局放传感器和无线测温直接有联系吗？如何配套使用

[w13114449907]

         在电力设备状态监测领域，局放监测和温度监测是两项至关重要的技术。局放传感器与无线测温传感器看似无直接联系，二者分属不同监测领域，但实则紧密关联、相辅相成，可协同使用以提升电力设备监测的全面性，共同构成了设备健康诊断的“双保险”。以下是具体说明及配套使用方式：
一、功能与用途区别
      局放传感器：主要用于监测电力设备的局部放电（如开关柜、电缆接头的绝缘材料老化、电场畸变导致的微放电），通过检测超声波、特高频（UHF）、高频电流等信号判断设备内部绝缘状态，预防放电引发的绝缘故障。
      无线测温传感器：用于实时测量设备关键部位（如开关柜触头、断路器触头、电缆接头）的温度变化，通过接触式/非接触式传感器采集温度数据，用无线传输将温度数据发送至主机，预警因接触不良、设备过热等导致的温升异常。

      局放→温升： 持续的局部放电会加速绝缘材料的老化分解，产生热量，导致局部温度异常升高。例如，电缆接头内部的局放可能最终导致接头过热。
      温升→局放： 设备过热会加速绝缘材料的老化，降低其绝缘强度，更容易诱发局部放电。过高的温度本身也可能导致某些绝缘材料性能下降，引发局放。
      综合诊断的“双维度”： 单一的监测手段可能存在局限性或误判。例如，仅靠温度升高无法区分是接触不良还是绝缘问题；仅靠局放信号有时难以精确定位故障点或判断其严重程度。将两者数据结合分析，能更全面、更准确地评估设备状态，降低误报和漏报风险。
二、配套使用方式
1、局放传感器与无线测温传感器分别安装于设备的不同位置：独立部署，协同监测
      局放传感器：安装在开关柜内部（如母线室、电缆室），部署局放传感器（UHF天线、AE探头），靠近可能发生放电的部位。

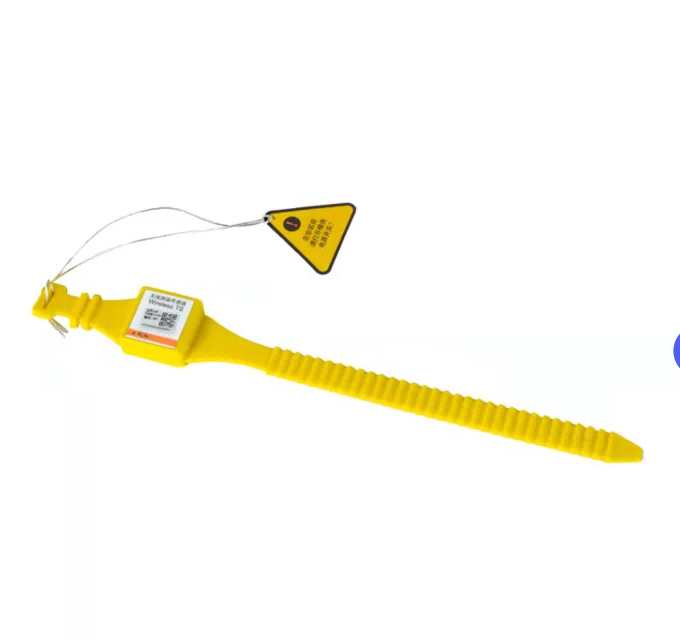

      无线测温传感器：安装在设备发热点（如触头、接头）表面，部署无线温度传感器（如CT取电或电池供电的测温节点），通过磁吸或绑带固定。
      二者通过各自的无线通信模块（如LoRa、ZigBee），统一的通信网络（如光纤、LoRaWAN、4G/5G）或网关设备将数据上传到监测主机或后台系统，实现“局放+温度”的综合监测，实现数据整合。
2、数据关联分析
      在后台系统中，可将局放数据与温度数据进行关联分析：例如，局部放电可能伴随局部温升，若同时检测到异常放电信号和温度升高，可快速定位故障风险点。部分高级系统支持“多参数融合”，将局放、温度、湿度等数据整合，支持联动报警，当检测到放电或温度超过阈值时，同步触发声光、短信通知，提升故障预警的准确性。
三、配套方案要点
      通信协议兼容：选择支持统一协议（如Modbus-RTU、MQTT）的传感器和主机，确保数据可互通。
      安装位置优化：局方传感器靠近放电隐患点，无线测温传感器紧贴发热部位，避免信号干扰。
      统一监控平台：通过电力物联网平台或SCADA系统，实现两类数据的实时同步显示、告警联动（如超温时同步推送局放异常信息）。
四、应用价值
      局放传感器与无线测温系统的配套使用，实现了对电力设备绝缘状态和热状态的双重把控：
提升监测灵敏度与准确性： 通过多参数印证，减少单一监测手段的误判。
      实现故障早期预警与精确定位： 在故障萌芽或发展阶段及时发现隐患，并更准确地定位故障点。
      深化状态评估： 为设备状态检修（CBM）和全生命周期管理提供更全面、可靠的依据。
      保障电网安全： 有效预防因绝缘击穿或过热引发的设备故障和停电事故。
五. 应用场景
      变电站/配电柜：无线测温传感器监测触头、电缆接头的实时温度，局方传感器检测绝缘介质的局部放电，两者结合可提前发现因接触不良或绝缘老化引发的故障。
      高压电缆：无线测温监测电缆接头温度，局方传感器检测电缆终端的局部放电，预防因放电导致的电缆烧毁。

总结
      局放传感器与无线测温传感器无直接物理连接，但通过数据共享和协同分析，可实现对电力设备“绝缘状态+温度状态”的双重监控，提升故障预警的准确性和及时性。局放传感器洞察绝缘内部的微观放电，无线测温感知设备表面的宏观热量，两者通过数据融合与智能分析，共同编织了一张更严密、更智能的设备健康监测网络，为电网的安全稳定运行提供了强有力的技术支撑。配套部署这两种技术，是构建智能化、高可靠性变电站状态监测系统的必然选择。实际应用中需根据设备类型选择适配的传感器，并通过统一的监控平台实现数据整合。
