约瑟电器 GL-17过流继电器 AC110V 板后接线绝缘耐压水平高

JOSEF_cnrelay 2025-07-18 09:57:30

系列型号：
GL-11过流继电器;
GL-12过流继电器;
GL-13过流继电器;
GL-14过流继电器;
GL-15过流继电器;
GL-16过流继电器;
GL-17过流继电器;
GL-11/10过流继电器;
GL-15/10过流继电器;
GL-17/10过流继电器;
GL-11/5过流继电器;
GL-15/5过流继电器;
GL-17/5过流继电器;
GL-12/10过流继电器;
GL-12/5过流继电器;
GL-13/10过流继电器;
GL-13/5过流继电器;
GL-14/10过流继电器;
GL-16/10过流继电器;
GL-14/5过流继电器;
GL-16/5过流继电器;

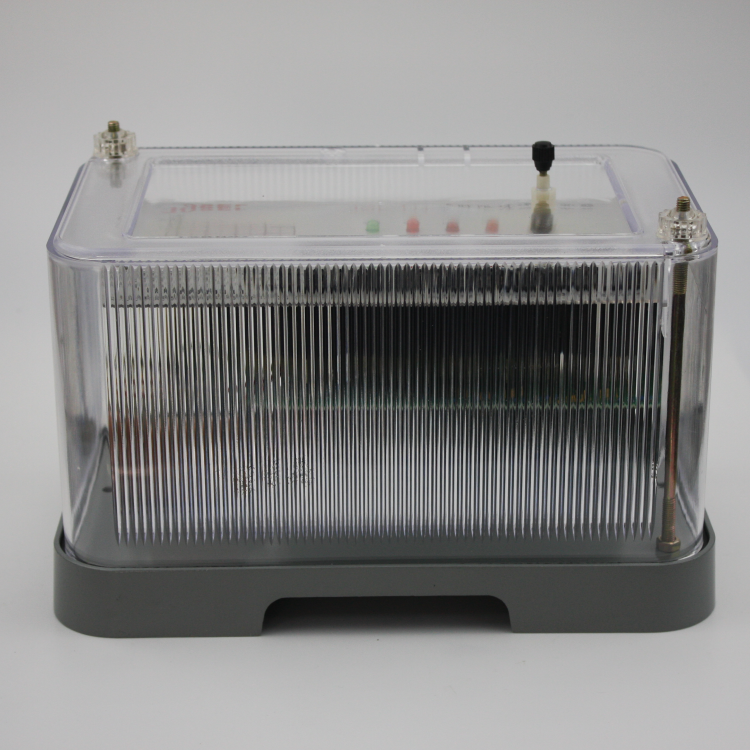

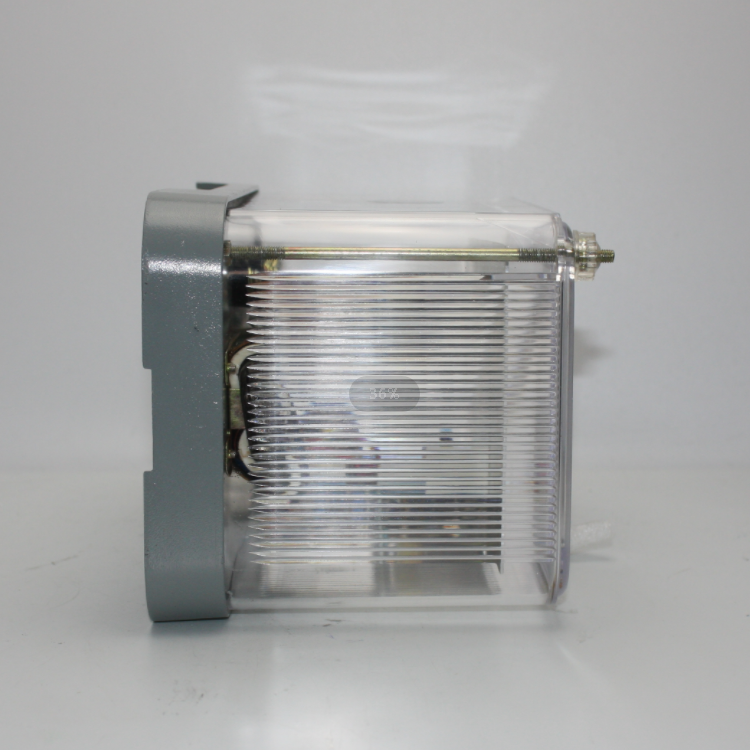

一、产品概述

GL-17/5过流继电器属于GL系列过流继电器的一种，具有反时限特性，主要用于电机、变压器及输配电系统的继电保护回路中。当主设备或输配电系统出现过负荷及短路故障时，该继电器能按预定的时限可靠动作或发出信号，切除故障部分，保证主设备及输配电系统的安全。

二、工作原理

GL-17/5过流继电器的工作原理是复合式的，由公用一个线圈的感应式和电磁式的两个元件组成。当继电器的线圈通以交流电流时，在铁芯的遮蔽与未遮蔽部分产生两个具有一定相位差的磁通。此磁通与其在圆盘中感应的涡流相互作用，在圆盘上产生一转矩。当电流增大到整定电流时，电磁力矩大于弹簧的反作用力矩，使扇齿与蜗杆咬合，扇齿上升。此时继电器的动铁在扇齿顶杆的推动下，使导磁铁右边气隙减少，左边气隙增大，因而动铁被导磁铁吸合，使继电器触点动作。

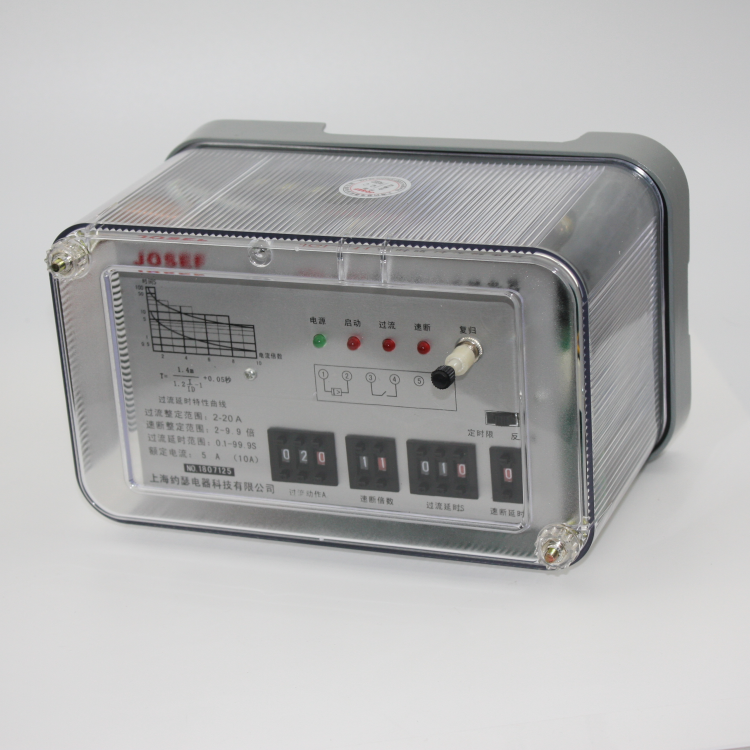

三、主要技术参数

额定电流：根据具体型号和应用场景有所不同，但通常可在一定范围内整定。

整定范围：电流整定范围广泛，可根据实际需求进行调整。

动作时间：具有反时限特性，动作时间与电流大小有关。当电流越大时，动作时间越短；当电流越小时，动作时间越长。

返回系数：对于GL-17等型号，返回系数通常不小于0.8。

功率消耗：当电流为继电器的整定电流时，功率消耗不大于一定值（如15VA）。

绝缘电阻：继电器各带电端子连在一起，对外露非带电端子或外壳之间，绝缘电阻不小于一定值（如300MΩ）。

介质强度：继电器各带电端子连在一起，对外露非带电端子或外壳之间能承受一定的交流试验电压（如2kV有效值），历时1分钟而不击穿，不出现闪络现象。

四、应用特点

高可靠性：采用高质量的材料和先进的制造工艺，确保继电器在恶劣环境下也能稳定工作。

高灵敏度：能够迅速响应电流变化，及时切除故障部分，保护主设备及输配电系统的安全。

易调整：具有若干抽头，用以调整感应元件与电磁元件的动作电流，方便用户根据实际需求进行调整。
