开关柜无线测温的解决方案

[w13114449907]

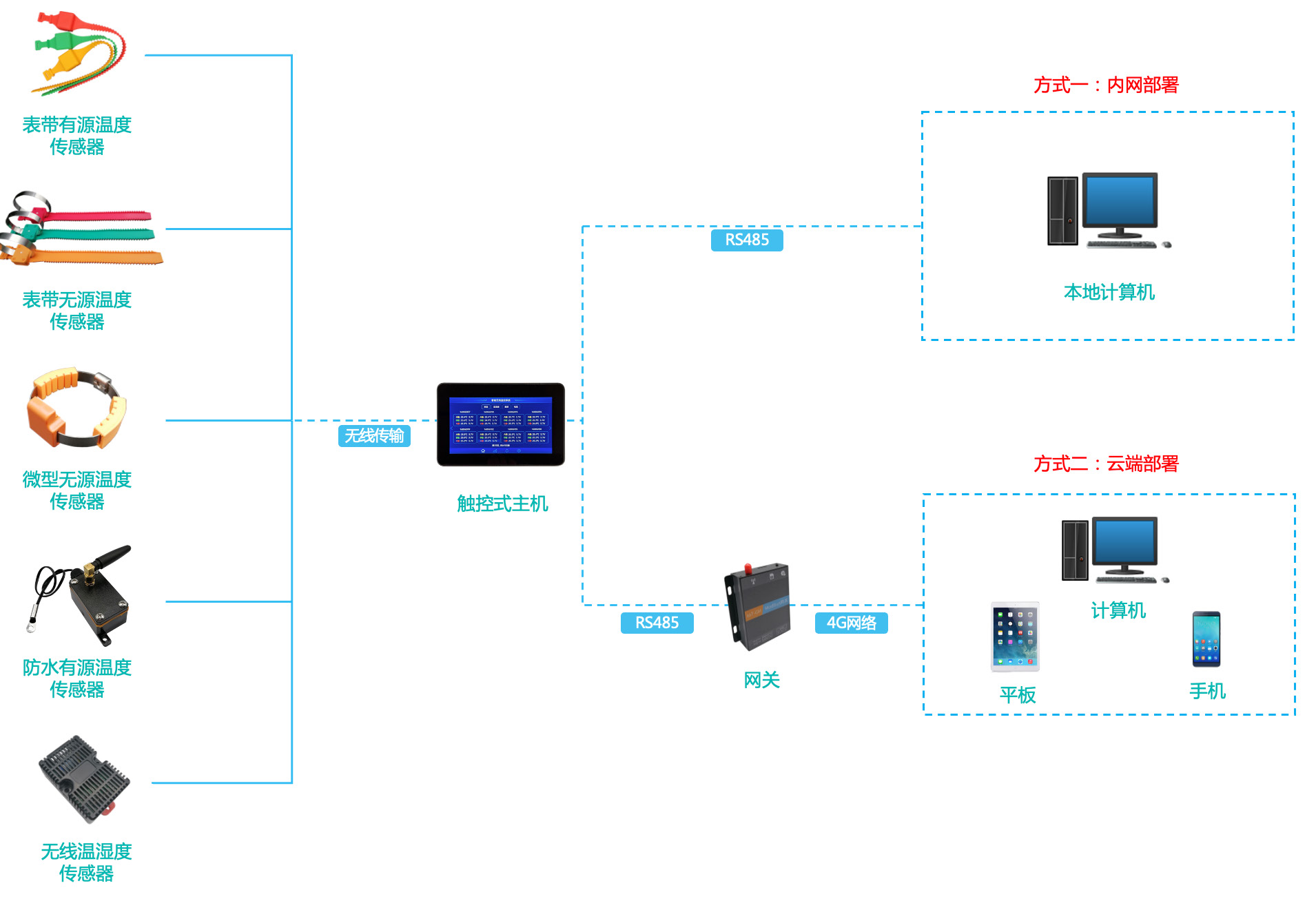

一、系统组成
该系统由三大核心模块构建起完整监测网络：
        无线测温传感器：被部署于开关柜核心发热点——触头、母排、电缆接头等位置。采用革命性无源设计，可通过感应取电或电池供电，突破传统供电限制。在-4℃至125℃严苛环境下保持±1℃精度，200米空旷区域无线传输能力确保信号全覆盖。
        无线接收终端：作为数据枢纽，接收多达240个传感器信号，支持RS485/4G/5G等多协议传输。具备本地数据存储与智能分析能力，为实时预警提供决策基础。
        监控平台：以可视化形式呈现实时温度曲线及历史数据。当发现异常时，平台自动触发声光报警并发送预警短信，通过与SCADA系统深度融合，实现电力设备远程智能运维闭环。



二、关键技术
        无源供电技术：通过CT取电或电流感应自供电，彻底摆脱外接电源限制，杜绝高压环境布线风险。
        电磁屏障技术：采用433MHz/2.4GHz抗干扰频段，结合三阶电磁屏蔽结构，在30kA强电磁环境中丢包率低于0.1%。
        智能预警算法：基于温度变化速率（ΔT/Δt）与负荷电流的关联分析，提前2小时预测过热风险，预警准确率达95.7%。
三、安装与部署
        快速安装系统：卡扣式固定设计，无需柜体开孔，15秒完成单点部署，支持10kV带电安装。
        弹性组网架构：支持星型/总线型混合组网，通过光纤中继扩展至5公里传输半径，适配10座至200座开关柜的变电站需求。
四、核心功能
        动态监测系统：每5分钟采集更新数据流，完整保存24个月历史记录，支持秒级查询响应。
        三维可视化引擎：通过热力云图、对比曲线多维度展示温度场分布，精准定位0.1℃异常波动。
        智能报警机制：设置70℃/85℃/95℃三级警戒阈值，当温升速率＞5℃/min时自动触发告警联动。
五、应用场景
        高压开关柜：监测断路器触头、母排连接处等关键部位，实时监测真空断路器触头接触电阻变化，预防因氧化导致的过热熔毁事故。
        智能变电站：在110kV枢纽站部署182个监测点，实现整站温度场全景监控，故障定位响应速度提升80%。
        工矿配电系统：针对轧钢车间3000A母线槽，建立温度-电流双参量预警模型，年避免停工损失超百万。
六、优势总结
        本质安全：全隔离无源设计通过45kV耐压测试，杜绝二次短路风险。
        效益倍增：替代75%人工巡检，延长设备寿命3-5年，典型项目投资回收期＜1.5年。
        智慧运维：基于百万级数据训练AI诊断模型，设备健康预测准确率突破92%。
       在华东某钢铁企业应用中，该方案成功预警母排螺栓松动导致的过热隐患，避免单次事故损失达280万元，无线测温系统投资回报率高达400%
