局部放电监测装置的功能

w15586445554 2025-07-24 20:52:04

在高压电力设备的安全防护领域，局部放电监测系统通过多维度感知与智能分析，构建起设备绝缘健康的实时防护网。该系统突破传统检测局限，实现从被动检修到主动防护的运维革命。

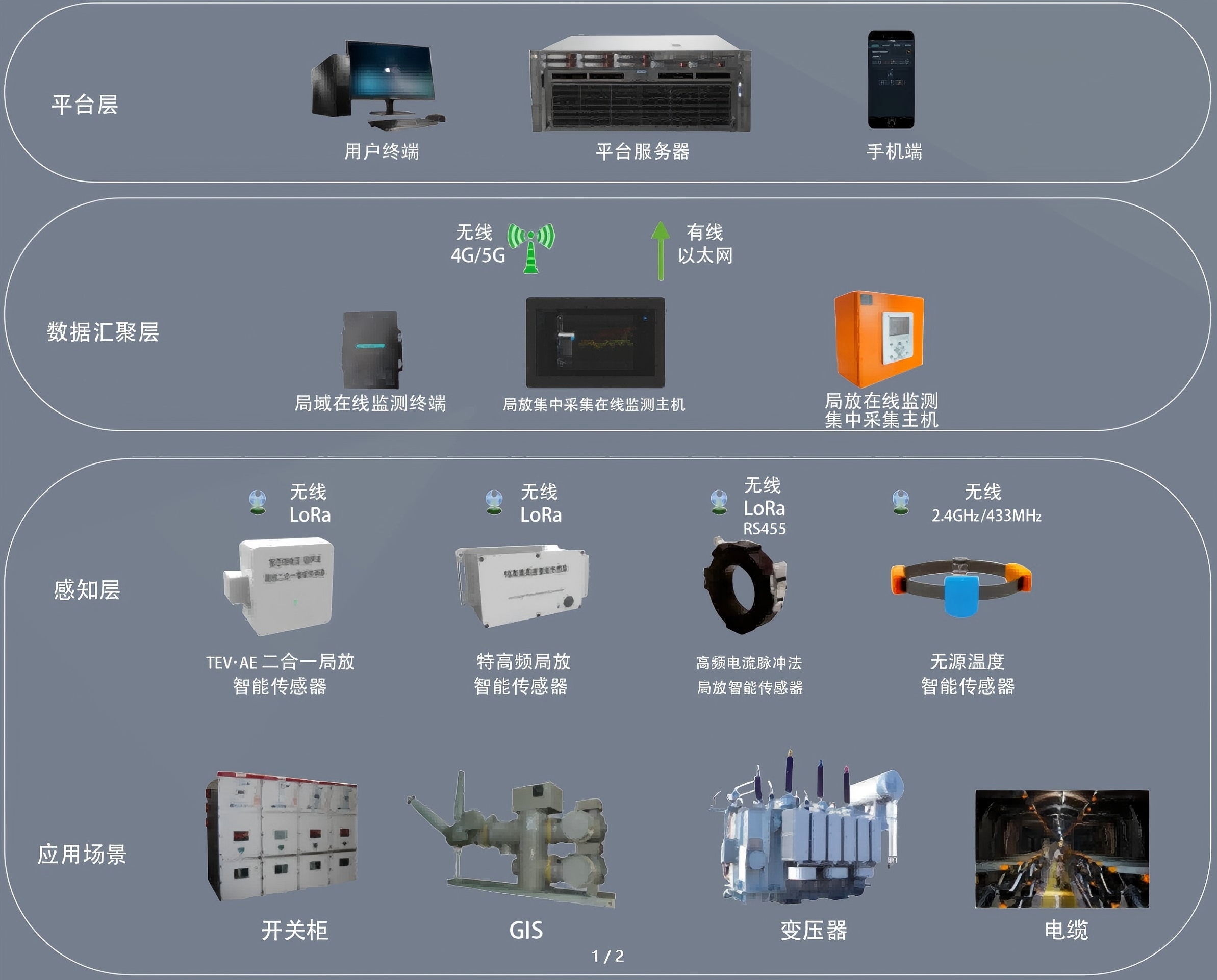

一、全息感知：多维信号精准捕获
设备集成四重检测机制：
电流感知层：捕捉pC级放电脉冲电流
声波探测层：20kHz-300kHz超声波传感器定位放电点
电磁感知层：300MHz-3GHz特高频电磁波监测
电压感应层：暂态地电压(TEV)检测表面放电
通过物理量交叉验证，在复杂电磁环境中精准识别微弱放电信号，适用于变压器绕组、GIS腔体、电缆接头等隐蔽缺陷检测。
二、智能诊断：数据驱动风险预警
系统构建三重分析引擎：
1、特征量化
实时解析放电量/相位谱图（φ-Q）、放电重复率（N-Q）等32项特征参量，自动生成绝缘劣化趋势曲线。某换流站案例显示，当放电脉冲从50pC升至800pC时，系统提前72小时发出绝缘风险预警。
2、智能定位
采用超声波时差定位（精度±5cm）结合特高频时域反射（TDR）技术，在开关柜等封闭空间内实现三维空间定位，较传统方法效率提升90%。
3、智能诊断
内嵌12类放电模式识别库，自动判别悬浮放电、沿面放电等故障类型。边缘计算节点可在200ms内完成放电模式匹配，云端大数据平台实现跨区域设备健康度排名。
三、全景赋能：全周期闭环管理
系统构建设备全生命周期防护体系：
1、状态可视化
动态显示放电三维图谱（PRPD/PRPS）、相位解析谱图，支持故障路径动态追踪。某500kV变电站通过放电脉冲簇分析，精准定位GIS盆式绝缘子内部2mm气隙缺陷。
2、运维智能化
支持API对接能源管理系统，自动生成设备健康指数（SHI）。当SHI>85%时触发预防性维护工单，较人工巡检效率提升40倍。
3、数据资产化
采用分级存储架构：
边缘端缓存72小时高频数据
本地服务器存储5年趋势数据
云端永久保存关键事件谱图
支持按设备序列号追溯十年放电演化过程，为技改决策提供核心依据。
四、全域适配：多场景灵活部署
系统具备全场景覆盖能力：
  在线监测：适用于1100kV特高压换流变、220kVGIS等带电设备
  移动检测：便携式装置满足电缆振荡波测试（OWTS）等需求
    实验室标定：配备100kV标准脉冲源，实现0.1pC精度校准
