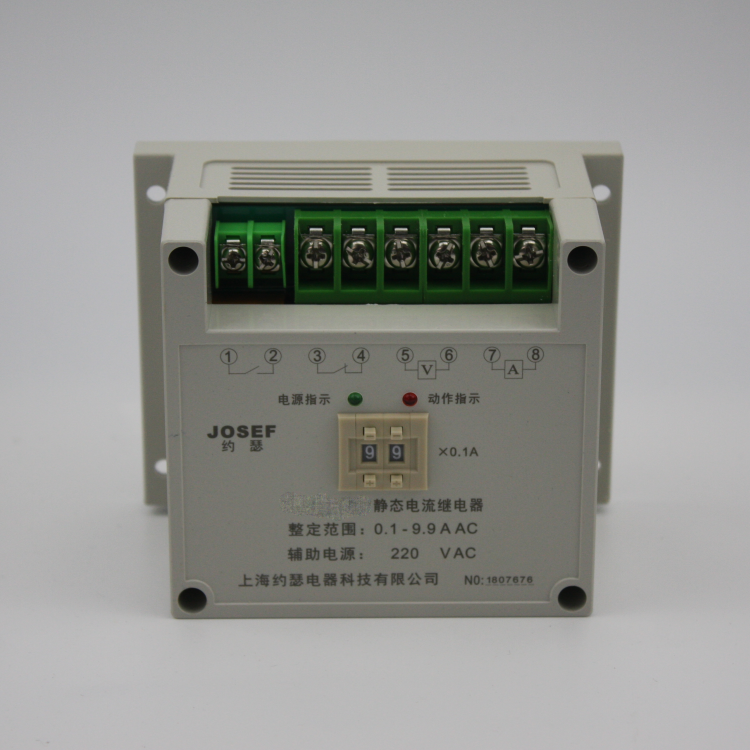

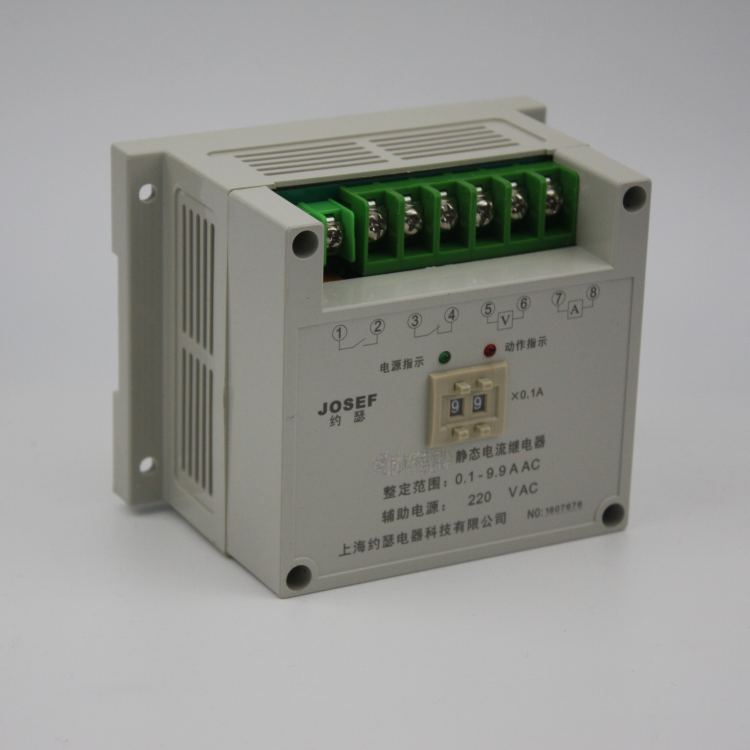

约瑟电器 GL-13EG/5过流继电器 延时时间0.5s 导轨式安装 功耗低

[josef_cnrelay]




GL系列电流继电器型号：

过流继电器 GL-11/5           电流继电器 GL-11/5A

电流继电器 GL-11/10         电流继电器 GL-14

电流继电器 GL-11E/5         过流继电器 GL-12 5A

过流继电器 GL-12/10         过流继电器 GL-13E/G

电流继电器 GL-13E/5         过流继电器 GL-13EG/5

过流继电器 GL-15 10A       过电流继电器 GL-15/5

电流继电器 GL-15/10         过流继电器 GL-21/5A

过流继电器 GL-21/10         过流继电器 GL-22/5

过流继电器 GL-25 5A         过流继电器 GL-26/5

过电流继电器 GL-25/10      过流继电器 GL-29S

零序电流继电器 LGL-110    零序过流继电器 LGL-110/AC

过流继电器 SGL-110





1. 型号含义解析



GL：厂商自定义前缀（可能代表“过流保护继电器”或特定品牌系列，如“Guardian Line”）。





13：设计序列号或产品系列代号（可能表示第13代产品或特定功能模块）。





E：功能特性标识（可能表示“电子式”“延时型”或“增强型”）。





G：可能表示“过流保护”（Overcurrent Guard）或“广域应用”（General Purpose）。





/5：额定电流等级或触点配置（可能表示5A额定电流或5组触点，需结合厂商手册确认）。



注：不同厂商对型号的定义可能存在差异，建议以厂商提供的技术手册为准。

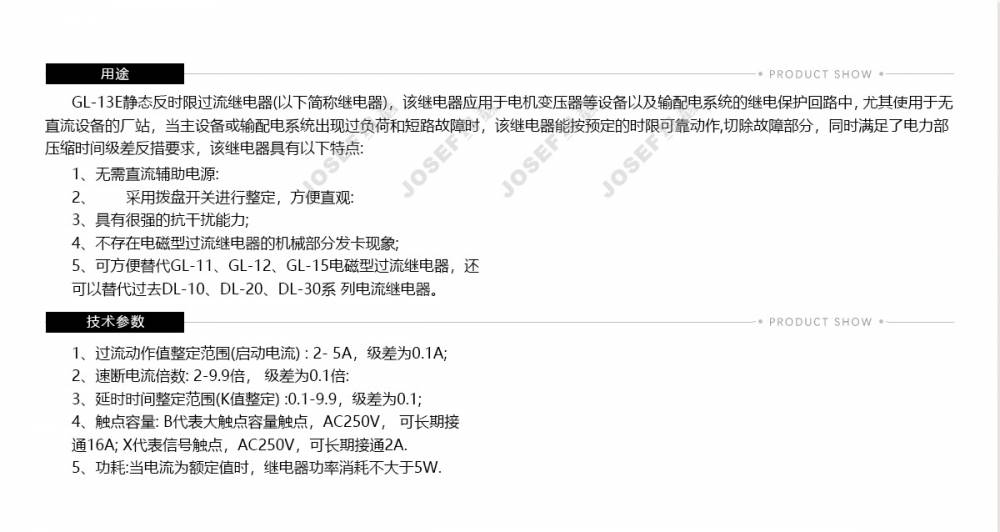

2. 核心参数与特性

2.1 过流保护参数



额定电流（In）：





通常为5A（/5可能表示额定电流为5A，或产品系列中的5号规格）。





可测电流范围：0.1In~10In（即0.5A~50A，具体需查手册）。





动作特性：





例如：2倍In时动作时间≤10s，5倍In时动作时间≤1s。

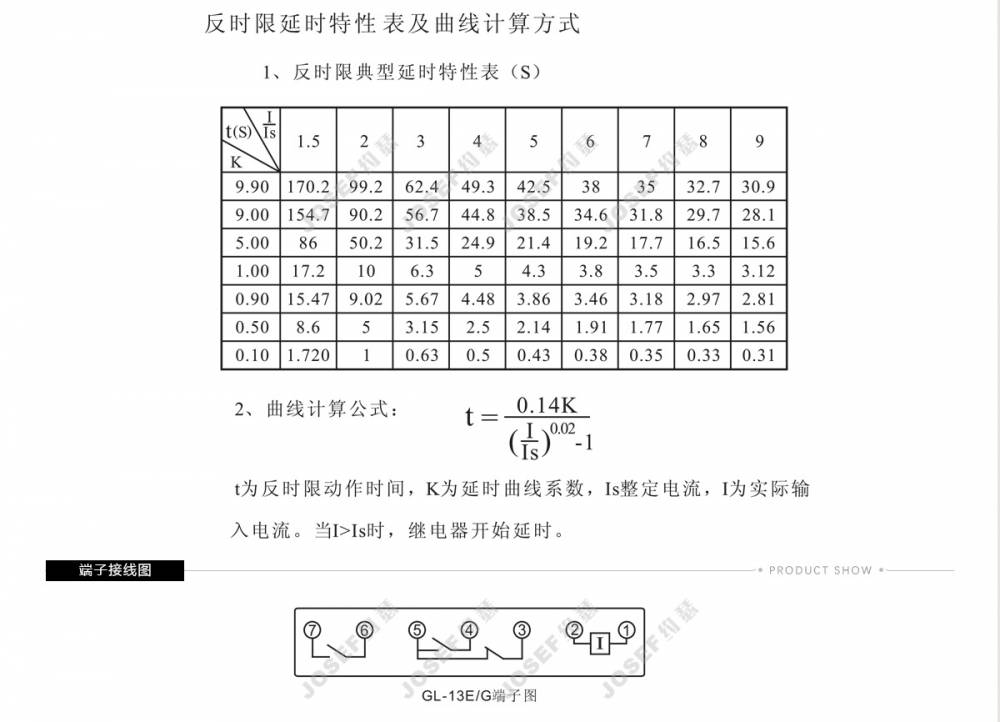

反时限特性：过流倍数越大，动作时间越短（符合IEC 60255标准）。





定时限特性：可设置固定延时（如0.1s~10s可选）。





动作电流整定范围：





通过旋钮或电位器调节，通常为0.5In~10In（可现场校准）。





返回系数：





返回电流与动作电流的比值，通常≥0.85（确保可靠返回）。



2.2 触点参数



触点类型：





1组常开（NO）+1组常闭（NC）触点（标准配置）。





部分型号可能提供2组转换触点（SPDT）。





触点容量：





额定电流：5A（电阻性负载）或2A（感性负载）。





额定电压：AC 250V或DC 30V（需根据负载类型选择）。





触点寿命：





机械寿命：≥1000万次（无负载条件下）。





电气寿命：≥10万次（额定负载下）。



2.3 其他参数



电源电压：





辅助电源：DC 24V/48V或AC 110V/220V（需与控制回路匹配）。





环境适应性：





温度范围：-25℃~+70℃（工业级）。





湿度：≤85%RH（无凝露）。





防护等级：IP20（基本防护）或IP40（防尘）。





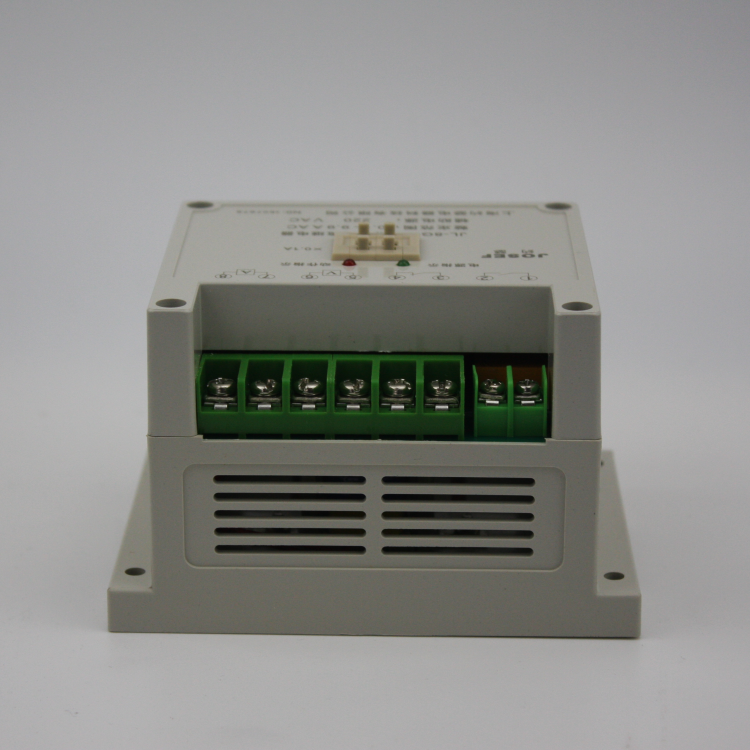

安装方式：





面板安装（35mm导轨或螺钉固定）。





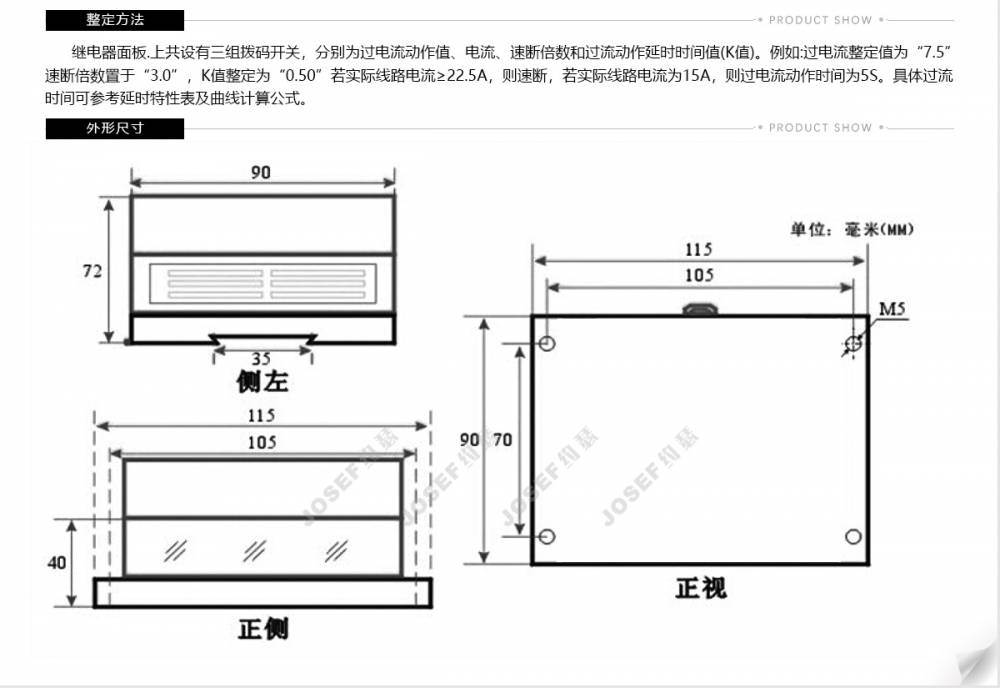

尺寸：通常为45mm×90mm×120mm（标准DIN导轨尺寸）。



3. 典型应用场景

3.1 电力系统保护



电动机保护：





检测电机过载、堵转或短路电流，触发断路器分闸。





配合热继电器使用，实现过载+过流双重保护。





变压器保护：





监测变压器二次侧过流，防止设备损坏。





馈线保护：





在配电系统中保护馈线回路，避免过流引发火灾。



3.2 工业自动化



输送机控制：





检测输送机电机过流，防止机械卡阻导致设备损坏。





泵类保护：





监测水泵、油泵的过流故障，避免电机烧毁。





压缩机保护：





检测压缩机启动电流或运行过流，延长设备寿命。



3.3 新能源领域



光伏逆变器：





保护逆变器输出过流，防止直流侧组件损坏。





储能系统：





监测电池充放电电流，避免过充/过放。



4. 选型注意事项

4.1 额定电流匹配



根据负载额定电流选择继电器In值（如负载电流为10A，可选择In=5A的继电器，并通过整定范围覆盖10A）。





考虑启动电流（如电机启动电流可能是额定电流的5-7倍），确保继电器在启动过程中不误动作。



4.2 动作特性选择



反时限特性：适用于需要与热继电器配合的场景（如电机保护）。





定时限特性：适用于需要快速切断故障的场景（如短路保护）。



4.3 环境适应性



在高温、高湿或腐蚀性环境中，需选择防护等级更高的型号（如IP65）。





在振动场合（如轨道交通），需选择抗振动设计的继电器。



4.4 认证标准



优先选择通过CE、UL、CCC等认证的产品（确保安全合规）。





防爆场合需选择Ex认证型号。



5. 常见问题与解决

5.1 继电器误动作



原因：





整定值设置过低（需根据负载电流重新校准）。





谐波干扰（需加装滤波器或选择抗干扰型继电器）。





解决：





调整动作电流整定值。





优化接线（缩短控制回路长度，避免与动力电缆并行敷设）。



5.2 继电器不动作



原因：





整定值设置过高（需降低整定值）。





触点粘连（需更换继电器）。





电源故障（检查辅助电源是否正常）。





解决：





重新校准整定值。





更换继电器并检查负载回路。



5.3 触点烧蚀



原因：





负载电流超过触点容量（需更换更大容量继电器）。





频繁通断导致电弧损伤（可加装灭弧装置或选择带灭弧罩的型号）。





解决：





选择触点容量更大的型号（如GL-13EG/10）。





加装RC吸收电路（针对感性负载）。
