系列型号:

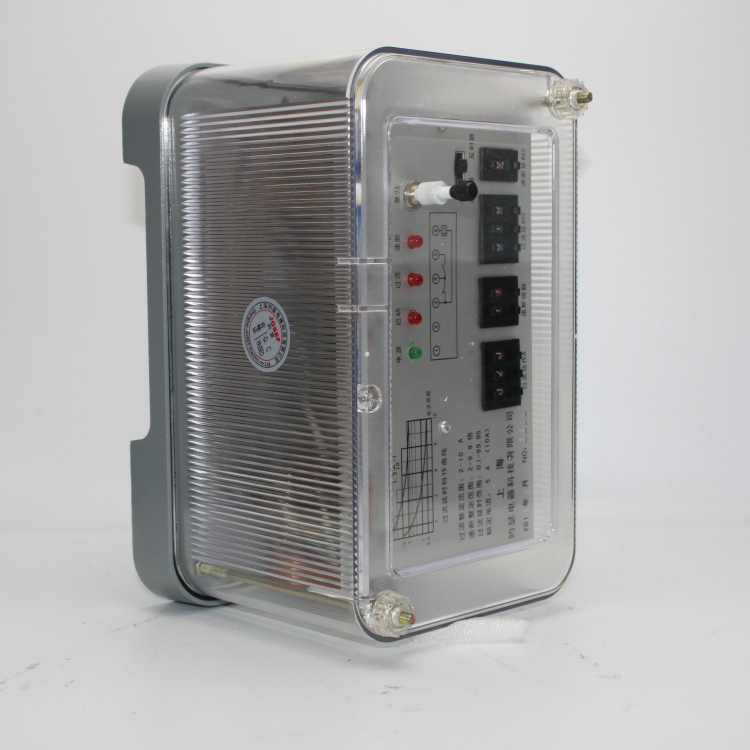

LGL-110零序过电压继电器
LGL-110/AC零序过电压继电器
一、产品概述
定义与功能
LGL-110零序电流继电器通过监测三相系统中的零序电流(即三相电流矢量和),当接地故障发生时,零序电流会显著增大,继电器据此动作,触发报警或跳闸信号,实现接地故障的快速隔离。
核心特点
高灵敏度:可检测微小零序电流(如几毫安至几十安),适用于不同接地方式(中性点直接接地、不接地或经消弧线圈接地)。
快速响应:动作时间通常小于100ms,满足电力系统快速保护要求。
抗干扰能力强:采用滤波技术,抑制谐波和暂态干扰,避免误动作。
可调设定值:通过旋钮或数字设置调整动作电流和延时时间,适应不同系统需求。

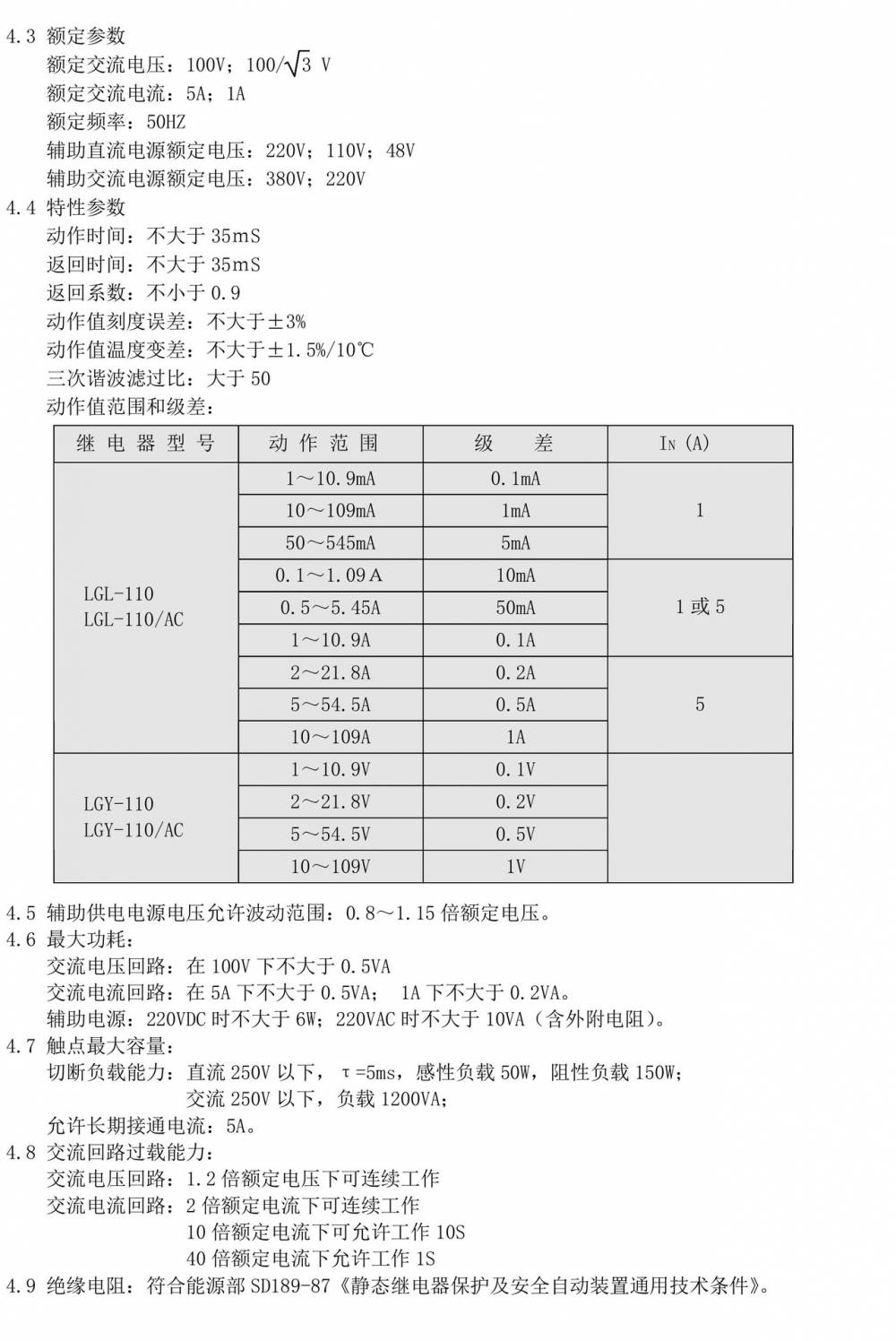

二、技术参数(示例)
以下参数可能因具体型号和生产厂家而有所不同,以下仅为示例:
额定参数
额定电流:5A(二次侧,与电流互感器CT配套使用)。
额定频率:50Hz/60Hz(兼容工频系统)。
辅助电源:DC24V/AC220V(为继电器内部电路供电)。
动作特性
瞬动型:≤100ms(无延时)。
延时型:0.1s~10s(可调,用于躲过瞬时过电压或负荷波动)。
动作电流范围:0.1A~10A(可调,具体范围需参考手册)。
动作时间:
返回系数:≥0.9(即返回电流≥动作电流的90%,确保可靠复位)。
触点容量
直流:30V/5A(电阻性负载)。
交流:250V/5A(电阻性负载)。
触点形式:1组常开(NO)+1组常闭(NC)。
触点容量:
环境适应性
工作温度:-25℃~+55℃(工业级标准)。
湿度:≤95%RH(无凝露)。
防护等级:IP20(需安装在控制柜内)。

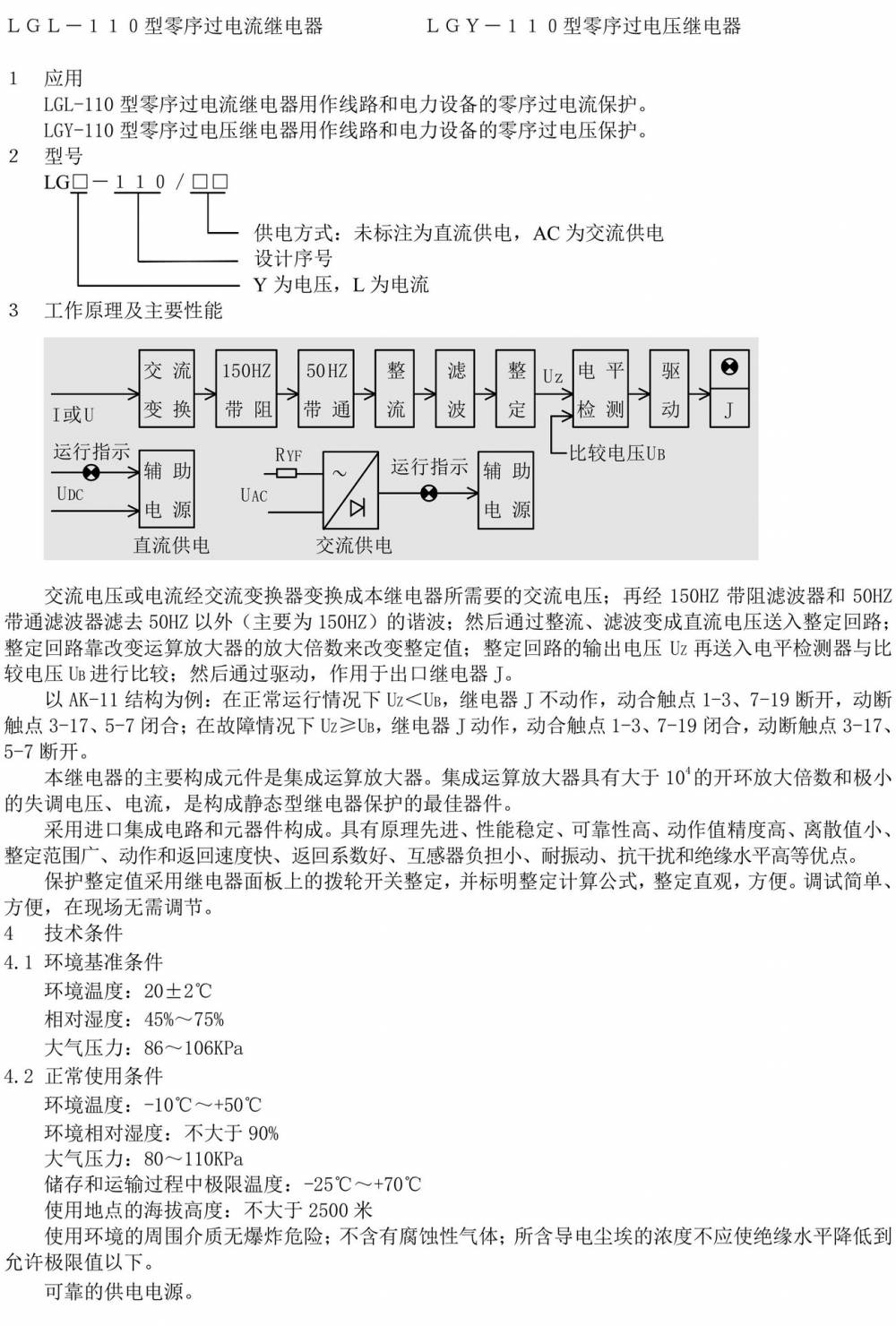

三、工作原理
零序电流检测
通过电流互感器(CT)将三相电流转换为二次侧小电流,零序电流互感器(ZCT)或三相CT矢量和计算得出零序电流信号。
信号处理
输入信号经滤波电路抑制谐波干扰。
比较器将实时电流与设定值对比,若超过阈值且持续时延,触发动作。
输出逻辑
动作信号驱动触点闭合或断开,控制断路器跳闸或发出报警信号。
部分型号支持通信接口(如RS485),可上传动作记录至监控系统。
四、应用场景
中性点直接接地系统
快速切除单相接地故障,防止故障扩大为相间短路。
典型应用:10kV~35kV配电线路保护。
中性点不接地或经消弧线圈接地系统
检测弧光接地或间歇性接地故障,配合选线装置定位故障线路。
典型应用:煤矿、化工等对供电连续性要求高的场所。
发电机保护
监测发电机定子绕组接地故障,防止绝缘损坏引发相间短路。
电动机保护
检测电动机绕组接地故障,避免电机烧毁。
五、选型与配置要点
CT变比匹配
根据系统一次电流选择CT变比(如400/5A),确保二次侧电流在继电器量程内。
动作值设定
动作电流应大于系统不平衡电流(通常为额定电流的5%~20%),避免误动。
延时时间需躲过系统瞬时过电压(如电机启动时的暂态过程)。
触点容量验证
确保触点容量满足控制断路器分合闸线圈或报警回路的需求(如跳闸线圈功率需计算电压×电流)。
环境适应性
在高温、高湿或腐蚀性环境中,选择防护等级更高的型号或加装防护外壳。
六、安装与调试

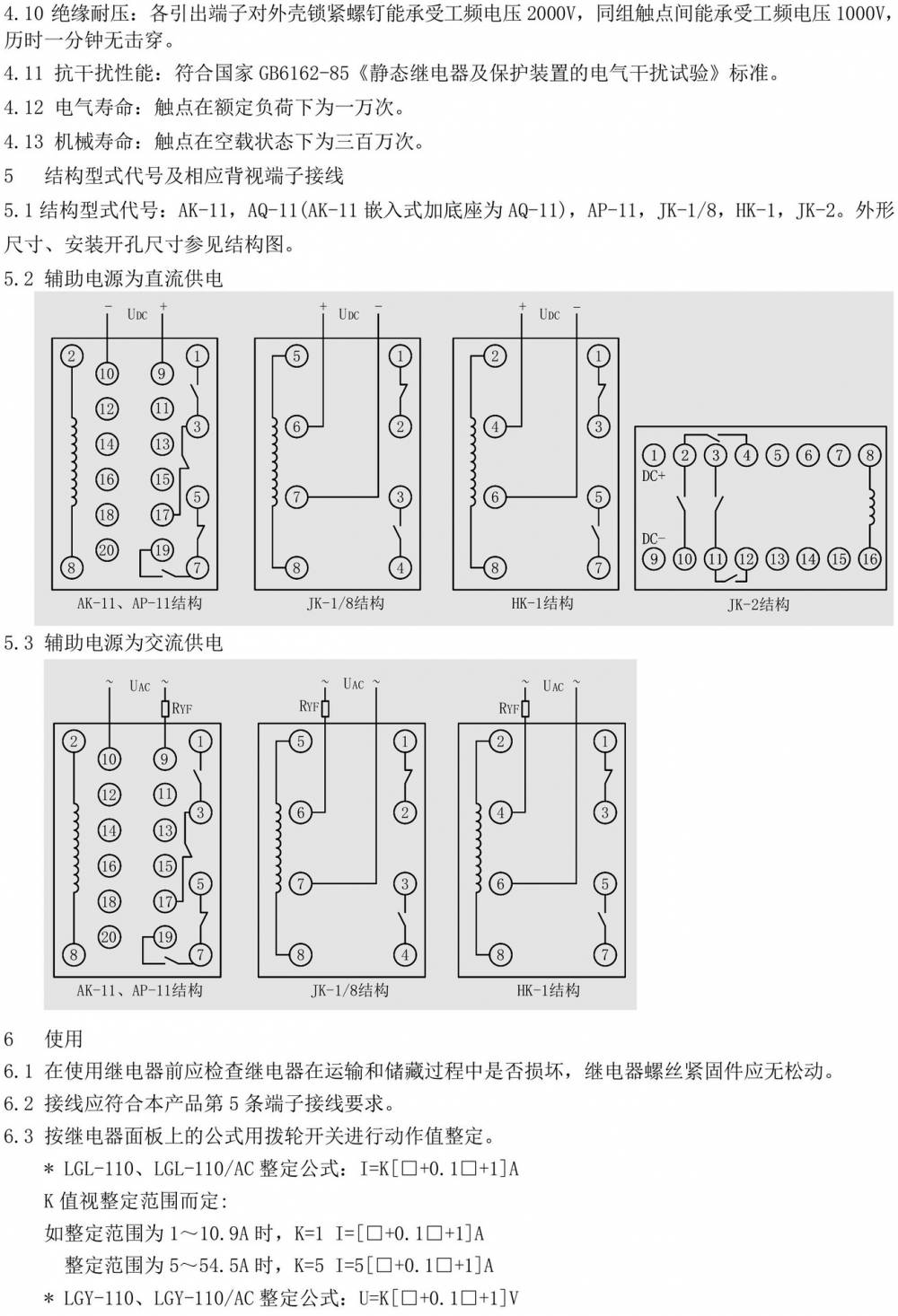

接线注意事项
CT二次侧严禁开路,否则会产生高压损坏设备。
辅助电源需与继电器标识电压一致,极性正确(对DC电源)。

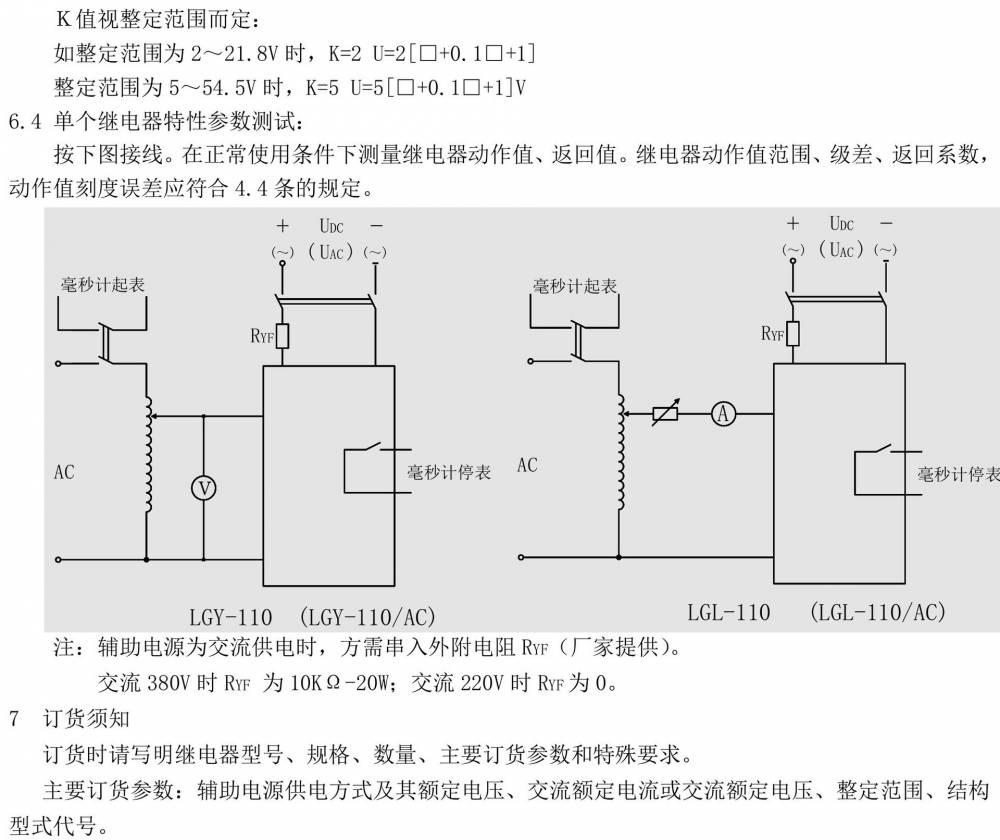

调试步骤
模拟测试:通过可调电流源注入零序电流,验证动作值和延时。
整组传动:结合断路器进行实际跳闸试验,确认保护逻辑正确。
记录参数:保存设定值、动作时间等数据,便于后续维护。
七、常见问题与解决
继电器误动作
原因:CT饱和、谐波干扰或设定值过低。
解决:更换抗饱和CT、增加滤波器或调整动作值。
拒动作
原因:CT断线、触点粘连或辅助电源故障。
解决:检查CT回路、触点状态和电源电压。
动作值漂移
原因:温度变化或元件老化。
解决:定期校验继电器,必要时更换。
