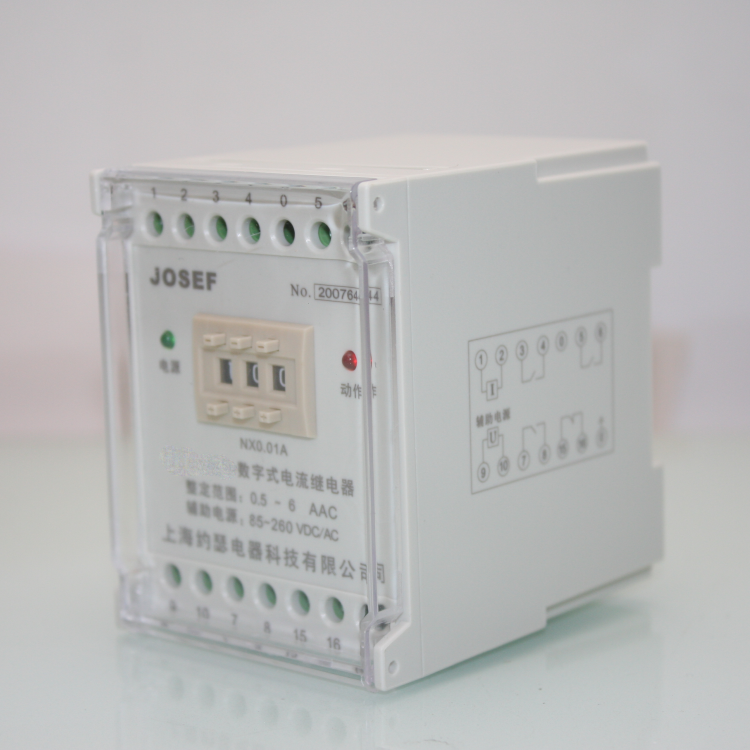

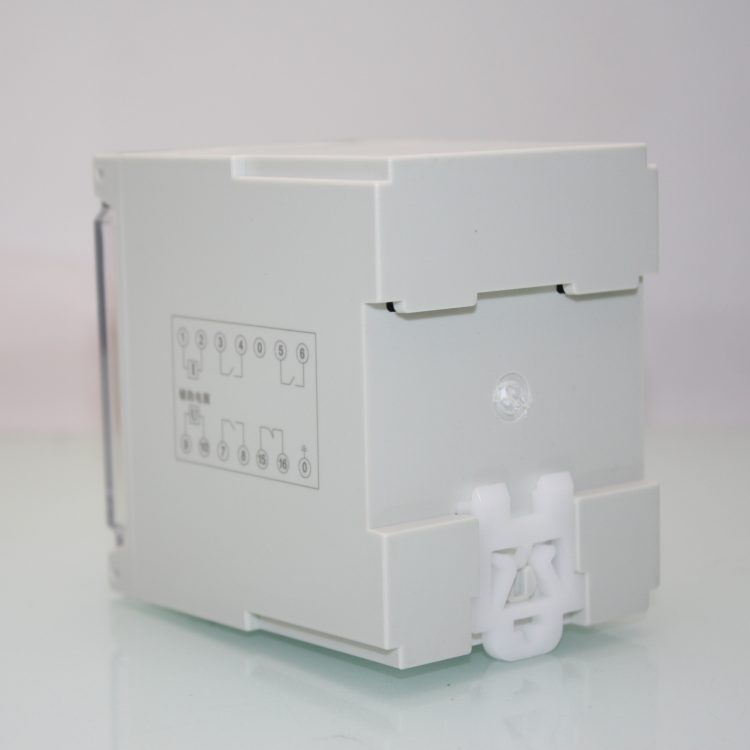

约瑟电器 HJL-96/A电流继电器 DC110V 板后接线 防尘防潮不断线

[josef_cnrelay]

系列型号：

HJL-E3/A数字式交流电流继电器（数显型）；HJL-E3/B数字式交流电流继电器（数显型）

HJL-E6/A数字式交流电流继电器；HJL-E6/B数字式交流电流继电器；

HJL-94/A数字式交流电流继电器；HJL-94/B数字式交流电流继电器；

HJL-95/A数字式交流电流继电器；HJL-95/B数字式交流电流继电器；

HJL-96/A数字式交流电流继电器；HJL-96/B数字式交流电流继电器；

HJL-97/A数字式交流电流继电器；HJL-97/B数字式交流电流继电器；

HJL-98/A数字式交流电流继电器；HJL-98/B数字式交流电流继电器；

HJL-99/A数字式交流电流继电器；HJL-99/B数字式交流电流继电器；

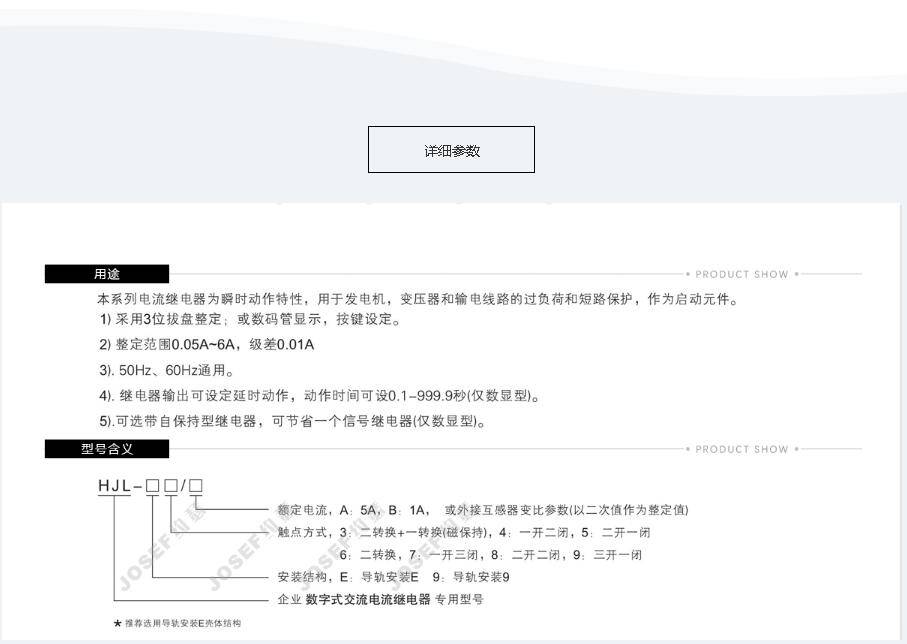

1. 型号分解与含义

• HJL：品牌或系列标识，可能代表厂商名称（如“华继”或特定产品线缩写）。

• 96：通常表示继电器的外形尺寸或安装方式，常见于96mm×96mm的面板安装型（类似DIN导轨安装尺寸，但需确认是否为方形设计）。

• /A：功能标识，可能表示：

  • A型：基础型过流/欠流保护继电器。

  • A相：单相电流保护（适用于三相系统中的A相监测）。

  • 电流类型：A可能隐含交流（AC）适用性（需结合参数确认是否支持直流）。

2. 核心功能

• 过流保护：当电流超过设定值时，继电器动作，切断电路或触发报警，防止设备过载损坏。

• 欠流保护（部分型号支持）：电流低于设定值时动作，适用于断相、电机堵转等故障检测。

• 电流监测与信号输出：通过触点状态或通信接口反馈电流值，供PLC、DCS等控制系统使用。

• 反时限特性（可选）：动作时间随电流增大而缩短，适应不同故障严重程度。

3. 主要技术参数

• 额定电流：

  • 输入范围：通常为0.1A~5A（直接接入）或需配合电流互感器（CT）使用（如5A/1A变比）。

  • 动作电流整定范围：例如0.5A~10A（通过电位器或拨码开关调整）。

• 动作特性：

  • 定时限：动作时间固定（如过流1.2倍时2秒动作）。

  • 反时限：动作时间与电流成反比（如IEC 255-4标准曲线）。

• 触点容量：

  • 触点类型：1组或2组转换触点（COM/NO/NC）。

  • 额定负载：例如5A/250VAC（阻性负载）或3A/30VDC（需根据负载类型选择）。

• 工作电压：

  • 控制回路电压：常见为24VDC、48VDC、110VAC/220VAC（需与系统匹配）。

• 环境适应性：

  • 工作温度：-10℃~+55℃（标准型）或-25℃~+70℃（宽温型）。

  • 防护等级：IP20（室内）或IP65（户外防尘防水）。

• 认证标准：符合IEC 60255、GB/T 14048等继电保护设备标准。

4. 应用场景

• 电力系统：

  • 配电柜、开关柜中的线路过流保护。

  • 变压器、发电机、电动机的过载和短路保护。

• 工业自动化：

  • 控制电机、泵、压缩机的电流监测与保护。

  • 生产线设备断相检测（欠流保护）。

• 新能源领域：

  • 光伏逆变器、风电变流器的直流侧电流保护（若支持直流输入）。

• 轨道交通：

  • 列车牵引系统、辅助电源系统的电流监测（需确认是否支持高压直流）。

5. 选型关键点

• 电流匹配：

  • 确认继电器的额定电流与被保护设备的额定电流一致。

  • 若使用CT，需确保CT变比与继电器整定范围匹配（如CT二次侧5A对应继电器5A输入）。

• 动作特性选择：

  • 反时限继电器适用于过载保护（如电机启动过程）。

  • 定时限继电器适用于短路保护（需快速切断故障）。

• 触点容量：

  • 感性负载（如接触器线圈）需选择触点容量更大的型号或并联续流二极管。

• 环境适应性：

  • 户外或高温环境需选择宽温、防尘防水型号。

• 通信需求：

  • 若需远程监控，可选择带RS485、Modbus等通信接口的型号。

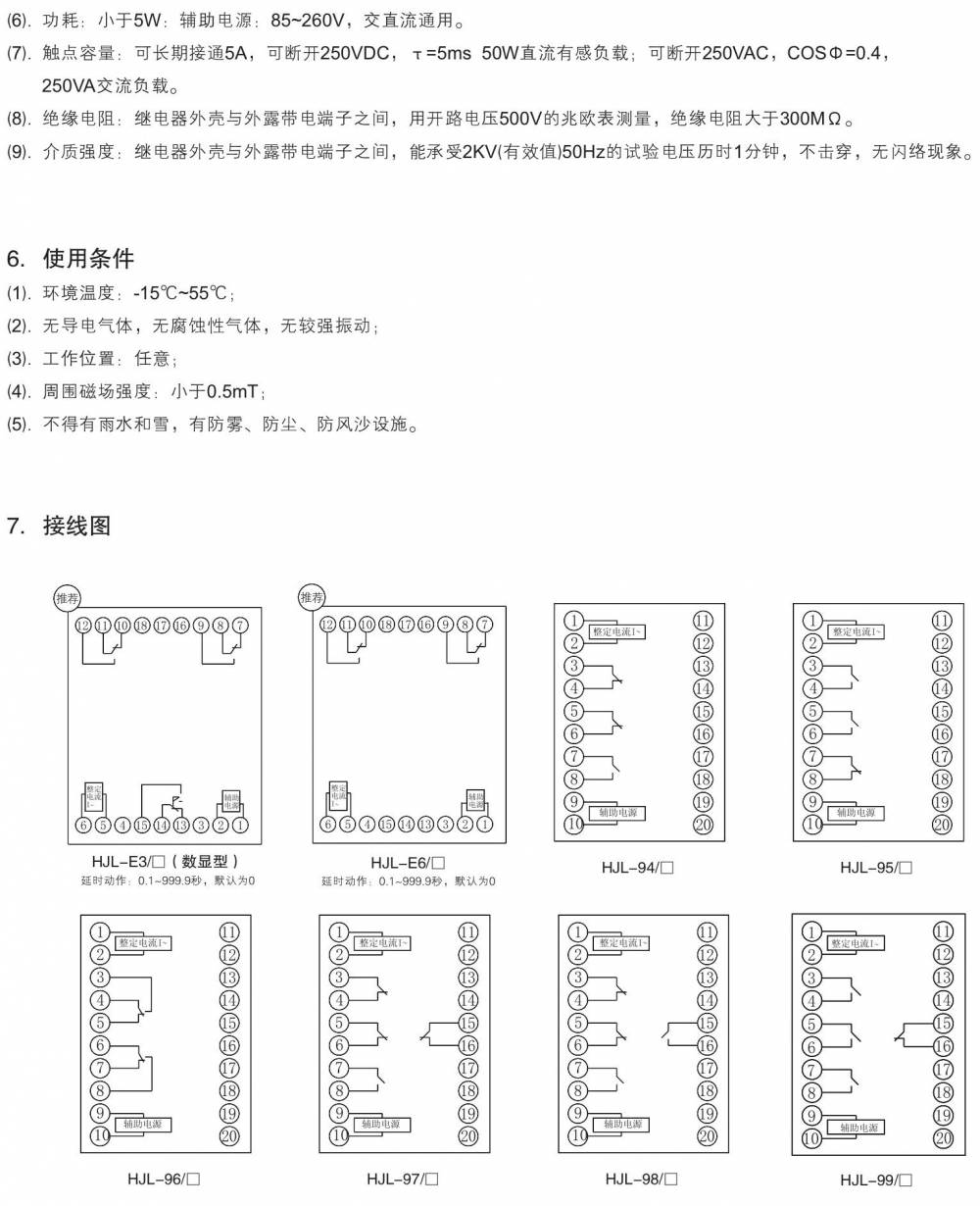

6. 典型接线方式

• 电流输入：

  • 直接接入：适用于小电流电路（如控制回路）。

  • 通过CT接入：大电流电路需配合CT使用，CT二次侧接继电器输入端。

• 控制回路：

  • 电源正极接继电器线圈一端，负极接另一端（注意极性，若为直流）。

• 触点输出：

  • 公共端（COM）接负载电源正极。

  • 常开端（NO）接跳闸线圈或报警回路（继电器动作时导通）。

  • 常闭端（NC）接备用电路或状态指示灯（继电器释放时导通）。

7. 常见问题与解决

• 继电器误动作：

  • 原因：电流波动、谐波干扰或整定值过低。

  • 解决：调整整定值、加装滤波器或优化CT安装位置。

• 继电器拒动作：

  • 原因：触点烧蚀、线圈断路或整定值过高。

  • 解决：更换继电器、检查线圈电阻或重新整定。

• 触点烧蚀：

  • 原因：负载电流超过触点容量或频繁通断。

  • 解决：选用更高容量触点或增加中间继电器。
