光伏防逆流技术：原理、必要性及解决方案详解

[防孤岛保护装置]

随着“双碳”目标的推进和分布式光伏的迅猛发展，越来越多的工商业厂房和居民屋顶安装了光伏发电系统。然而，光伏发电具有间歇性和不稳定性，当发电量超过本地负载消耗时，多余的电能会流向公共电网，这种现象被称为“逆流”。​光伏防逆流装置正是为解决这一问题而生的关键设备。

原文链接：https://www.weijizongbao.com/jishu/758.html

​一、 什么是光伏逆流？为何要防止它？​​

​1. 逆流定义​
光伏逆流是指分布式光伏发电系统的发电功率大于现场负载（即厂区或住宅内正在使用的电器设备）的消耗功率时，多余的电能通过并网点反向输送到上级变压器的现象。

​2. 防止逆流的必要性​
防止逆流并非技术上的无法实现，而是出于安全、法规和经济层面的综合考量：

• ​安全风险​：传统的配电网设计是电能从变电站单向流向用户。逆流会改变电网局部的潮流方向，可能导致线路电压升高、超出安全范围，影响电网稳定性和供电质量，甚至对线路维修人员构成生命安全威胁。
• ​政策法规​：许多国家电网公司出于对电网安全运行的管理要求，明确规定未经允许的分布式电源不得向电网反送电。特别是对于采用“自发自用，余电不上网”模式的项目，严禁电力逆流。
• ​经济因素​：部分地区的电价政策中，光伏上网电价远低于电网销售电价。逆流意味着用户以低价出售多余电力，却可能仍需以高价从电网购电，经济上不划算。防逆流可以确保光伏电力优先在本地消纳，实现经济效益最大化。

​二、 光伏防逆流装置的工作原理​

防逆流装置的核心思想是实时监测、智能判断、快速调控，其核心组件是双向电表​（或具有双向计量功能的电表）和防逆流控制器​（或内置该功能的逆变器）。

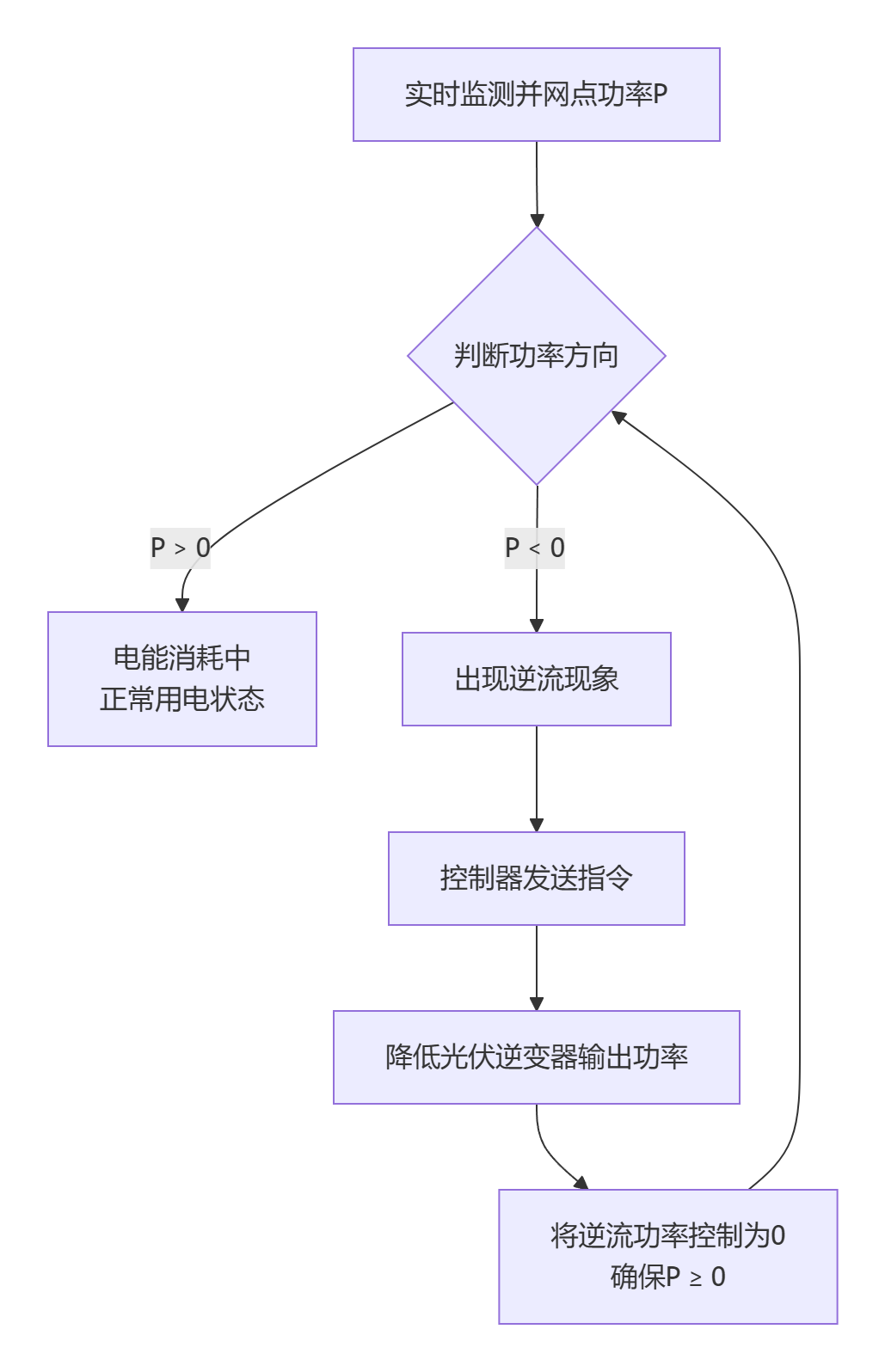

其基本工作原理如下图所示：



系统通过持续监测并网点的功率大小和方向，动态调节光伏系统的发电出力，确保并网点功率始终大于或等于零，从而从根本上杜绝逆流现象的发生。

​三、 主流解决方案与配置模式​

根据技术实现方式和系统结构，主流的防逆流解决方案主要有以下三种：

​1. 传统外置防逆流方案（基于功率控制器）​​
这是最常见且应用最广泛的方案。

• ​系统构成​：双向电表 + 防逆流控制器 + 光伏逆变器。
• ​工作流程​：双向电表实时采集并网点数据并上传至防逆流控制器。控制器内部设定逆流阈值（通常设为0）。一旦检测到逆流（功率值为负），控制器立即通过4G、以太网或RS485通讯向一台或多台光伏逆变器发出降载指令，使其降低输出功率，直到逆流消失。
• ​优点​：技术成熟，适用性强，可用于改造原有光伏系统，支持对多台逆变器进行集中控制。
• ​缺点​：响应速度略有延迟（通常在秒级），系统结构相对复杂。

​2. 逆变器内置防逆流方案（一体式方案）​​

• ​系统构成​：内置防逆流功能的逆变器 + 双向电表（或CT互感器）。
• ​工作流程​：将测量并网点功率的CT互感器信号直接接入逆变器的专用监测接口。逆变器自身内置的算法会持续判断功率流向，并自主调节其发电功率，实现“自感知、自决策、自执行”。
• ​优点​：系统结构简单，成本较低，响应速度快（毫秒级），无需额外配置外部控制器。
• ​缺点​：通常只适用于控制自身一台逆变器，难以协调控制多台逆变器。更适合新建的小型系统。

​3. 基于能源管理系统（EMS）的智能调控方案​
这是一种更先进、更智能的解决方案，适用于光储充一体化等复杂场景。

• ​系统构成​：双向电表 + 能源管理系统（EMS） + 光伏逆变器 + 储能变流器（PCS） + 储能电池等。
• ​工作流程​：EMS作为整个微电网的“大脑”，不仅监测并网点功率，还综合监测光伏发电、负载需求、电池电量（SOC）等信息。当监测到可能发生逆流时，EMS可以做出更优的决策：
  • ​优先指令​：降低光伏逆变器功率。
  • ​转移指令​：启动充电，将多余的光伏电能储存到电池中。
  • ​消纳指令​：自动启停可调负载（如水泵、空调等），增加本地消耗。
• ​优点​：实现能源的综合优化利用，最大化光伏自发自用率，经济效益最高，零逆流的同时避免了光伏电能的浪费。
• ​缺点​：系统复杂，初始投资成本高。

​四、 方案选择与实施建议​

在选择防逆流解决方案时，需综合考虑项目规模、现有设备、投资预算和未来扩展需求：

1. ​对于现有系统的改造项目​：推荐采用传统外置防逆流方案，无需更换逆变器，通过加装电表和控制器即可实现功能，性价比高。
2. ​对于新建的小型户用或工商业项目​：可优先选择逆变器内置防逆流方案，简化系统设计，降低成本和安装复杂度。
3. ​对于要求高经济性、配有储能或可调负载的新建项目​：强烈推荐基于EMS的智能调控方案。虽然前期投入较大，但能彻底解决逆流问题，并通过“削峰填谷”进一步提升项目收益。
4. ​关键设备选型​：确保双向电表、CT互感器的精度和响应速度；选择通讯协议兼容、性能稳定的控制器和逆变器。

​结论​

光伏防逆流装置是保障分布式光伏安全、合规并网，提升项目经济性的关键技术环节。从简单功率控制到智能能量调度，防逆流解决方案正朝着更精细化、更智能化的方向发展。投资者和系统设计者在项目前期就应充分考虑防逆流需求，根据实际情况选择最合适的解决方案，确保光伏系统长期、稳定、高效地运行，在满足电网要求的同时，获取最大的投资回报。
