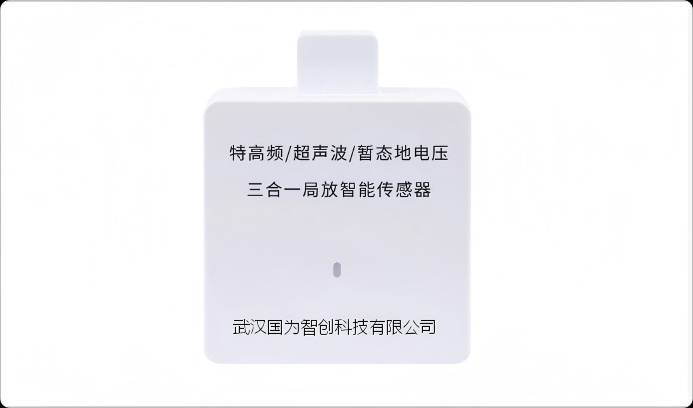

超高频+超声波+地电波三合一局放在线监测装置

[武汉国为智创科技有限公司]

 概述:

       三合一传感器智能数据采集单元是一款用于高、中、低压电力开关柜，它是集在线特高频、地电波、超声波、数据采集、数据分析于一体的多功能局放检测产品。该装置提供通讯接口可与计算机监控系统连接，支持 RS485 接口 MODBUS-RTU 通讯协议，通讯波特率 9600，开关柜三合一局放在线监测装置采用高性能电池供电、吸附式安装、无线通讯等方式便于现场安装，可在强电磁及高低温环境下长期稳定工作，在设计上采用了多种抗干扰措施，能够在电力系统中稳定运行。

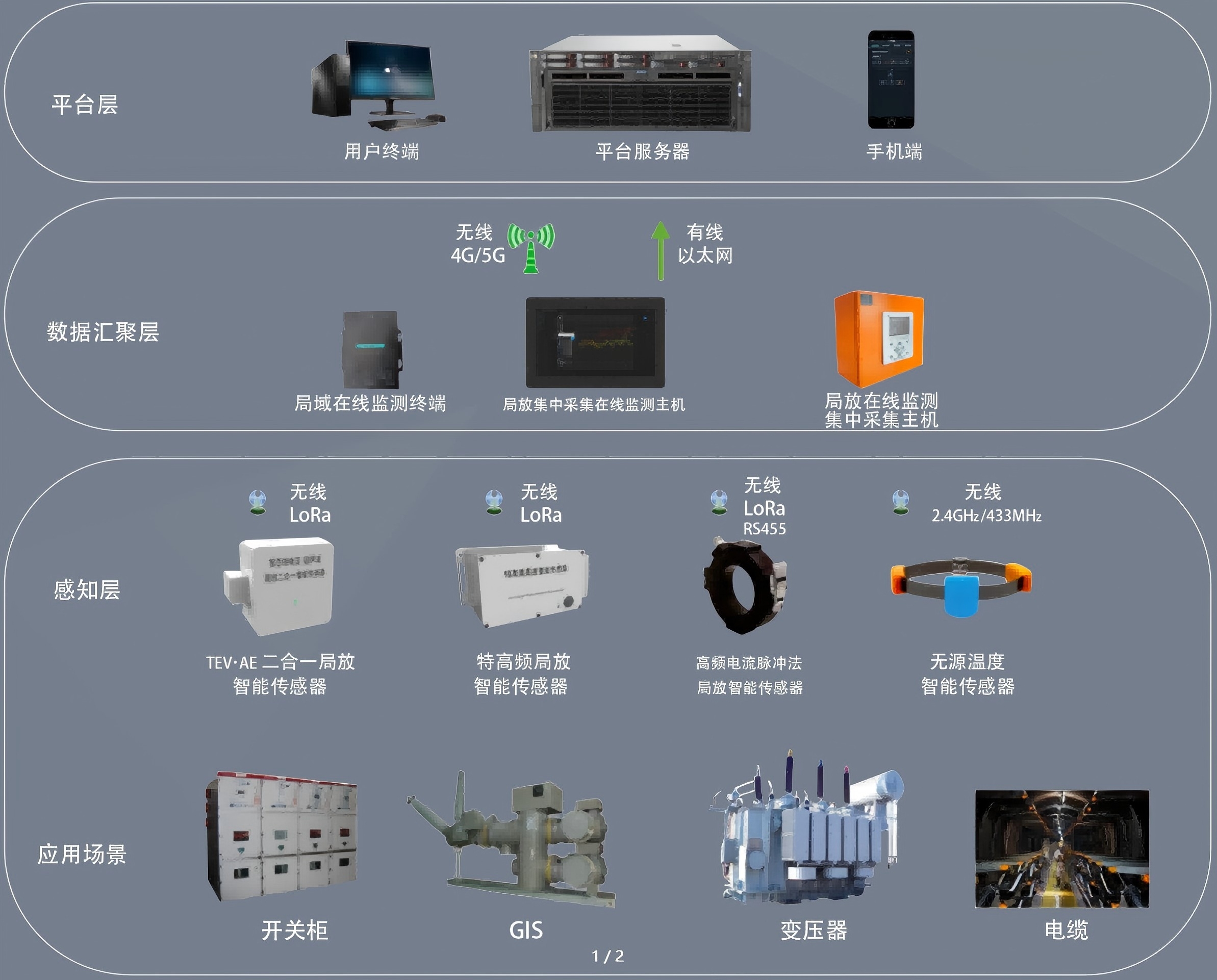

局放组网图:

主要功能:
       1、地电波/超声波/特高频原理定时数据采集，建议同一个配电室内的三合一使用同一台采集器采集数据。
       2、上传 TEV/AE/UHF 局放采集均值和峰值。
       3、在线采集单元上传均值、峰值、报警等级、图谱等数据。
       4、具有设备参数配置功能，可进行主要参数编程设置。
       5、具有 RS485 通讯接口，特殊应用可定制以太网接口。
       数据通讯功能，所有数据都能通过数据通讯总线上传到上一级采集器或者上传到上位机系统。

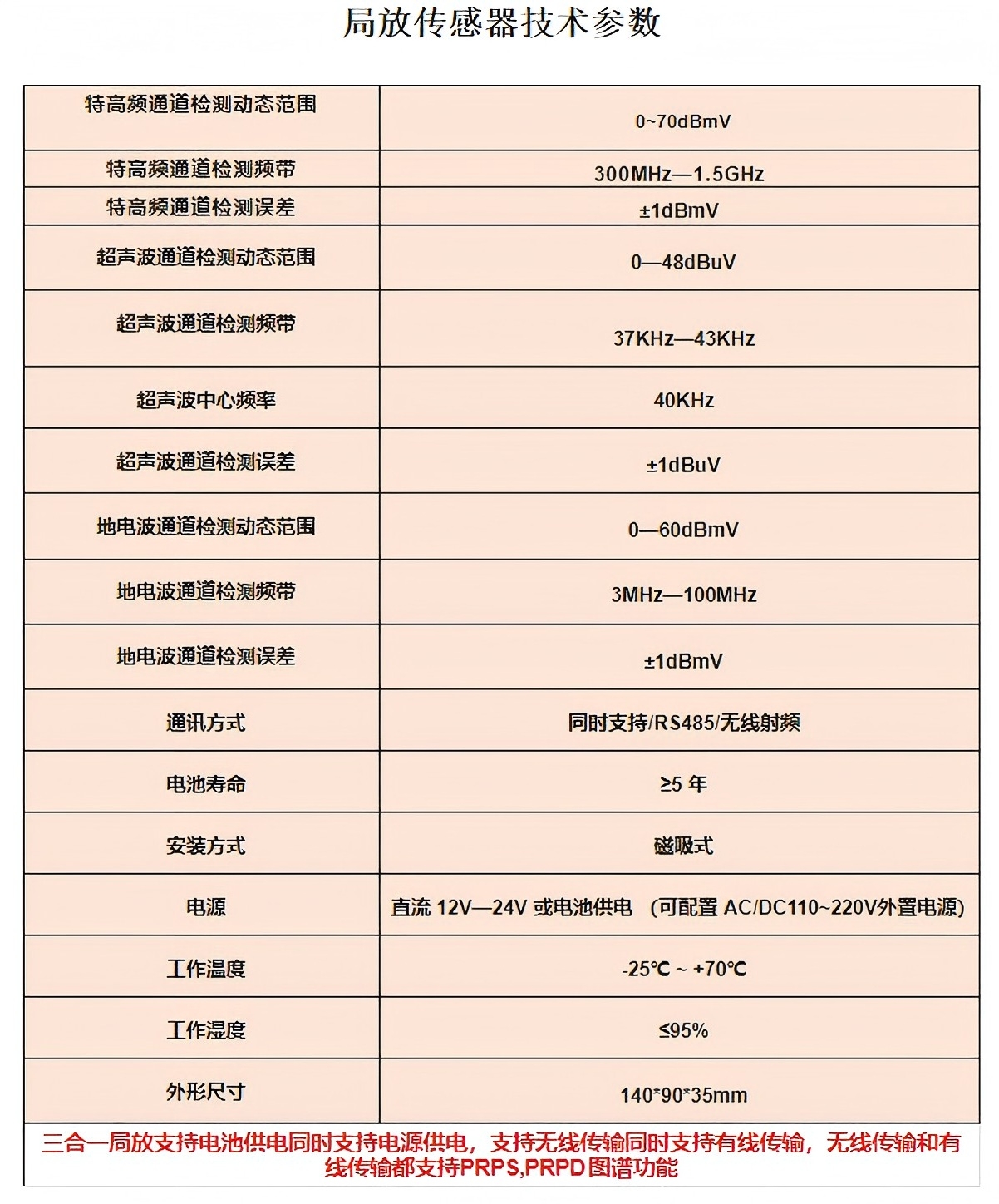

技术参数

       1、可在电网设备带电运行情况下进行现场安装和维护，不影响电网设备运行和供电可靠性；
       2、智能传感器采用微型化、模块化、高性能，低功耗设计;
       3、多种局部放电监测手段:UHF\AE\TEW高频电流、臭氧、温度等,
       4、支持国网输变电设备物联网传感器数据通信规约、loraWAN等多种无线通信规约，支持Modbus等有线通信规约。
