我也要 关注 + 加入社区 一、GIS局放智能监测终端产品介绍
GIS局放智能监测终端是一款本公司自主研发设计、生产的状态巡检智能传感器，其用于监测各个不同电压等级下的GIS局部放电现象，能够有效的对GIS局放进行智能巡检。
终端采用了成熟的lora无线传输技术和低功耗技术，内置高性能电池作为运行电源，终端沿用传统的超高频监测原理作为检测手段，内置精确算法。能够准确、及时、有效的反映出局部放电现象。
当绝缘盆子性能不良或发生故障时，会形成局部放电及发热等物理特征，本产品针对上述特征，采取以局放监测为主要检测手段，对绝缘盆子进行定时智能巡检（巡检时间可根据客户需求设定），并利用M2M技术对数据进行无线传输及PC端和手机APP端的预警和报警提醒功能。
二、GIS局放智能监测终端产品结构
GIS局放智能监测终端成品外观结构

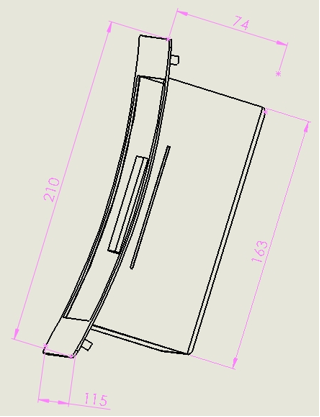

GIS局放智能传感器结构尺寸
三、GIS局放在线监测系统组成

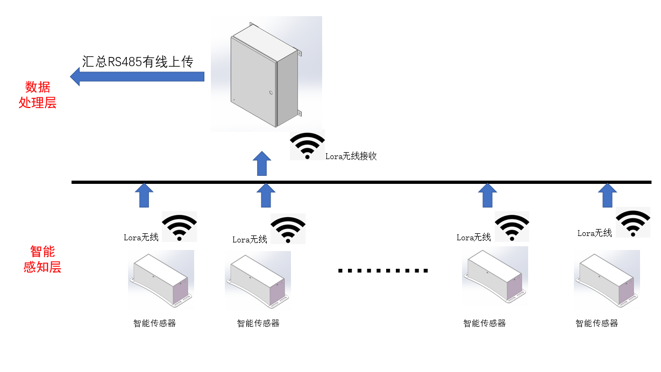

系统通信结构拓扑图（无线终端即GIS局放智能传感器）

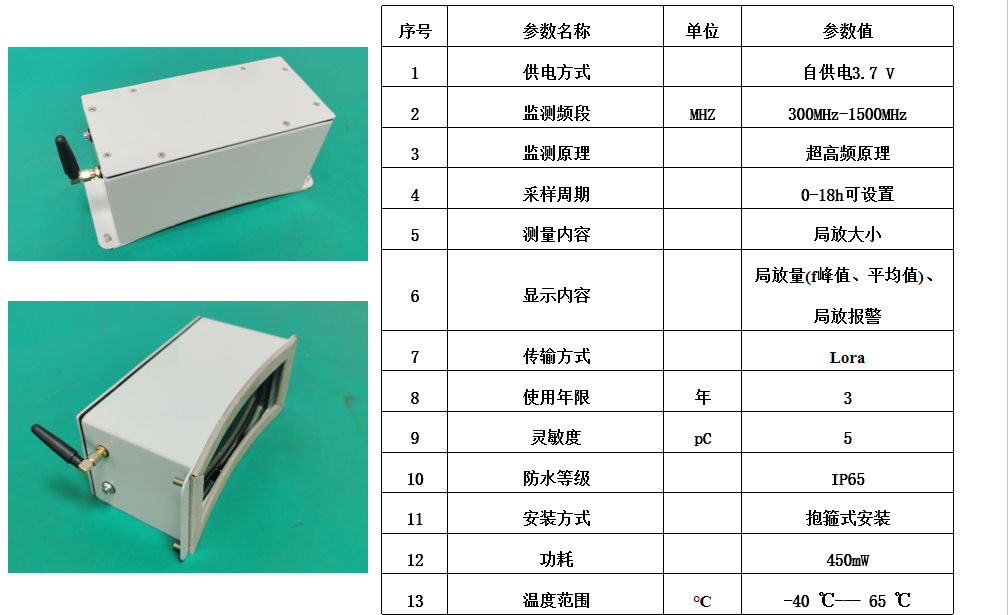

四、GIS局放智能监测终端参数

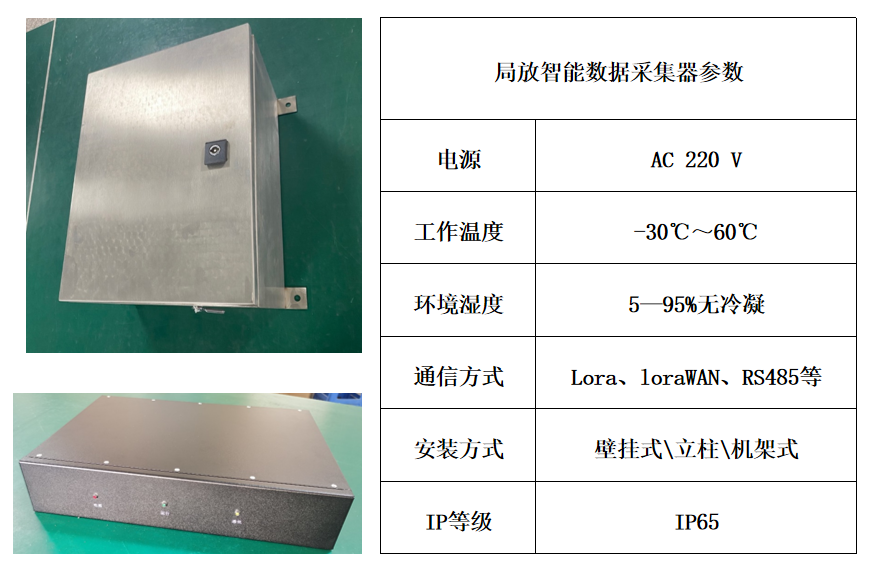

局放智能数据采集器参数

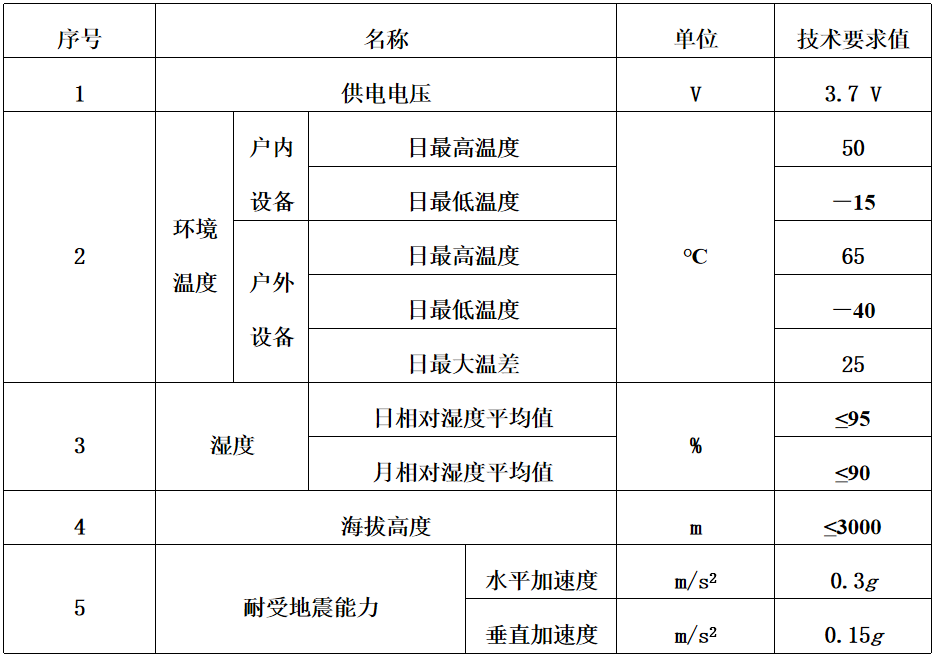

GIS局放智能监测终端运行条件
五、GIS局放智能监测终端安装方式
GIS局放智能监测终端安装方式

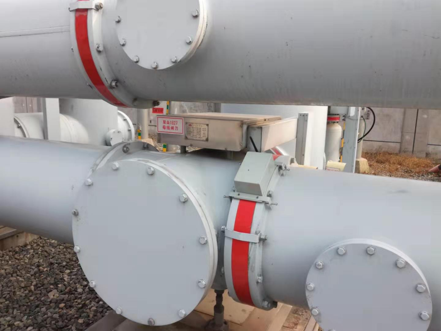

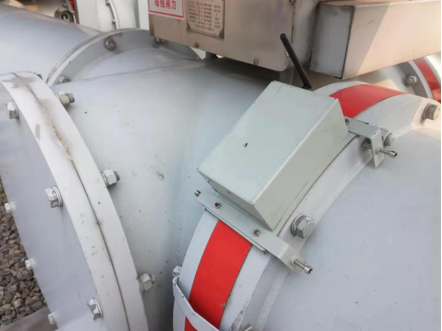

GIS局放智能监测终端现场安装
六、 GIS局放智能监测终端应用软件

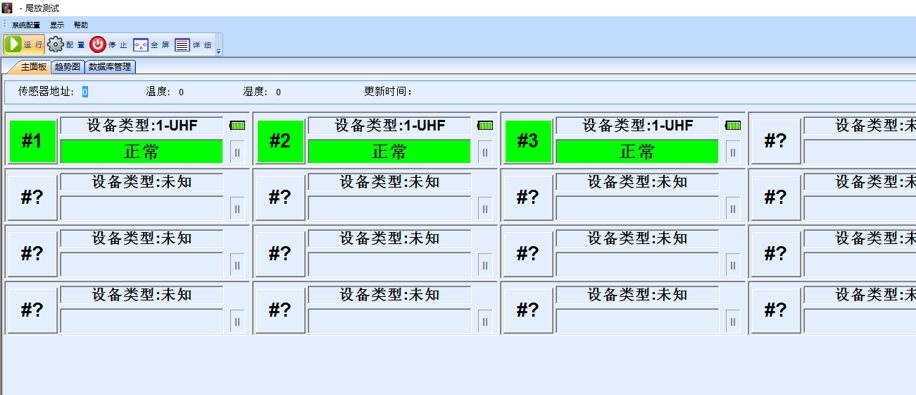

终端测试软件-开启状态

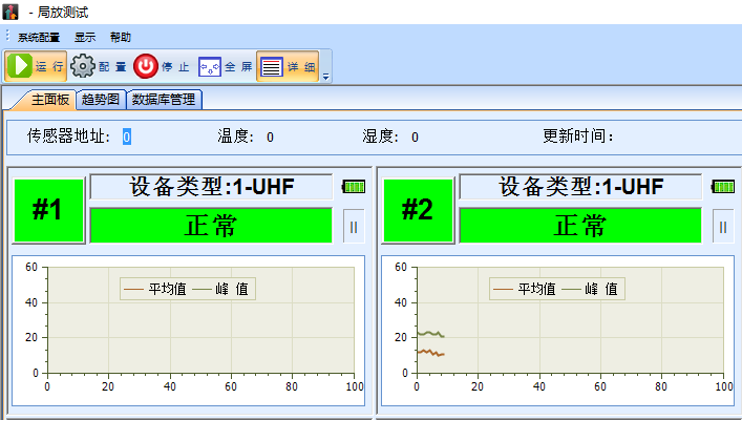

终端测试软件-监测详细
