分享你说的都队——概要设计和数据库设计
| 项目 | 内容 |
|---|---|
| 这个作业属于哪个课程 | 202501 福大-软件工程实践-w 班 |
| 这个作业要求在哪里 | 概要设计和数据库设计 |
| 这个作业的目标 | 系统和数据库设计；类图、系统安全和权限设计；改进分析 |
目录
- 1. 系统和数据库设计
- 1.1 体系结构设计+功能模块层次图
- 1.2 ER 分析+表结构设计
- 1.3 设计思路
- 2.类图、系统安全和权限设计
- 2.1 设计类图
- 2.2 系统安全和权限设计
- 2.3 设计思路
- 3.改进分析
- 3.1 回答问题；
- 3.2 改进部分和改进过程
- 4.团队绩效
- 4.1 工作流程
- 4.2 团队分工和贡献度
- 4.3 团队合作情况
- 5.开发计划
- 5.1 时间计划
- 5.2 分工安排
1. 系统和数据库设计
1.1 体系结构设计+功能模块层次图

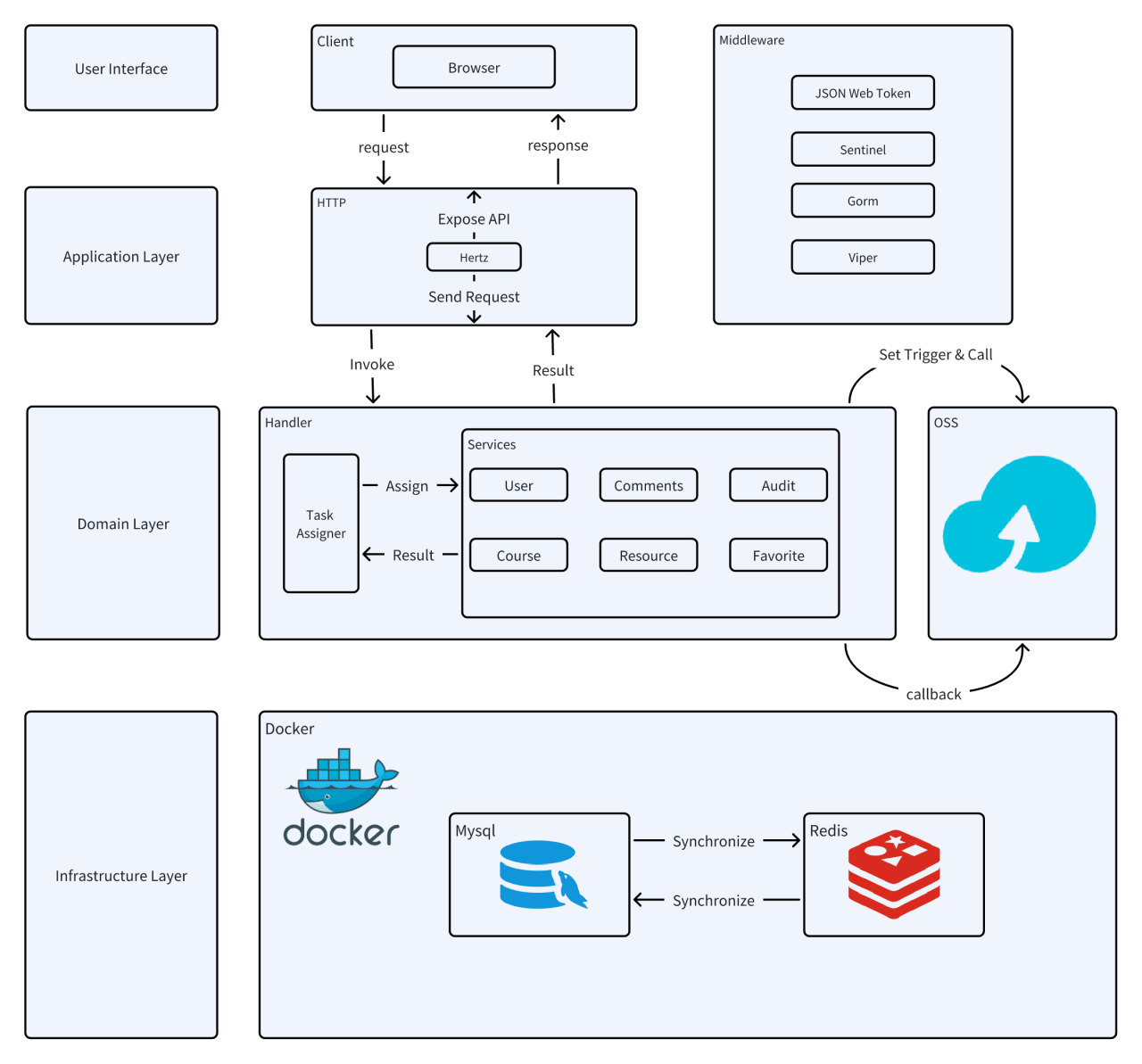

1.1.1 体系结构设计

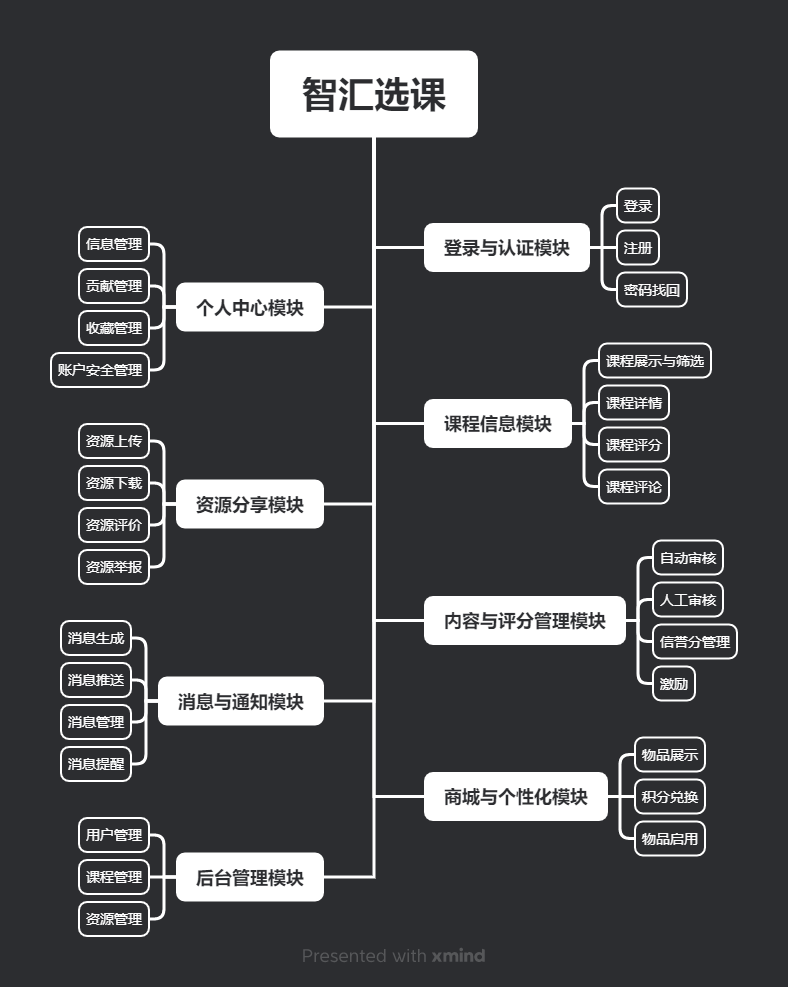

1.1.2 功能模块层次图
1.2 ER 分析+表结构设计

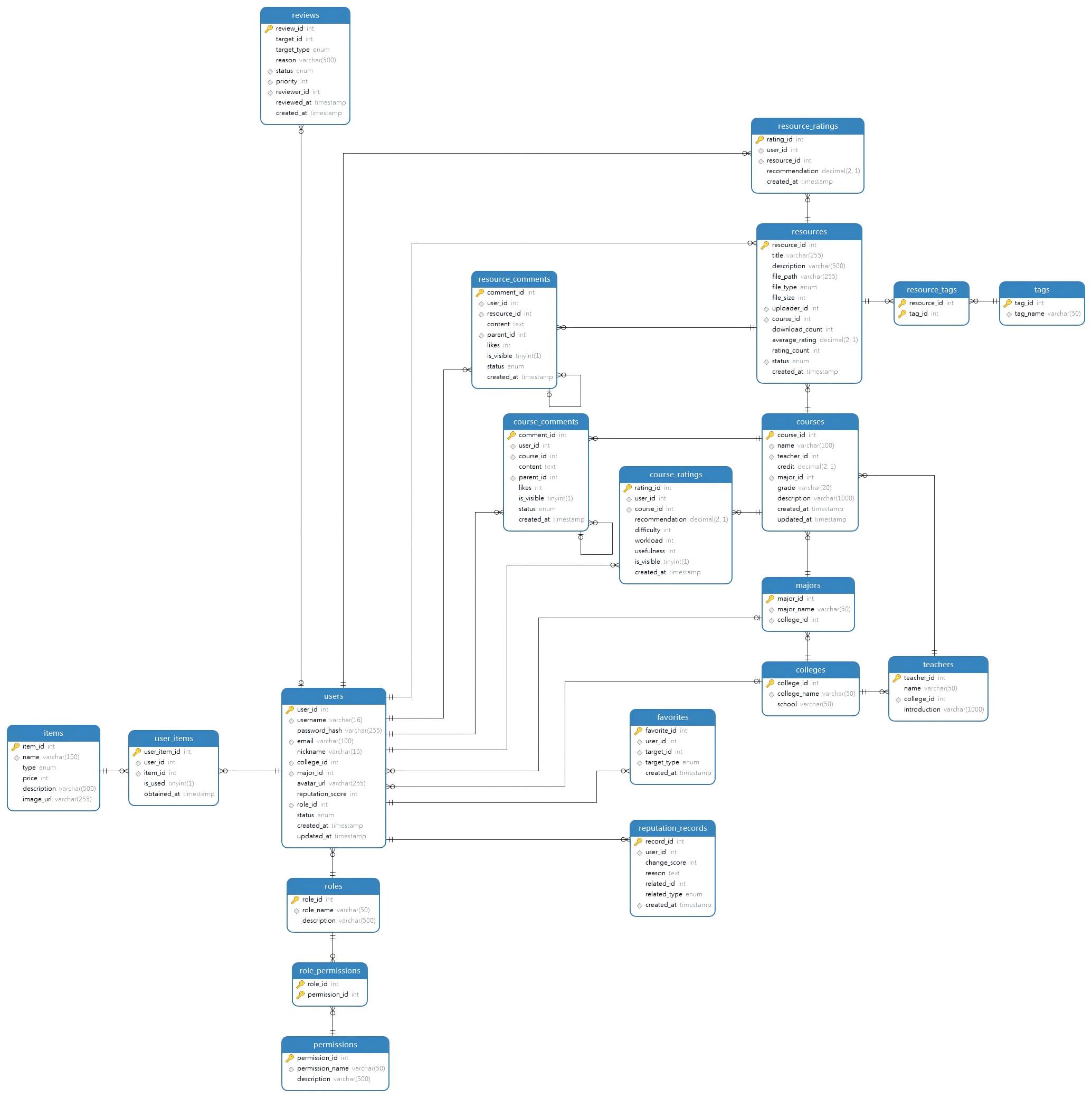

1.2.1 ER 图
1.2.2 表结构
users 表
1.user_id：INT，用户唯一标识。
2.username：VARCHAR(16)，用户名。
3.password_hash：VARCHAR(255)，加密密码。
4.email：VARCHAR(100)，邮箱。
5.nickname：VARCHAR(16)，昵称。
6.college_id：INT，所属学院 ID。
7.major_id：INT，所属专业 ID。
8.avatar_url：VARCHAR(255)，头像 URL。
9.reputation_score：INT，信誉分。
10.role_id：INT，角色 ID。
roles 表
1.role_id：INT，角色 ID。
2.role_name：VARCHAR(50)，角色名称。
3.description：VARCHAR(500)，角色描述。
permissions 表
1.permission_id：INT，权限 ID。
2.permission_name：VARCHAR(50)，权限名称。
3.description：VARCHAR(500)，权限描述。
role_permissions 表
1.role_id：INT，角色 ID。
2.permission_id：INT，权限 ID。
colleges 表
1.college_id：INT，学院 ID。
2.college_name：VARCHAR(50)，学院名称。
3.school：VARCHAR(50)，所属学校。
majors 表
1.major_id：INT，专业 ID。
2.major_name：VARCHAR(50)，专业名称。
3.college_id：INT，学院 ID。
courses 表
1.course_id：INT，课程 ID。
2.name：VARCHAR(100)，课程名称。
3.teacher_id：INT，教师 ID。
5.credit：DECIMAL(2,1)，学分。
6.major_id：INT，专业 ID。
7.grade：VARCHAR(20)，年级。
8.description：VARCHAR(1000)，课程简介。
9.created_at：TIMESTAMP，创建时间。
10.updated_at：TIMESTAMP，更新时间。
course_comments 表
1.comment_id：INT，评论 ID。
2.user_id：INT，用户 ID。
3.course_id：INT，课程 ID。
4.content：TEXT，评论内容。
5.parent_id：INT，父评论 ID。
6.likes：INT，点赞数。
7.is_visible：BOOLEAN，是否显示。
8.status：ENUM，评论状态。
9.created_at：TIMESTAMP，创建时间。
course_ratings 表
1.rating_id：INT，评分 ID。
2.user_id：INT，用户 ID。
3.course_id：INT，课程 ID。
4.recommendation：DECIMAL(2,1)，综合推荐度。
5.difficulty：INT，课程难度。
6.workload：INT，作业压力。
7.usefulness：INT，知识实用性。
8.is_visible：BOOLEAN，是否显示。
9.created_at：TIMESTAMP，创建时间。
resources 表
1.resource_id：INT，资源 ID。
2.title：VARCHAR(255)，资源标题。
3.description：VARCHAR(500)，资源简介。
4.file_path：VARCHAR(255)，文件路径。
5.file_type：ENUM，文件类型。
6.file_size：INT，文件大小。
7.uploader_id：INT，上传者 ID。
8.course_id：INT，课程 ID。
9.download_count：INT，下载次数。
10.average_rating：DECIMAL(2,1)，平均评分。
11.rating_count：INT，评分人数。
12.status：ENUM，状态。
13.created_at：TIMESTAMP，创建时间。
tags 表
1.tag_id：INT，标签 ID。
2.tag_name：VARCHAR(50)，标签名称。
favorites 表
1.favorite_id：INT，收藏 ID。
2.user_id：INT，用户 ID。
3.target_id：INT，对象 ID。
4.target_type：ENUM，对象类型。
5.created_at：TIMESTAMP，收藏时间。
reputation_records 表
1.record_id：INT，记录 ID。
2.user_id：INT，用户 ID。
3.change_score：INT，分数变化。
4.reason：TEXT，变化原因。
5.related_id：INT，关联对象 ID。
6.related_type：ENUM，关联对象类型。
7.created_at：TIMESTAMP，记录时间。
items 表
1.item_id：INT，物品 ID。
2.name：VARCHAR(100)，物品名称。
3.type：ENUM，物品类型。
4.price：INT，所需积分。
5.description：VARCHAR(500)，物品描述。
6.image_url：VARCHAR(255)，预览图 URL。
user_items 表
1.user_item_id：INT，记录 ID。
2.user_id：INT，用户 ID。
3.item_id：INT，物品 ID。
4.is_used：BOOLEAN，是否启用。
5.obtained_at：TIMESTAMP，获取时间。
1.3 设计思路
1.3.1 用户与权限系统
(1) 用户基础 （users 表）：
存储用户名、加密密码、学院/专业 ID、信誉分等核心信息，通过 role_id 关联角色体系。
(2)RBAC 权限控制 ：
roles（角色） + permissions（权限） + role_permissions（关联表）三级结构
支持动态分配权限，实现管理员、教师、学生等角色的精细化控制。
1.3.2 学院-专业-课程体系
(1)层级结构 ：
colleges（学院）→ majors（专业）→ courses（课程）
专业绑定学院（college_id），课程绑定专业（major_id）和教师（teacher_id）。
(2)课程扩展属性 ：
学分（credit）、年级（grade）、简介（description），支持时间戳跟踪（created_at/updated_at）。
1.3.3 课程评价模块
(1)双维度评价 ：
评分 （course_ratings）：量化指标（难度、作业量、实用性等）
评论 （course_comments）：支持树形结构（parent_id 回复嵌套）、点赞（likes）和状态管理（status）。
(2)防刷机制 ：
用户-课程唯一约束（uk_user_course），确保单用户仅评一次。
1.3.4 资源管理
(1)资源核心 （resources 表）：
记录文件路径、类型、大小、下载量、评分（average_rating）及审核状态（status）。
(2)标签系统 ：
tags（标签库） + resource_tags（资源标签关联），支持灵活分类检索。
1.3.5 用户行为与激励
(1)收藏系统 （favorites）：
通用设计（target_type 支持课程/资源/教师），唯一约束防重复收藏。
(2)信誉体系 （reputation_records）：
动态记录分数变化（change_score），关联内容类型（related_type）激励优质贡献。
(3)积分商城 （items+ user_items）：
虚拟物品（头像框、背景等）兑换与穿戴（is_used），提升用户黏性。
1.3.6 设计亮点
(1) 软删除设计 ：
deleted_at 字段（如 course_comments）替代物理删除，保留数据追溯能力。
(2) 高频查询优化 ：
索引覆盖：评论状态（idx_resource_status）、收藏类型（idx_favorite_type）
冗余字段：资源表预存平均分（average_rating）避免实时计算。
(3) 数据一致性 ：
外键级联删除（如 ON DELETE CASCADE 确保课程删除时关联评论同步清理）。
2.类图、系统安全和权限设计

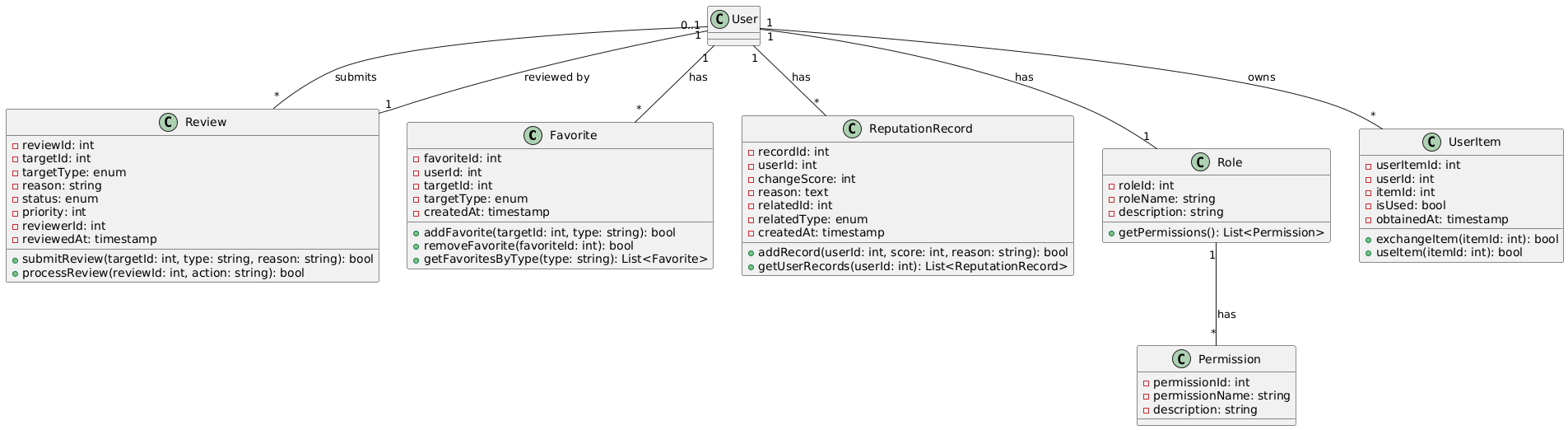

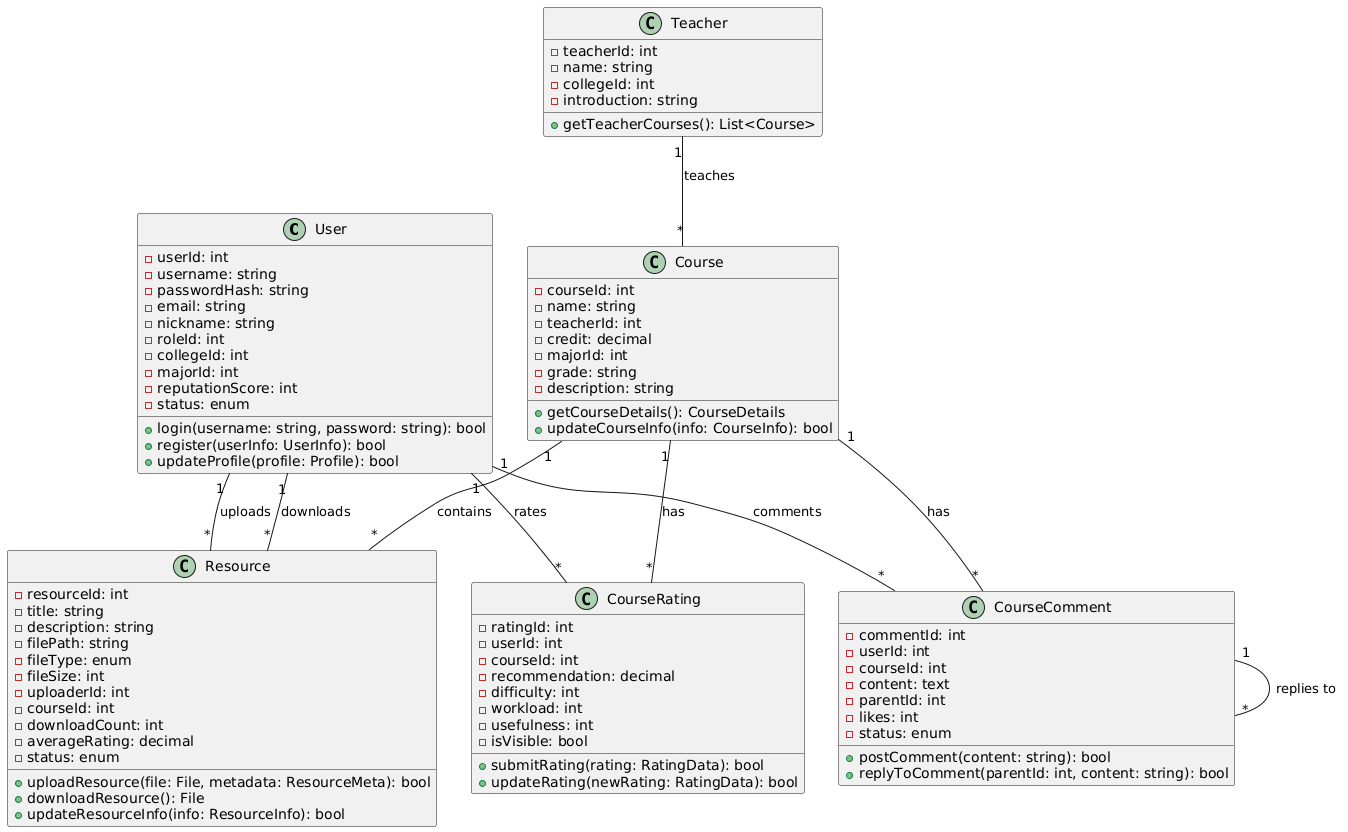

2.1 设计类图
2.2 系统安全和权限设计
2.2.1 设计原则
•数据保护优先：聚焦说明书中 “用户密码、课程评价” 等敏感数据，优先设计加密与备份措施；
•最小权限：严格按说明书 “普通用户 - 管理员 - 超级管理员” 的角色划分，用户仅能访问自身所需功能；
•多层防御：结合说明书 “自动审核 + 人工审核”“密码加密 + HTTPS”，形成多环节安全防护。
2.2.2 权限设计（基于说明书 RBAC 要求）

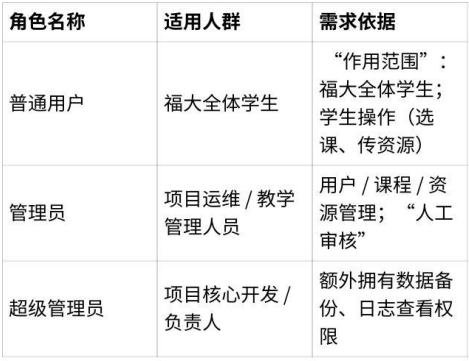

（1）角色定义

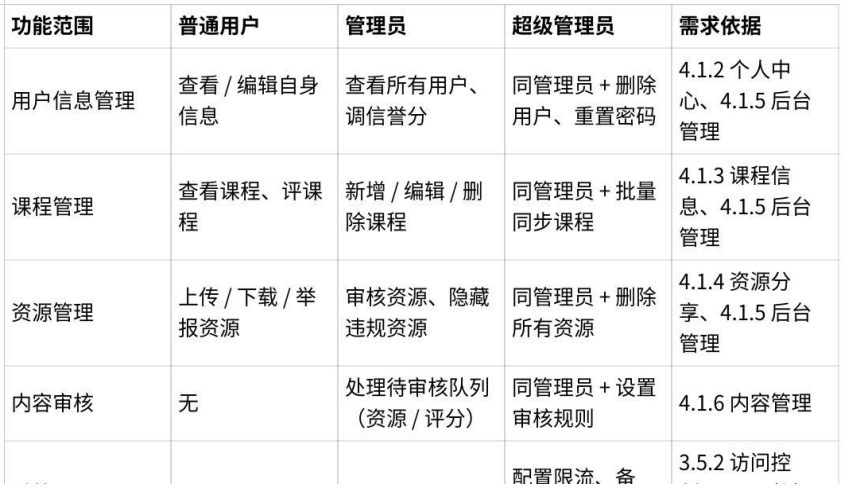

（2）角色 - 权限对照表
（3）权限校验流程（资源上传，贴合需求） 1.用户发起 “资源上传” 请求； 2.系统先校验用户角色（未登录 → 跳转登录页，仅 “普通用户 / 管理员 / 超级管理员” 可操作）； 3.再校验用户信誉分（需 ≥60 分，否则提示 “信誉分不足”）； 4.校验通过 → 允许上传，文件上传后进入 “自动审核队列”。 5.系统安全设计检验
2.2.3 系统安全设计
（1）数据安全
•存储加密：用户密码采用 bcrypt 算法加盐存储（每个用户盐值随机），禁止明文；
•传输加密：所有 API 接口使用 HTTPS 协议，防止 “评分、密码” 传输泄露；
•数据备份：核心数据库（users、courses、course_ratings）每日自动备份，保留 30 天历史版本（说明书 3.5.1）。
（2）访问安全
•登录保护：连续 5 次密码错误 → 锁定 15 分钟；首次登录 / 连续 2 次错误 → 触发图像验证码；
•接口限流：同一 IP 每分钟最多 100 次请求，超限制 → 封禁 30 分钟；
•会话管理：登录态 2 小时有效，30 分钟无操作自动登出。
（3）内容安全
•RSA 加密保护用户敏感信息的传输，确保只有拥有私钥的接收方能够解密数据，防止中间人攻击。
•对存储在 AWS S3 的对象启用 AES-256 加密，并使用 KMS 管理加密密钥，确保数据传输和存储的安全。
（4）防攻击措施
•XSS 防护：输入过滤特殊字符
•CSRF 防护：表单提交（如改密码、传资源）需携带 CSRF Token；
•SQL 注入防护：数据库操作使用参数化查询，禁止 SQL 拼接。
•信誉分与安全联动
•信誉分规则：初始 100 分；合规加分（首次传资源 + 10 分、下载 + 1 分）、违规扣分（恶意评分 - 15 分、敏感词 - 5 分）；
•安全限制：<60 分 → 限制 “上传 / 评分 / 评论”（按钮置灰）；<20 分 → 自动封禁，需申诉解封。
2.3 设计思路
2.3.1 需求一致性：（如 bcrypt 加密、100 次 / 分钟限流），无额外新增；
2.3.2 可落地性：采用说明书提及的成熟技术（bcrypt、HTTPS），管理员操作（如审核队列）贴合 “后台界面” 设计，降低操作成本；
2.3.3 场景匹配：针对 “学生评论敏感词”“资源侵权” 等选课场景风险点，设计对应防护（内容审核、举报功能），贴合系统定位。
3.改进分析
3.1 回答问题；
3.1.1 问题一：部分功能描述模糊，实现方式不清晰。
回答： 我们将这些高级功能进行了优先级后置。届时核心架构已稳固，扩展新功能更从容。而些许更复杂的功能，则在项目后期基于前期积累的用户数据再进行研发，这样实现路径更清晰、更科学。
3.1.2 问题二：对目标用户群体的具体需求和痛点挖掘不够深入。
回答： 我们改进了需求分析方法。在“能用”阶段，我们通过制作可交互的前端原型，在同学中进行小范围演示与访谈，快速验证核心流程同学的真实痛点。这种“设计-验证-反馈”的循环将贯穿项目始终，确保我们构建的功能是用户真正需要的。
3.2 改进部分和改进过程
3.2.1 改进部分：精准聚焦，采用分层演进的产品路线图
3.2.2 改进过程：
(1) 重新评估与裁剪： 我们召集全体成员，对照评审意见，对所有功能点进行逐一评估。使用“重要性-实现难度”矩阵进行分析。
(2) 明确阶段目标： 经过激烈讨论，我们一致决定，必须牺牲部分“美好”的功能，确保核心体验。所有不影响使用的主要功能全部后置。
(3) 制定三阶段路线图： 据此，我们绘制了清晰的路线：能用： 只做最核心的评价流程。 好用： 在核心流程稳固后，增加扩展功能，并优化性能。 爱用： 最后引入其他高级功能。
(4) 改进结果： 项目目标变得极其清晰，团队对每个阶段要交付什么成果有了统一且明确的认知，极大地增强了项目可控性。
4.团队绩效
4.1 工作流程
10.17（周五）分配任务为三个模块
10.18-10.19（周日）完成三个主要任务
10.20（周一）总结整理，博客撰写，答辩准备
4.2 团队分工和贡献度
| 学号 | 工作内容 | 贡献度 |
|---|---|---|
| 102300219 林腾岳 | 接口设计下 认证、用户、收藏、以及部分管理员接口，系统设计说明书的引言与系统架构设计 | 14% |
| 102300409 严晨峰 | 数据库设计的二到四部分，以及表结构设计和数据库初始化脚本 | 13% |
| 052301346 郑积超 | 数据库设计说明书引言，索引设计，视图设计，存储过程，触发器设计，第六和第七部分 | 13% |
| 102300325 陶斯予 | 博客以及 PPT 制作 | 10% |
| 102300233 朱奕韬 | 接口设计分工 | 14% |
| 102300226 徐江山 | 功能模块层次设计、系统安全和权限设计 | 13% |
| 102300218 林柏林 | 系统设计说明书编写 | 13% |
| 102300033 林嘉乐 | 博客以及 PPT 制作 | 10% |

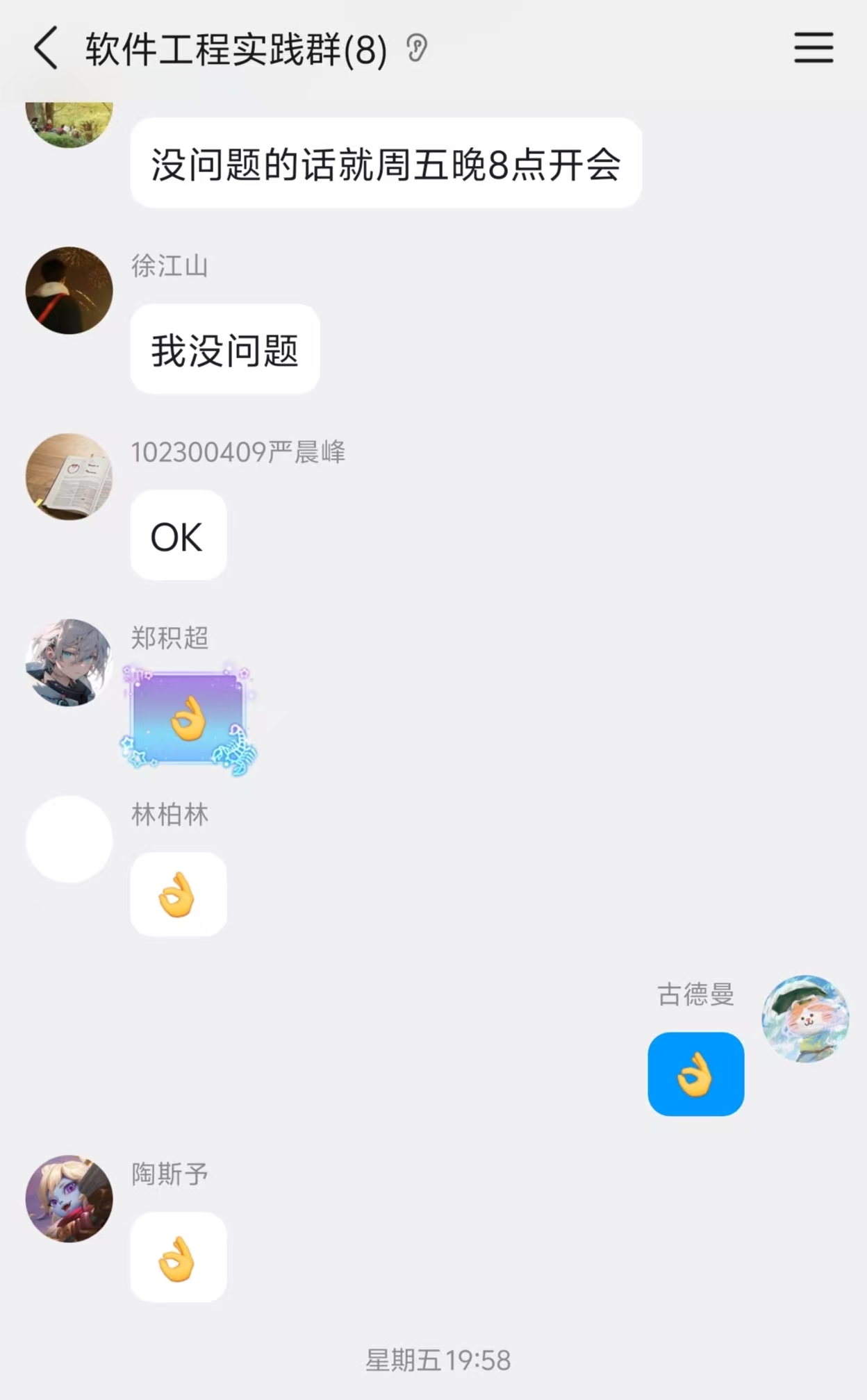

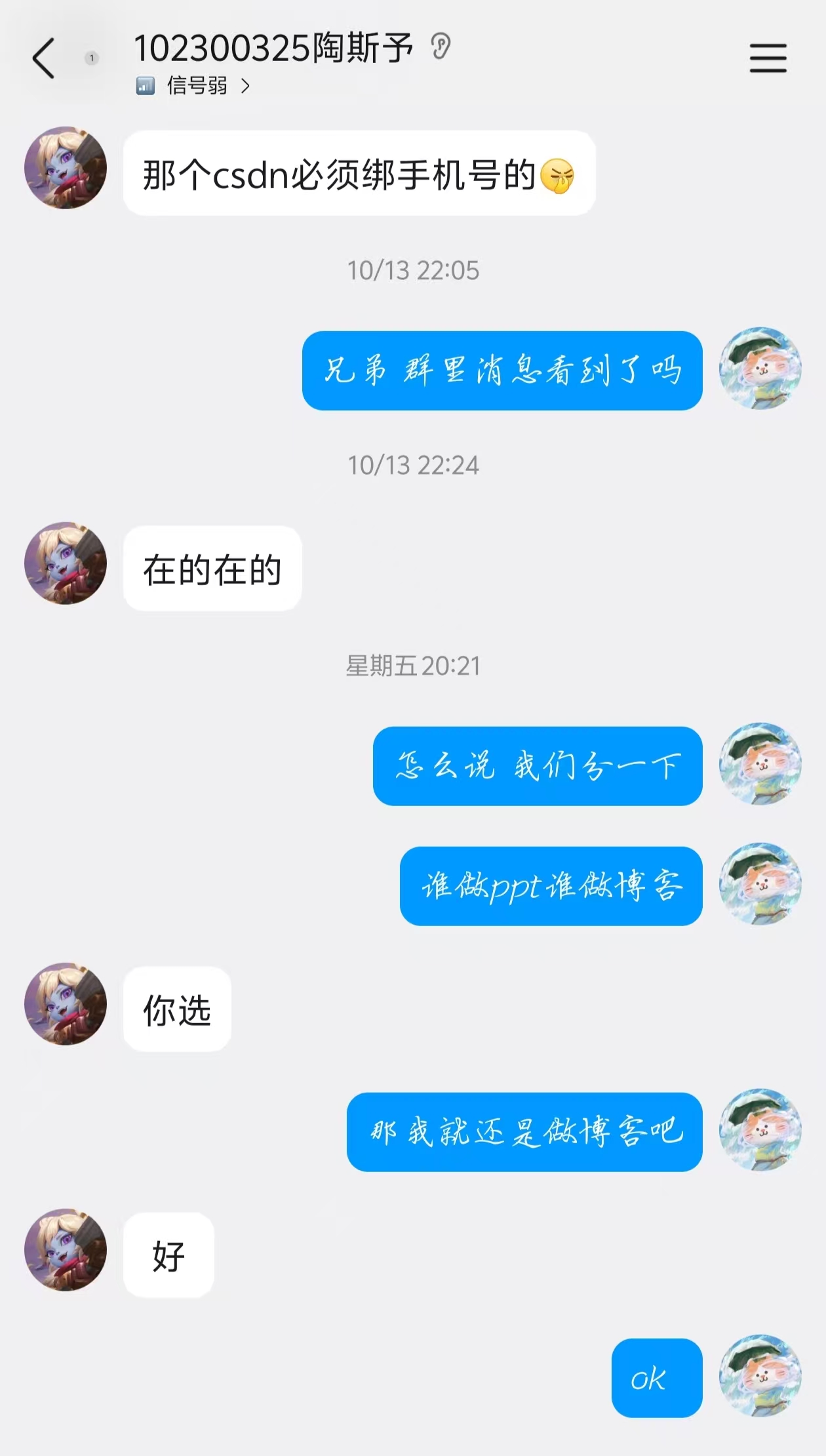

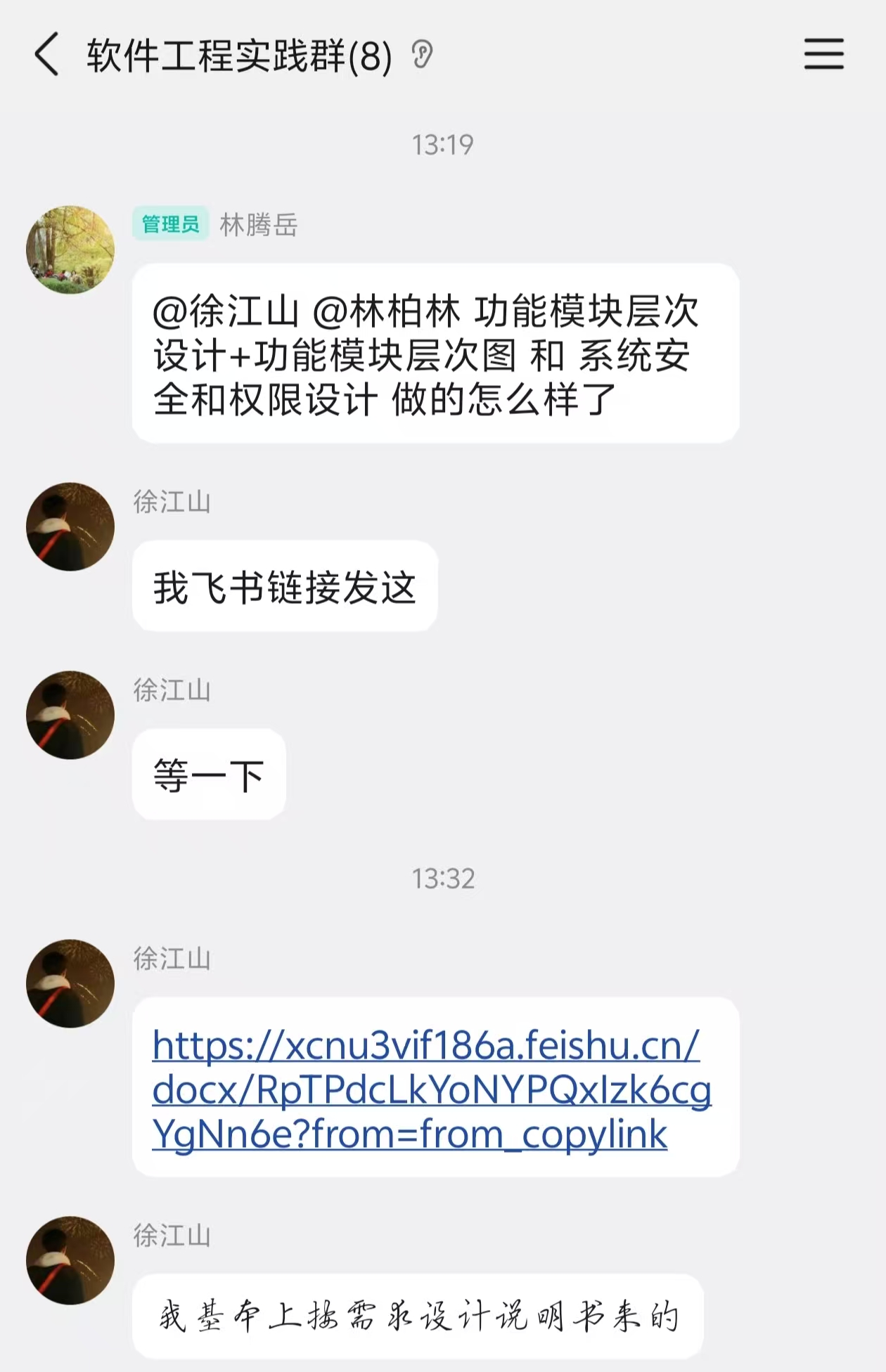

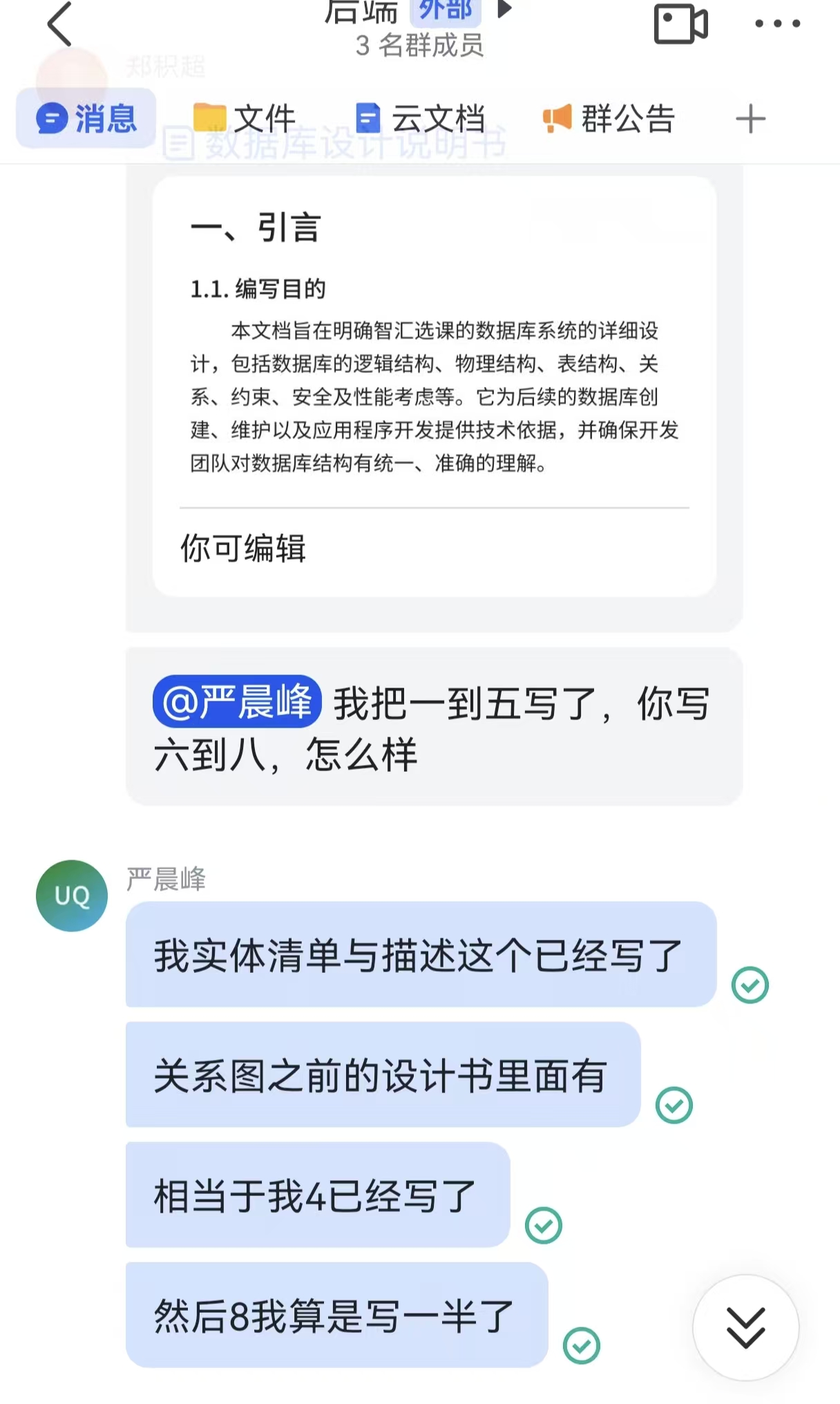

4.3 团队合作情况
5.开发计划

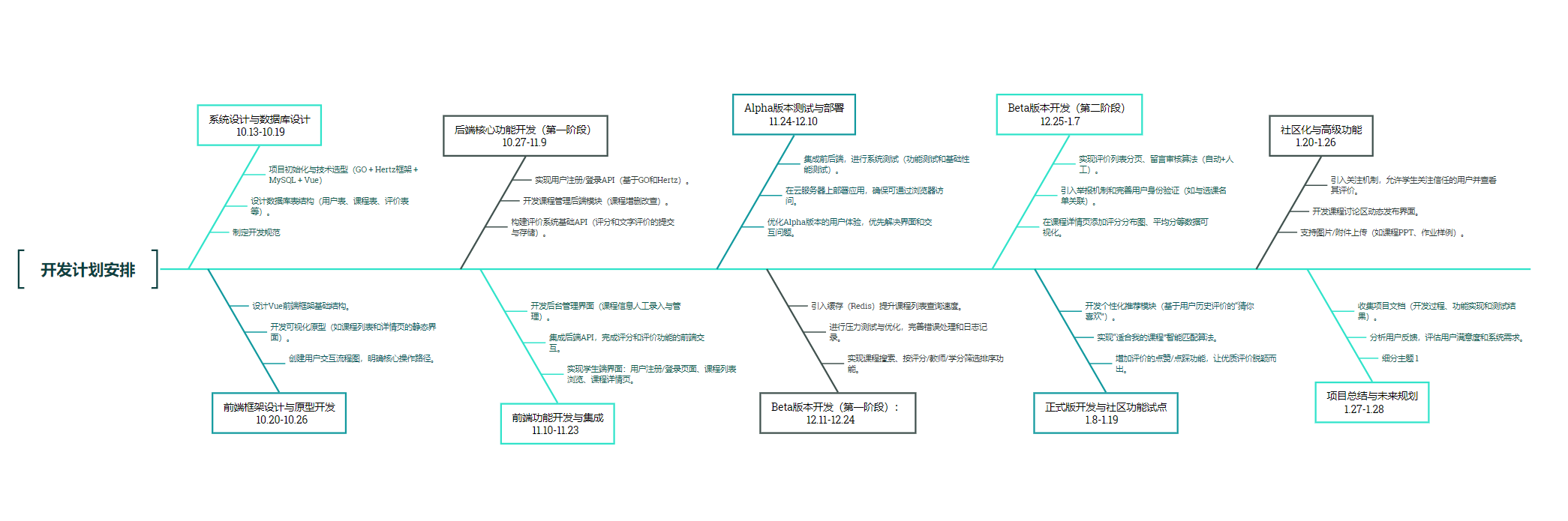

5.1 时间计划
5.2 分工安排
| 学号 | 工作内容 |
|---|---|
| 102300219 林腾岳 | 技术选型、拆解任务、把控进度、解决复杂问题 |
| 102300409 严晨峰 | 基于后端技术栈开发接口与数据库逻辑，保障功能稳定 |
| 052301346 郑积超 | 基于后端技术栈开发接口与数据库逻辑，保障功能稳定 |
| 102300325 陶斯予 | 设计产品原型，统筹项目进度与各角色协作 |
| 102300233 朱奕韬 | 技术选型、拆解任务、把控进度、解决复杂问题 |
| 102300226 徐江山 | 基于前端技术栈实现页面开发，保障界面交互流畅 |
| 102300218 林柏林 | 基于前端技术栈实现页面开发，保障界面交互流畅 |
| 102300033 林嘉乐 | 环境配置、测试用例、执行测试，汇报展示的 PPT |
