汽车组合开关国替应用方案
墨衍会员 · AI 创作全网分发 墨衍智能分发 通过墨衍一键同步至各平台 可同步平台 CSDN微信公众号微博知乎掘金百家号博客园抖音小红书 你的文章也可以这样分发 墨衍会员 ¥399起/年，写一次发全网
我也要 关注 + 加入社区

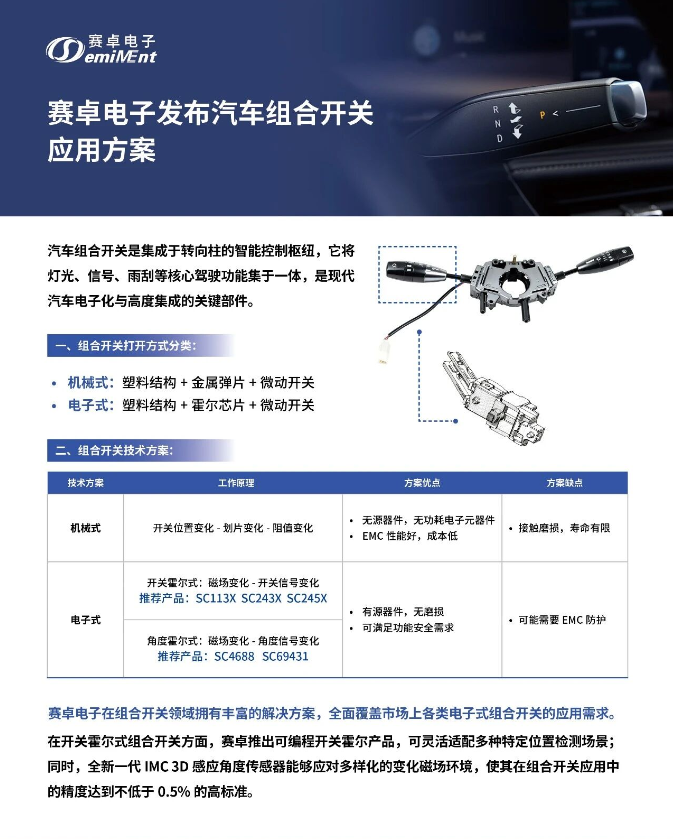

图片引用赛卓官方
汽车组合开关是车身控制模块需求中的核心智能控制枢纽，集成灯光、信号、雨刮等驾驶功能，是现代汽车电子化、集成化的关键部件。小编作为芯片人，推出的汽车组合开关应用方案，既是高性价比的国产替代方案，也能覆盖多场景的汽车电子需求！！
一、方案分类：2 类技术路径
- 机械式方案：采用塑料结构 + 金属弹片 + 微动开关，具备 EMC 性能好、成本低的特点，但存在接触磨损问题
- 电子式方案：基于非接触式位置检测技术，以位置传感器芯片为核心，搭配塑料结构 + 霍尔芯片 + 微动开关，无接触损耗，适配更高的功能安全要求
二、方案所需的资源（IC）：
小编找到的的车规封装IC，覆盖电子式组合开关全场景，核心名称/系列及优势如下：
1. SC243X 单极霍尔开关
- 核心认证：AEC-Q100 认证
- 技术亮点：多种灵敏度可选、温度补偿技术、电源反接保护（-28V）
- 封装形式：车规级封装（3 脚 SOT23-3L (SO)）
2. SC245X 可编程微功耗霍尔开关
- 功能安全：AEC-Q100 认证、ISO 26262 功能安全（如 ASIL B）
- 技术特性：宽电压（3V-40V）、可编程参数（单极 / 全极、功耗模式等）、噪声抑制技术（EMC/ESD 高抗干扰）
- 封装形式：TO-92S(UA)、SOT23-3L(SO)
3. SC4688 高精度可编程线性输出霍尔
- 核心能力：高精度模拟输出、温度补偿技术、信号调理支持
- 认证与设计：AEC-Q100 认证、高可靠性芯片设计
- 性能优势：磁场响应频率达 2kHz，工作温度范围内误差≤2%
- 封装形式：TO-92U、SOP-8
4. SC69431角度位置传感器
- 技术原理：基于 IMC 3D 感应，支持多平面角度 / 位移检测
- 功能安全：AEC-Q100 认证、ISO 26262 功能安全
- 输出模式：模拟 / PWM/SPI/SENT/PSI5 等多模式可选
- 封装优势：SOP-8、TSSOP-16 双路冗余等
大概就是这样了，如果大家有更好的方案，可以推荐给我使用哦！！
