Redis存储原理与数据模型

Redis存储原理与数据模型
1. Redis真的是单线程吗？
1.1 为什么命令处理是单线程的？
1.2 单线程如何处理高并发网络IO？
1.3 redis为什么这么高效？
2. 对象编码：灵活的数据结构适配
2.1 字符串 (string)
2.2 列表 (list)
2.3 哈希 (hash)
2.4 集合 (set)
2.5 有序集合 (zset)
3.跳表（skiplist）
3.1 什么是跳表？
3.2 Redis中的跳表实现
3.3 跳表 vs B+树
3.4 跳表操作示例
4.数据组织：全局哈希表与渐进式rehash
3.1 哈希冲突与负载因子
3.2 渐进式rehash
5. IO多线程：突破网络瓶颈
5.1 工作原理
5.2 配置与建议
6. 总结

Redis作为当下最流行的键值对存储系统，以其高性能、丰富的数据结构和简洁的API赢得了广大开发者的青睐。然而，要真正用好Redis，理解其背后的存储原理与数据模型至关重要。本文将从线程模型、对象编码、数据组织、内存优化等多个维度，深入剖析Redis的内部世界。

1. Redis真的是单线程吗？

很多初学者会认为Redis是单线程的，实际上这个说法并不准确。准确的说法是：Redis处理客户端命令请求的核心逻辑是单线程的，但Redis进程本身并不只有这一个线程。

一个典型的Redis Server进程包含多个线程：

redis-server主线程：负责处理命令请求、解析协议、执行命令、响应客户端，以及执行常规的维护任务（如过期键清理、rehash等）。
后台线程（bio，Background I/O）：通常有三个，分别处理三种不同类型的后台任务：
- bio_close_file：关闭文件描述符（如AOF重写后的旧文件）。
- bio_aof_fsync：将AOF缓冲区数据刷盘（fsync）。
- bio_lazy_free：惰性释放大对象内存（如删除大key时，避免阻塞主线程）。
IO线程（io_thd_\*）：从Redis 6.0开始引入，用于分担网络读写的CPU开销（后面会详细讲解）。
jemalloc后台线程：内存分配器jemalloc本身也会启动后台线程进行内存管理。

所以，Redis并不是单线程的，只是命令执行阶段被设计为单线程。那么问题来了：为什么命令处理要单线程？单线程不会成为瓶颈吗？

1.1 为什么命令处理是单线程的？

Redis选择单线程处理命令，主要基于以下几点考虑：

内存操作极快：Redis是内存数据库，所有数据都在内存中，操作速度是磁盘的十万倍以上。即使单线程，CPU也往往不是瓶颈，网络IO和内存带宽才是。
避免多线程竞争：多线程环境下需要加锁来保护共享数据结构，加锁不仅带来性能损耗，还会增加代码复杂度和死锁风险。单线程天然避免了这些问题。
减少上下文切换：多线程频繁切换CPU上下文，会浪费大量CPU时间，而单线程则没有这个开销。
数据结构高效：Redis精心设计的数据结构（如哈希表、跳表、压缩列表等）在单线程下已经能达到极高的吞吐量。
渐进式rehash：通过将耗时的rehash操作分摊到每次请求中，避免了集中式扩容带来的卡顿。

正是这些设计，使得单线程的Redis在大多数场景下依然能达到每秒十万甚至百万级别的QPS。

1.2 单线程如何处理高并发网络IO？

虽然命令执行是单线程，但Redis却能同时处理成千上万个客户端连接，这得益于 IO多路复用 机制。Redis在6.0版本之前，网络读写也是单线程的，但它通过操作系统提供的IO多路复用接口实现了非阻塞网络IO。

简单来说，主线程会维护一个事件循环，将所有客户端的套接字注册到epoll中。当某个套接字可读或可写时，epoll会通知主线程，主线程再依次处理这些就绪的事件。这种模型下，一个线程就能高效地管理海量连接，完全不需要为每个连接创建单独的线程。

Redis 6.0引入IO多线程后，网络数据的读取和解析才被交给多个线程并行处理，但事件监听和命令执行依然在主线程完成。

1.3 redis为什么这么高效？

除了单线程和IO多路复用，Redis的高效还体现在对各类任务的精细优化上：

内存数据库：直接操作内存，速度很快。
CPU密集型计算：使用hashtable将大部分操作的时间复杂度降至O(1)；对于扩容缩容，采用渐进式rehash将耗时的迁移工作分散到多个命令中。同时redis的数据结构也很高效，可以在执行效率和空间占用间保持平衡。

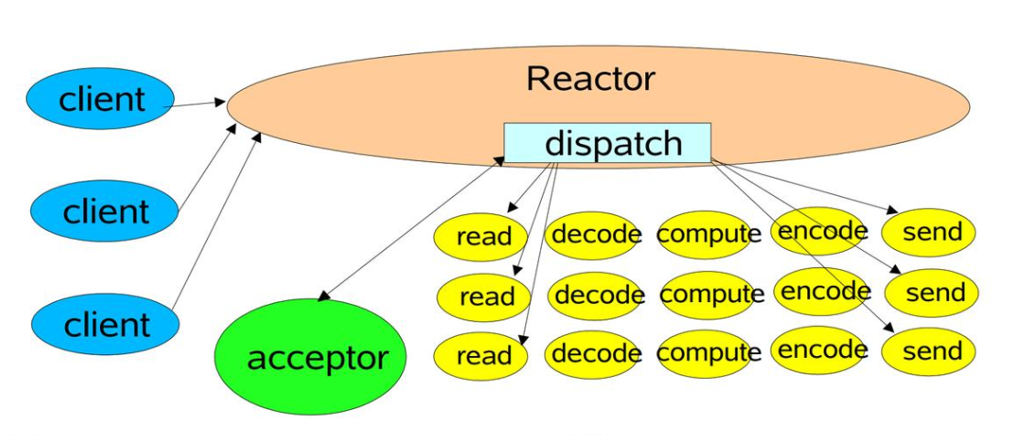

网络IO密集型任务：采用Reactor模型，并在6.0之后引入IO多线程来加速数据读写和协议解析。
磁盘IO密集型任务：在RDB持久化和AOF重写时，利用fork创建子进程，并借助操作系统的写时复制（COW）技术，避免主线程阻塞。

2. 对象编码：灵活的数据结构适配

Redis之所以支持丰富的数据类型（字符串、列表、哈希、集合、有序集合），是因为底层为每种类型提供了多种编码方式，根据数据特征动态切换，以在时间和空间上达到最佳平衡。

在深入了解各类型之前，需要先认识Redis中的通用对象结构——redisObject。每个键值对的值都被包装成一个redisObject，其定义如下（简化）：

typedef struct redisObject {
    unsigned type:4;      // 对象类型（string, list, hash, set, zset）
    unsigned encoding:4;  // 底层编码（int, embstr, raw, hashtable, ziplist...）
    unsigned lru:24;      // LRU时间戳或LFU计数器
    int refcount;         // 引用计数，用于共享对象和内存回收
    void *ptr;            // 指向底层数据结构的指针
} robj;

redisObject固定占用16字节（4+4+24位共4字节，加上4字节refcount和8字节ptr）。下面我们分别看每种类型的编码方式。

2.1 字符串 (string)

字符串的编码分为三种：

int：如果字符串可以表示为64位有符号整数（长度不超过20字节，且能转为long），则直接以整数形式存储，节省空间。
embstr：如果字符串长度小于等于44字节，采用嵌入式字符串。所谓embstr，就是将redisObject和字符串内容分配在连续的内存块中（一次内存分配），并且充分利用CPU缓存行（64字节）。
raw：字符串长度大于44字节，使用简单动态字符串（SDS）存储，redisObject和SDS分开分配。

为什么分界线是44字节？
这与内存分配器、缓存行和SDS结构有关。

redisObject固定占用16字节（4位类型+4位编码+24位LRU+4字节引用计数+8字节指针）。
内存分配器jemalloc或tcmalloc通常按2的幂次分配内存（如16、32、64字节）。
CPU缓存行通常为64字节，一次连续读取64字节效率最高。
SDS（简单动态字符串）在Redis 5.0之后分为sdshdr8等类型，占用3字节头部（len、alloc、flags），加上字符串末尾的'\0'占1字节，可以更好的适配c的字符串函数。
因此，64 - 16 (redisObject) - 3 (sdshdr8) - 1 ('\0') = 44，恰好是64字节缓存行内能容纳的最大字符串长度，且只需一次内存分配。

SDS的优势：除了常数时间的获取长度、预分配内存减少重分配外，SDS是二进制安全的，可以存储任意数据（包括'\0'），并能兼容C字符串函数。

2.2 列表 (list)

Redis 3.2之前，列表使用ziplist（压缩列表）或linkedlist（双向链表）。3.2及之后版本统一使用 quicklist 编码。quicklist是双向链表和压缩列表的结合体：每个节点是一个ziplist，节点之间用指针连接。

ziplist：内存连续，存储紧凑，适合元素少、元素小的场景。但插入删除中间元素需要内存移动，复杂度O(N)。
linkedlist：每个节点独立分配，插入删除快，但内存碎片多，且每个节点需要两个指针（prev、next），开销较大。
quicklist：将大的linkedlist拆分成多个小的ziplist，每个ziplist大小可以通过list-max-ziplist-size配置（默认为-2，表示单个ziplist不超过8KB）。这样既保留了链表插入删除快的特性，又通过ziplist减少了指针开销，提升了内存效率。

2.3 哈希 (hash)

哈希有两种编码：

ziplist：当哈希键的所有字段和值的字符串长度都小于64字节，且字段个数小于512时，使用压缩列表。ziplist将字段和值顺序存储，节省内存。
hashtable：当条件不满足时，转换为字典（dict）结构，以支持O(1)的查找。

2.4 集合 (set)

集合也有两种编码：

intset：当所有元素都是整数，且元素个数不超过512时，使用整数集合。intset是一个有序的整数数组，支持二分查找。
hashtable：当不满足上述条件时，转换为字典，键为元素值，值为NULL。这里只用到了字典的键，值部分浪费了8字节指针，但为了统一实现，这种开销可以接受。

2.5 有序集合 (zset)

有序集合同样有两种编码：

ziplist：当元素个数小于128，且所有成员字符串长度小于64字节时，使用压缩列表。元素按分数升序排列，节省内存。
skiplist：当条件不满足时，同时使用跳表（skiplist）和哈希表（dict）。跳表维护有序性，哈希表实现O(1)的成员查找。两者通过指针共享相同的元素对象，避免内存翻倍。

3.跳表（skiplist）

跳表是Redis实现有序集合（编码为skiplist时）的关键数据结构。理解跳表有助于深入掌握ZSET的各种操作性能。

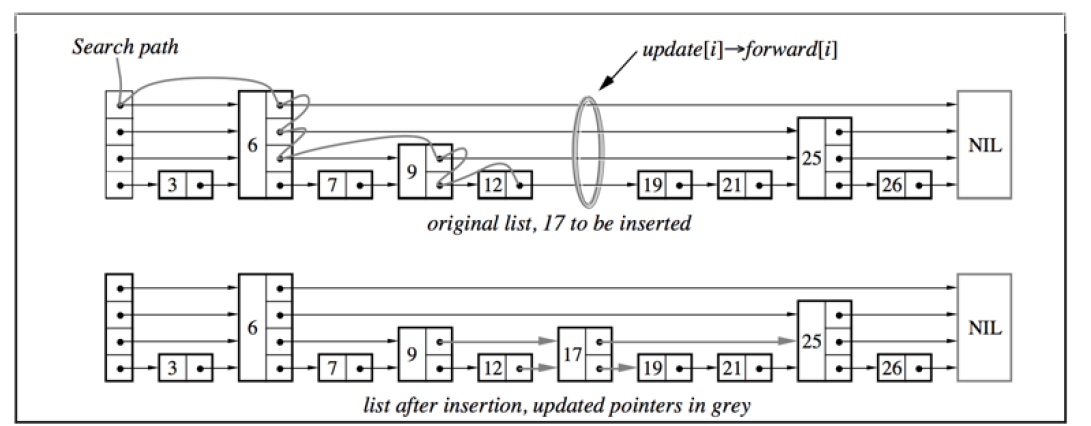

请添加图片描述

3.1 什么是跳表？

跳表是一种多层级的有序链表，它通过在原始链表上建立若干级“索引”来实现近似二分查找的效果。平均时间复杂度为O(logn)，最坏情况O(n)，但通过随机化层高，实际性能接近平衡树。

跳表的性质：

每个节点包含一个成员（member）和分数（score），节点按分数升序排列，分数相同时按成员字典序排列。
每个节点有一个随机的层高（level），层高为k的节点包含k个向前的指针（level[0]到level[k-1]）。
第0层（最底层）是一个包含所有节点的有序链表。
第i层是第i-1层的子集，形成“跳跃”的索引。
查询时从最高层开始，每一层尽可能向右走，直到无法前进再降层，最终在最底层找到目标。

3.2 Redis中的跳表实现

Redis对经典跳表做了以下定制：

最大层高限制为32（ZSKIPLIST_MAXLEVEL）。这是经过权衡的：2^32 > 40亿，对于最多容纳数亿个元素的有序集合完全足够，同时避免了过高的内存开销。
层高随机概率为1/4（而不是常见的1/2）。每次创建新节点时，随机生成层高，P=0.25。这意味着平均每个节点有1/(1-0.25)=1.33个指针，内存占用更低，同时查找效率依然接近O(logn)（实际常数略大，但可接受）。
每个节点除了前进指针外，还包含一个后退指针（backward），用于实现反向遍历（如ZREVRANGE）。后退指针只存在于第0层。
同时使用哈希表：为了支持O(1)的按成员查找分数（如ZSCORE），Redis在跳表之外还维护了一个字典（dict），键为成员，值为分数和跳表节点的指针（或直接存储分数）。两者通过指针共享同一个节点对象。

3.3 跳表 vs B+树

为什么有序集合不选用B+树？

实现复杂度：跳表的插入、删除、查找逻辑简单，不需要像B+树那样处理节点的分裂、合并、平衡旋转等复杂操作，代码易维护且不易出错。
范围查询性能：跳表的最底层链表天然支持范围查询（ZRANGE、ZREVRANGE），只需找到起始节点然后向后遍历即可。B+树同样支持范围查询，但需要额外维护叶子节点的链表指针。
内存占用：Redis限制了跳表的最大层高为32，且概率为1/4，平均每个节点的指针数约为1/(1-0.25)=1.33个，而B+树每个节点通常有几十到上百个指针（取决于阶数），在元素数量较少时，B+树的内存效率反而更低。
并发友好性：虽然Redis是单线程执行命令，但持久化时fork子进程会复制页表。跳表指针结构简单，写时复制影响小。

综上，跳表在Redis的场景下是一个简单、高效、内存友好的选择。

3.4 跳表操作示例

查找：从最高层开始，比较当前节点的下一个节点的分数与目标分数。若下一个节点分数小于目标，则继续向右移动；若大于目标或为NULL，则降一层。重复直到第0层，再向右找到目标。

插入：先随机生成新节点的层高（1~32）。然后从最高层向下查找，记录每一层插入位置的前驱节点。最后新建节点，调整每一层前驱节点的前进指针，使其指向新节点，新节点指向原来后继。同时更新后退指针。

删除：类似插入，找到每层的前驱节点，然后逐个修改指针。如果删除的节点是最高层中唯一节点，可能需要降低跳表的最大层高。

跳表的性质：

4.数据组织：全局哈希表与渐进式rehash

Redis将所有键值对存储在一个全局哈希表中，这个哈希表的结构由dict.h/dict定义：

typedef struct dict {
    dictType *type;
    void *privdata;
    dictht ht[2];        // 两个哈希表，用于渐进式rehash
    long rehashidx;      // rehash进度，-1表示未进行
    int16_t pauserehash; // 是否暂停rehash
} dict;

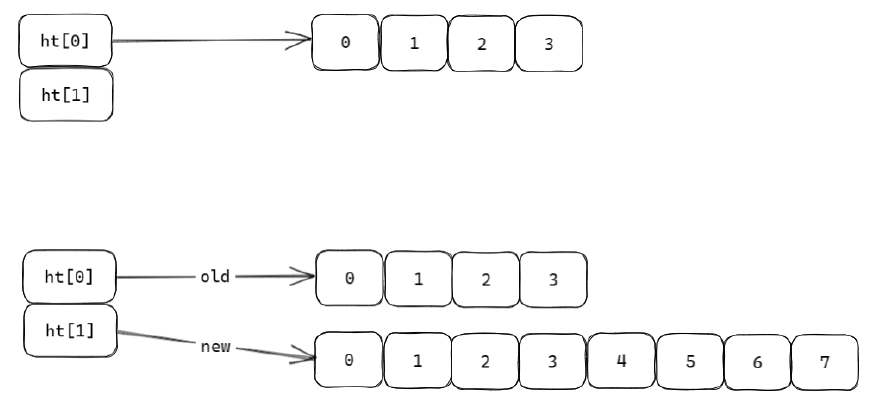

请添加图片描述

ht[0]是主哈希表，ht[1]用于rehash时的备用表。
每个哈希表（dictht）是一个数组，数组元素是dictEntry（键值对+链表指针），用于解决哈希冲突。

3.1 哈希冲突与负载因子

当多个键经过哈希函数计算后映射到同一个数组槽位时，就发生了哈希冲突。Redis采用链地址法解决：每个槽位对应一个链表，冲突的节点通过next指针串联。

负载因子 = used / size，其中used是已存储元素个数，size是哈希表数组长度。

负载因子越小，冲突概率越低，但内存利用率低。
负载因子越大，冲突越严重，查找效率下降。

Redis的负载因子阈值设计如下：

扩容：当负载因子 > 1 时，触发扩容（新size为原size的2倍）。
特殊扩容：如果正在进行RDB持久化或AOF重写（fork子进程），为了避免内存页复制（写时复制）带来的额外开销，会暂时阻止扩容。但如果负载因子 > 5，说明冲突已非常严重，即使正在fork也会立即扩容。
缩容：当负载因子 < 0.1 时，触发缩容。新size取恰好大于等于used的2的N次方（例如used=9，则新size=16）。
