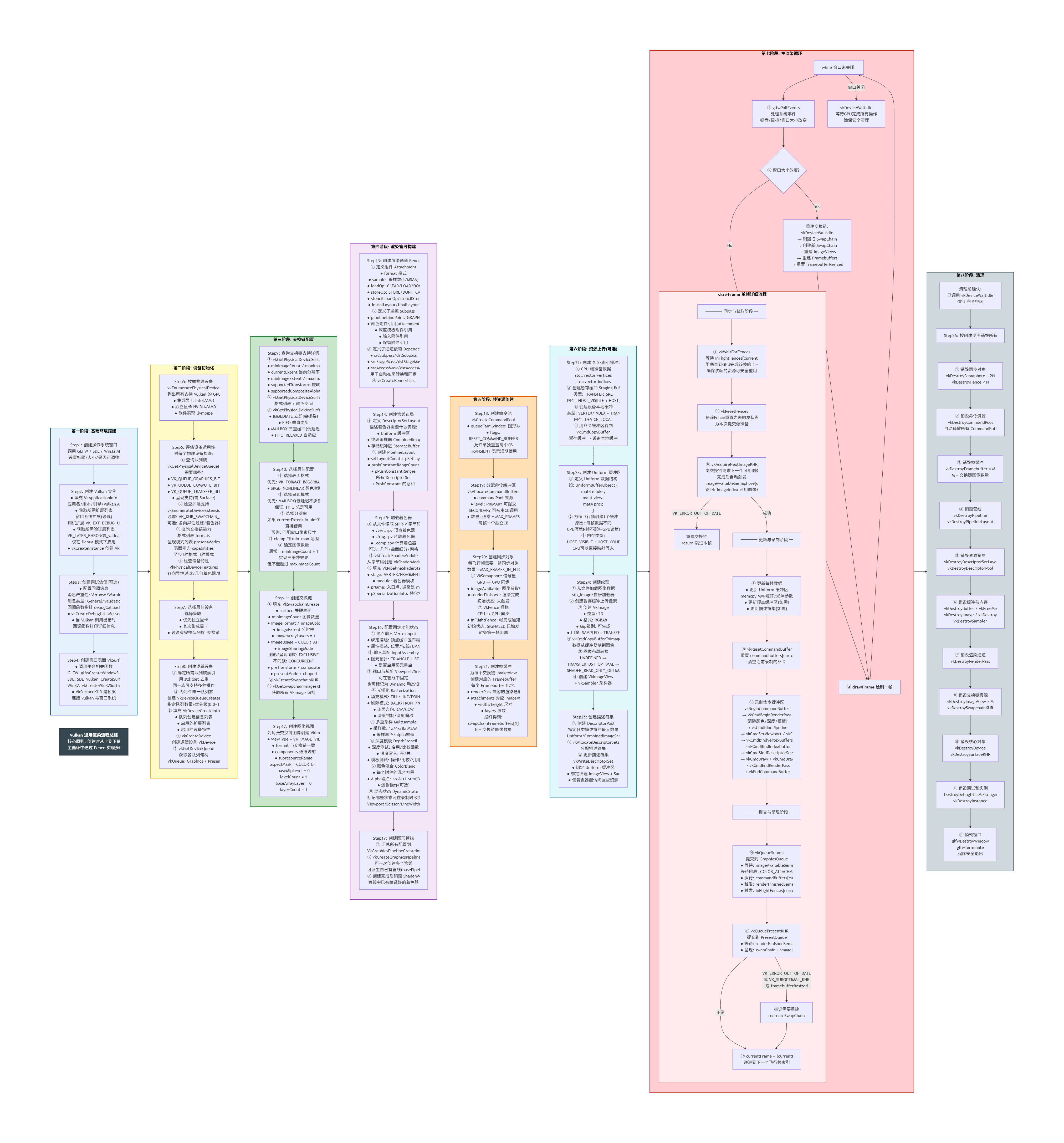

Vulkan 通用渲染流程完整总图

OpenTK 2026-05-29 16:54:59

各阶段核心对象速查表

阶段	核心Vulkan对象	数量	作用
①	`VkInstance` `VkSurfaceKHR` `DebugMessenger`	各1	连接Vulkan库与操作系统窗口
②	`VkPhysicalDevice` `VkDevice` `VkQueue`	设备1, 队列2+	选择GPU, 创建交互接口
③	`VkSwapchainKHR` `VkImage[]` `VkImageView[]`	交换链1, 图像N	管理屏幕显示缓冲区链
④	`VkRenderPass` `VkPipelineLayout` `VkPipeline`	各1+	定义从顶点到像素的完整处理流程
⑤	`VkCommandPool` `VkCommandBuffer[]` `VkSemaphore[]` `VkFence[]` `VkFramebuffer[]`	CB=飞行帧数, 同步=2x飞行帧数, FB=图像数	多帧并行渲染基础设施
⑥	`VkBuffer` `VkImage` `VkDescriptorSet` `VkSampler`	按需	顶点/纹理/Uniform等实际数据
⑦	`while`循环 + 每帧录制命令	持续运行	录制命令→提交→呈现
⑧	逆序 `vkDestroy*`	销毁所有	安全释放所有GPU资源

三条核心同步规则

text

1. Fence    (CPU↔GPU):   vkWaitForFences 确保CPU不覆盖GPU正在使用的帧资源
2. Semaphore (GPU↔GPU):  ImageAvailable → 渲染开始, 渲染完成 → 呈现开始
3. 帧索引轮转:          currentFrame = 0 → 1 → 0 → 1 → ...  每帧用独立资源组
