单个档案库房智能化布点布线设计图分析

[北京盛世宏博]

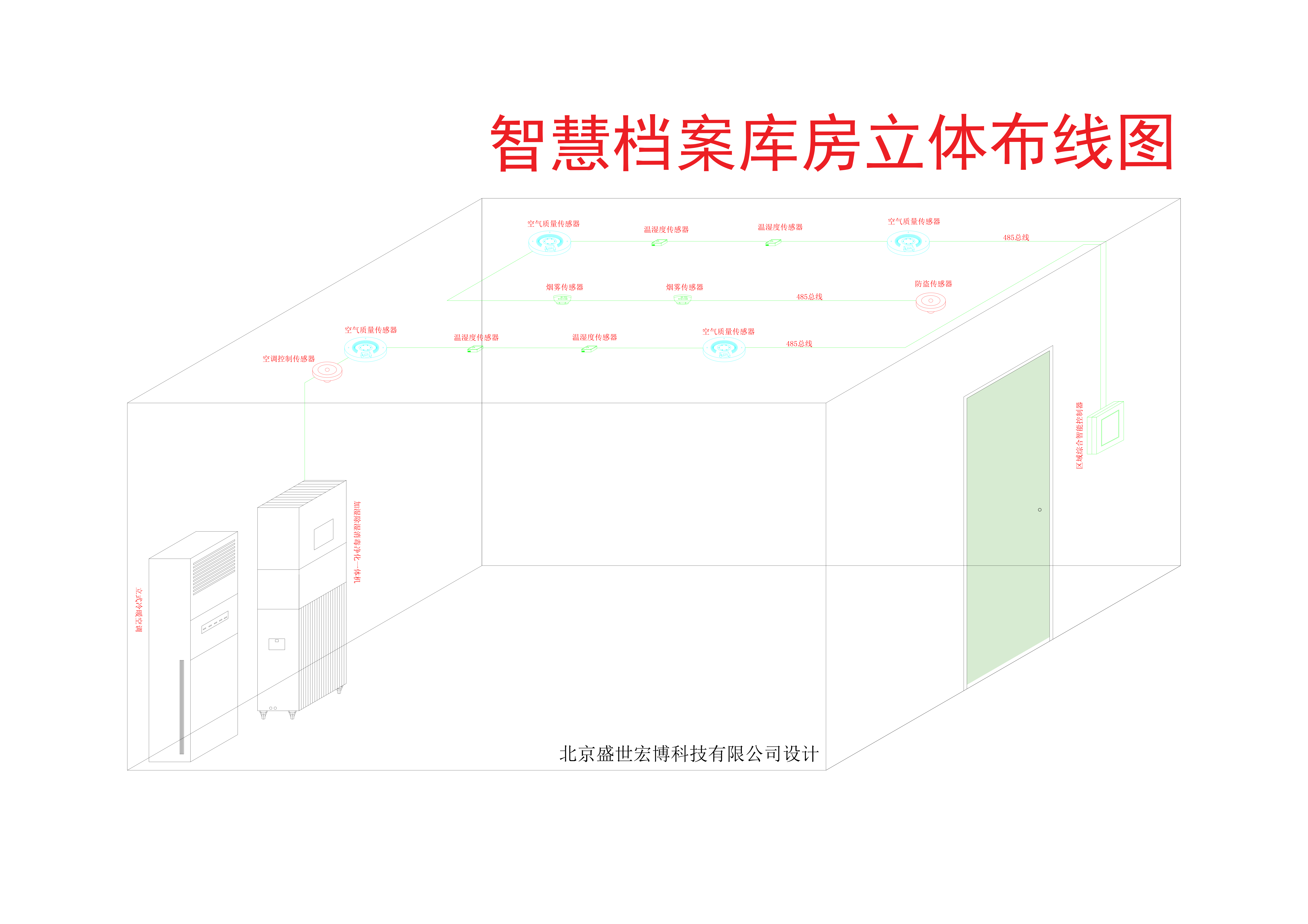

一、系统组网架构

库房内所有环境监测传感器统一采用 RS485 总线手拉手串联布线方式，组成三条独立采集回路，每条回路线缆最终汇总接入库房右侧壁挂式区域采集智能控制器，实现全库房传感数据集中采集、就地汇总，布线简洁便于后期检修扩容。

二、传感器安装与供电

1. 安装方式：空气质量传感器、温湿度传感器、烟雾传感器、防尘传感器、空调控制传感器全部为吊顶 / 壁挂式安装，部署于库房吊顶区域，均匀分布在库房空间内，全方位采集库房温湿度、空气质量、烟雾、粉尘等环境参数。

2. 供电规格：整套传感设备统一采用 DC 24V 弱电供电，符合档案库房弱电施工规范，无强电安全隐患，避免漏电、起火威胁档案安全。

三、三条 485 回路配置分工

1. 上层总线回路 串联 2 台空气质量传感器、2 路温湿度传感器，重点监测库房上部空间空气成分、温湿度变化，档案堆叠上层环境最易受潮霉变，以此精准监测霉变诱因。

2. 中层总线回路 串联 2 台烟雾传感器、1 台防尘传感器，负责库房防火烟感监测与粉尘浓度监测，防范火灾隐患、避免粉尘附着腐蚀纸质档案。

3. 下层总线回路 布置空调控制传感器、空气质量传感器与温湿度传感器，联动左侧立式精密空调、一体化恒温恒湿机组，实时采集靠近空调区域的环境数值，实现温湿度闭环自动调控。

四、联动控制逻辑

1. 各类传感器实时采集环境数据，经由 485 总线上传至区域采集智能控制器；

2. 控制器分析温湿度、空气质量数据，下发指令联动恒温恒湿精密空调，自动启停除湿、加湿、净化、通风功能，将库房温湿度恒定在档案保管标准区间；

3. 烟雾传感器触发报警信号后，控制器可联动消防系统、门禁系统，完成防火联动处置。

五、系统优势

1. 手拉手 485 布线减少线缆用量，降低库房布线杂乱问题，适配档案整洁管控要求；

2. DC24V 弱电供电，杜绝强电带来的火灾、受潮短路风险；

3. 分布式布点监测，全域掌握库房环境，既能防火防尘，又可精准控温控湿，满足纸质档案长期安全储存规范。
