5G/4G通信基站全域环境监测智能化改造方案

[北京盛世宏博]

原标题：POE以太网温湿度变送器在通信基站温湿度监控中的应用及全套监控方案

北京盛世宏博科技有限公司效果图

一、方案概述

通信基站作为5G/4G网络信号覆盖、数据传输、通信调度的核心基础设施，内部部署基站主设备、传输设备、蓄电池组、UPS电源、配电柜等关键精密设备。基站机房温湿度异常是引发设备故障的核心隐患：温度过高会导致通信设备芯片过载、性能衰减、频繁宕机，大幅缩短设备使用寿命；湿度过高易造成设备凝露、电路板短路、金属部件锈蚀，引发通信中断、信号干扰；湿度过低则会产生静电，击穿精密电子元器件，诱发隐性设备故障。

传统基站温湿度监测多采用RS485传感设备、独立温湿度计，存在布线繁琐、供电不稳定、传输距离受限、抗干扰能力弱、无法远程集中管控等问题，难以适配偏远、分散、数量庞大的通信基站运维需求。本方案采用POE供电+RJ45以太网信号传输的温湿度变送器，依托网线一线实现供电与数据双向传输，基于TCP/IP、Modbus TCP标准协议组网，搭建一套全覆盖、高精度、低功耗、易运维的基站温湿度远程监控系统，实现全网基站环境数据实时采集、超标告警、数据溯源、智能联动、集中运维，全面保障通信基站设备稳定运行与网络通信持续畅通。

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

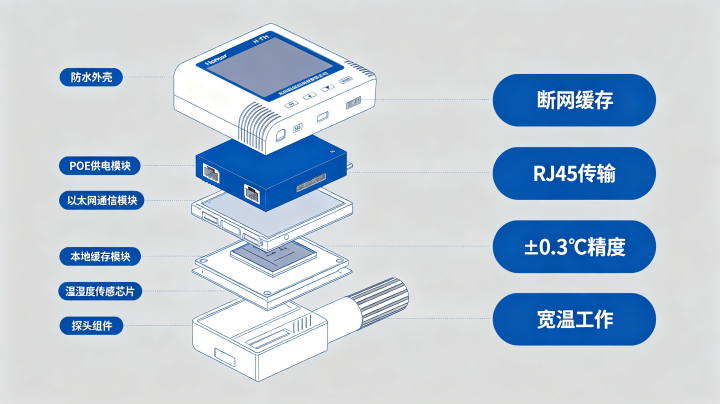

二、核心设备技术优势（POE以太网温湿度变送器）

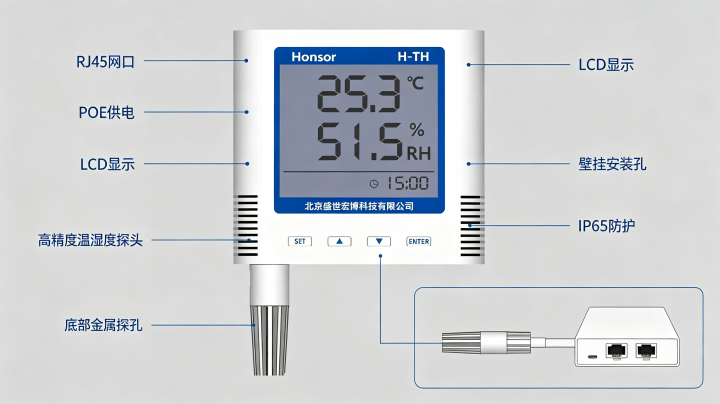

本方案核心监测设备为工业级POE以太网温湿度变送器，专为通信基站复杂电磁环境、户外半户外部署场景研发，核心性能与适配优势如下：

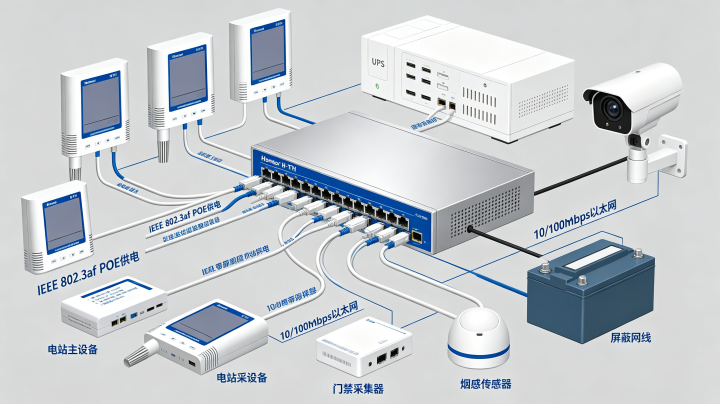

• 一线双供，布线极简：支持IEEE 802.3af标准POE供电，无需单独布设电源线缆，仅通过超五类/六类屏蔽网线即可同时完成设备供电与RJ45网络数据传输，大幅减少基站机房布线工程量，降低线路杂乱引发的安全隐患，适配存量基站改造与新建基站部署场景。

• 稳定传输，抗干扰强：采用10/100Mbps以太网传输，数据延迟≤100ms，支持TCP/IP、Modbus TCP通用协议，可直接接入基站内网、动环监控平台，有效抵御基站设备高频电磁干扰（EMC Class 3工业级抗干扰标准），杜绝数据丢包、乱码问题，传输稳定性远超传统RS485总线设备。

• 高精度监测，适配基站标准：内置进口数字传感芯片，测温范围-40℃~85℃，测湿范围0%RH~100%RH，测量精度可达±0.3℃、±2%RH，同时支持露点温度计算，完全满足通信基站机房恒温恒湿监测要求，可精准捕捉细微环境波动。

• 工业级耐候，适配多场景：设备防护等级达IP65及以上，搭载抗盐雾、防腐蚀涂层，可适应室内基站机房、户外一体化基站、偏远山区基站、沿海高湿盐雾基站等复杂环境，宽温工作设计可抵御极端高低温环境，全年稳定运行。

• 灵活组网，兼容性强：支持固定IP、DHCP自动获取IP两种组网模式，可单基站独立部署，也可多基站跨区域集中组网，无缝对接运营商动环监控系统、云运维平台、组态软件，无需额外转接设备，适配各类运维体系。

• 离线缓存，数据不丢失：内置本地数据缓存模块，基站临时断网、网络波动时可自动存储监测数据，网络恢复后自动补传，杜绝数据断层，保障环境数据完整可溯源，满足运营商运维审计规范。

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

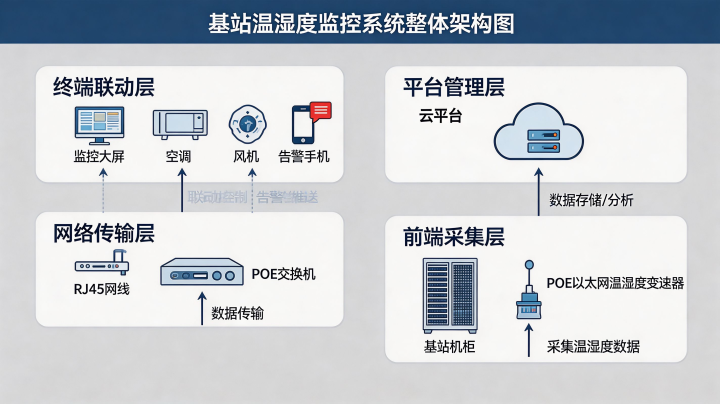

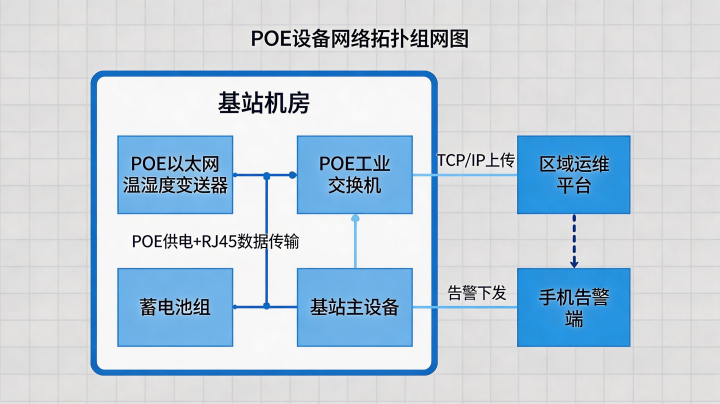

三、整体系统架构设计

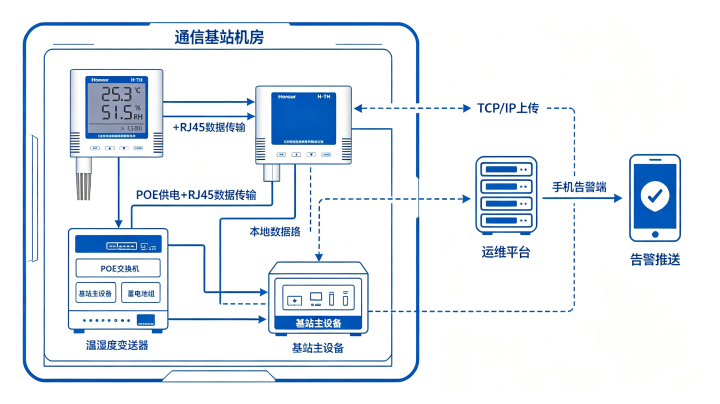

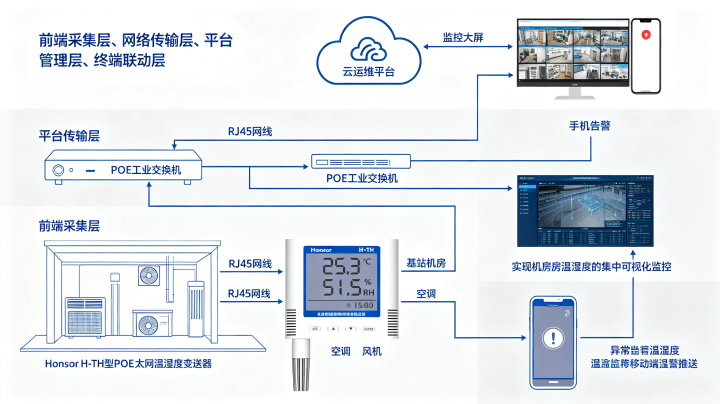

本监控系统采用“前端采集-网络传输-平台管控-终端联动”四层架构，架构简洁、稳定性高、扩展性强，适配全国分散式通信基站集中运维管理需求。

1. 前端采集层

核心设备为POE以太网温湿度变送器，根据基站机房布局、设备分布定点部署，重点覆盖机柜内部、蓄电池区域、UPS配电室、机房角落等关键点位，实时采集现场温度、湿度、露点数据，为后台监控提供精准原始数据。设备支持壁挂、吸顶、机架式多种安装方式，适配不同基站机房结构。

2. 网络传输层

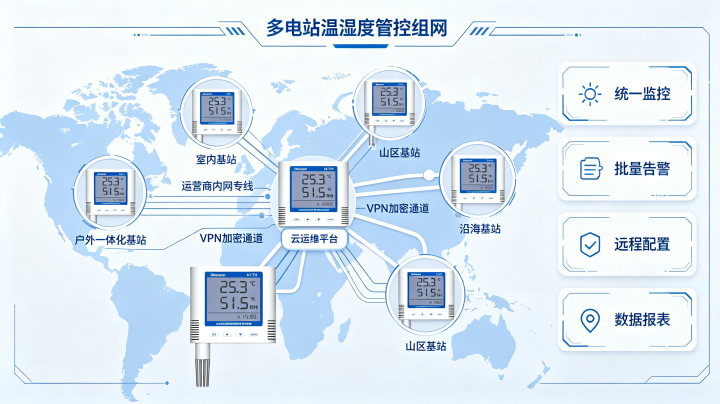

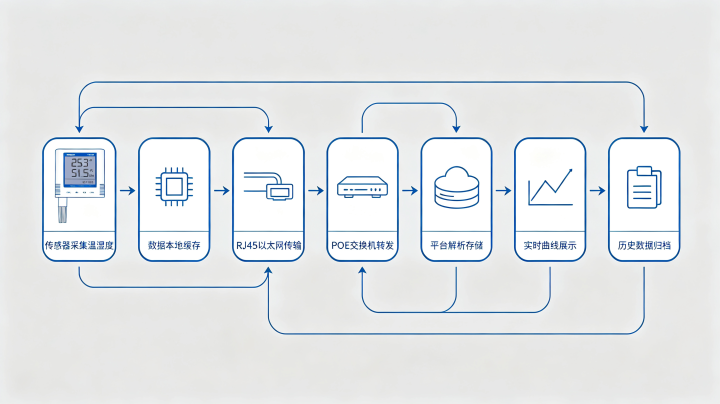

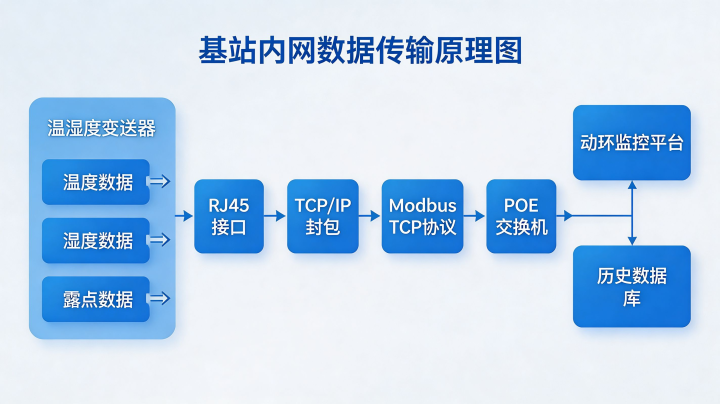

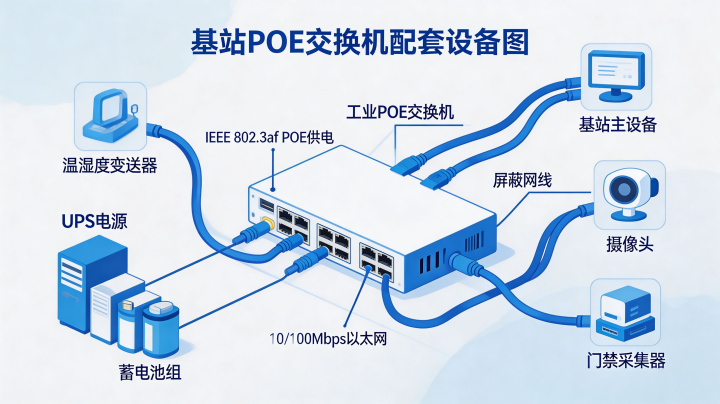

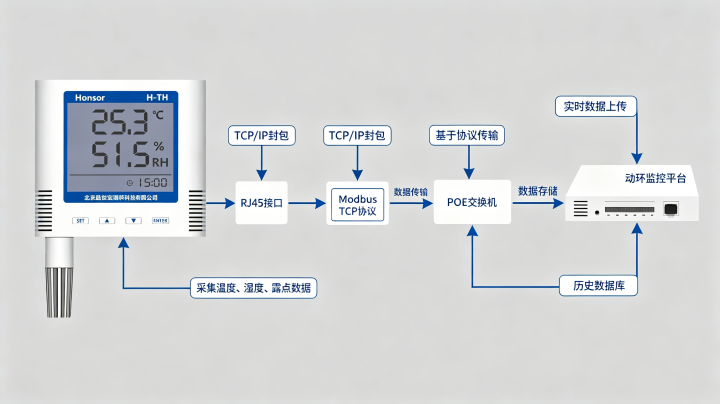

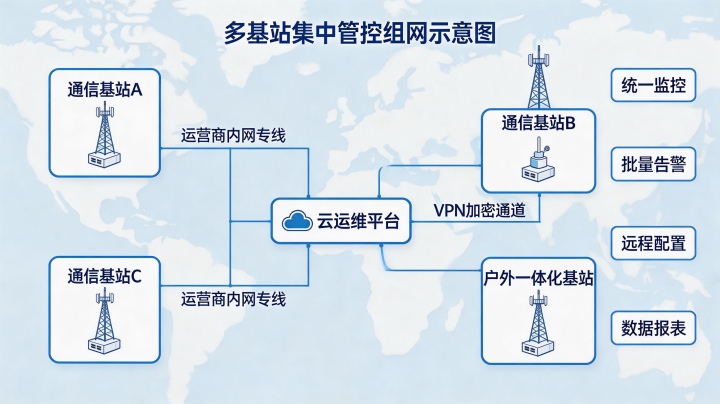

通过基站原有POE工业交换机、以太网网线搭建传输链路，变送器采集的环境数据经RJ45接口封装为TCP/IP数据包上传至内网交换机；偏远无专线基站可搭配POE延长器、4G/5G工业路由器实现网络拓展，跨区域基站通过运营商内网专线、VPN实现互联互通，全程数据加密传输，保障运维数据安全。

3. 平台管理层

部署本地动环监控平台或云端运维管理平台，支持Windows、Linux多系统适配，核心功能包含实时数据展示、历史数据存储、超标告警、报表统计、设备状态监测、远程参数配置等。平台可集中管控辖区内所有基站的温湿度数据，实现一站运维、全网监控。

4. 终端联动层

平台可联动基站空调、除湿机、风机等环境调节设备，设置阈值自动触发启停调节；同时支持手机APP、电脑客户端、短信、邮件多渠道告警推送，运维人员可实时接收异常信息，快速处置故障，实现无人值守智能运维。

四、基站点位部署详细方案

结合通信基站机房结构、设备发热特性及行业运维标准，制定标准化部署方案，兼顾监测全覆盖与成本可控，具体部署规范如下：

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

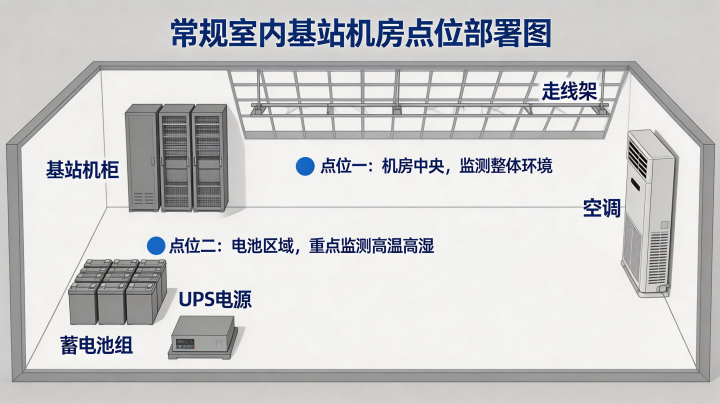

1. 常规室内基站机房

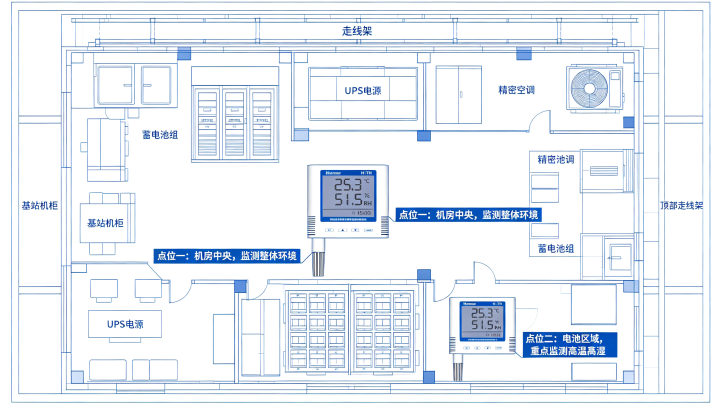

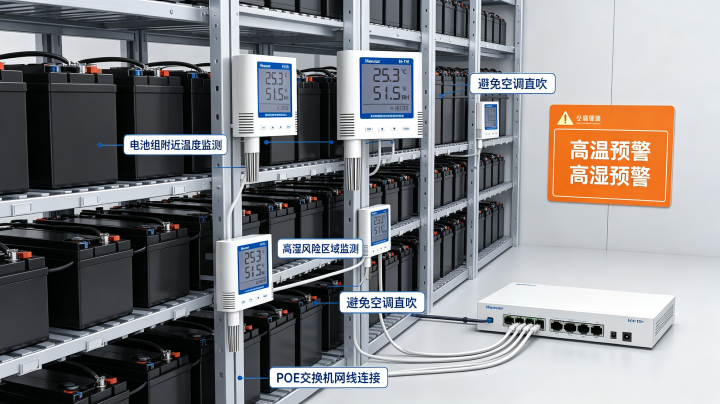

面积10-30㎡的标准基站机房，部署2台变送器：1台安装于机房中央区域，监测整体环境温湿度；1台安装于蓄电池组与UPS电源区域，重点监测电池工作环境，避免高温高湿导致电池鼓包、漏液、寿命衰减。机房高度较高时，可增设1台高位设备，监测顶部积热情况。

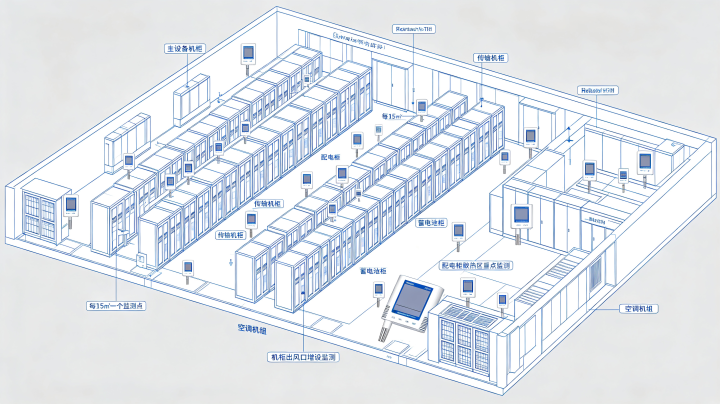

2. 大型综合基站机房

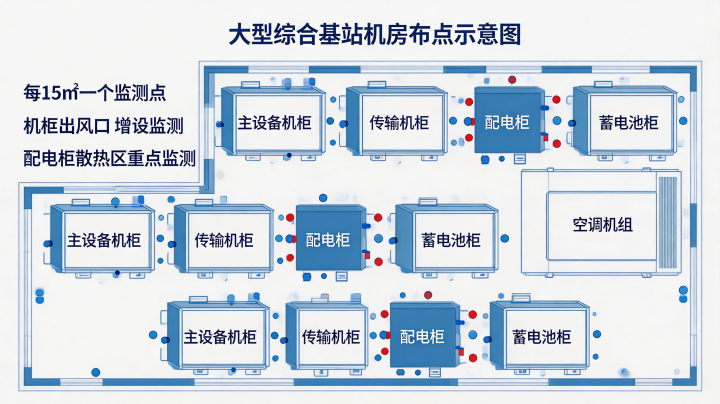

面积30㎡以上、部署多组通信机柜的大型机房，按每15㎡1台的标准均匀布点，同时在主设备机柜出风口、配电柜散热区域增设监测点位，精准捕捉设备局部高温热点，避免局部过热引发设备故障。

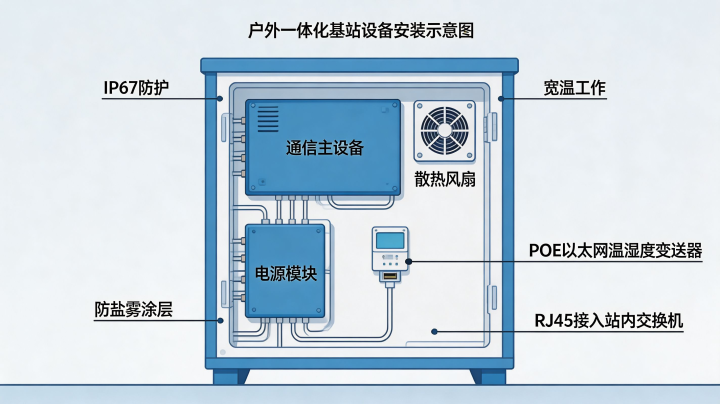

3. 户外一体化基站

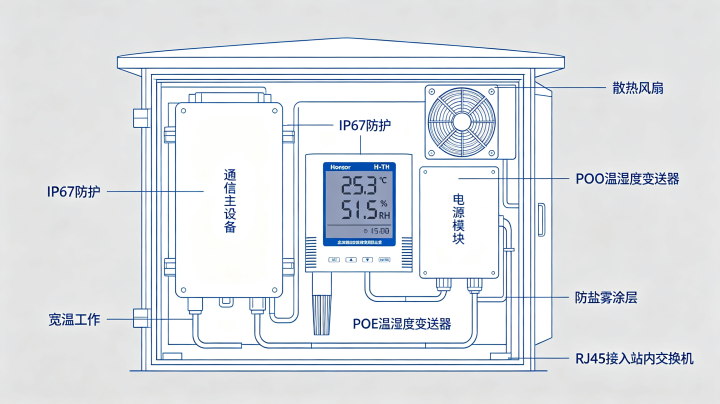

户外一体化基站箱体密闭、散热条件有限，内部易积热凝露，部署1台IP67高防护变送器，安装于箱体内部中间位置，实时监测箱内环境，适配户外高低温、风雨、盐雾恶劣环境，保障户外基站全年稳定监测。

4. 部署通用规范

设备安装避开空调出风口、风机直吹区域，避免数据采集偏差；网线采用屏蔽网线，做好防水、防老化、防电磁屏蔽处理；所有设备统一划分设备ID、绑定基站位置，实现精准定位、分区管控。

五、系统核心功能

1. 实时精准监测

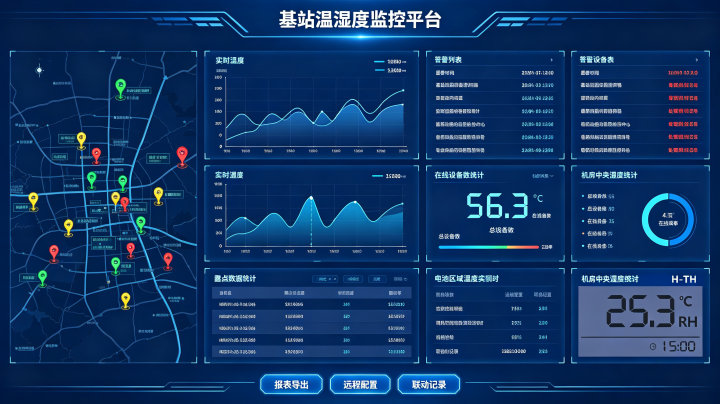

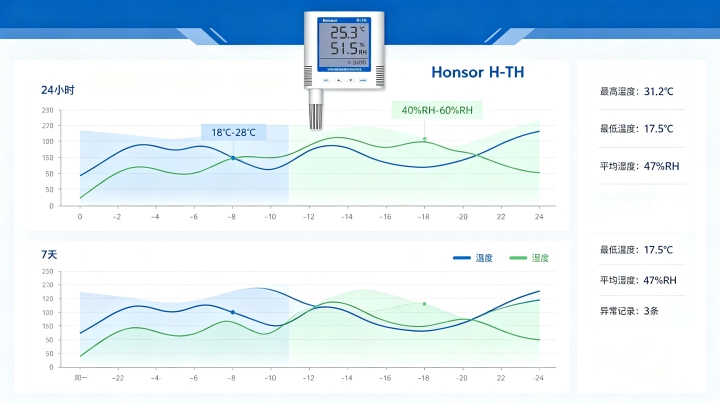

系统秒级采集基站温湿度、露点数据，平台以数字、曲线、仪表盘形式实时展示，运维人员可远程查看任意基站、任意点位的实时环境参数，掌握基站运行环境状态，数据刷新频率可自定义调节。

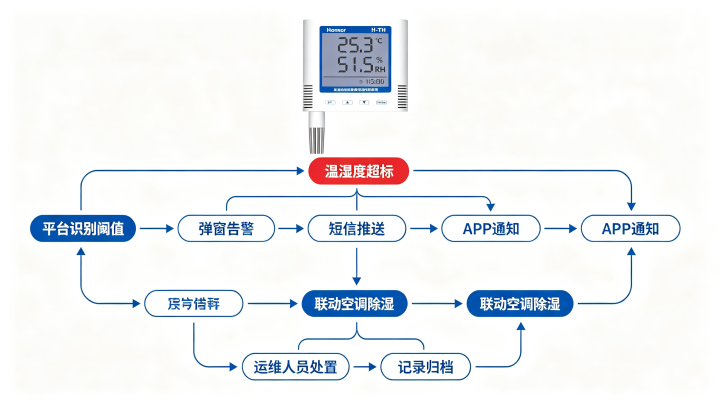

2. 多级超标告警

依据通信基站运维标准设置阈值：常规机房温度18℃-28℃、湿度40%RH-60%RH，支持自定义高低温、高低湿多级告警阈值。当环境参数超标时，平台自动弹窗告警、记录告警日志，同时通过短信、APP、邮件推送告警信息，精准标注故障基站、点位及异常数据，便于运维人员快速处置。

3. 全程数据溯源

平台自动存储所有监测数据、告警记录、设备运行日志，数据存储周期可自定义，支持历史曲线查询、数据回放、Excel报表导出，可满足运营商运维审计、故障溯源、合规检查的全部数据需求，断网缓存补传功能确保数据无遗漏。

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

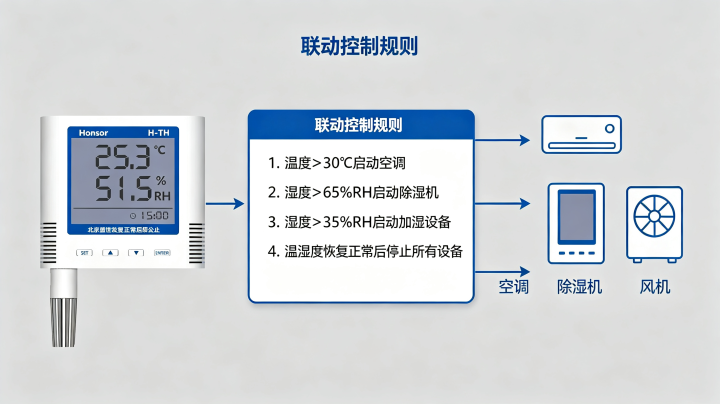

4. 智能设备联动

支持与基站空调、除湿机、排风机等设备联动，当温度过高自动启动空调降温，湿度过高自动开启除湿设备，环境恢复正常后自动停机，实现环境自主调节，降低人工运维成本，减少能源消耗。

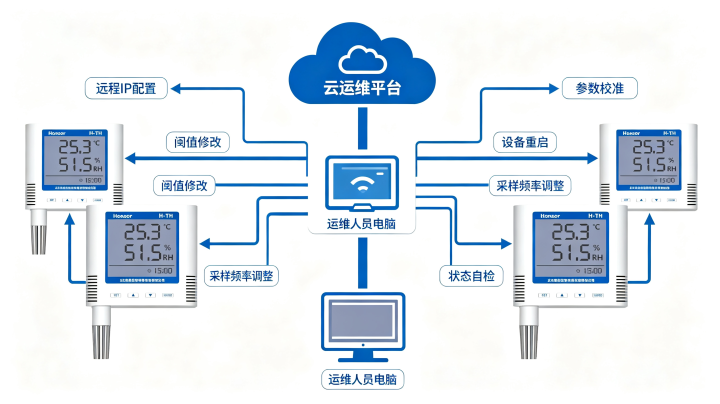

5. 远程设备运维

运维人员可通过平台远程登录变送器Web管理界面，无需现场操作，即可完成IP地址修改、阈值设置、采样频率调节、设备重启、参数校准等操作，大幅降低基站现场巡检、调试工作量，提升运维效率。

6. 设备状态自检

系统实时监测变送器在线状态、网络链路、供电状态，当设备离线、网线故障、供电异常时，及时推送故障告警，避免因设备故障导致监测盲区，保障监控系统长期稳定运行。

六、基站运维标准与阈值设置规范

结合通信行业基站运维规范，统一系统阈值标准，适配各类通信基站运行需求：

• 最优运行区间：温度18℃～28℃，相对湿度40%RH～60%RH，该区间可最大限度保障通信设备、蓄电池组稳定运行，延缓设备老化。

• 一级预警阈值：温度＜15℃或＞30℃，湿度＜35%RH或＞65%RH，触发预警推送，提醒运维人员关注环境变化，提前排查隐患。

• 二级告警阈值：温度＜10℃或＞35℃，湿度＜30%RH或＞70%RH，触发紧急告警，联动环境调节设备启动，运维人员需及时现场处置。

七、方案应用价值

1. 保障通信网络稳定运行

通过全天候精准监测，及时消除高温、高湿、静电等环境隐患，大幅降低基站设备宕机、故障概率，减少通信中断、信号异常等问题，保障5G/4G网络持续稳定覆盖。

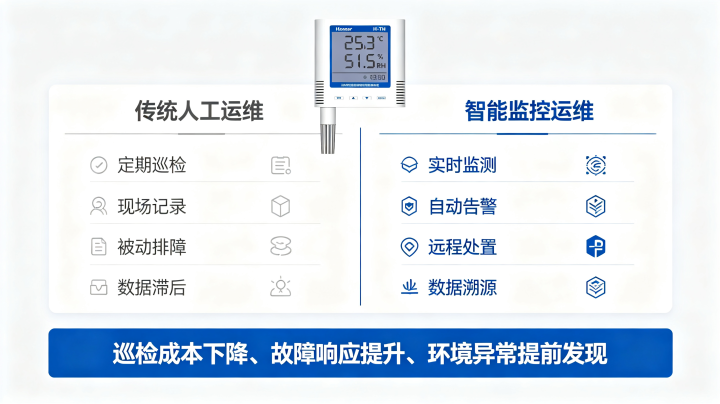

2. 大幅降低运维成本

POE一线布线简化施工部署，减少线缆与人工成本；远程集中监控、无人值守联动调节，替代传统人工定期巡检模式，大幅降低偏远基站巡检工作量，提升整体运维效率。

3. 满足合规溯源需求

全程留存完整的温湿度监测数据、告警记录、运维日志，可完全满足运营商运维考核、行业合规审计、故障溯源的标准化要求。

4. 系统扩展性强

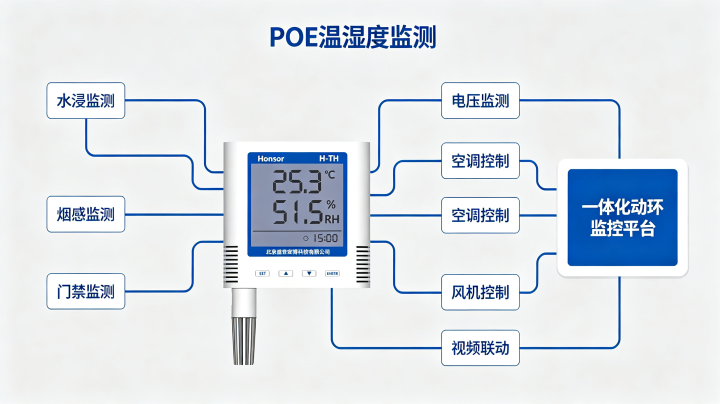

系统采用标准化网络协议，可后续拓展接入烟感、水浸、门禁、电压监测等传感设备，升级为一体化基站动环监控系统，适配基站智能化运维升级需求。

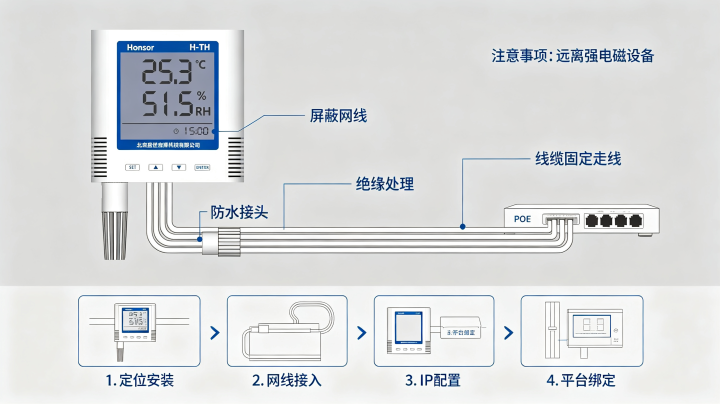

八、安装与运维注意事项

• 设备安装需远离大功率通信设备、电源变压器等强电磁辐射源，避免电磁干扰影响采集精度；布线采用屏蔽网线，做好接头防水、防尘、绝缘处理。

• 首次部署完成后，通过Web界面配置设备IP、采样频率、告警阈值，完成平台设备绑定，测试数据上传、告警推送、设备联动功能是否正常。

• 定期对变送器进行清洁除尘、精度校准，检查POE供电链路、网线连接状态，避免设备积尘、线路老化引发监测异常。

偏远基站搭配网络备用方案，通过4G/5G路由兜底传输，保障极端网络环境下监控数据正常上传。
