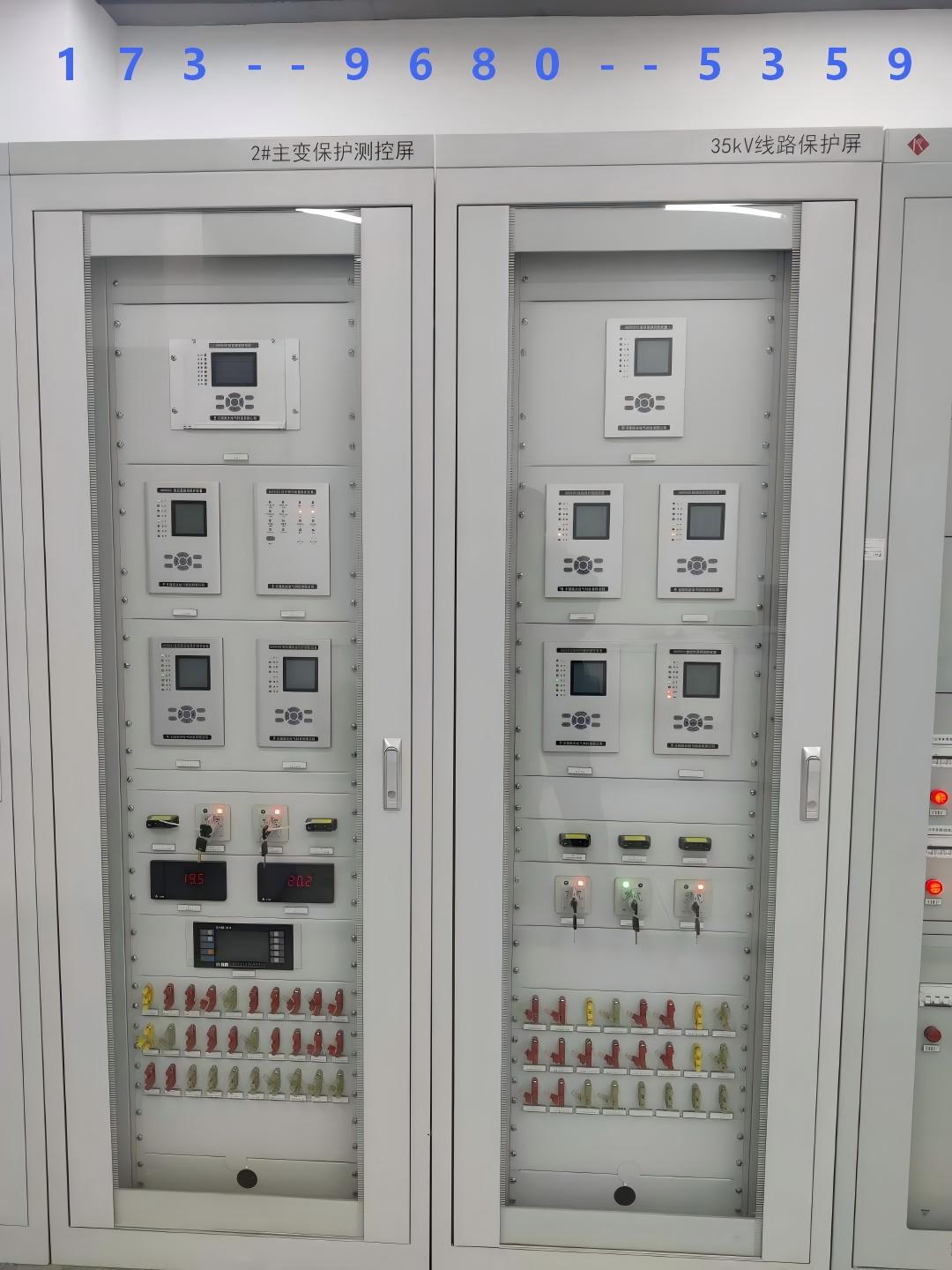

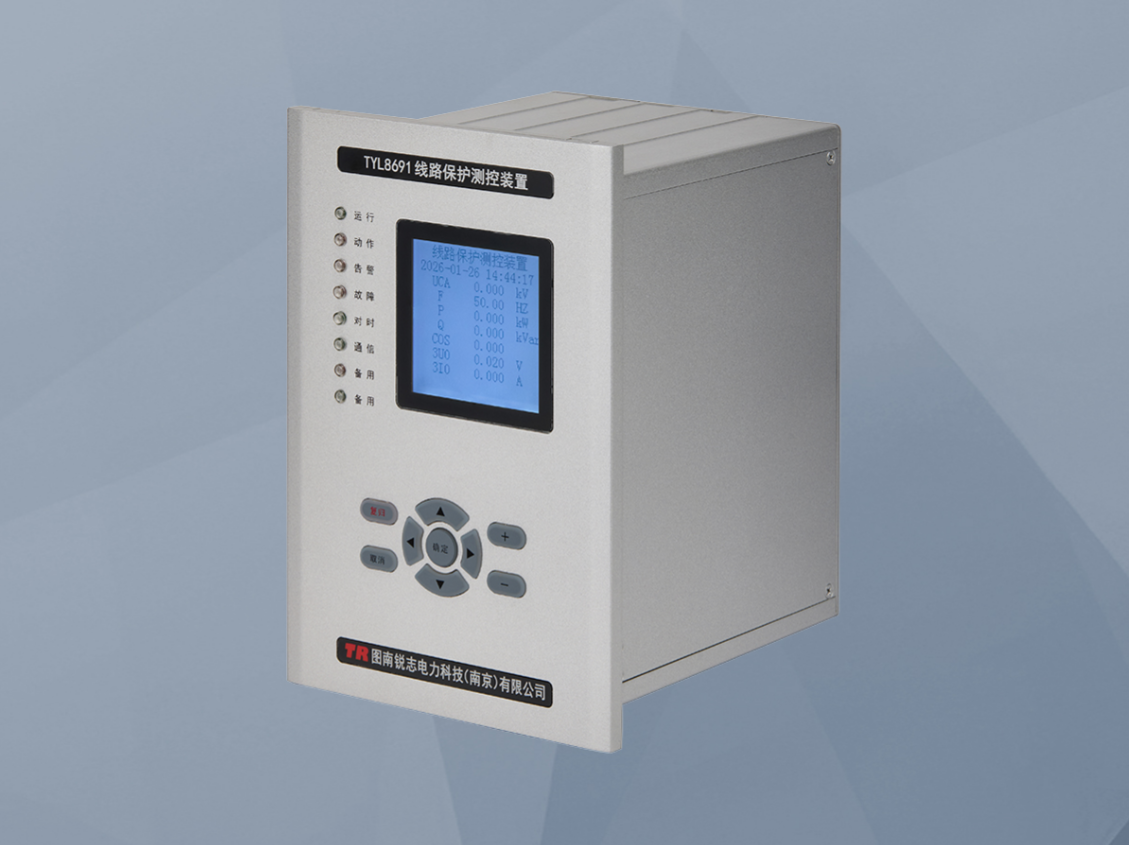

线路保护测控装置功能

[电力吴彦祖]

线路保护测控装置的功能体系是保护 + 测控 + 通信 + 辅助四位一体的综合功能集合。下面按功能模块逐层拆开。

 一、线路保护测控装置保护功能（核心）

按"主保护 + 后备保护 + 辅助保护"三层构建：

1. 主保护功能

• 电流速断保护（无时限）：检测线路首端短路，瞬时动作，动作时间 20~40ms

• 限时电流速断保护：保护线路全长，带 0.3~0.5s 延时，与下级速断配合

• 纵联差动保护（重要线路或电缆线路）：比较线路两端电流矢量和，区内故障瞬时动作，是 110kV 及以上线路的主保护

• 光纤差动保护（现代主流）：通过光纤通道交换两端电流采样值，实现分相电流差动

2. 后备保护功能

• 过电流保护：三段式（或四段式）定时限/反时限，作为本线路及相邻线路的后备

• 零序电流保护：三段式，反映单相接地故障

• 距离保护（110kV 及以上）：三段式阻抗保护，反映相间短路和接地短路

• 过电压 / 低电压保护

• 过负荷保护：告警或跳闸

• PT 断线告警、CT 断线告警

3. 辅助保护功能

• 三相一次重合闸：单重 / 三重 / 综重方式可选，重合闸延时、次数可整定

• 后加速保护：重合闸后加速，快速切除永久性故障

• 合闸于故障加速：手合或备自投合闸于故障时加速跳闸

• 非全相保护（110kV 及以上）：反映断路器三相位置不一致

 二、线路保护测控装置测控功能（四遥）

• 遥测：三相电流 Ia/Ib/Ic、三相电压 Ua/Ub/Uc、3U0、3I0、频率 f、功率因数 cosφ、有功功率 P、无功功率 Q、有功电度、无功电度；测量精度电流电压 0.5 级，功率 1 级

• 遥信：12~48 路开关量输入，采集断路器位置（HWJ/FWJ）、隔离开关位置、接地刀闸位置、弹簧未储能、装置异常等信号

• 遥控：分合闸继电器输出，带硬件防跳回路、合/分闸保持回路

• 遥调：远方修改定值、定值区切换、软压板投退

三、线路保护测控装置通信功能

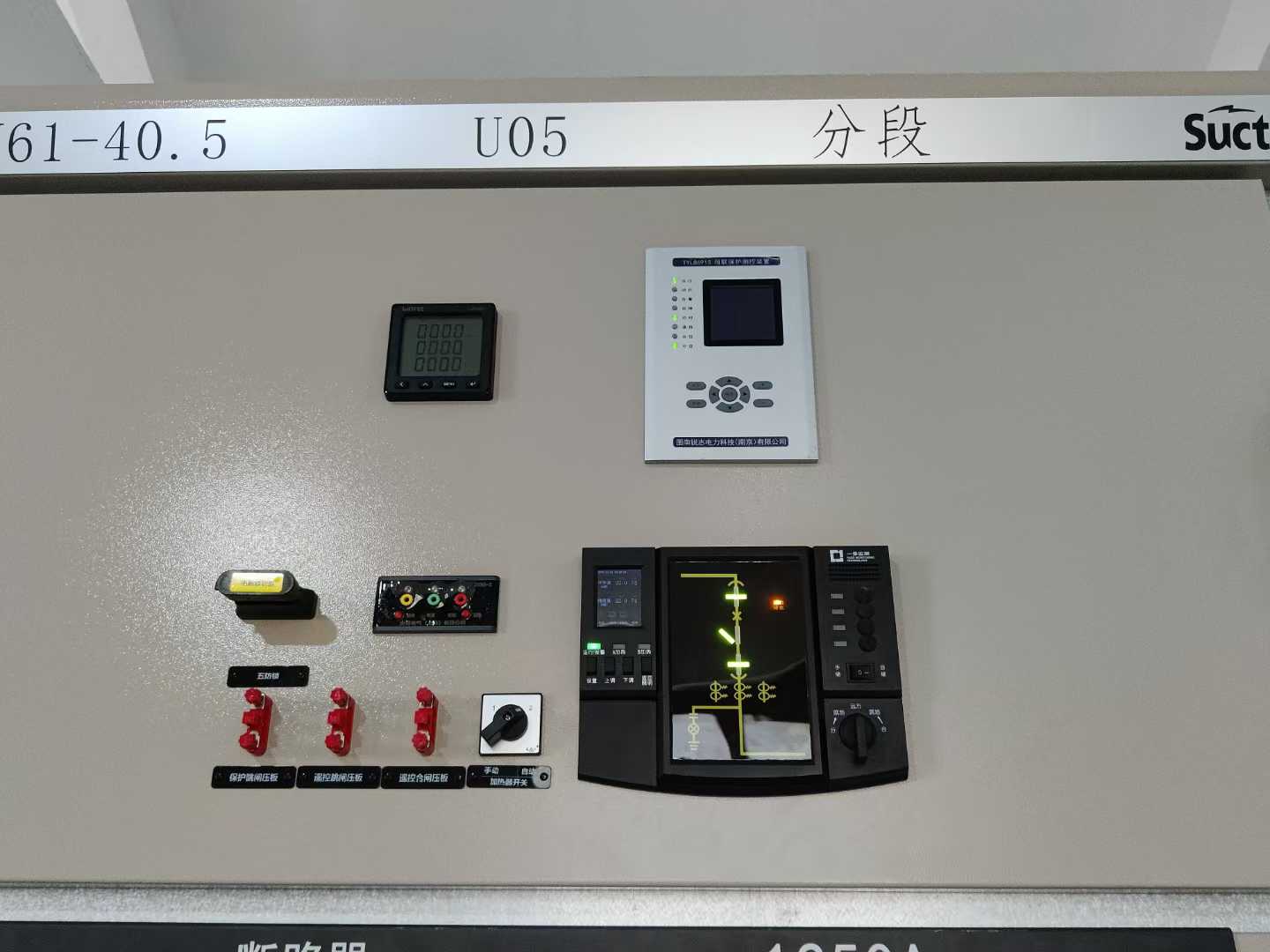

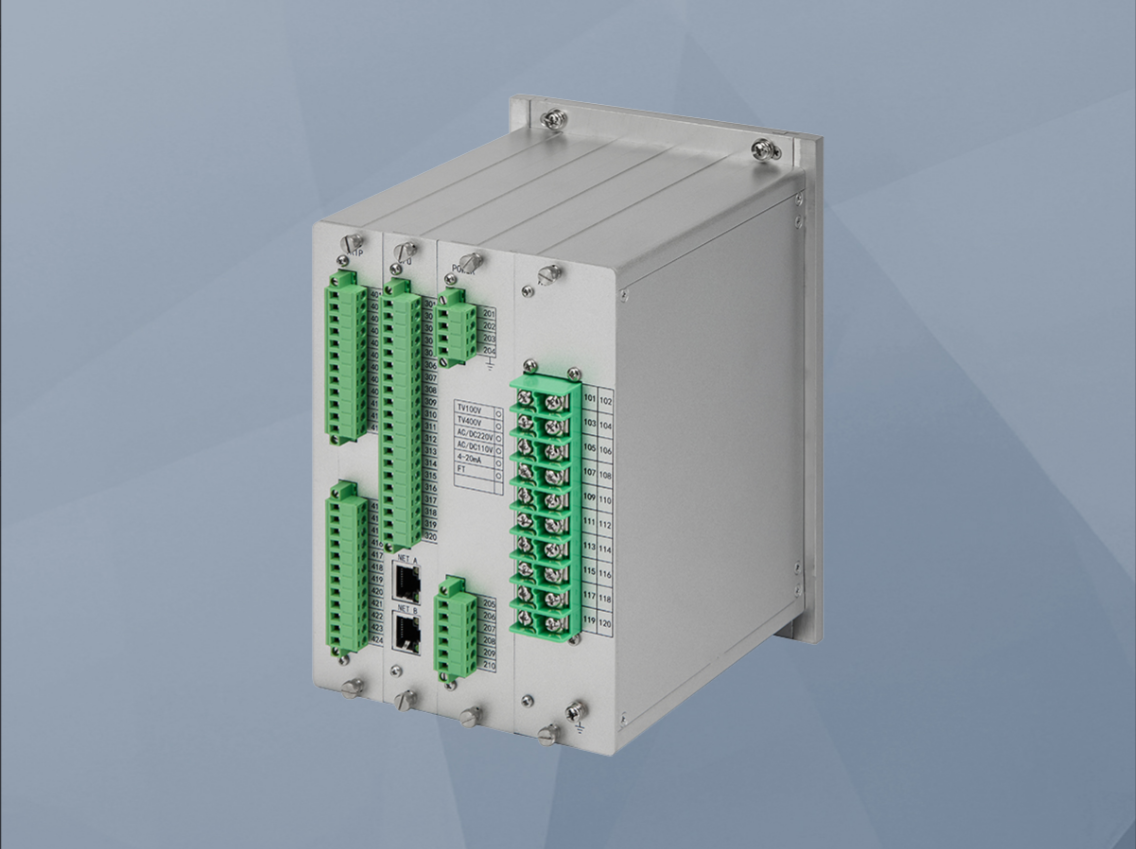

• 下行接口：2~4 路 RS485，接入本柜智能设备

• 上行接口：2 路以太网（10/100M 自适应），支持 IEC60870-5-103、IEC60870-5-104、Modbus-TCP、IEC61850 等规约

• 光纤接口（可选）：用于纵联差动保护的光纤通道，或用于组网

 四、线路保护测控装置辅助与自检功能

• 故障录波：记录故障前后各电气量波形，64 次以上

• SOE 事件记录：1024 条，1ms 分辨率

• 自检功能：装置上电自检、运行中实时自检（AD 采样、存储器、开出回路等）

• 对时功能：硬件 B 码对时 + 软件通信对时

• 操作箱功能：自带防跳、合/分闸保持、控制回路断线监视

---

💡 线路保护测控装置的功能设计核心是满足继电保护的"四性"要求——选择性、速动性、灵敏性、可靠性。保护功能确保故障时快速、准确隔离；测控功能实现远程监控；通信功能接入自动化系统；辅助功能提供故障分析和运行保障。
