分享SNMP采集温湿度数据怎么做？以太网变送器OID调试完整教程

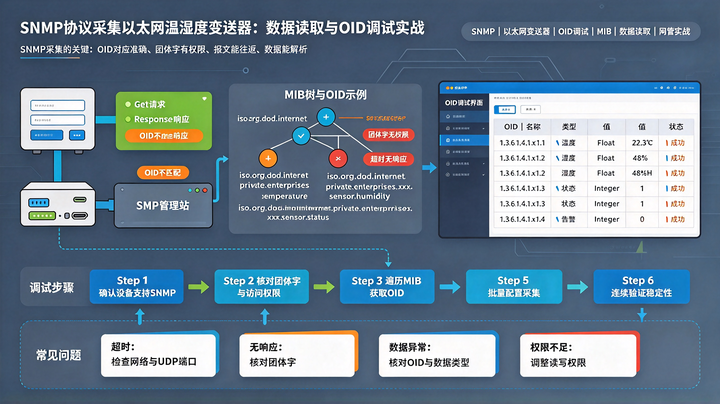

SNMP协议采集以太网温湿度变送器：数据读取与OID调试实战

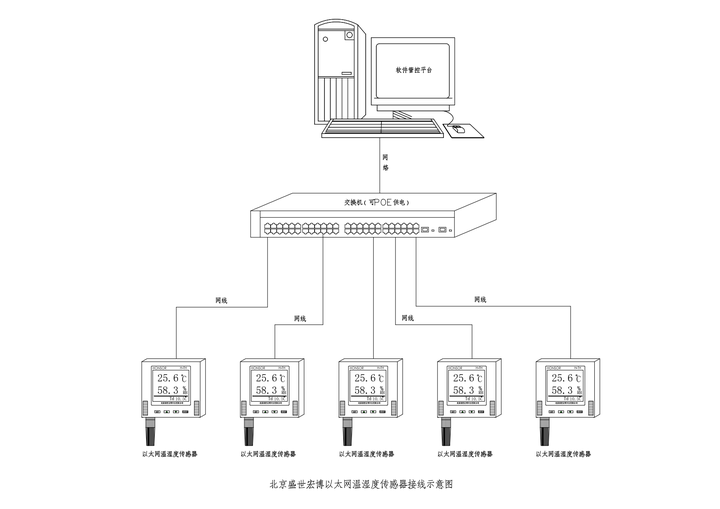

系统拓展图
物联网 · 盛世宏博 · 以太网温湿度变送器、SNMP采集、OID调试、数据读取
添加描述
近期在调试一套工业环境监控系统时，遇到了关于Modbus连接保持的问题。这次接手的是一批已上线两年的以太网温湿度变送器，客户要求从原有Modbus TCP采集切到SNMP，理由是运维团队习惯用Zabbix做全网设备监控，希望温湿度也进同一套体系。设备厂家给了一份MIB文件，但OID注释写得像天书，snmpwalk跑出来一堆十六进制，读不出可读的温度值。这篇从零讲清楚以太网温湿度变送器的SNMP数据读取、OID定位、类型解码和调试过程，适合第一次接触这类设备的人照着做。
POE供电
一、设备与协议基础
|
项目 |
详情 |
|---|---|
|
设备 |
以太网温湿度变送器（网口，支持SNMP v1/v2c） |
|
数量 |
24台，同网段192.168.90.0/24 |
|
SNMP配置 |
community：只读public，读写private（默认未改） |
|
MIB厂商OID段 |
.1.3.6.1.4.1.39812 |
|
管理工具 |
snmpwalk / snmpget / Wireshark / Zabbix |
|
目标 |
读出温度、湿度、露点、设备状态、在线时长 |
SNMP在温湿度设备里的定位
很多工程师习惯把以太网温湿度变送器当Modbus设备用，其实它内置了精简SNMP Agent：
-
标准系统组（sysDescr、sysUpTime等）
-
厂商私有MIB（温度/湿度/露点等）
-
支持GET/GETNEXT/GETBULK/WALK
-
走UDP 161端口，无连接、轻量
二、第一步：确认SNMP可达性
先别急着读OID，先把链路打通。
# 1. 看设备是否响应SNMP snmpget -v 2c -c public 192.168.90.11 sysName.0 # 2. 看设备描述 snmpget -v 2c -c public 192.168.90.11 sysDescr.0 # 3. 看运行时间 snmpget -v 2c -c public 192.168.90.11 sysUpTime.0 复制
预期返回示例：
SNMPv2-MIB::sysName.0 = STRING: TH-RJ45-011 SNMPv2-MIB::sysDescr.0 = STRING: SHHB Ethernet TH Sensor v2.5 SNMPv2-MIB::sysUpTime.0 = Timeticks: (12345678) 1 day, 10:17:36.78 复制
💡 如果这里超时，先查：设备SNMP是否开启、community是否对、防火墙是否放通UDP 161、网段是否同广播域。
三、OID定位：从MIB文件到可用叶子节点
3.1 加载MIB还是直接跑walk？
两种路线都可用，新手建议先walk全树看结构：
snmpwalk -v 2c -c public 192.168.90.11 .1.3.6.1.4.1.39812 复制
返回片段：
...39812.1.1.1.1.0 = INTEGER: 2235 ...39812.1.1.1.2.0 = INTEGER: 5120 ...39812.1.1.1.3.0 = INTEGER: 5088 ...39812.1.1.1.4.0 = INTEGER: 1 ...39812.1.1.1.5.0 = Timeticks: (9876543) 1 day, 3:25:45.43 复制
3.2 对照MIB注释还原含义
厂家MIB里是这样写的（整理后）：
|
OID |
名称 |
类型 |
换算方式 |
|---|---|---|---|
|
.1.3.6.1.4.1.39812.1.1.1.1.0 |
thTemp |
INTEGER |
值×0.01 = ℃ |
|
.1.3.6.1.4.1.39812.1.1.1.2.0 |
thHumidity |
INTEGER |
值×0.01 = %RH |
|
.1.3.6.1.4.1.39812.1.1.1.3.0 |
thDewPoint |
INTEGER |
值×0.01 = ℃ |
|
.1.3.6.1.4.1.39812.1.1.1.4.0 |
thStatus |
INTEGER |
1=正常,2=温度告警,3=湿度告警 |
|
.1.3.6.1.4.1.39812.1.1.1.5.0 |
thUpTime |
TimeTicks |
设备运行时间 |
3.3 读一个温度值的完整命令
snmpget -v 2c -c public 192.168.90.11 .1.3.6.1.4.1.39812.1.1.1.1.0 # 返回：INTEGER: 2235 # 实际温度 = 2235 × 0.01 = 22.35℃ 复制
四、数据类型解码实战
这是新手最容易懵的地方，SNMP返回的不是字符串温度，是ASN.1编码后的数值。
4.1 常见类型对照
|
ASN.1类型 |
SNMP显示 |
处理方式 |
|---|---|---|
|
INTEGER |
INTEGER: 2235 |
按缩放系数换算 |
|
OCTET STRING |
Hex-STRING: 00 1A 2B... |
可能是MAC或二进制结构 |
|
TimeTicks |
Timeticks: (xxx) |
百分之一秒，÷100转秒 |
|
Gauge32 |
Gauge32: 5120 |
无符号，同缩放 |
|
OBJECT IDENTIFIER |
OID: ... |
引用其他对象 |
4.2 温度解码示例（Python）
def decode_temp(raw_int): # 厂商约定 ×0.01 return round(raw_int * 0.01, 2) # 2235 -> 22.35 print(decode_temp(2235)) 复制
4.3 十六进制字符串处理
部分老固件把序列号放在OCTET STRING里：
snmpget -v 2c -c public 192.168.90.11 .1.3.6.1.4.1.39812.1.1.2.1.0 # Hex-STRING: 53 48 48 42 2D 30 30 31 31 # 转ASCII = "SHHB-0011" 复制
五、OID调试踩坑实录
坑1：MIB里写的是表，实际是标量
现象：MIB文档写thTempTable，按表索引读.1.1.1.1.1返回空。
原因：单探头设备把表退化成标量，叶子挂在.0上，不是行索引1。
解法：直接读.0结尾的OID，不用带行号。用walk确认实际结构再写采集项。
坑2：温度返回负数变成超大正数
现象：冷通道某点实际8℃，snmpget返回INTEGER: 65432。
原因：老固件用UINT16存温度，负数按补码转成了无符号，没做符号还原。
解法：
def decode_signed_temp(v, scale=0.01): if v > 32767: v -= 65536 return round(v * scale, 2) # 65432 -> 65432-65536 = -4 -> -0.04℃（结合场景判定为8℃附近需核对固件手册） 复制
⚠️ 实际项目中遇到此问题后，联系厂家确认该批次固件其实是INT16，只是pysnmp默认按unsigned解析，强制指定类型即可。
坑3：snmpwalk返回OID顺序乱
现象：walk出来顺序不是MIB文档顺序，调试时以为漏了节点。
原因：SNMP按OID字典序返回，不是按MIB书写顺序；子树嵌套深时会穿插。
解法：用sort -V或程序按数值排序，或直接指定具体叶子OID读取，不依赖walk顺序。
坑4：community写错成private导致只读项也超时
现象：用private读温度，部分设备返回NoSuchObject，部分超时。
原因：设备对private配置了写权限限制+ACL，只允许特定源IP，普通采集机不在白名单。
解法：只读数据统一用public，写操作单独走白名单源IP+private。
坑5：Wireshark里看得到请求，设备无响应
现象：抓包显示GET请求发出，无Response。
原因：
-
设备SNMP绑定了特定管理IP（只响应网关地址）
-
或交换机ACL拦截了非管理网段的UDP 161
解法：
-
Wireshark过滤：snmp || udp.port==161
-
核对设备“SNMP源地址白名单”
-
交换机放行采集机到设备段的UDP 161
坑6：GETBULK把整棵私有树拉爆
现象：对.1.3.6.1.4.1.39812做GETBULK设max-repetitions=20，返回几KB数据还包含固件版本字符串、网卡统计等无关项。
解法：GETBULK起始OID精确到.1.3.6.1.4.1.39812.1.1.1，只拉温湿度子树，max-repetitions=5足够。
六、接入Zabbix的落地配置
|
配置项 |
值 |
|---|---|
|
模板 |
SNMPv2c设备模板（自定义） |
|
Key示例 |
sensor.temp[192.168.90.11] |
|
OID |
.1.3.6.1.4.1.39812.1.1.1.1.0 |
|
预处理 |
乘0.01 |
|
更新间隔 |
30s |
|
社区 |
public |
|
触发器 |
temp>24 |
Zabbix预处理示例
步骤1：提取INTEGER数值 步骤2：自定义乘数 0.01 步骤3：单位标注 ℃ 复制
七、标准读取流程清单（可照抄）
1. ping通设备，确认同网段 2. snmpget读 sysDescr.0 验证Agent存活 3. snmpwalk厂商OID前缀，定位叶子节点 4. 对照MIB文档确认类型与缩放系数 5. 单点snmpget读温度OID，手算验证（如2235→22.35℃） 6. Wireshark抓包核对请求/响应结构 7. 写Zabbix/平台采集项，加预处理换算 8. 跑24小时比对同点位Modbus读数，偏差≤0.2℃即通过 复制
实测交叉验证（同设备双协议对比）
|
点位 |
Modbus TCP |
SNMP v2c |
偏差 |
|---|---|---|---|
|
机柜前11 |
22.35℃ |
22.35℃ |
0 |
|
机柜后11 |
28.12℃ |
28.11℃ |
0.01℃ |
|
冷通道顶 |
19.84℃ |
19.83℃ |
0.01℃ |
八、调试工具组合建议
|
场景 |
工具 |
用法 |
|---|---|---|
|
快速验证 |
snmpget |
单OID读取 |
|
摸结构 |
snmpwalk |
遍历子树 |
|
批量拉取 |
snmpbulkget |
同子树多叶子 |
|
抓包分析 |
Wireshark（过滤snmp） |
看PDU结构、社区名、错误状态 |
|
平台接入 |
Zabbix/NMS |
生产级轮询 |
|
脚本解码 |
Python + pysnmp/aiosnmp |
工程化采集 |
九、关键经验
-
先通链路再读OID，sysDescr.0是最好用的“Hello World”。
-
厂商MIB文档不可全信，以snmpwalk实际返回结构为准，尤其注意标量挂.0还是表索引。
-
温度类数值几乎都是INTEGER×0.01，负数要注意有符号/无符号解析差异。
-
Wireshark是排查“无响应”的终极手段，过滤snmp一眼看请求有没有回包。
-
只读用public、写用private且绑IP，别混用社区名。
-
GETBULK要收着用，起始OID精确到业务子树，不然拉出一堆无关节点还占带宽。
-
切SNMP前用Modbus同点对比24小时，是验收时最硬的交叉验证证据。
十、关键词
以太网温湿度变送器、SNMP采集、OID调试、snmpwalk、snmpget、GETBULK、MIB解析、数据解码、Zabbix接入、Wireshark抓包、Modbus交叉验证、工业物联网
物联网 #SNMP #温湿度监测 #以太网变送器 #OID调试 #snmpwalk #Zabbix #Wireshark #MIB #工业物联网 #数据采集 #环境监测
