档案项目上线调试：恒湿消毒净化一体机RS485总线与联动功能测试

[盛世宏博智慧档案]



物联网 · 盛世宏博 · 智慧档案八防 · 恒湿一体机 · 点位映射 · RS485 · 联动调试

关键词：智慧档案、八防系统、恒湿一体机、RS485、Modbus RTU、点位映射、数据模型、联动调试、JGJ 25 标签：#物联网 #Modbus #RS485 #TCP/IP #POE供电 #腾讯云 #Python #以太网温湿度传感器 #网口温湿度变送器 #机房监控

添加描述



一、先说清"八防"这个落地点

智慧档案系统常说的"八防"，各地口径略有差异，主流指：防火、防盗、防潮（防高湿）、防高温、防光、防尘、防虫、防霉（防有害生物）。也有地方扩展为"十防"，加防水、防有害气体等。

恒湿消毒净化一体机在这套体系里占的席位：



八防	一体机的角色	接口侧动作
防潮（核心）	恒湿主控	读湿度/设湿度/除湿加湿
防高温	联动温湿度	读温度/控风机/联动空调
防霉	净化+抑菌+消杀	读PM2.5/VOC/UV/臭氧状态
防尘	空气净化	读颗粒物/控滤网
防有害气体	净化	读TVOC/甲醛/乙酸

一体机

防火、防盗、防光、防虫更多依赖消防、门禁、视频、照度、虫诱捕器等子系统。一体机不是万能的，它是"环境防护链"里的一环，价值在于把这些环的数据统一进同一个平台、同一张图、同一条告警链。

二、点位映射：把"厂家方言"翻译成"八防语义"

这是整个集成最苦但最值钱的一步。平台最终只认业务语义，不认寄存器。



2.1 三层映射模型

厂家寄存器（0x0002 / 40003 / 按字节序×0.1） ↓ 地址偏移 + 缩放 + 字节序转换 平台标准数据点（env.humidity.return） ↓ 业务语义归类 八防指标体系（防潮/防霉/防尘/防高温） 复制



2.2 点位映射表（可直接进招标附件）



标准点名	显示名	厂家甲	厂家乙	类型	单位	缩放	八防归属
env.temp.return	回风温度	0x0001(FC4)	40002(FC4)	RO	℃	×0.1	防高温
env.humidity.return	回风湿度	0x0002(FC4)	40003(FC4)	RO	%RH	×0.1	防潮​
env.pm25	PM2.5	0x0010(FC4)	40020(FC4)	RO	μg/m³	×1	防尘/防霉
env.tvoc	TVOC	0x0011(FC4)	40021(FC4)	RO	mg/m³	×0.01	防有害气体
env.formaldehyde	甲醛	0x0012(FC4)	40022(FC4)	RO	mg/m³	×0.01	防有害气体
dev.run_status	运行状态	0x0000(FC3)	40001(FC3)	RO	—	—	设备自检
dev.run_mode	运行模式	0x0003(FC3)	40005(FC3)	RO	0~5	—	联动决策
dev.fan_speed	风机转速	0x0007(FC3)	40010(FC3)	RO	%	×1	联动决策
dev.fault_code	故障码	0x000F(FC3)	40016(FC3)	RO	位标志	—	告警
dev.run_hours	累计时长	0x0040(FC4)	40050(FC4)	RO	h	×1	维保
purify.filter_life	滤网寿命	0x0020(FC3)	40030(FC3)	RO	%	×1	防尘/防霉
purify.uv_status	UV灯状态	0x000B(FC3)	40012(FC3)	RO	0/1	—	防霉
ctrl.hum_setpoint	设定湿度	0x0064(FC3)	40101(FC3)	RW​	%RH	×0.1	防潮​
ctrl.temp_setpoint	设定温度	0x0065(FC3)	40102(FC3)	RW​	℃	×0.1	防高温
ctrl.run_mode	设定模式	0x0002(FC6)	40100(FC6)	RW​	0~5	—	联动决策
ctrl.fan_speed	设定风机	0x0007(FC6)	40110(FC6)	RW​	%	×1	联动决策
ctrl.disinfect	消毒使能	干接点外挂	40120(FC6)	WO​	0/1	—	防霉
ctrl.fresh_air	新风联动	干接点外挂	干接点外挂	WO​	0/1	—	防霉/防有害气体



0-based / 1-based 的地址转换、U16/S16/F32 的字节序、缩放因子，全部下沉到驱动层，平台侧不出现任何"40003"字样。



---





三、平台侧：八防指标怎么落



3.1 八防指标看板（一张图一个防）

┌──────────────────────────────────────────────────────────┐ │ 智慧档案八防总览 A库 🟢 达标 │ ├──────────────────────────────────────────────────────────┤ │ 防高温 24.1℃ 🟢 │ 防潮 52%RH 🟢 │ │ 防霉 菌落<阈值 🟢 │ 防尘 PM2.5 32 🟢 │ │ 防火 [消防子系统] 🟢 │ 防盗 [门禁子系统] 🟢 │ │ 防光 [照度子系统] 🟢 │ 防虫 [虫诱捕器] 🟡 │ │ 防有害气体 TVOC 0.04 🟢 │ └──────────────────────────────────────────────────────────┘ 复制



3.2 一体机贡献的联动链

# linkage_eight_protect.py - 八防联动决策（精简） def evaluate_eight_protect(points: dict, standards: dict) -> dict: """ points: 当前平台数据点快照 standards: 本库房八防标准（按库房类型差异化） """ alarms = [] actions = {} hum = points.get("env.humidity.return") temp = points.get("env.temp.return") pm25 = points.get("env.pm25") tvoc = points.get("env.tvoc") # 防潮（最高频、最核心） if hum and hum > standards["hum_high"]: # 60%RH alarms.append(("防潮", f"湿度{hum}%RH超标", "WARNING")) actions["ctrl.run_mode"] = 2 # 除湿 elif hum and hum < standards["hum_low"]: # 45%RH alarms.append(("防潮", f"湿度{hum}%RH偏低", "WARNING")) actions["ctrl.run_mode"] = 3 # 加湿 # 防高温 if temp and temp > standards["temp_high"]: # 24℃ alarms.append(("防高温", f"温度{temp}℃超标", "WARNING")) actions["ctrl.fan_speed"] = 80 # 提速，联动空调 # 防霉（空气质量） if pm25 and pm25 > 75: alarms.append(("防霉", f"PM2.5={pm25}偏高", "WARNING")) actions["ctrl.run_mode"] = 4 # 净化 # 防有害气体 if tvoc and tvoc > 0.06: alarms.append(("防有害气体", f"TVOC={tvoc}超标", "ALARM")) actions["ctrl.fresh_air"] = 1 # 开新风强排 return {"alarms": alarms, "actions": actions} 复制



---

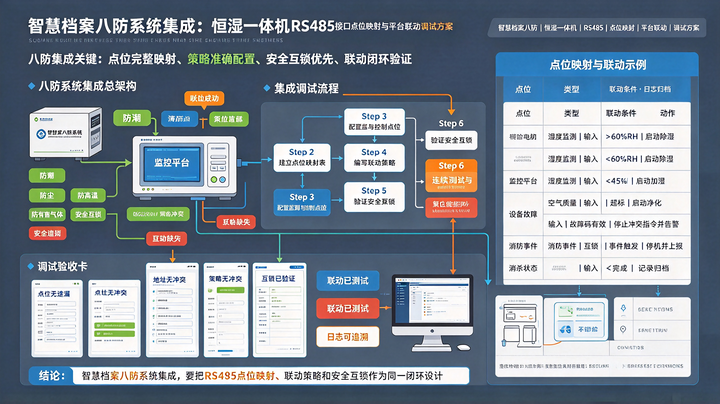

四、联动调试：六步走，一步都别跳



Step 1 通信通断验证（单台直连）

USB-RS485 + Modbus Poll，逐点读一遍映射表，确认地址/字节序/缩放全对。



Step 2 总线级联验证

手拉手挂入全部设备，每挂一台扫描全表，同时量：

• A-B 空闲电压 ≥200mV

• 总线总阻 ≈60Ω（首尾各120Ω）



Step 3 平台建点与回读比对

平台按标准点名建点，逐点"设备值↔平台值"比对，允许误差≤0.1（缩放精度问题）。



Step 4 写点验证（重点！）

写 ctrl.hum_setpoint = 52 → 50ms后回读 → 比对 → 记录日志 写 ctrl.run_mode = 2 → 回读 → 确认机器真进除湿 复制

任何"写成功但回读不一致"的点，一律不进联动规则。



Step 5 联动规则联调

按八防逐条跑：

• 防潮：模拟湿度 62% → 看是否自动除湿、是否禁反向加湿

• 防高温：模拟温度 25℃ → 看风机提速/新风联动

• 防霉：消毒使能+门磁开 → 必须在1秒内切断



Step 6 交叉子系统验证

一体机与空调、新风、门禁、消防的联动：

• 消防报警 → 一体机停机、新风关闭（防烟扩散）

• 门禁开门 → 消毒模块停机（防臭氧外泄）

• 新风开启 → 一体机降频（避免对吹浪费）



---





五、调试阶段的典型坑

1. 平台点名直接写"40003"：后期换厂家要改全平台。解决：坚持用标准点名。

2. 只验证"能读到"，不验证"写得对"：联动上线后一片混乱。解决：写点回读是硬门槛。

3. 一个防一条规则，互不看对方：防潮除湿时新风在吹风。解决：八防规则间设互斥矩阵。

4. 消毒联动挂在平台侧：网络往返 200ms，人员已推门。解决：边缘侧硬联锁。

5. 回风传感器代表全库：密集架背板霉菌已经长起来。解决：按八防区域多点布设。

6. 阈值全国库一刀切：特藏库和常规库用同一套。解决：按库房类型配标准模板。

7. 告警不分级：湿度偏 1% 也弹电话。解决：八防告警分 WARNING/ALARM/CRITICAL。

8. 没留审计：谁改了设定湿度、改前改后值，查不到。解决：所有写操作留痕。



---





六、验收标准（可直接进合同）



类别	验收项	标准
点位	映射完整率	100% 映射表点位可读写
精度	平台值与设备值偏差	≤0.1（温湿度）
写点	写后回读一致率	100%
防潮	湿度稳定 45~60%RH	日较差 ≤±5%RH
防高温	温度 ≤24℃	日较差 ≤±2℃
防霉	消毒联锁响应	门开/人入 <2s 切断
联动	八防规则触发准确率	100%（无错触发、无漏触发）
审计	控制操作留痕	100% 可追溯





---





七、小结

智慧档案八防集成里，恒湿一体机的 RS485 点位映射和平台联动调试，本质是把"设备能说话"变成"平台听得懂、控得住、查得到"。

三条主线：

1. 点位映射归一化——厂家寄存器永远留在驱动层，平台只认八防语义

2. 联动规则按"防"组织——防潮防高温防霉防尘防有害气体各有阈值和动作，且彼此互斥

3. 安全类动作下沉到边缘——消毒/UV/臭氧联锁绝不依赖云端往返

做好了，一体机就是八防系统里最活跃的环境感知与执行终端；做不好，它就是一台"能上网的家电"。

恒湿消毒净化一体机
