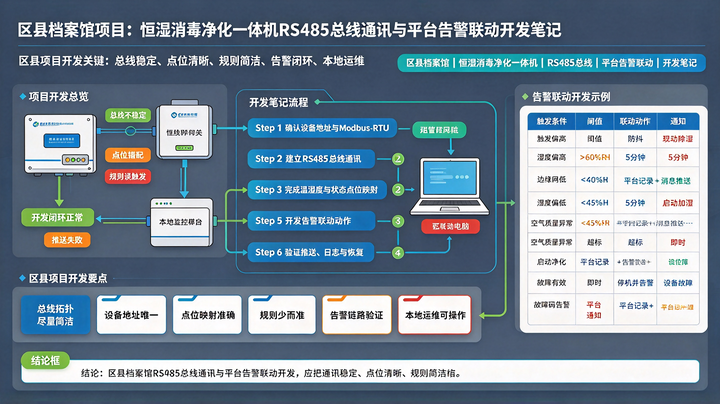

一、项目背景（区县馆典型画像）

库房 3~6 间，单库 30~120㎡，多在办公楼内改造
预算紧、施工期短、没有专职动环运维
一体机 4~10 台，走 RS485 手拉手进区域网关
平台要“八防/十二防”面子，现场要“别误动、别掉线、出事能溯源”里子
最大坑：厂家点表文档和机器固件对不上，平台组态员按文档配，现场全错

二、RS485 总线通讯：区县馆能跑稳的写法

1. 物理层（别省）

双绞屏蔽线，0.5mm² 起步，库房潮、穿墙多，别用网线拆股代用
手拉手：网关 → 1号机 → 2号机 → 3号机，禁止星型分叉
首端+末端 120Ω 终端电阻，中间节点不接
屏蔽层单点接地（网关侧），两端接地必出地环流
波特率 9600/8N1 先跑稳；距离 >500m 降 4800，别硬上 115200
端子用镀镍/镀金，普通端子两年后氧化，最远端先掉线

2. 地址规划（小项目也要规范）

1~4 普通档案库一体机 5~6 查阅厅/整理室 7 缓冲间消毒机 8 特藏库（如有） 9~16 预留复制

平台建表：slave / 库号 / 机型 / 固件版本 / 串口通道 / 安装位置。

3. 采集节拍（关键量快，普通量慢）

类别	点位	周期
关键	温、湿、状态字、安全联锁、臭氧	1~2s
重要	PM2.5、TVOC、加湿/除湿输出、消杀状态	5s
慢量	累计时长、滤网剩余、故障字、版本号	30~60s

所有寄存器 1s 全读 = 总线被打满，老网关先死。

4. 点表对接四件事必须核

1-based vs 0-based：文档写 40001，代码里是 0
缩放：0.1℃ / 0.1%RH / 0.01mg/m³ 写错，曲线全飞
字节序：INT16 没事，UINT32 累计时长/臭氧剂量必须核 AB CD 还是 CD AB
功能码：只支持 03 不支持 06 的机器，单写要用 0x10

平台上线前做“三方比对”：便携表 / 一体机屏显 / 平台值三者一致才进自动联动。

三、状态字与消杀互锁（区县馆最容易出安全事故）

1. status_word（示例）

bit0 运行中 bit1 故障 bit2 加湿中 bit3 除湿中 bit4 再热中 bit5 净化中 bit6 消杀中 ← 平台重点盯 bit7 本地锁定（未切远程）复制

2. safety_interlock

bit0 门开 bit1 有人 bit2 消防/烟感 bit3 急停 bit4 水位异常/水浸 bit5 滤网堵塞复制

3. 硬规则（写进平台源码，不写进 PPT）

门开 / 有人 → UV、臭氧立即停，只留等离子/净化
消防/烟感 → 停加湿、关进水阀、一体机交还本地或进消防托管
水浸 → 关水阀 + 开排水 + 红警，不继续加湿
本地锁定（bit7=1）→ 平台写指令直接失败，弹“未切远程”，不许覆盖现场
两点传感器差 >3%RH → 暂停自动联动，提示校准，不盲启机

四、告警联动：区县馆用“三层告警 + 死区联动”

1. 告警分级

级别	场景	动作
提示	58%RH、41%RH、滤网 80%	平台标黄，不启机
严重	>63%RH / <42%RH 持续 30s、臭氧>0.1ppm	自动调控 + 短信
紧急	消防、水浸、有人开 UV、通讯全断	声光+短信+工单+审计

2. 温湿联动（带滞回，不然压缩机哭）

湿度 >63% 持续 30s → 写 run_mode=3 除湿 + purify=1 + reheat=1 湿度 ≤58% 才停除湿湿度 <42% 持续 30s → 写 run_mode=2 加湿 + purify=1 湿度 ≥47% 才停加湿切换加 30s 保护（防冷凝水倒灌）复制

温度同理：>24℃ 制冷，<14℃ 制热，回差 1~2℃。

3. 多机错峰（区县馆配电柜小）

同库多台：按 slave 顺序，每台间隔 30s 启动
网关写队列：同时刻 ≤3 台动作
梅雨季全库进除湿时，先 1 号再 2 号，别 8 台压缩机一起吸合把漏保顶掉

4. 写控安全链（每次下发都走这条）

1. 读 local_remote == 1 2. 读 safety_interlock（有安全事件→拦截+告警） 3. 写 run_mode / target_rh / purify / disinfect 4. 回读确认：不一致标 WRITE_NOT_EFFECTIVE 5. 写审计：who / when / slave / func / req / resp / result 复制

不回读 = 平台显示“已除湿”，机器还在待机，霉变背锅。

五、断网/单机故障：区县馆必须“降级不失控”

网关断网：一体机按本地设定继续跑（本地 PID + 死区），不停机
单台离线：同库其他机提权补风，平台标 STALE，不自动把隔壁库机器调过来
传感器失效：同库多点均值兜底，标 quality=STALE，不拿坏点驱动联动
消防事件：环境调控让位于消防，先保人保库，再谈恒湿

区县馆没 7×24 值班，设备“自己能活”比“平台功能多”重要。

六、平台侧要留的审计字段（验收用）

{ "zone": "普通档案库A", "slave": 3, "event": "humidity_high", "cond": "rh>63% 持续 30s", "action": "run_mode=3, purify=1, reheat=1", "before": {"run_mode": 1, "rh": 64.2}, "after": {"run_mode": 3, "rh": 64.2}, "readback": {"run_mode": 3, "ok": true}, "safety": {"door": false, "human": false, "fire": false}, "operator": "rule-engine", "ts": "2026-10-14T09:12:33+08:00" } 复制

验收必查：原始值、缩放值、质量戳、策略命中条件、下发帧、回读结果、达标率、昼夜极差（ΔT≤2℃ / ΔRH≤5%）。

七、区县馆高频翻车清单（开发侧）

文档 40001 是运行模式，固件里 40001 是设备类型 → 一写就乱
湿度 59↔61 没死区 → 机器一天启停几十次
平台写指令不回读 → 本地锁键还以为远程接管了
消杀时段和门禁不绑 → 保洁开门 UV 还亮
8 台同时启动 → 配电箱跳闸，全库失温
传感器装出风口 → 平台 52%RH，架子中间 61%RH
通讯偶发掉线不隔离 → 一台 CRC 错把整条总线拖慢
历史曲线只存 30 天 → 年检要一年数据，交不出来

八、落地顺序（别一上来就画大屏）

1. 点表核对（便携表+屏显+文档） 2. 单台读写（03/10/回读） 3. 单库总线稳定跑 24h（CRC 错误率统计） 4. 状态字/互锁事件联调 5. 温湿死区联动 + 错峰启动 6. 消防/门禁/水浸降级测试 7. 72h 连续运行（梅雨季/供暖季各一次最好） 8. 审计日志 + 年报导出 + 运维台账 9. 最后再做 3D 库房大屏复制

九、收口

区县档案馆的 RS485 一体机集成，不是“Modbus 通了就行”，而是：

点表核准 → 总线抗潮 → 关键量快采 → 死区防抖 → 消杀互锁 → 错峰写控 → 回读审计 → 断网本地自治。

大馆拼架构，区县馆拼“别误动、别掉线、出事说得清”。

能把这四条做稳的集成商，比堆十防十二防名词的靠谱得多。
