近期在调试一套工业环境监控系统时，遇到了关于Modbus连接保持的问题。把场景切到IDC和自建机房：机柜级监控的命门不是“机房平均温湿度”，而是“单台服务器进风面到底吸进去多热的空气”。墙面挂几个探头、看回风均值，永远发现不了U20局部热点和柜底返潮。这篇把IP温湿度传感器的机柜内布点、安装禁忌、网络归属、联动闭环一次说透。



---





一、先定监测基准：进风面＞回风面＞房间均值

参考 ASHRAE 与 GB 50174 边界：

• 冷通道进风：18~27℃（推荐18~24℃）

• 相对湿度：40~60%RH

• 露点：5.5~15℃（防凝露+防腐蚀）

• 热通道出风与冷通道进风温差：≥10℃算风道健康

机柜内传感器只回答三件事：

1. 服务器“吸气”温度对不对（前门进风侧）

2. 散热有没有堵（后门出风侧ΔT）

3. 垂直方向有没有热分层（上中下梯度）

添加描述





---





二、单柜点位布局：分场景定密度

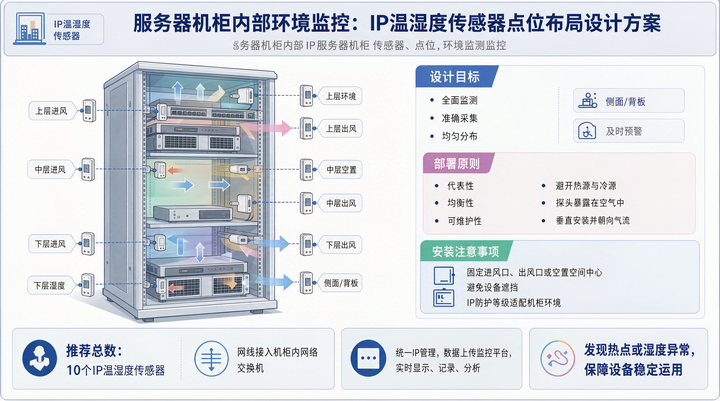

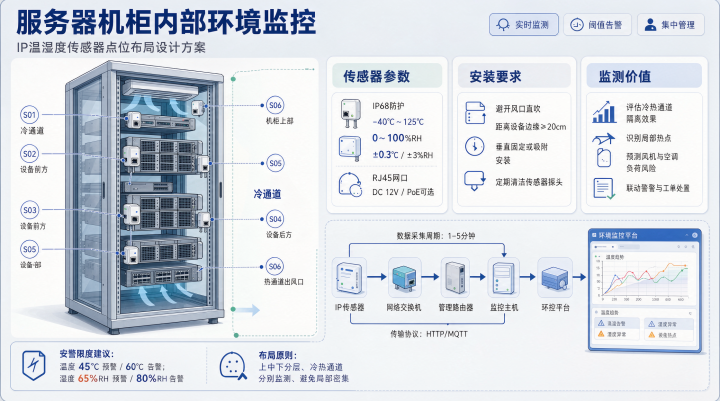

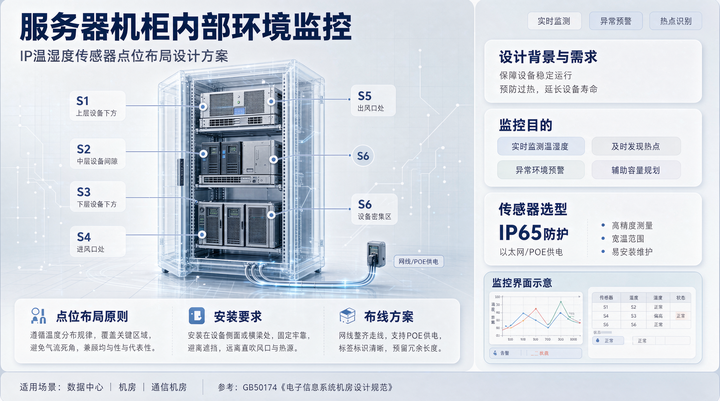

2.1 标准42U普通负载柜（3点基准方案）

性价比最优，一柜三点：



测点	位置	监测目的
IN（进风）	前门内侧、U15~U20高度，距设备表面5~10cm悬空	服务器实际进风温度
MID（中部热点）	机柜中部侧梁，正对高发热区（CPU/电源）风道	捕捉局部热点、风道短路
OUT（回风）	后门内侧顶部下方30cm	出风温度，算ΔT、判负载异常



安装形态：DIN导轨锁在侧梁，或前门内侧磁吸/扎带固定，不占U位。

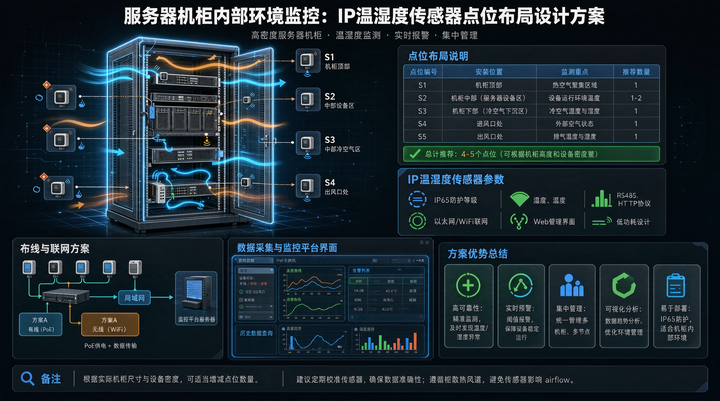

2.2 高密/GPU/8kW+机柜（4~5点加密）

在标准3点基础上增加：

• 顶部进风补点（热空气上浮，柜顶易积热）

• 底部进风补点（地板送风衰减、电缆室返潮）

• TOR交换机托盘独立1点（交换机进风微环境）

高密柜垂直梯度实测可达8~12℃，只测中部会漏掉“上热下冷”或“底凉顶烫”。



2.3 特殊柜型

• 网络柜/配线柜：前中后各1点即可，负载低但线缆散热集中

• 存储柜：磁盘区中部加密1点（磁盘耐温窄）

• 液冷柜：冷板管路区测环境温度+漏液附近补点，不靠温湿度判液冷效果

• 列头柜/配电柜：独立布点，重点看断路器与母排周边，不混用服务器柜逻辑

添加描述





---





三、安装禁忌（踩一个数据就废）

1. 不贴服务器外壳/电源出风口直吹——读数虚高，测的是“设备体温”不是风道

2. 不贴柜壁钢板——测的是金属温度，不是空气微环境

3. 不正对风扇强对流（风速＞3m/s时湿度读数偏低10%+）

4. 不进空调直吹区、不靠观察窗日晒、不挨LED热源

5. 不做“探头塞满线孔”——被线缆遮挡等于盲测

6. 不占设备U位，不影响前后风道

7. 网线做滴水弯，RJ45朝下，不让冷凝水顺线爬进端口

8. 分体探头引线固定，不悬荡碰扇叶

探头朝向：统一朝向柜内气流上游，距最近设备表面8~10cm，用风速仪实测避开强射流。



---





四、机柜外配套布点（机柜级不能孤立做）

单看柜内不够，必须配通道级基准：

• 冷通道：每5~8m一台，通道首/中/尾各1

• 热通道：每列出风口1~2台

• 精密空调：送风+回风各1

• 地板下/电缆沟：漏水高风险区补温湿+水浸

• UPS室/电池间：独立区域布点，控温10~28℃、盯露点

逻辑：柜内数据异常时，用通道数据判断是“本柜负载问题”还是“整个冷通道供冷不足”。



---





五、IP/PoE部署与网络归属



5.1 拓扑

机柜内PoE IP传感器 ── 单根Cat6 ── 列头工业PoE交换机（UPS供电） │ 独立动环VLAN ── 动环平台/边缘网关 复制

• 星型独立IP，单点故障不拖链

• 全静态IP+MAC+端口三元绑定，关DHCP

• 独立VLAN（如VLAN 20：192.168.20.0/24），不与业务/存储网混跑

• 交换机开端口隔离、广播风暴抑制、DAI

• PoE预算按标称×0.8留量，关键柜PoE+DC双输入兜底

添加描述





5.2 点位命名规范

区域-机柜号-测点类型 例：R03-Cab01-IN / R03-Cab01-MID / R03-Cab01-OUT 台账字段：IP、MAC、序列号、U位高度、接入交换机端口、固件版本 复制



5.3 设备硬指标

• 工业级 -40~70℃，IP65（防清洁蒸汽/冷凝水）

• 精度：普通±0.3℃/±2%RH，高密±0.1~0.2℃/±1.5%RH

• 响应≤3~8s，年漂移可远程校准

• 输出：温度/湿度/露点，质量戳（0xFFFF等判bad）

• 协议：Modbus TCP 502 + SNMP v2c/v3 + 可选MQTT

• 断网本地缓存+带时标补传，双网口冗余可选



---





六、联动逻辑：从“报警”到“调风”



6.1 判据分层

• 进风T＞27℃持续3min → 高温预警

• 进风T＞30℃或ΔT（出-进）＜5℃（风道短路/堵风）→ 热点告警

• 湿度＞60%RH或露点＞15℃ → 高湿/凝露风险

• 湿度＜30%RH → 静电风险预警

• 单点跳变＞2℃/10s → 丢弃，连续3次有效再判



6.2 执行动作

进风高温 → 平台告警+联精密空调提频/开备用机组 出风ΔT异常 → 定位堵风柜，推工单（清线孔/调负载/查风扇） 高湿凝露 → 联动除湿机+关外循环风 多柜同向升温 → 判空调群控失效，切冗余空调+升级告警 传感器离线 → 端口级定位，3s告警，不盲控 复制

回读机制：下发动环策略后读状态字，失败重试2次→工单，不许“平台显示已联动现场没动”。



---





七、布点密度速查表



场景	单柜测点数	说明
普通业务柜（＜4kW）	2~3（进风+回风，中部选配）	成本优先
标准42U混合负载	3（IN/MID/OUT）	推荐基准
高密计算/GPU柜	4~5（上/中/下进风+回风+TOR）	必做垂直梯度
网络/配线柜	2（前/后）	低负载但线缆集中
存储/数据库柜	3~4（加密磁盘区）	磁盘耐温敏感
配电/列头柜	2~3（独立逻辑）	不混用服务器判据





---





八、验收必须演的科目

□ 冷通道送风18~24℃时，各柜IN点读数偏差≤2℃ □ 人为堵后门风孔，OUT点ΔT异常告警触发 □ 加湿器造高湿，露点越限联动除湿 □ 拔单柜网线，平台端口级定位到具体柜号≤3s □ 断网2h，恢复后带时标补传无断档 □ 高密柜顶部比中部高＞5℃能被梯度算法识别 □ 空调单机停，冗余机组自动接管 □ 72h连续运行，无IP冲突、无PoE掉电、无CRC异常 复制



---





九、关键经验

1. 机柜监控的真相：服务器宕机前，进风面温度先说话。墙面均值永远“看起来正常”。

2. 三点（进/中/出）是底线，高密柜必须做垂直分层，热空气上浮是物理规律不是可选项。

3. 探头位置错1cm，数据差3℃——不占U位、不贴壁、不迎风，是工程纪律不是建议。

4. IP/PoE的价值不是“免电源线”，是静态IP可定位、VLAN可隔离、断网可补传、写后可读回。

5. 单柜数据要和通道数据对照：单柜热可能是负载问题，整列热一定是空调/冷通道问题。

6. 露点比相对湿度更值得盯，40~60%RH只是表象，露点5.5~15℃才是防凝露防线。

7. 动环网必须独立VLAN+UPS供电，业务网抖动不能拖垮环境感知。

8. 高密算力时代，机柜微环境监控不是“机房动环的细分”，而是业务连续性的第一道防线。
