5.2.3 Smart Link


概念

Smart Link是一种在双上行组网中用于实现主备链路的冗余备份及故障快速迁移的链路技术。


特点

Smart Link具有以下特点:
l 专用于双上行组网。
l 主用链路故障后流量切换到备用链路的速度快。
l 配置简单,便于用户操作。




组网

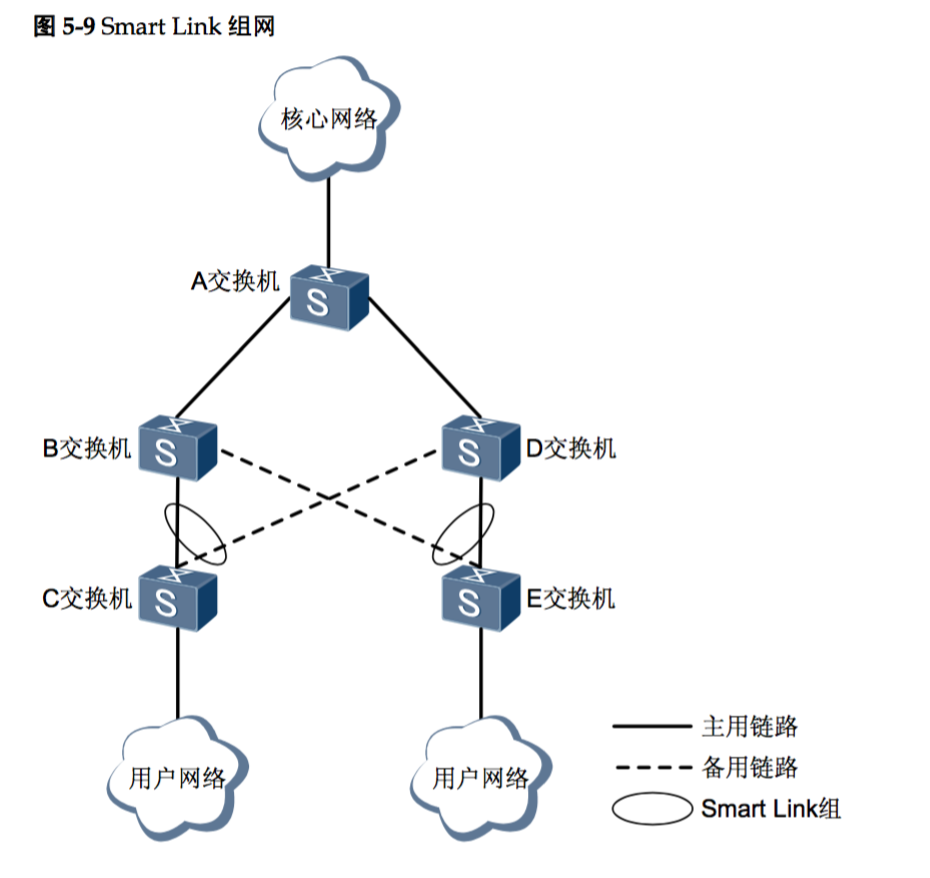

Smart Link的组网如图5-9所示。



具体说明:
l C、E交换机分别同时连到B、D交换机,构成双上行组网。
l 正常情况下,只使用2条主用的链路进行报文转发。
l 当主用链路(如B、C交换机间的链路)发生故障时,会自动使用备用链路(如D、 C交换机间的链路)来转发报文。
l 当主用链路故障恢复时,可以根据实际的策略来选择是使用主用还是仍使用备用链 路转发报文。默认情况下,为保证网络稳定,仍使用备用链路转发报文,直至备用 链路发生故障。

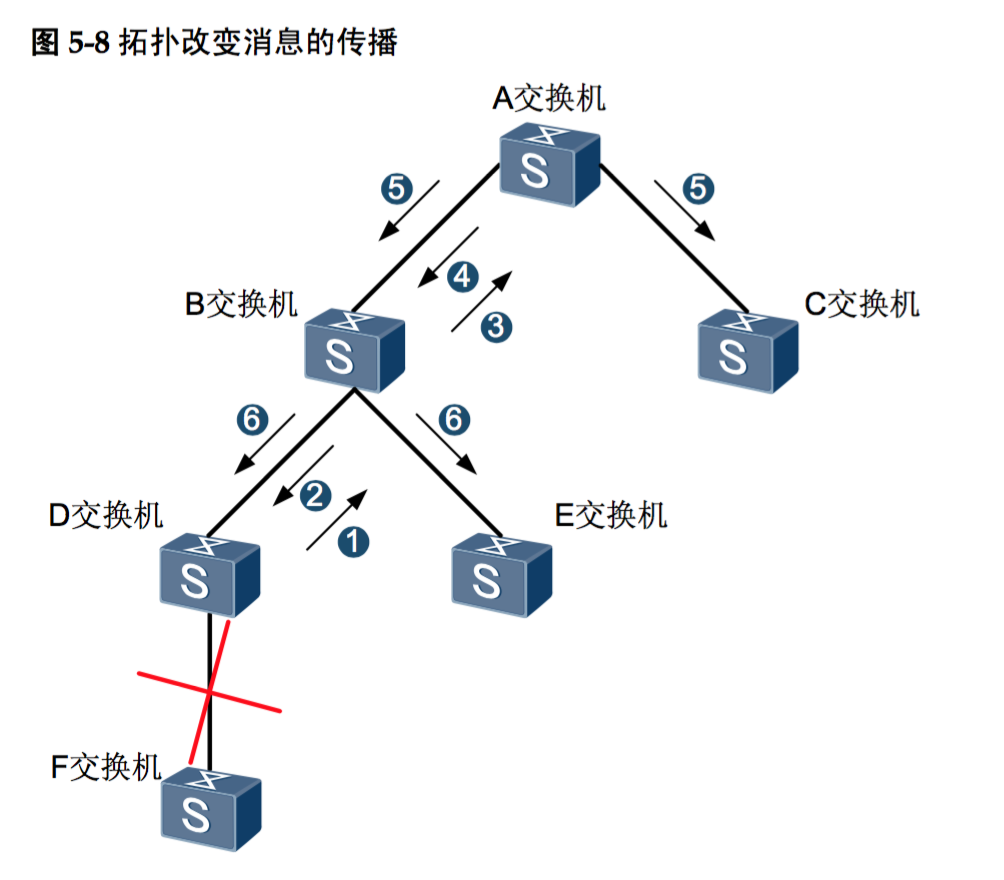

在正常稳定状态下,根桥定期发送配置BPDU以保证拓扑信息不超时。当某个端口长时间不能接收到配置BPDU报文的时候,交换机认为端口的配置超时,网络拓扑可能已经 改变,此时重新计算网络拓扑,重新生成一棵树。拓扑改变消息的传播如图5-8所示。

简单说明如下:
1. D交换机检测到其与F交换机间的链路断开,则发送拓扑改变通知BPDU给B交换机。
2. B交换机向D交换机回送拓扑改变确认消息(配置BPDU),其中拓扑变化标志位被 置位。
3. B交换机发送拓扑改变通知BPDU给A交换机。
4. A交换机向B交换机回送拓扑改变确认消息。
5. A交换机向B、C交换机重复发送一段时间拓扑改变消息(配置BPDU),其中拓扑 变化标志位被置位。
6. B交换机向D、E交换机发送拓扑改变消息。
