5.3.7 OSPF

概念

开放最短路由优先OSPF(Open Shortest Path First)是一种基于链路状态的AS (Autonomous System)内部路由协议。在IP网络上,它通过收集和传递AS的链路状态来动态地发现并传播路由。OSPF属于IGP(Interior Gateway Protocol)。目前IPv4协议使用的OSPF版 2在RFC2328中定义。

AS是为了便于网络的管理,人为地将Internet划分成的若干区域。每一个AS由一组在统一的机构管理下的路由器组成,AS对外呈现统一的路由机制,并被看成独立的网络组成单元。

特点

在OSPF出现前,网络上广泛使用RIP(Routing Information Protocol)作为内部网关协议。由于RIP是基于距离矢量算法的路由协议,存在着收敛慢、路由环路、可扩展性差等问题,所以逐渐被OSPF取代。

OSPF具有如下特点:
l 适应范围广
支持各种规模的网络,最多可支持几百台路由器。

l收敛快速
当网络的拓扑结构发生变化时,立即发送更新报文,使这一变化在AS中同步。

l无自环
通过收集到的链路状态用最小生成树算法计算路由,从算法身保证了不会生成自环路由。

l支持区域划分
允许AS的网络被划分成区域来管理,区域间传送的路由信息被进一步抽象,从而减少了占用网络的带宽。

l支持等值路由
支持到同一目的地址的最多三条等值路由。

l支持验证
支持基于接口的报文验证以保证路由计算的安全性。

l支持以组播地址发送协议报文
OSPF报文封装在IP报文内,可以采用单播或组播的形式发送。提供路由分级管理使用4类不同的路由,按从高到低的优先顺序排列如下:
1. 区域内路由描述AS内区域内的网络结构。
2. 区域间路由描述AS内区域间的网络结构。
3. 第一类外部路由
对应于OSPF从其他IGP所引入的路由信息,这些路由的开销和OSPF自身路由的开销具有可比性。
4. 第二类外部路由
对应于OSPF从EGP(Exterior Gateway Protocol)所引入的路由信息,这些路由的开销远大于OSPF自身路由的开销,因而在计算时只考虑外部开销。

原理

路由计算过程

采用OSPF协议时,每个路由器主动测试与其邻站相连链路的状态,并将这些信息发送给它的其他邻站,而邻站将这些信息在AS中传播出去。每个路由器接收这些链路状态信息,并建立起完整的路由表。每个路由器再根据SPF(Shortest Path First)计算出到网络中各个节点的路由表。

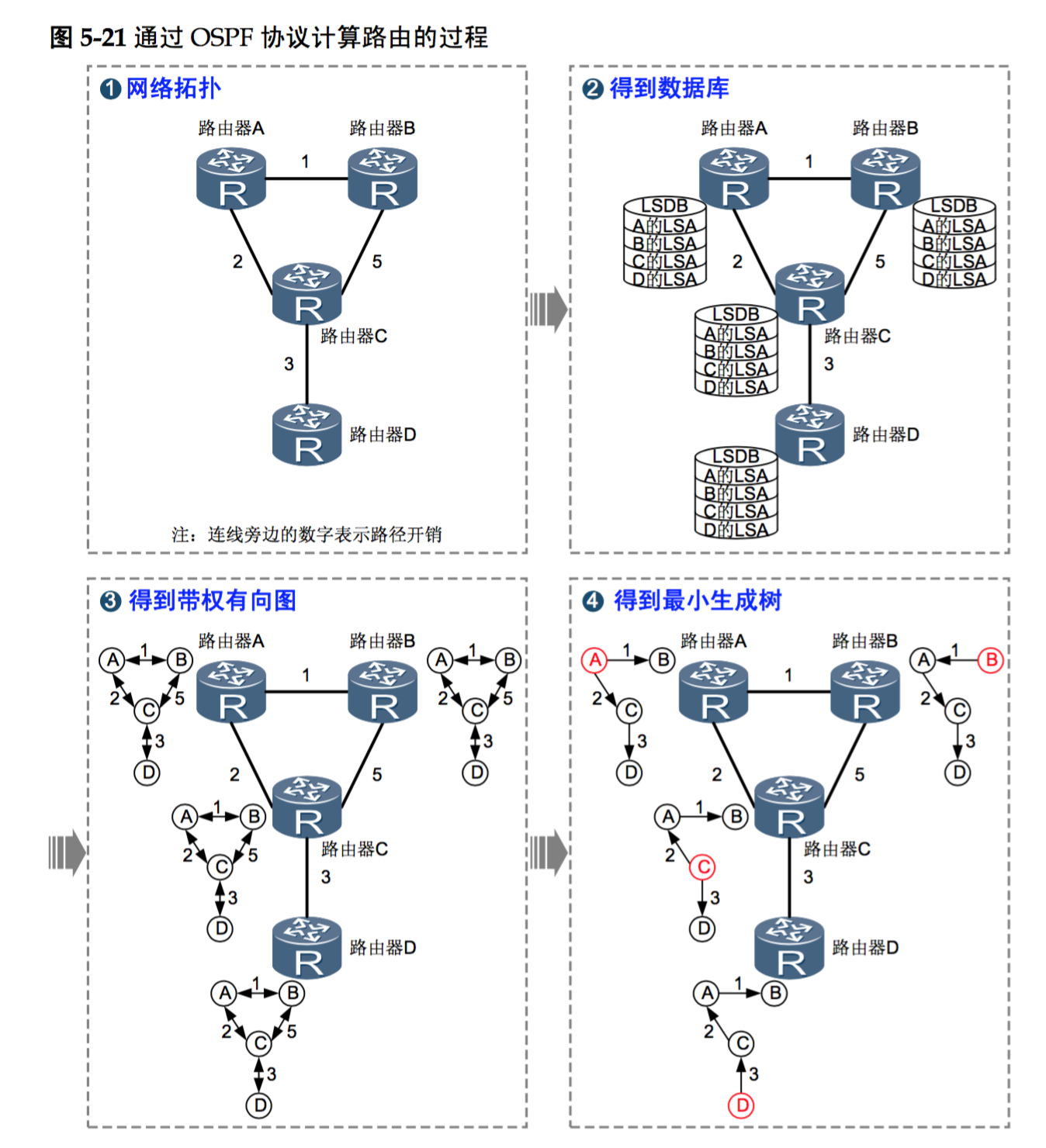

通过OSPF协议计算路由的过程如图5-21所示。

通过OSPF协议计算路由的过程如下:
1. 路由器A、B、C、D组成网络。连线旁边的数字表示路径开销。假定两台路由器相互之间发送报文所需花费是相同的。
2. 每台路由器都得到相同的LSDB(Link State DataBase)。LSDB是对整个网络的拓扑结构的描述。
a. 每台路由器都根据自己周围的网络拓扑结构生成一条LSA(Link State Advertisement)。
b. 每台路由器都将LSA发送给网络中其他所有的路由器。
c. 每台路由器都收到了其他路由器的LSA,所有的LSA放在一起称作LSDB。
3. 各路由器都将LSDB转换成一张带权有向图,这张图是对整个网络拓扑结构的真实反映。各路由器得到的是一张完全相同的图。
4. 每台路由器在图中以自己为根节点,使用SPF算法计算出一棵最小生成树,由这棵树得到了到网络中各个节点的路由表。
区域划分 OSPF允许AS的网络被划分成区域来管理,区域间传送的路由信息被进一步抽象,从而

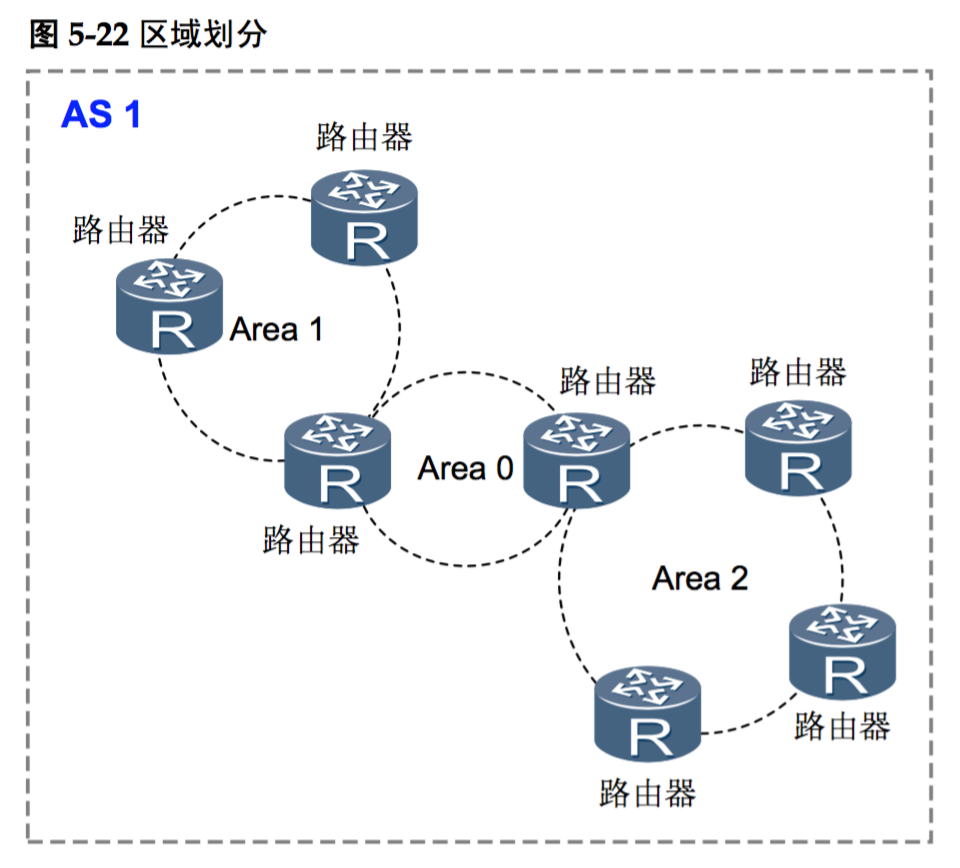

减少了占用网络的带宽。区域划分如图5-22所示。

AS 1内运行OSPF协议。AS 1被划分为三个不同的区域(Area 0、Area 1、Area 2)。其中Area 0称作“骨干区域”。

说明
如果AS被划分成一个以上的区域,则必须有一个区域是骨干区域,并且保证其他区域与骨干区域直接相连或逻辑上相连,且骨干区域自身也必须是连通的。

报文格式

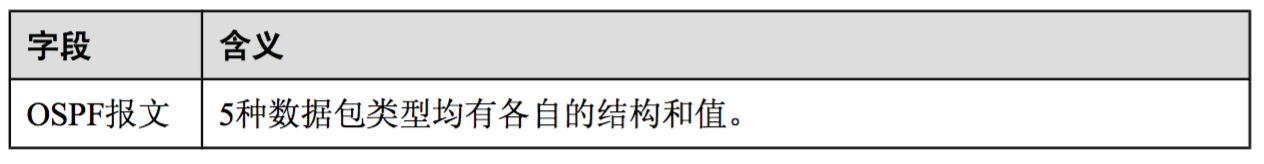

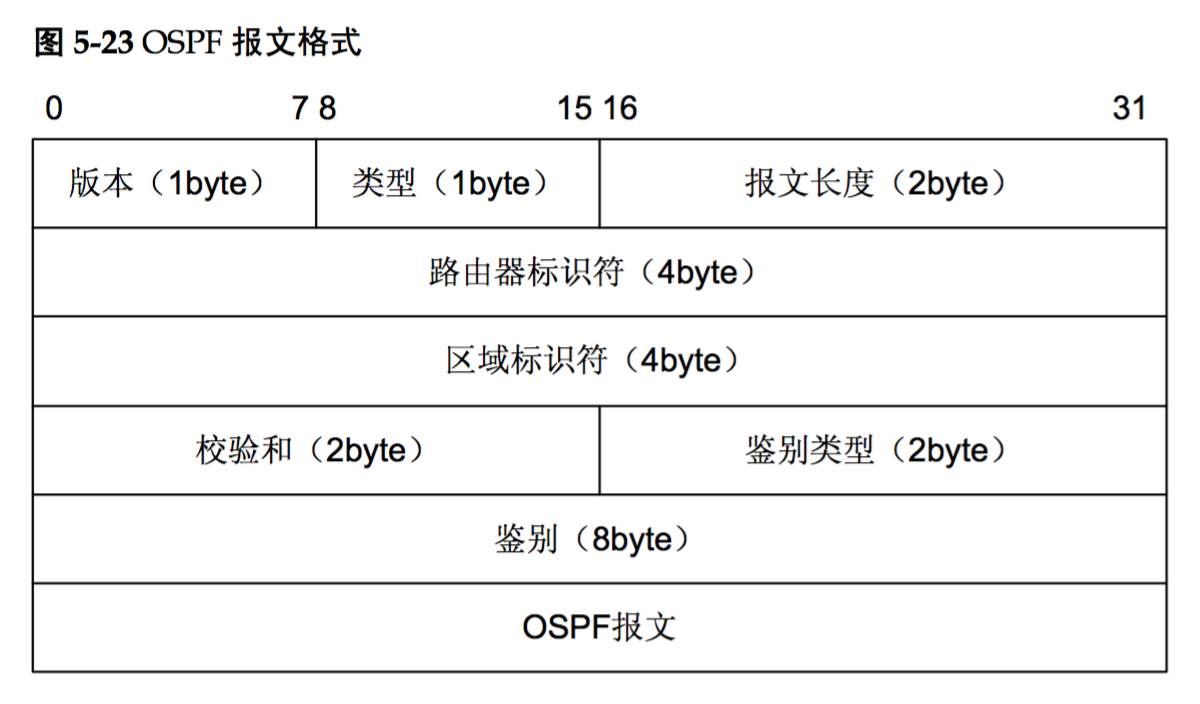

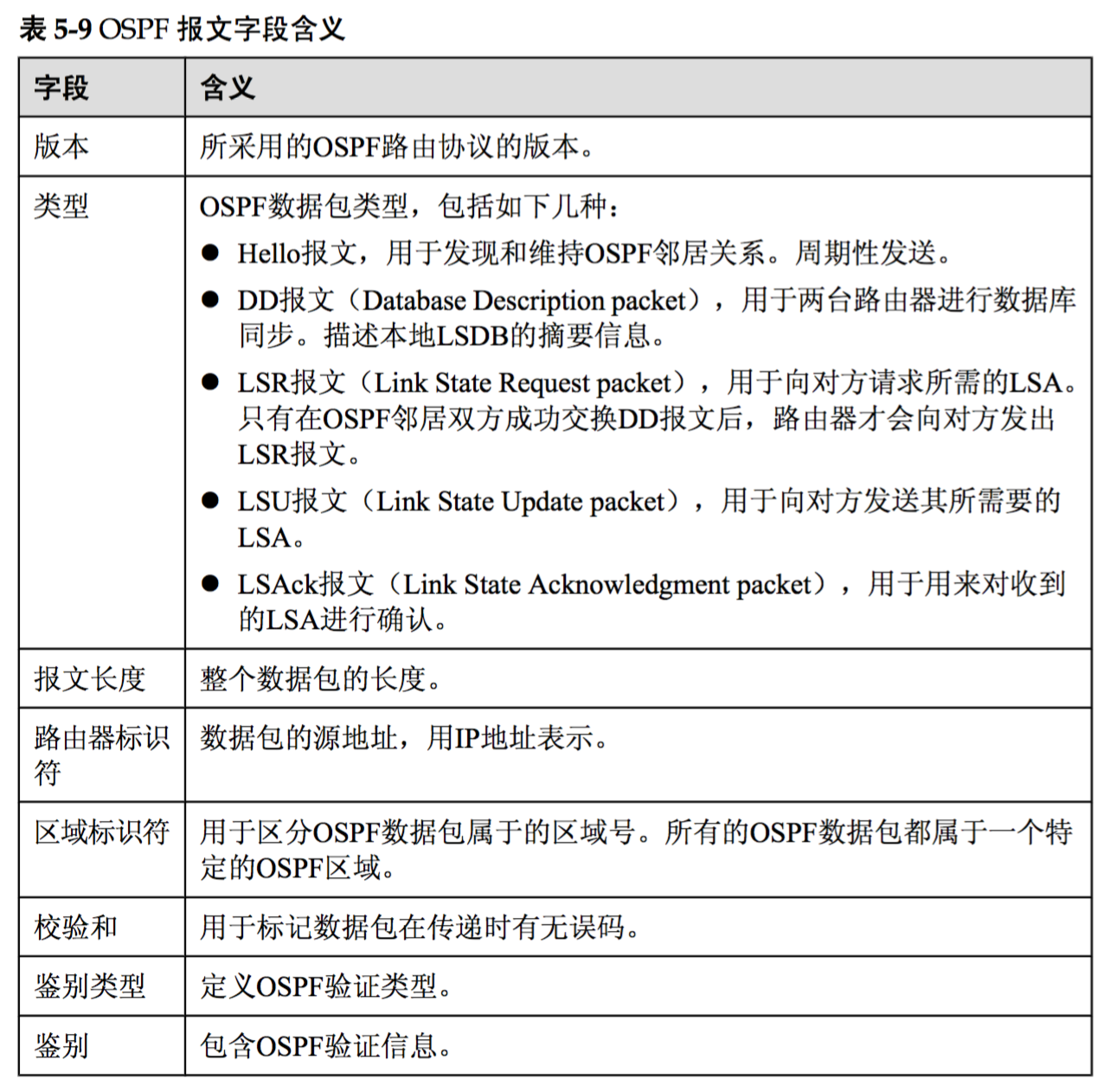

OSPF的报文格式如图5-23所示。
