分享SPV210与FPGA通信问题
项目需要在S5PV210的SROM总线上挂载一片FPGA进行数据处理，选择的是BANK5。在写驱动的时候发现一个问题：BANK5的总线频率无法单独配置。比如我想实现的效果是通过不同的片选信号CS给每个BANK的总线频率设置不一样，在手册上找了很久没发现有直接给SROM设置时钟频率或设置分频系数的寄存器。请问大家是怎么处理这个问题的啊？这个总线上挂芯片的应用很多，我也看了DM9000的也没找到。
...全文
请发表友善的回复…
发表回复
ach2009 2015-02-07
- 打赏
- 举报
LZ你好，我用的架构跟你的一样，遇到的问题是，ARM写FPGA没问题，但是ARM读FPGA数据的时候过出错，想想你请教一下，能留个邮箱或别的联系方式吗,谢谢了
bujigr 2014-10-12
- 打赏
- 举报
你好 请问你的arm和fpga间通信的速度提上来了吗？
wdw1600 2013-08-23
- 打赏
- 举报
时序图上地址总线上的00h也不知道是怎么出来的，那个ffh,feh这些地址才是我写的。
wdw1600 2013-08-23
- 打赏
- 举报
今天又搞了一天还是没把数据维持时间缩短，
Carl_CCC 2013-08-22
- 打赏
- 举报
那要看看你时序，我们也这样做的，没问题。
wdw1600 2013-08-22
- 打赏
- 举报
通过这个寄存器修改CS等占用的时钟周期可以达到改变数据读写的频率，不过我在使用过程中发现修改后导致数据的读取和写入会错，比如我写入0XA5,FPGA那边抓到的是个随机数
Carl_CCC 2013-08-22
- 打赏
- 举报
SROM_BC5 0xE800_0018不就是设置和时钟有关的吗？
wdw1600 2013-08-22
- 打赏
- 举报
[[
quote=引用 2 楼 wdw1600 的回复:]通过这个寄存器修改CS等占用的时钟周期可以达到改变数据读写的频率，不过我在使用过程中发现修改后导致数据的读取和写入会错，比如我写入0XA5,FPGA那边抓到的是个随机数[/quote]
发现是FPGA采样频率太低造成的。

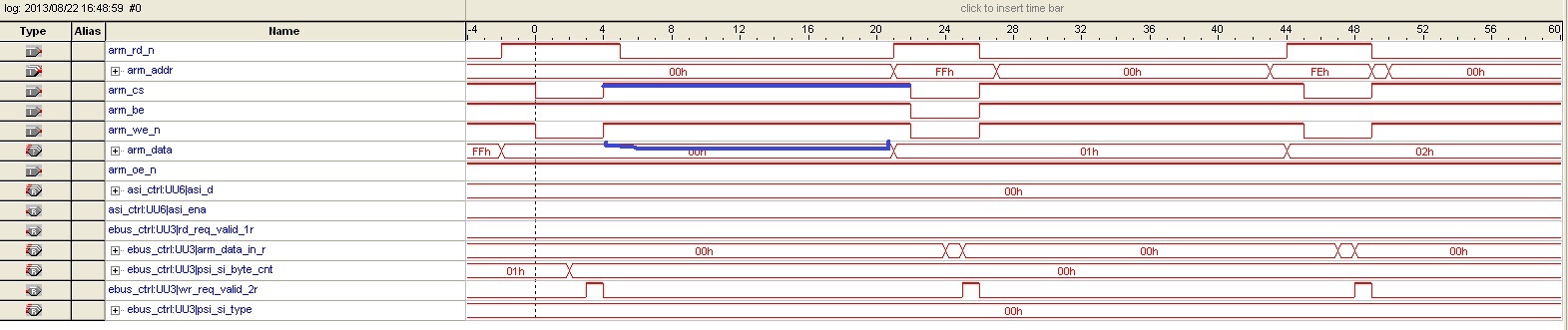

现在写数据正常了，不过频率有点低，我把FPGA抓到的时序图贴上：
图中蓝色线部分占用时间太长，本来CS使能时间大概50ns，图中蓝线部分就占了200ns左右，导致写入速率只有3M左右，请问你们有遇到这个问题吗？
