为什么cad正坐标保存到dxf是负的?

[Mybox]

我用cad做一个图形,其中有一个圆,圆心坐标是10,10.可是导入到dxf文件后,直接打开dxf文件,看里面圆的数据却是-10,10,请问这个是什么问题?dxf是不是有什么地方标识这个转化的?

[TXH0001]

这是坐标为10,10的圆的dxf信息 AcDbCircle 10 10.0 20 10.0 30 0.0 去查一下dxf段含义

[Mybox]

比如下面这dxf段 AcDbCircle 10 -359.9822152405412 20 365.2122222806189 30 0.0 40 0.5 210 0.0 220 0.0 230 -1.0 100 AcDbArc 50 359.9999999998827 51 9.999999999998614 0 ARC 5 1705 330 2 100 这个圆心是在负坐标，但是我发现很多软件处理这个坐标都是导入到正坐标了，请问这个是不是有什么标识区分这个？

[u011055410]

同问，我也遇到了这个问题，看了DXF的参考手册，没有发现什么问题啊？哪位大侠知道恳请告知啊！！

[u011055410]

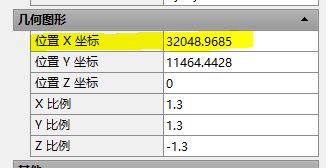

比如同一个insert，在AutoCAD里X坐标是正的；

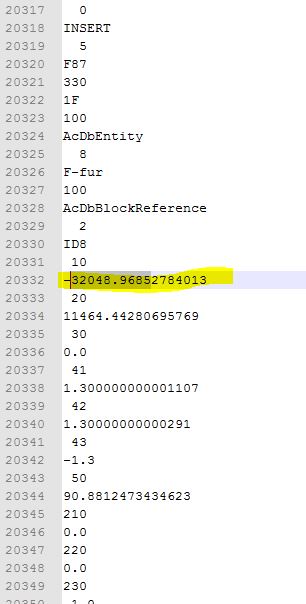

但打开DXF看就是负的;

[赵4老师]

左右手坐标系？
