几款蜂鸣器驱动电路
zhouzekun1
2015-11-20 02:10:30

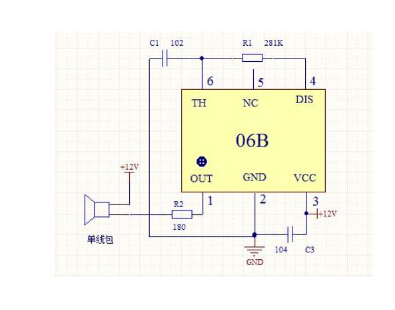

DC06电磁式蜂鸣器机动车专用驱动IC 单线包驱动 电阻R1采用±1%精度,电容C1采用NPO材质±5%精度

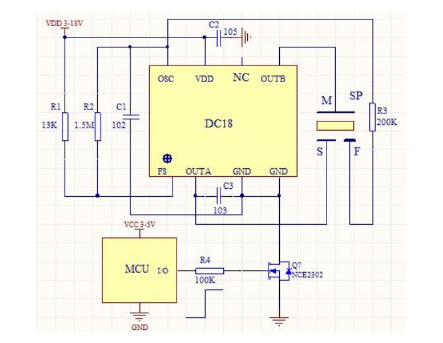

使用单片机驱动蜂鸣器电路 蜂鸣器如果是有源的,单片机只要输出高低电平就可以,如果是无源的,单片机就要输出PWM波才可以让蜂鸣器发声。如果单片机的驱动能力差(比如51),可以在电阻左侧接一个上拉电阻到单片机电源端。VCC电压根据蜂鸣器电压选择,不能超过三极管的耐压。
...全文
140
回复
打赏
收藏
几款蜂鸣器驱动电路
DC06电磁式蜂鸣器机动车专用驱动IC 单线包驱动 电阻R1采用±1%精度,电容C1采用NPO材质±5%精度 使用单片机驱动蜂鸣器电路 蜂鸣器如果是有源的,单片机只要输出高低电平就可以,如果是无源的,单片机就要输出PWM波才可以让蜂鸣器发声。如果单片机的驱动能力差(比如51),可以在电阻左侧接一个上拉电阻到单片机电源端。VCC电压根据蜂鸣器电压选择,不能超过三极管的耐压。
