MSM8909+Android显示屏设备树文件初始化代码命令请教

[loongembedded]

设备树显示屏上电初始化部分命令如下：
qcom,mdss-dsi-on-command = [
39 01 00 00 00 00 06 FF FF 98 06 04 01
有下面疑问请教大家：

1. 39具体表示DCS Long Write/write_LUT Command Packet，对吧？
2.后面的01和4个00分别表示什么？
最好可以给出答案的参考文件，谢谢了。

[名字太长会导致服务器缓存区溢出]

我用的是MSM8916，应该和你的是兼容的

我看了下内核文件，最终追踪到了这里
https://github.com/SimonSickle/android_kernel_lg_c50/blob/57550dd7a7daf79ba429c4d2b372a4a13205345d/arch/arm/boot/dts/lge/msm8916-lge-common/dsi-panel-tianma_ili9806e-480p-video.dtsi

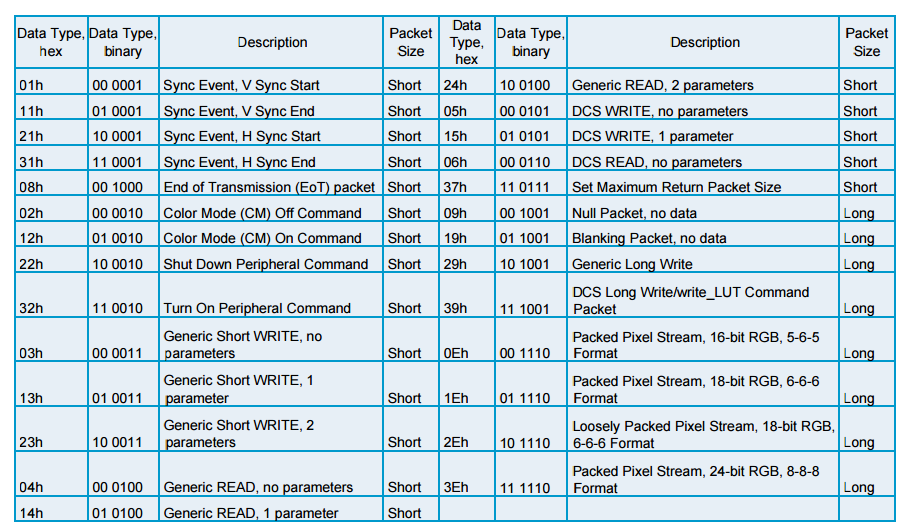

我翻了下DSI 包的指令，看图

看起来应该是先DCS Long Write/write_LUT Command Packet
启动vertical 同步，然后等待四个指令，00我找不到相应的描述符，我怀疑是延时而已

[名字太长会导致服务器缓存区溢出]

参考文档忘记给了，sorry MIPI D-PHY Protocol Fundamentals: http://rfmw.em.keysight.com/mod/pdf/axie_u4421a_mipi_d-phy_protocol_fundamentals_detailed_presentation.pdf

[loongembedded]

引用 1 楼 u010182064 的回复:

我用的是MSM8916，应该和你的是兼容的 我看了下内核文件，最终追踪到了这里 https://github.com/SimonSickle/android_kernel_lg_c50/blob/57550dd7a7daf79ba429c4d2b372a4a13205345d/arch/arm/boot/dts/lge/msm8916-lge-common/dsi-panel-tianma_ili9806e-480p-video.dtsi 我翻了下DSI 包的指令，看图 看起来应该是先DCS Long Write/write_LUT Command Packet 启动vertical 同步，然后等待四个指令，00我找不到相应的描述符，我怀疑是延时而已

我的理解是39是数据类型，接下来的01就不应该是V同步的开始，因为他们都是属于数据类型。

[名字太长会导致服务器缓存区溢出]

哈哈，你应该再看仔细点， 顶行的原文是：Data Type,Hex 意思是说，数据类型：十六进制 你看一下39后面的Data type,Bin对应的是11 1001，不就是39h的二进制表示吗 后面的description下的内容才是39h的含义

[loongembedded]

非常感谢版主的回复，你给的文档我打开这个链接的一直一直提示正在加载，现在就还是搞不清楚这4个0是做什么的

[loongembedded]

“看起来应该是先DCS Long Write/write_LUT Command Packet，启动vertical 同步，然后等待四个指令，00我找不到相应的描述符，我怀疑是延时而已”-----39 01 00 00 00 00 06 FF FF 98 06 04 01及后面还有很多类似这样对显示屏的初始化代码，不是很理解为什么0X39之后都有启动V同步，然后等待四个指令，这具体是什么指令，请教了？

[loongembedded]

已解决，见分享的博文http://blog.csdn.net/loongembedded/article/details/50164401

[luvzhan]

qcom,mdss-dsi-on-command = [ 39 01 00 00 00 00 06 FF FF 98 06 04 01 2.后面的01和4个00分别表示什么？ 39 类型标识符 第2到5个字节是dsi_ctrl_hdr结构体 的last、vc、ack、wait， 第5个字节为命令写入后的延时时间，单位为ms 第6和第7字节用来标识该数据包还负载了多少个数据，即要发送的长度，对应 dsi_ctrl_hdr 的 dlen 成员
