哈喽，今天圣诞节，小编在这里祝大家圣诞节快乐。不知道最近物联网学的怎麽样？小编一直在刻苦钻研，昨天晚上还在敲代码，调程序（昨晚平安夜有没有很用功

）。小编最近认真研究了WiFi模块，今天早早给大家分享，下面由小编给大家介绍QCA401x---WIFI模块。

[WIFI是什么？
Wi-Fi是一种可以将个人电脑、手持设备（如pad、手机）等终端以无线方式互相连接的技术，事实上它是一个高频无线电信号无线保真是一个无线网络通信技术的品牌，由Wi-Fi联盟所持有。目的是改善基于IEEE 802.11标准的无线网路产品之间的互通性。有人把使用IEEE 802.11系列协议的局域网就称为无线保真。甚至把无线保真等同于无线网际网路（Wi-Fi是WLAN的重要组成部分）。

QCA401x是什么？
QCA401x是一种WIFI微处理器。（微处理器由一片或少数几片大规模集成电路组成的中央处理器。这些电路执行控制部件和算术逻辑部件的功能。）

QCA401x新特性是什么？
•更多接口，包括：8 x PWMs，3 x UART，2 x I2C，2 x SPI，集成8通道模拟数字转换器。
•支持3.3V电平供电或电池（2.7V ~ 3.6V）直接供电。
•支持ALLJoyn.JS 和 HomeKit。
•片上代码空间高达400KB或800KB。
•支持外扩SPI接口Flash。
•双频天线和天线分级，覆盖家用所有频段。
•集成安全 OTP 存储块，集成硬件加密引擎，支持应用加、解密，安全启动，安全挂起和恢复功能。
•商用温度范围 0度~85度,扩展温度范围 -40度~115度。

QCA401x 产品规格有哪些？
•无线连接标准。双频（2.4G和5G）802.11a/b/g/n（带宽HT20/40），内置功率放大（+20dBm），分集接收；
•集成单个Tensillca CPU,支持IP栈，Wi-Fi，支持ThreadX操作系统下运行用户应用程序，支持硬件加密引擎；
•RAM：1MB或1.5MB，ROM：1.25MB，OTP：1KB；
•2x SPI Master（36MHz）+ SPI host interface。 2x I2C Master/Slave。高速UART（3Mbps）,2x 低速UART，2x I2S音频接口 ,USB2.0,SDIO2.0 从接口，八通道ADC，集成按键控制器，8个硬件独立PWM，集成更多专用GPIO口；
•关键功耗指标。Rx <65毫安，Tx@5dbm<160毫安，IEEE PS Sleep<130纳安。
•9x9mm DRQFN-116pin，5.5x5.5mm FOWLP封装

QCA401x开发环境有哪些？
•针对应用开发者熟悉的架构；
•简化ALLJoyn设置和访问AJ服务架构；
•简化访问各种硬件接口（GPIO口，SPI，I2C，PWM，ADC等等），设备驱动代码支持C语言和ES；
•设备/平台/操作系统-不相关，即：应用软件开发和平台以及操作系统不相关；
•针对嵌入式物联网设备优化，包括： a) ECMAScript(JavaScript)语言解释器和JIT编译器集成了ALLJoyn连接框架；b)小型物联网设备中的可嵌套ECMAScript例程集成了AllJoyn连接框架；c) 内建的Unicode代码支持和正则表达式引擎提供了高级编程结构；

QCA400x/401x 环境安全（开发环境）是什么？
•成功解决了软件真实性和完整性问题；
•只允许执行已信任的代码；
•硬件存储可信根；
•软件二进制图形符号使用强大的公共密钥加密机制。

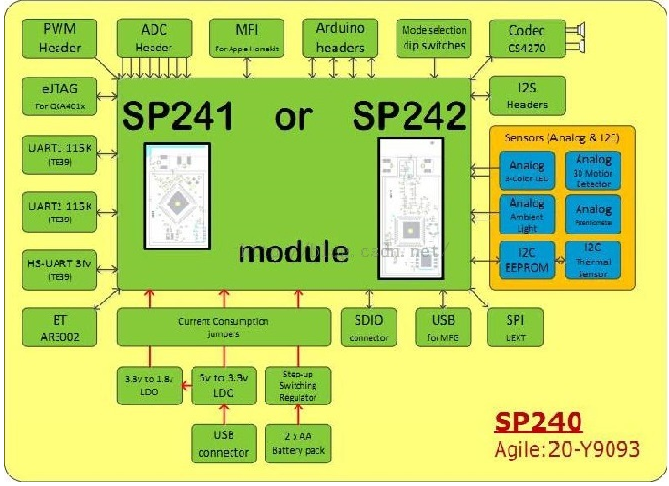

QCA401x是怎样设计的？
主要资源包括：
•主机接口，包括USB，UART，SDIO，SPI等；
•外设，包括8x PWM，GPIO，UARTs，BT，
•传感器，包括RGB LED灯，环境光传感器，3D运动传感器，温度传感器，电位计，EEPROM；
•2x I2S接口，音频解码接口；
•JTAG接口

QCA401x设计母版
