分享dragonboard 410c试用之——给dragonboard找个家
在CSDN上申请试用了dragonboard 410c开发板，很感谢获得了使用机会。收到货之后打开一看，出乎意料，竟然还配了面包板和三个传感器模块：光感传感器，颜色传感器和手势传感器，当然还有12V 2A的电源，一本dragonboard 410c传感器研讨会手册。
传感器研讨会手册介绍了研讨会上演示实验的详细电路连接，所以我迫不及待的进行了实验：按照手册的介绍连接好传感器等电路，插入无线键鼠的接收器，使用HDMI转VGA线连接到我的显示器（因为没有HDMI的显示器，我用的HDMI转VGA需要使用5V供电，否则屏幕无法正常显示），插入电源，开机即可看到android的界面。使用鼠标操作运行androd中安装的测试程序，可以实现三个传感器的实验，和研讨会上的一模一样。
做过传感器实验后感受到了dragonboard 410c的强大，但感觉并没有深入了解它，所以下一步决定给它配一块720p的屏幕和摄像头，所以需要使用转接板连接，这个工作量要慢慢进行了。

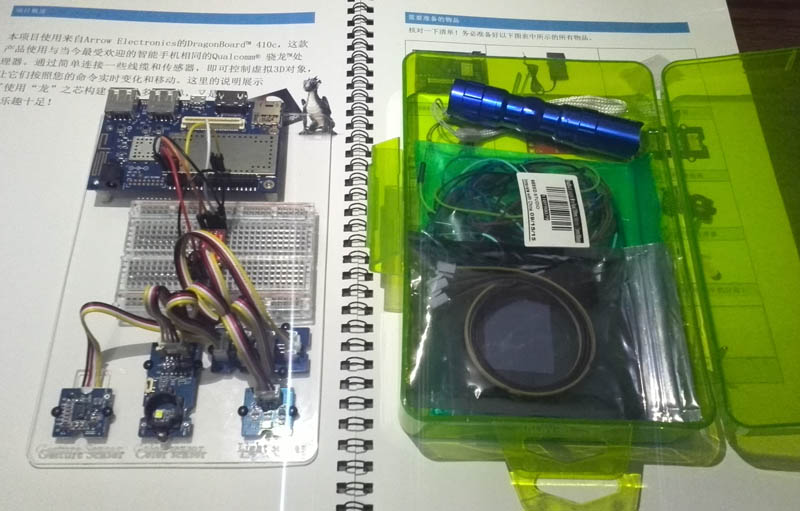

看着小巧而强悍的dragonboard，突然想好好保护她。于是就利用已有的资源，动手打造了一个专属dragonboard的外壳。先看一下dragonboard及配件全貌（晚上光线不好，拍照水平有限，见谅）：

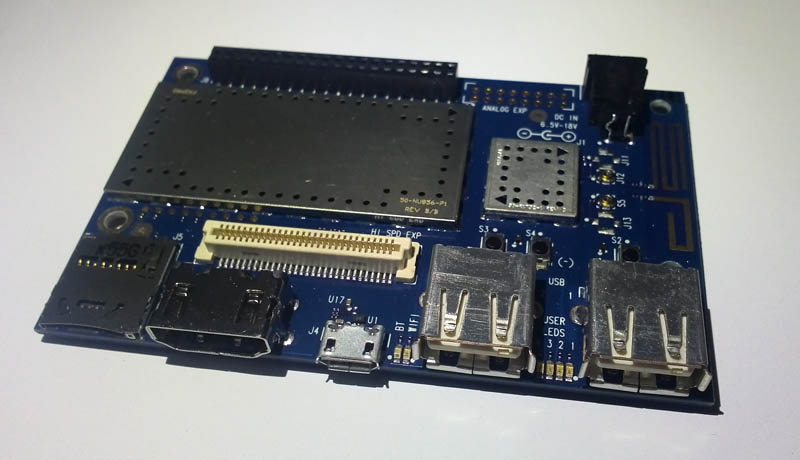

来两张dragonboard的特写：

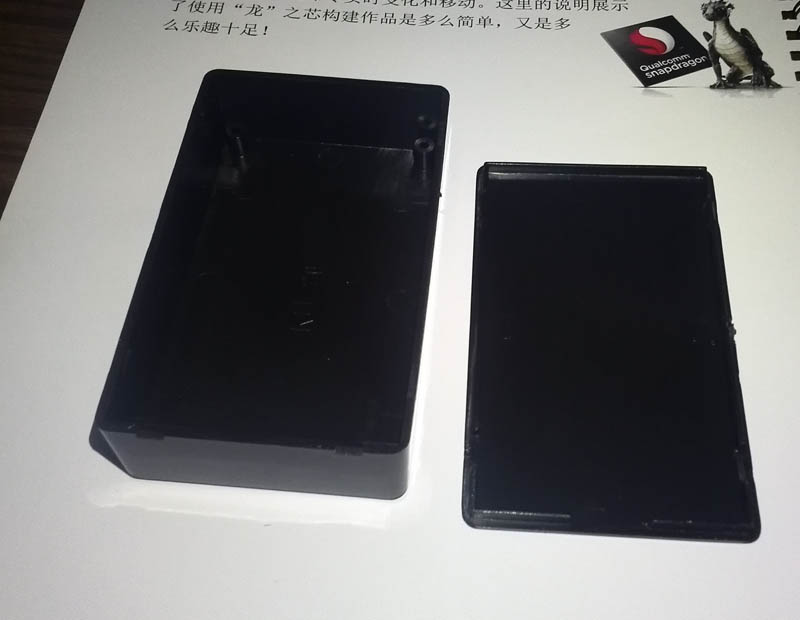

手头有个万用仪表壳，放dragonboard进去试一试，正好放得下，太好了。外壳长这个样子：

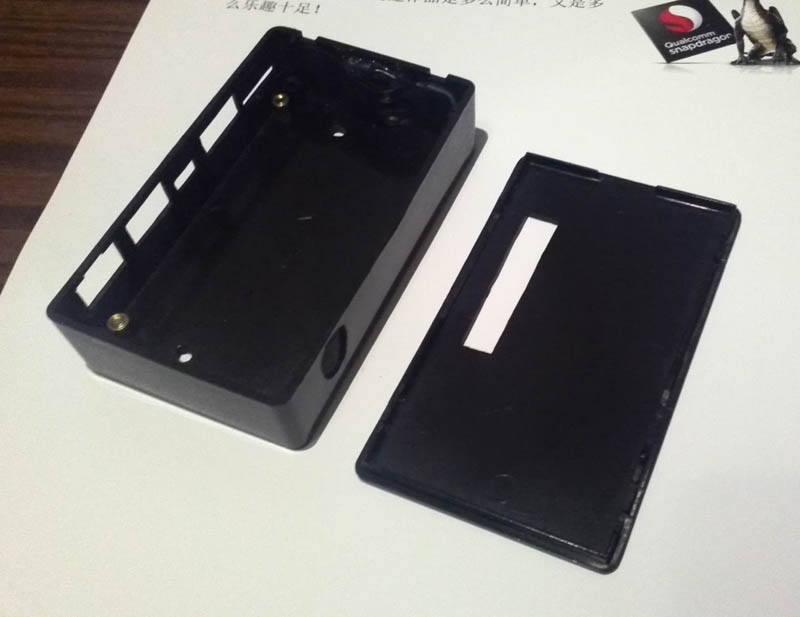

打孔吧，dragonboard外接口对应位置需要打孔露出来，还好有一个小手工钻，打孔什么的方便不少。打完孔的外壳：

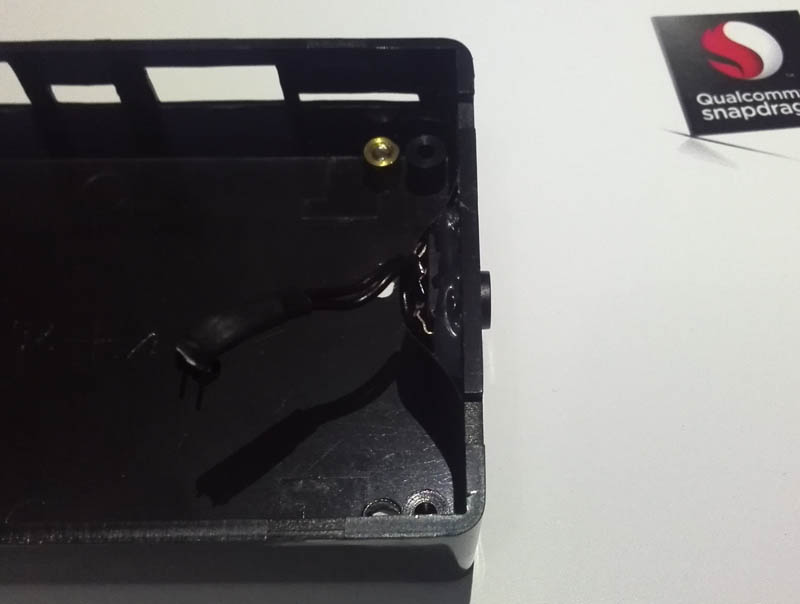

想了想常用的开机键还是得引出来，所以在一边打个孔，用胶枪固定一个按键上去，按键的两个引脚引出接一对2mm插针，因为dragonboard的低速接口的第4脚是开机键的接口，第2脚是地，插针可以直接插在第2和第4引脚上。按键的固定位置如图：

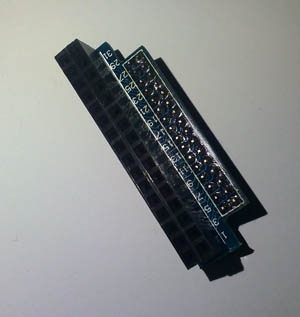

dragonboard的低速接口是2mm的接口，对很多同学的使用造成了不便，把2mm的接口转接2.5mm的接口就好了很多，所以就用到了这个：

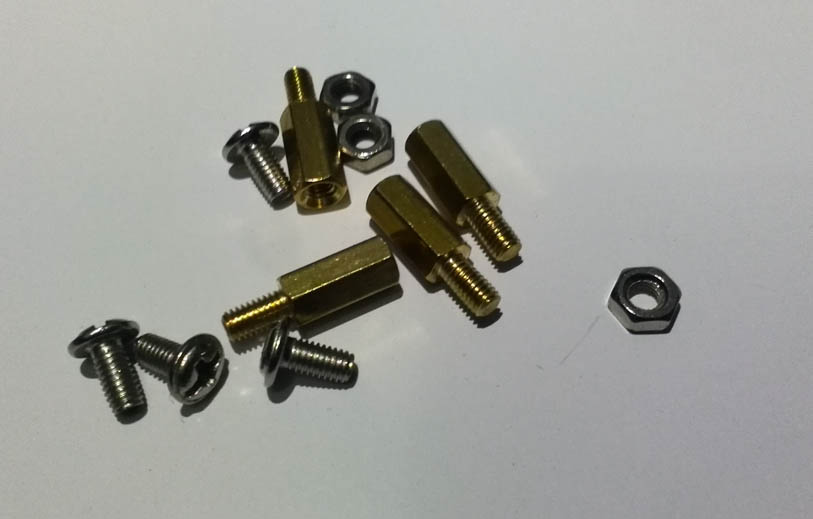

上一张固定螺丝的图：

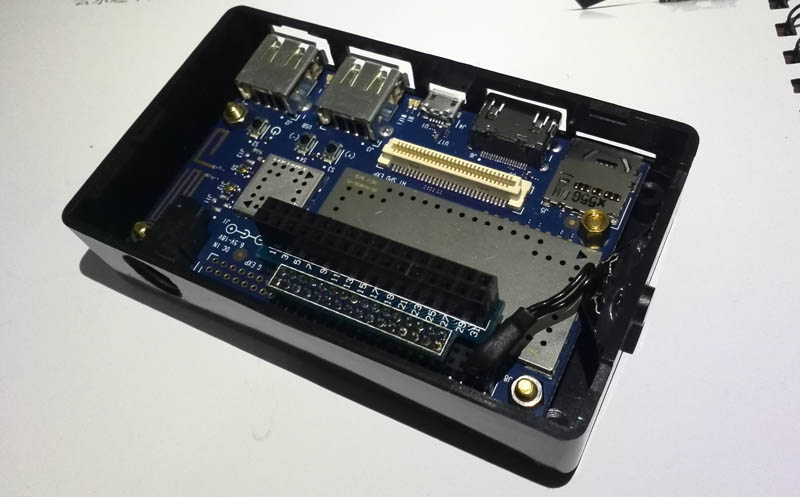

准备工作完毕，把dragonboard放进去，正好：

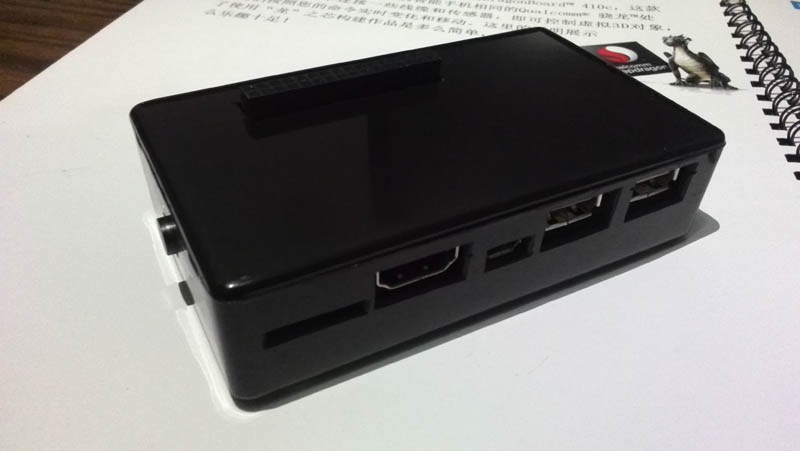

盖上顶盖，完美：
这样dragonboard 410c的一个完美的“家”就打造完成了，以后的调试就不用把板子反复拿出来了，也避免了粘上汗渍和积累灰尘。
回头会做dragonboard 的高速接口的实验，需要制作一个转接板连接屏和Camera等外设，这是计划的下一步工作。
传感器研讨会手册介绍了研讨会上演示实验的详细电路连接，所以我迫不及待的进行了实验：按照手册的介绍连接好传感器等电路，插入无线键鼠的接收器，使用HDMI转VGA线连接到我的显示器（因为没有HDMI的显示器，我用的HDMI转VGA需要使用5V供电，否则屏幕无法正常显示），插入电源，开机即可看到android的界面。使用鼠标操作运行androd中安装的测试程序，可以实现三个传感器的实验，和研讨会上的一模一样。
做过传感器实验后感受到了dragonboard 410c的强大，但感觉并没有深入了解它，所以下一步决定给它配一块720p的屏幕和摄像头，所以需要使用转接板连接，这个工作量要慢慢进行了。
看着小巧而强悍的dragonboard，突然想好好保护她。于是就利用已有的资源，动手打造了一个专属dragonboard的外壳。先看一下dragonboard及配件全貌（晚上光线不好，拍照水平有限，见谅）：
来两张dragonboard的特写：
手头有个万用仪表壳，放dragonboard进去试一试，正好放得下，太好了。外壳长这个样子：
打孔吧，dragonboard外接口对应位置需要打孔露出来，还好有一个小手工钻，打孔什么的方便不少。打完孔的外壳：
想了想常用的开机键还是得引出来，所以在一边打个孔，用胶枪固定一个按键上去，按键的两个引脚引出接一对2mm插针，因为dragonboard的低速接口的第4脚是开机键的接口，第2脚是地，插针可以直接插在第2和第4引脚上。按键的固定位置如图：
dragonboard的低速接口是2mm的接口，对很多同学的使用造成了不便，把2mm的接口转接2.5mm的接口就好了很多，所以就用到了这个：
上一张固定螺丝的图：
准备工作完毕，把dragonboard放进去，正好：
盖上顶盖，完美：
这样dragonboard 410c的一个完美的“家”就打造完成了，以后的调试就不用把板子反复拿出来了，也避免了粘上汗渍和积累灰尘。
回头会做dragonboard 的高速接口的实验，需要制作一个转接板连接屏和Camera等外设，这是计划的下一步工作。
