【Arduino】开发入门【七】7段显示器实现+源代码

【Arduino】开发入门【七】7段LED显示器

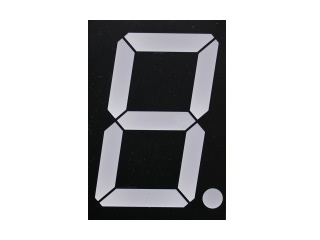

我使用的是7段共阳极LED显示器

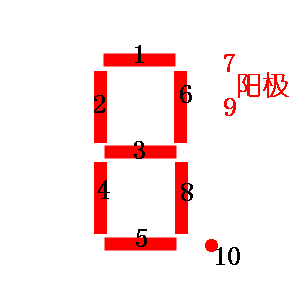

给出LED的针脚说明



Arduino的输出端口为3~10

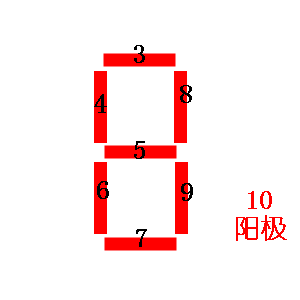

下面给出Arduino的输出端口对应的LED显示



实现思路为 将Arduino的3~10端口电位置为HIGH,通过调整3~9的电位值,来控制7段LED灯的亮和灭。

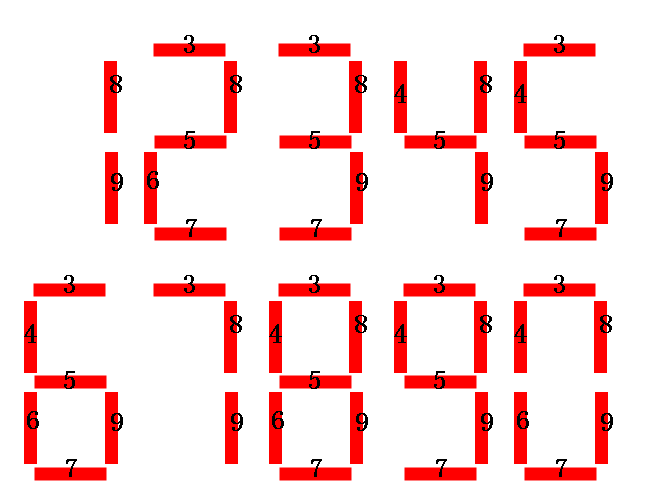

下面给出Arduino的输出端口对应的LED显示的数字




通过设置上面对应的输出端口的电位值为LOW,就可以显示对应数字。

  1. int i=0;
  2. int j=0;
  3. int k=0;

  4. void setup()
  5. {
  6. for(i=3;i<=10;i++)
  7. {
  8. pinMode(i,OUTPUT);
  9. }
  10. for(i=3;i<=10;i++)
  11. {
  12. digitalWrite(i,HIGH);
  13. }
  14. }

  15. void loop()
  16. {
  17. int num[10][7]={
  18. {3,4,6,7,8,9},
  19. {8,9},
  20. {3,5,6,7,8},
  21. {3,5,7,8,9},
  22. {4,5,8,9},
  23. {3,4,5,7,9},
  24. {3,4,5,6,7,9},
  25. {3,8,9},
  26. {3,4,5,6,7,8,9},
  27. {3,4,5,7,8,9}
  28. };
  29. for(i=0;i<10;i++)
  30. {
  31. for(j=0;j<7;j++)
  32. {
  33. digitalWrite(num[i][j],LOW);
  34. }
  35. delay(500);
  36. for(k=3;k<=9;k++)
  37. {
  38. digitalWrite(k,HIGH);
  39. }
  40. delay(500);
  41. }
  42. }


需要获取源代码的朋友,可以通过下面三种方式获取

(0)直接拷贝上面的代码

(1)请在评论中填写邮件地址,会通过邮箱发送源码。

(2)下载地址 http://download.csdn.net/detail/fnext/5239181
...全文
给本帖投票
2789 1 打赏 收藏 转发到动态 举报
AI 作业
写回复
用AI写文章
1 条回复
切换为时间正序
请发表友善的回复…
发表回复
line_us 2016-02-26
  • 打赏
  • 举报
回复
在评论中填写邮件地址,会通过邮箱发送源码。
