海思3519 SPI速率问题
使用海思SPI传输数据，24MSPI时钟下，发现在每两个byte之后，等待时间会变成，CLK直接被拉低1us多。在12M的时候没有此现象。这样导致整体的传输速率上，24M并没有比12M时有什么提高，甚至还变低了。

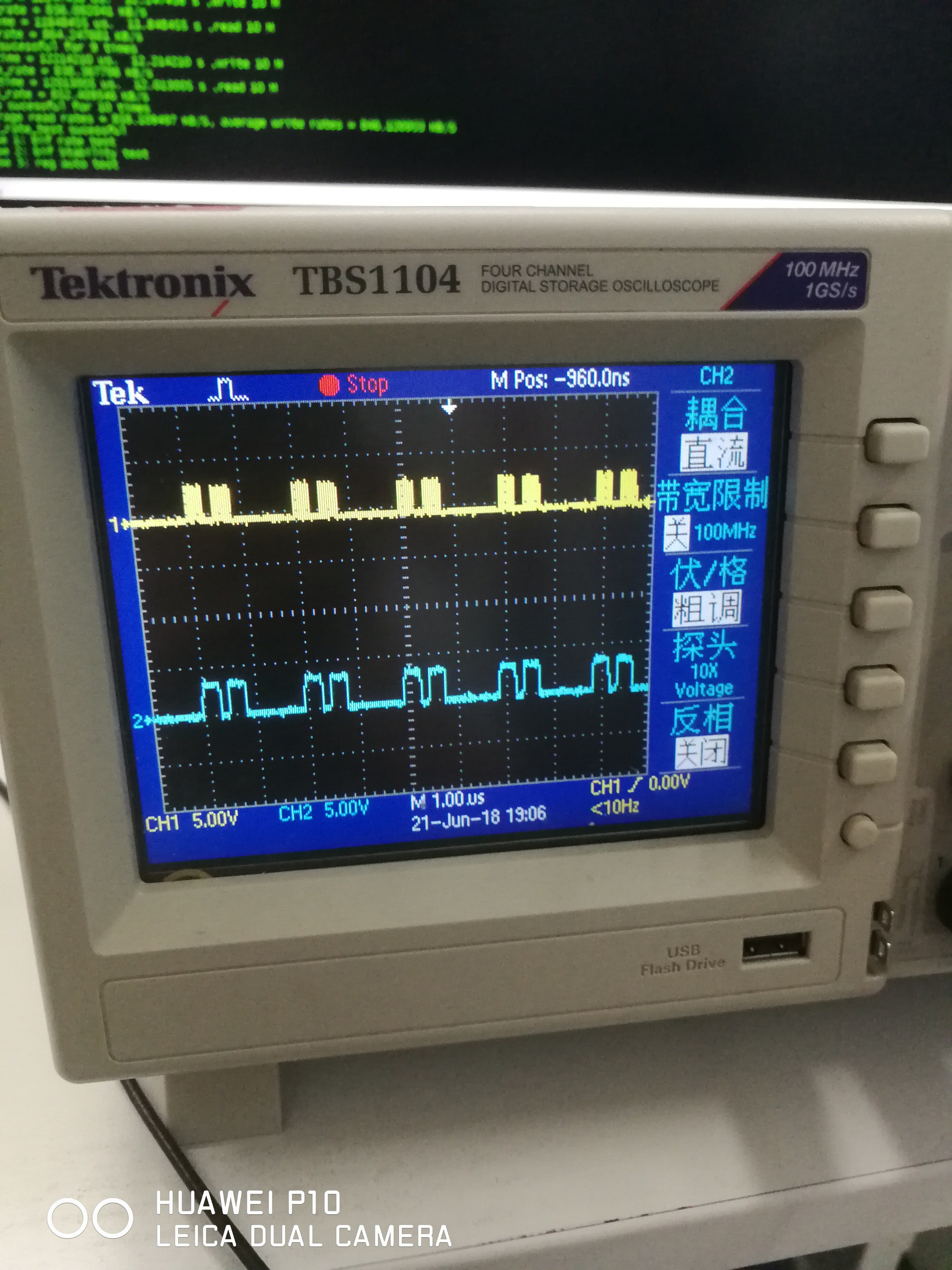

CLK为12M时候的传输波形，上面为CLK，下面为输出，输出为全F，可以看到每个byte之间的间隔基本固定

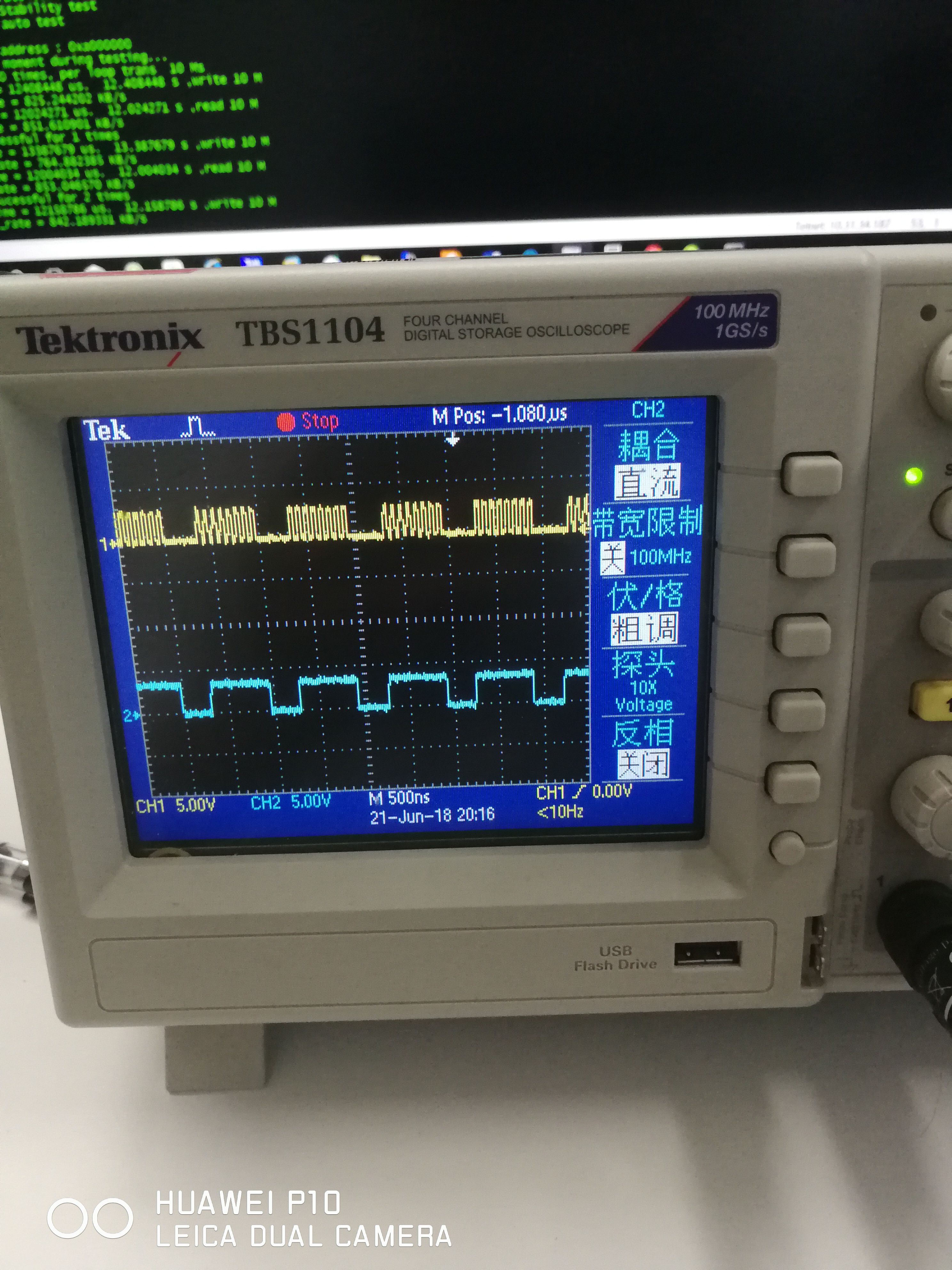

CLK为12M时候的传输波形，上面为CLK，下面为输出，输出为全F，可以看到每两个字节之后，CLK都停止了有1us多的时间
CLK为12M时候的传输波形，上面为CLK，下面为输出，输出为全F，可以看到每个byte之间的间隔基本固定
CLK为12M时候的传输波形，上面为CLK，下面为输出，输出为全F，可以看到每两个字节之后，CLK都停止了有1us多的时间
...全文
当前发帖距今超过3年，不再开放新的回复
发表回复
weixin_48010826 02-04
楼主你这个问题解决了吗 请问是哪里出错了
减脂的瘦胖子 2020-10-29
大佬有写过DMA下的SPI发送吗？可以交流一下吗
减脂的瘦胖子 2020-10-29
你好，你最好怎么解决的，文档好像又说大于20M就是31HZ的频率，我想通过DMA方式下的SPI发送，请问有经验交流一下吗
减脂的瘦胖子 2020-10-29
楼主，还在吗？我想问一下SPI发送到从机，怎么使用DMA方式
worldy 2020-06-04
读数据后的处理的时间，不论是12M还是24M应该基本一样（CPU主频不变），
码上见真晓 2020-06-04
楼主，解决了吗？
我这边使用hi3531a的硬件spi去跟FPGA通讯，
设置的speed=20*1000*100，结果示波器测量出来的却是31.2MHZ(对不上)
设置的speed=10*1000*100，结果示波器测量出来的却是10MHZ（对的上）
念念有余 2018-06-22
帖子中笔误，第2张为24M SPI CLK时候的波形图
