PMI8952 输出的reset被拉低

知秋两叶 2018-11-20 10:11:10

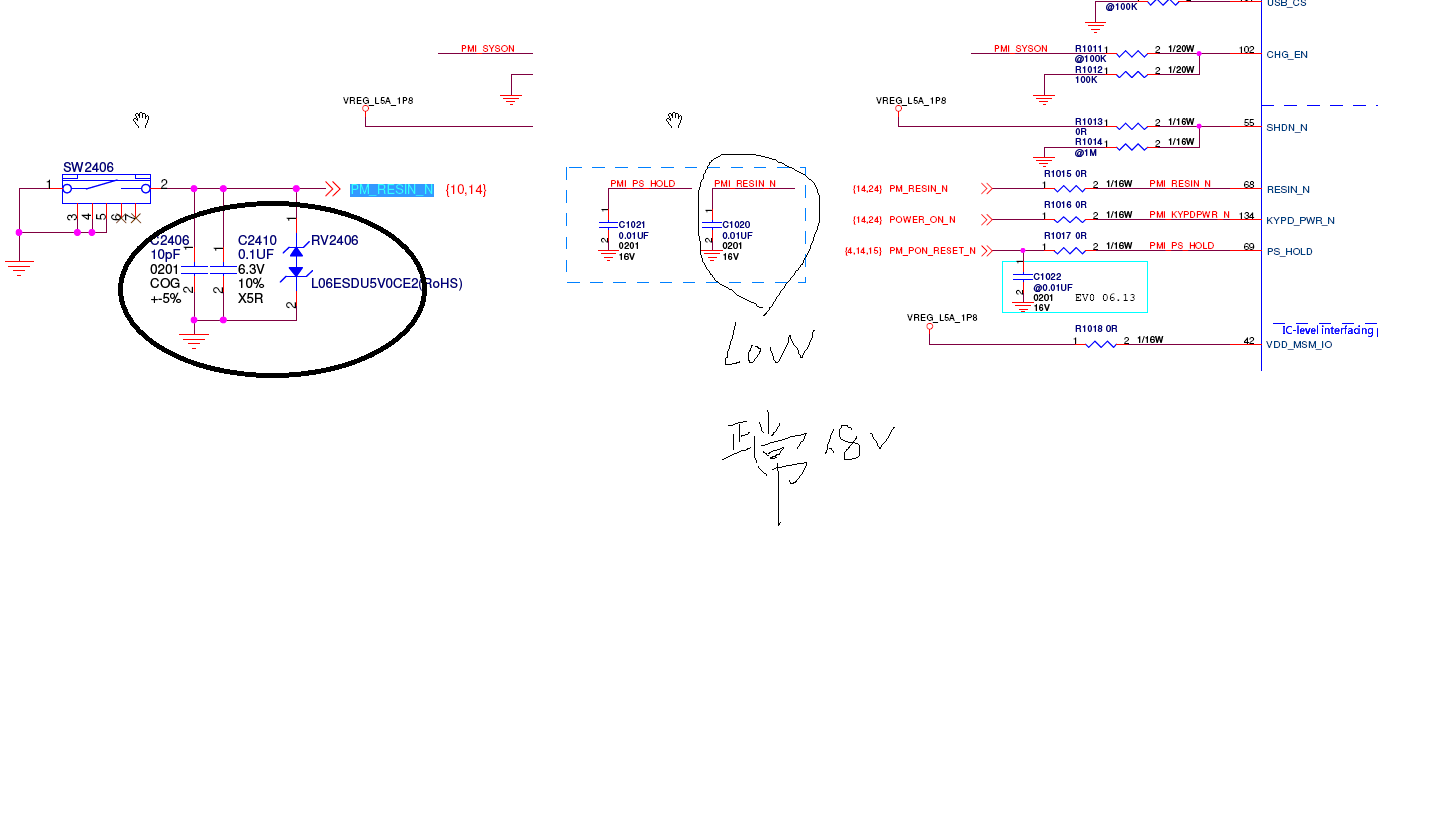

1. PMI8952和 PM8956 共用的一个reset线路并联三个电容0201，一个TVS；
2.三个电容容值 10pf 0.1uf 0.01uf
3.发现reset信号电压被拉低只有 0.3~0.6v左右，导致产品上电后一直停在反复reset状态；
4.排查后是0.01UF的电容问题，去掉0.01UF后reset信号电压正常，再装上也没有问题是怎么回事呢
5.产品上有4G 功能,0.01UF是滤除高频部分干扰，难道在reset线路上也有必要加上此电容？
请大神们请教一下了，3Q

...全文

2390 3 打赏收藏转发到动态举报

写回复

3 条回复

切换为时间正序

请发表友善的回复…

发表回复

知秋两叶 2019-05-24

打赏
举报

回复

有crack，但不知道产生位置

逗豆逗 2019-03-21

打赏
举报

回复

你测的0.3~0.6v的电压换个万用表测测还是这个范围吗？你的0.01uf的电容的封装是多少？我的意思是说，如果封装是0402的，焊接时很容易短路。如果短路的话，就无法复位。当你拆了重新焊接，不短路时，复位就正常了。

知秋两叶 2018-11-21

打赏
举报

回复

自己顶一个
