自己焊的PCB，千兆以太网，PHY：RTL8211EG，AJ45口，贴好片后接上电脑后不显示连接成功

2020-12-01 08:40:17 2.5万 阅读 AI 写同款 · GEO 优化AI 选题数据监测一键分发 ›
加载-ing 加载-ing 墨衍会员 · AI 创作全网分发 墨衍智能分发 通过墨衍一键同步至各平台 可同步平台 CSDN微信公众号微博知乎掘金百家号博客园抖音小红书 你的文章也可以这样分发 墨衍会员 ¥399起/年，写一次发全网 我也要 + 加入社区
千兆网络PHY芯片 RTL8211E的实践应用（原理图及PCB实现） 一、完成基于RTL8211E的千兆以太网外围电路的PCB实现 1.PCB的板级分析 采用了八层PCB板的制作工艺，层级分布分别为 TOP->GND->SIG1->PWR->PER2 ->SIG2->GND->BUTTOM. 其中，top层摆放主要器件并布放控制类信号线以及PHY连接RJ45的差分线； GND层为参考层； SIG1主要布放PHY至FPGA端的TX等长信号线； PWR层主要提供AVDD10和DVDD10的供电电压； PWR2层主要提供VCC33、DVD 阅读详情

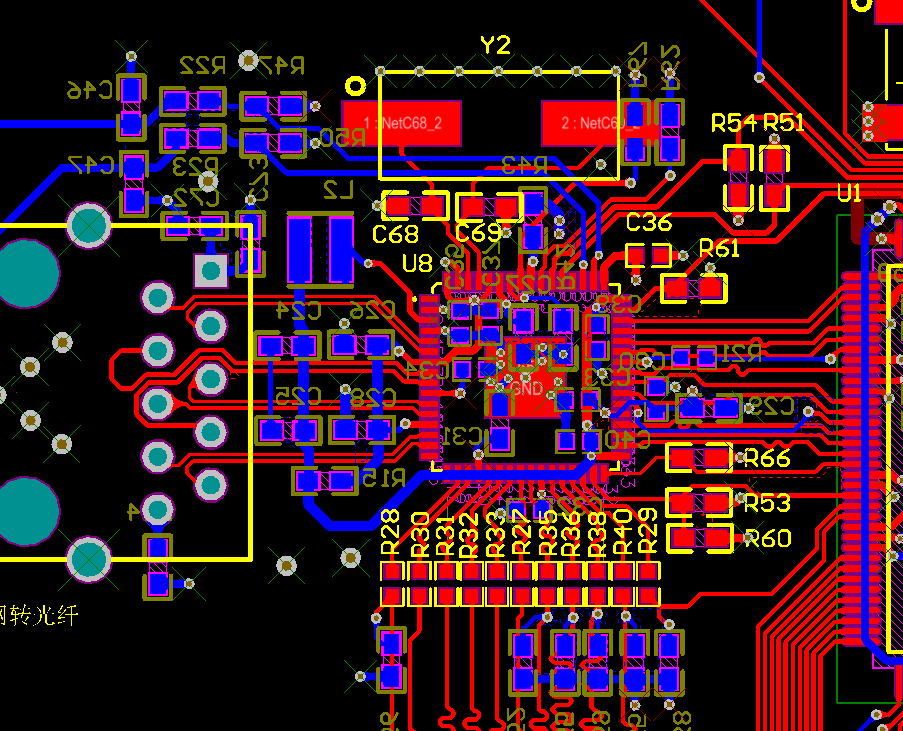

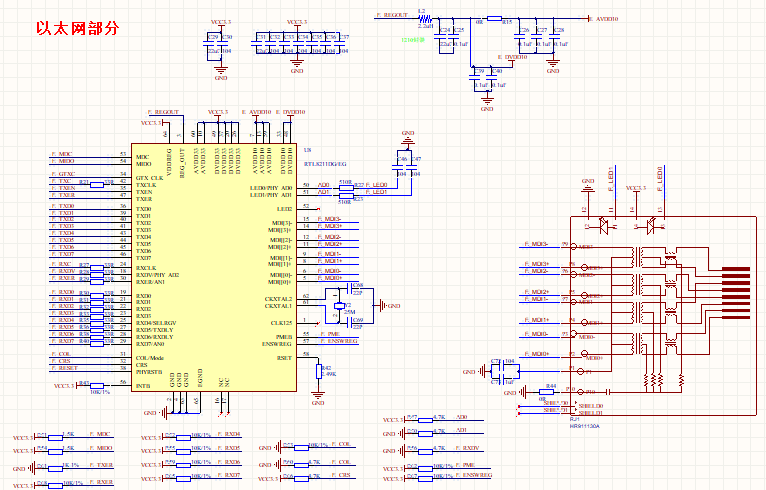

自己焊的PCB，千兆以太网，PHY：RTL8211EG，AJ45口，贴好片后接上电脑后不显示连接成功。电脑上的连接指示时有时无，偶尔能显示连接上了，大多数都连接不上，板子上的RJ45接口的指示灯一直都不亮。
...全文
FPGA通信——千兆网（RTL8211EG）硬件layout RTL8211E/RTL8211EG只有一个用于模拟电源（AVDD33和AVDD12）和数字电源（DVDD33和DVDD12）的接地平面。PCB堆叠是影响产品EMC性能的主要因素，良好的堆叠可以非常有效地减少PCB上环路的辐射（差模发射）以及连接到板上的电缆的辐射（共模发射），另一方面，不良的叠加会大大增加这两种机制的辐射。隔离器（网络变压器）下方的平面区域应保持空白 ，空隙区域是为了使变压器感应噪声远离电源和系统接地平面。重要的是保持底盘GND和系统GND之间的间隙（图中的D），以获得更好的隔离。 阅读详情
