WeNet 更新：支持字级时间戳和 N-best

[语音之家]

WeNet更新支持了时间戳。解码器不仅可以返回 Nbest 解码结果，而且还可以返回其中每个字对应的时间信息。

在语音识别一些任务中，字级别的的时间戳和N-best 扮演着重要的作用。例如在视频应用中，语音识别结合字级别的时间戳可以在精确的时间显示字幕，在会议场景中，字级别的时间戳可以标定与会者在说某句话某个字的精确时间。N-best 则包含了更多的识别信息，并提升识别的下游任务，如纠错、NLP 等的准确性。

下面将详细介绍时间戳在WeNet 中的实现（时间戳和 N-best 仅在 runtime 中实现）。

CTC Prefix Beam Search

在介绍时间戳的实现之前，我们先来回顾一下CTC Prefix Beam Search 算法。

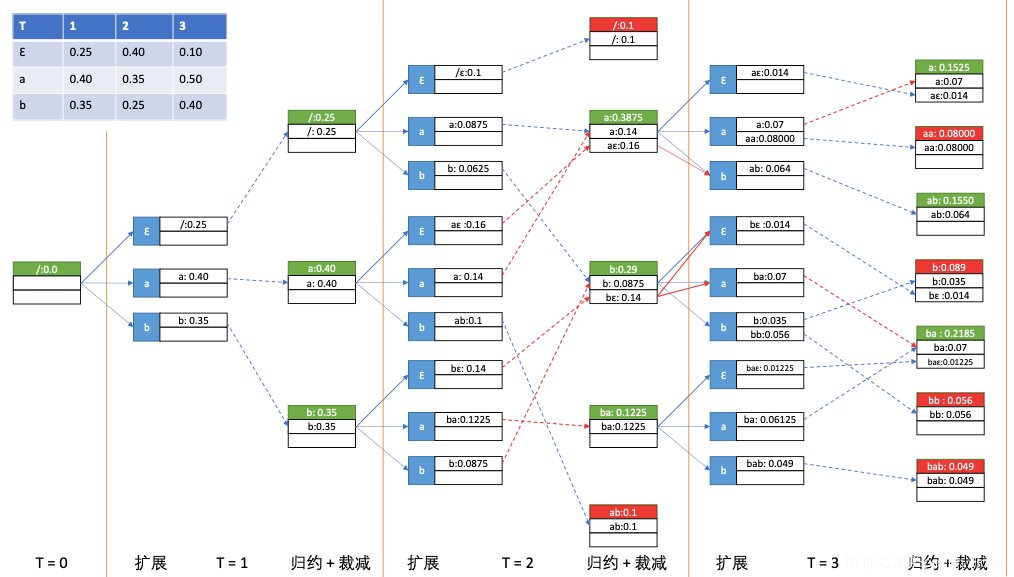

上图出自 Sequence ModelingWith CTC，相信大家都已经耳熟能详。神经网络输出一个T  X M 的矩阵，其中T 表示音频的帧数 (10 帧)； M 表示词典的大小 (5 个字母)。CTC Prefix Beam Search 算法则在该矩阵的基础上，找出概率最高的N 条路径。假设模型的输出如下图左上角的表格所示：

CTC Prefix Beam Search的过程，每个时刻有如下3个动作：

1. 扩展：根据前缀串和当前时刻的输出，计算新串的概率。

2. 规约：将规约串相同的候选概率相加。

3. 裁剪：仅保留top k个最好的序列做下一时刻的拓展，绿色的表示保留，红色的表示被裁减掉，图中k为3。

时间戳
每个前缀串可以由多个串规约而成。WeNet使用前缀串的被规约串中最优的一条路径，即viterbi路径来记录时间信息，viterbi路径中记录了每个字峰值的时间。如下图所示：

解码后一共得到三个解码结果：a, ab和ba。

1. 对于解码结果a来说，考虑到剪枝策略，因此规约前的串只可能是εaε、εaa或者aaa。

· viterbi分数较高的是aaa，为 0.4 X 0.35 X 0.50 = 0.07。

· a的峰值在T = 3，概率为0.50，即时间戳为T = [3]。

2. 对于解码结果ab来说，规约前的串可能是aab或者aεb。

3. viterbi分数较高的是aεb，为0.40 X .040 X .040 = 0.64 。a和b的时间戳为T = [1, 3]。

4. 对于解码结果ba来说，规约前的串可能是εba、bεa、baε、baa或者bba。

· viterbi分数较高的是bεa，为0.35 X 0.40 X 0.50 = 0.07 。b和a的时间戳为T = [1, 3]。

通常一个字的时间戳信息应该包括起始时间和终止时间，而使用上述算法，我们只能获取该字峰值所在的时间。因此在WeNet的实现中，考虑到延迟等因素，我们将峰值所在的时间当做该字的终止时间，上一个字峰值所在的时间当做起始时间。



示例

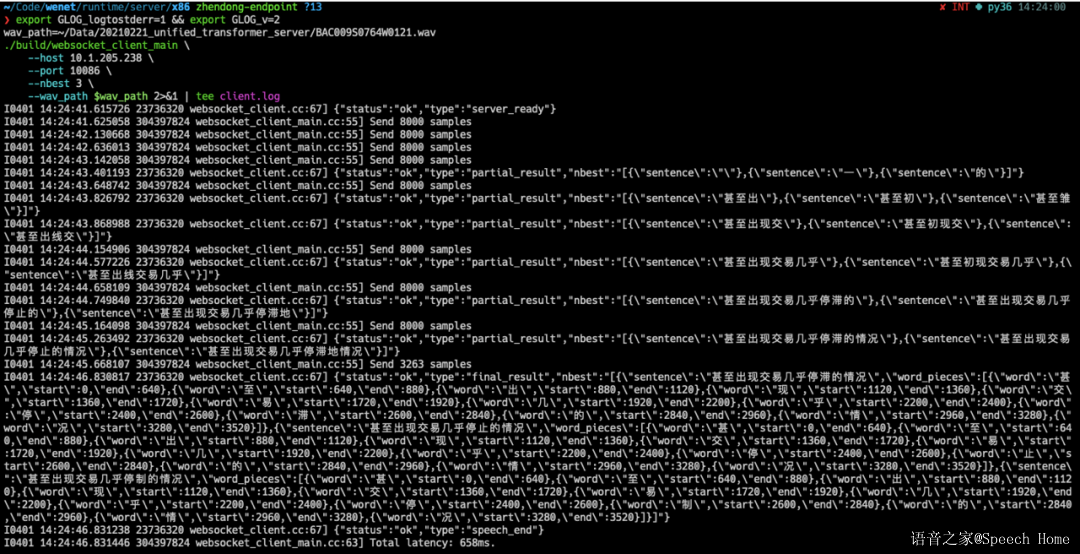

在启动客户端的时候，可以通过nbest参数来让服务器返回多个候选结果和对应的时间戳。程序的运行结果如下图所示：

代码实现

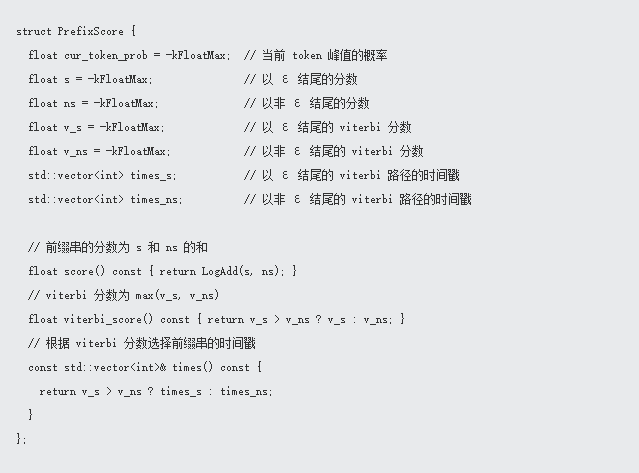

WeNet使用HashMap来保存解码过程中产生的前缀串及其对应的分数信息。分数信息的结构体定义如下所示：

主要代码的实现在 decoder/ctc_prefix_beam_search.cc 的Search函数中。代码通过for循环遍历每一个时刻，获取每一个时刻的输出，然后执行CTC Prefix Beam Search的过程。代码主要分为四部分：

1. 第一次剪枝

2. Token Passing

3. 第二次剪枝

4. 更新前缀串

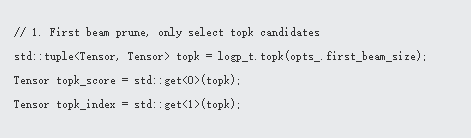

第一次剪枝
在上面表格中，词典只包含3个字母['ε', 'a', 'b']，因此每一时刻的输出都包含3个字母。而我们的字典一共包含4233个汉字，需要通过剪枝来降低计算的开销。这里 opts_.first_beam_size 默认的取值为10，即只保留概率最高的前10个汉字的概率及其索引。

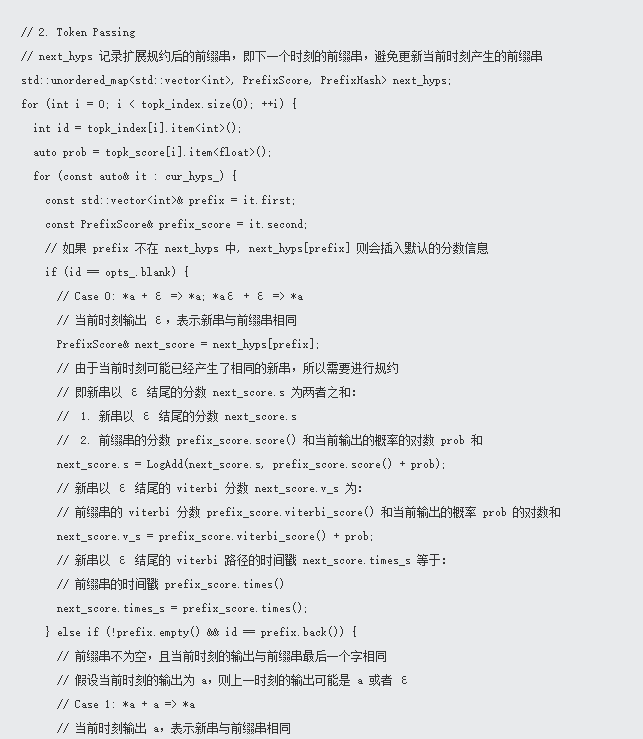

Token Passing

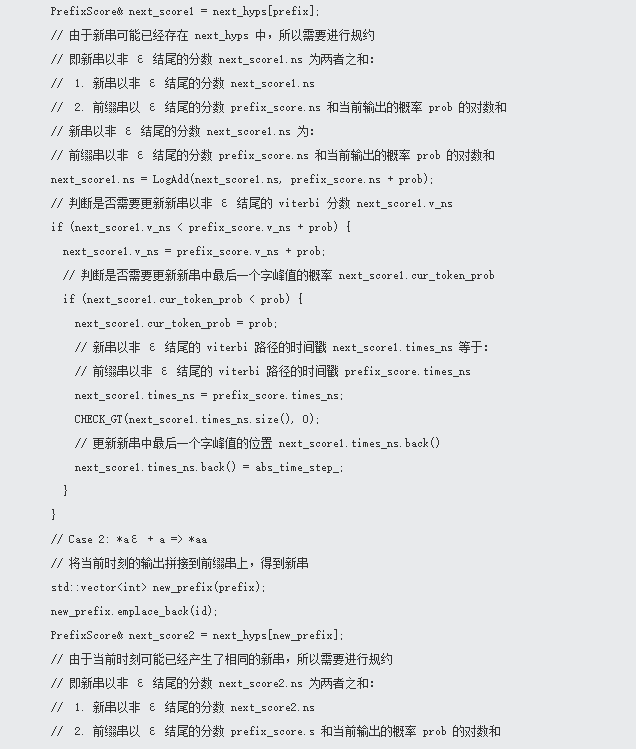

Token Passing部分的代码首先通过for循环遍历当前时刻的10个输出，然后对前缀串进行扩展和规约（代码如下）：

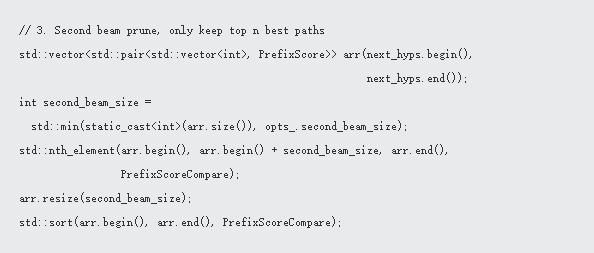

第二次剪枝
第二次剪枝只保留分数最高的前N条路径(N-Best)，便于后续的重打分。这里 opts_.second_beam_size默认的取值为10。

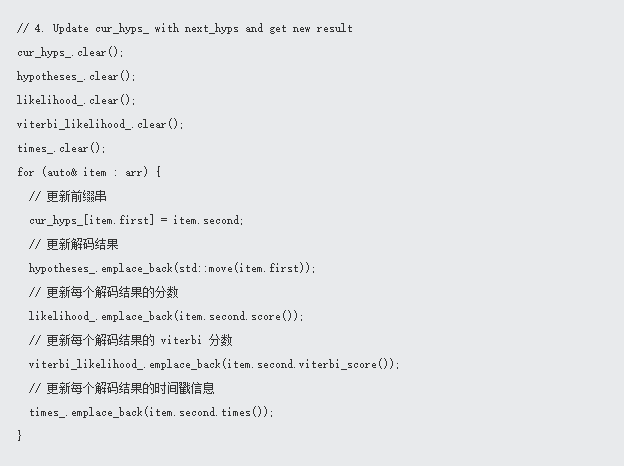

更新前缀串
将next_hyps中的新串更新到前缀串集合cur_hyps中，并且获取当前每个解码结果的分数等信息。

总结

上述内容就是CTC Prefix Beam Search算法和时间戳在WeNet中的实现，虽然CTC Prefix Beam Search的整个过程较为简单，但是需要在其中保留更多的路径信息，以获取每条规约后路径的时间戳。对这部分内容感兴趣的同学，可以参考WeNet中提供的单元测试进行调试与学习。

[0]. WeNet. https://github.com/mobvoi/wenet

[1]. Sequence Modeling With CTC. https://distill.pub/2017/ctc

[2]. CTC prefix beam search. https://robin1001.github.io/2020/12/11/ctc-search

[3]. CTC的Decode算法-Prefix Beam Search. http://placebokkk.github.io/asr/2020/02/01/asr-ctc-decoder.html
