2021爱智先行者—最全硬件入手体验及介绍

CodeAllen2021 2021爱智先行者 2021-11-07 17:53:00

 【本文正在参与"2021爱智先行者-征文大赛"活动】

https://bbs.csdn.net/topics/602601454

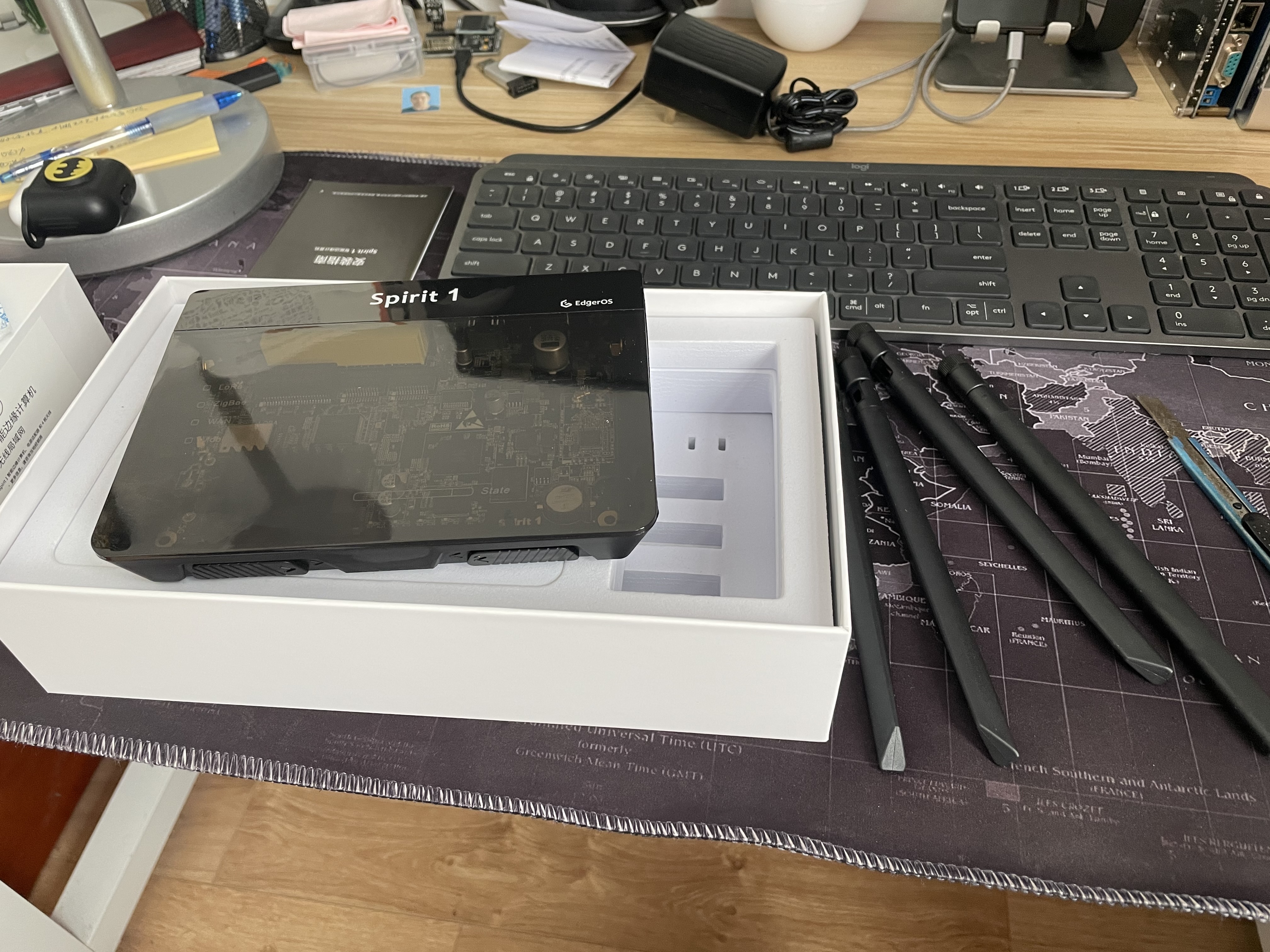

最近看到爱智他们家的Edgeros在做体验,于是就申请了一个,今天到货第一时间就先开箱下

第一感觉还是挺惊艳的,打开包装是设备主体 - Spirit 1

设备上部是透明盖板,可以直接看到内部的主板,黑色沉金工艺是我喜欢的风格(拍照反光没办法很好的拍摄)

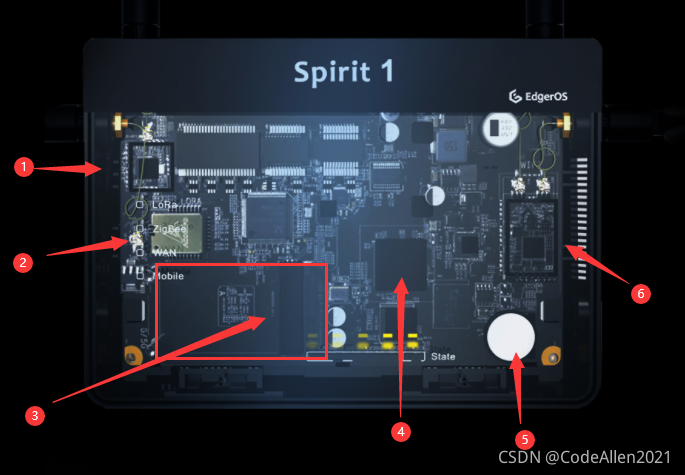

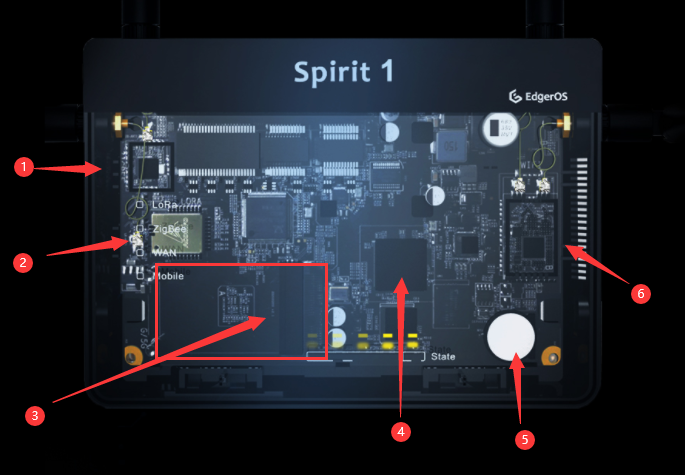

 直接用张官网的图,和实际到手的硬件还是有差别的(主要是很多具体硬件被虚化了)

下边主要说下我看到的硬件和预测(是的,还没看官网资料,猜猜能搞什么好玩的事情)



 1.ZigBee模组

用的芯片应该是恩智浦家的ZigBee JN5169,这个是比较新的一款ZigBee芯片,性能比较强,小米家有些产品用的也是这个,但是据说比较费电

其对应的是左侧这根天线

有ZigBee模块还是比较有用的,因为传统的路由器都是没有ZigBee的,如果买了带ZigBee的智能家居还需要买网关才能配套使用,这个不确定能不能直接连入

补充一句,为什么很多智能家居用ZigBee协议呢?

虽然Wifi是最常用的协议(路由器都用这个协议),但是有个问题是,WiFi连接设备过多会占用带宽,你也不想在家里网速很慢是吧!

还一个wifi协议是比较费电的,所以用电池的设备一般不会用wifi,比如家里一些用来检测的仪表一类,都会使用ZigBee,还有就是ZigBee可以自动组网,容量大(一对80没问题),延时短,安全性搞,当然还一点也很重要,便宜!!!



2.LORA模组

就是那个带金属屏蔽层的模块,屏蔽层是爱智自己家的log,里边看不见也不让拆(还要邮回去的),这部分就跳过

LORA对应的是上部左侧这根天线

很多小伙伴可能对LORA不是很熟。LORA是一种Long Range(长距离)的简称,是一种长距离,低功耗的无线通信技术。是2013年推出LORA芯片,目前semetch公司是LORA芯片唯一的提供商。所以爱智这个模块里边大概率也是semetch家的LORA芯片。

LORA的特点就是低功耗,传输远,便宜,所以很多水表之类的设备里边内置了LORA模组,一个400mAh的电池,可以待机接近2年的时间,有些甚至达到接近10年。



3.4G/5G模组

不知道为什么发我的这款设备这里贴了个散热模块,官网宣传图上也没有这个模块,盲猜是还没发布

然鹅我正好有一块4G/5G模组,可惜不能装了,装了应该也没法用,期待后边升级

4G/5G模组的作用自然就如名字一样,为设备提供入网方式,不过这个模块功耗比较高,适合有稳定供电的设备。



 4.主控芯片

主控应该是全志H6 V200-AI,官网直接好家伙,最强机顶盒芯片!

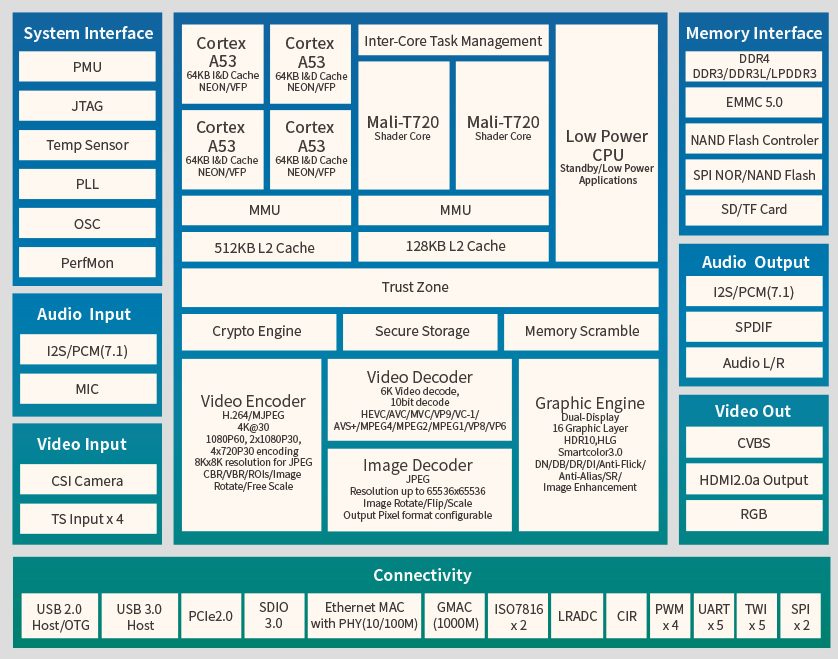

看了芯片系统架构图,确实很强悍哈

有想了解下的可以去全志官网看看,直达链接:https://www.allwinnertech.com/index.php?c=product&a=index&id=66

我之前用过全志家的片子做过项目,就国产芯片而言,确实不错,资料比较丰富,性能也比较稳定,尤其是他们应对图像和机顶盒这种搭配了解决方案,就很不错。

当然从实际使用当中测试,抗干扰能力还是有待提高,所以很多主板为了提高抗干扰会单独加金属屏蔽层,类似于模块2中的屏蔽罩,不过Spirit 1只是家用,应该没什么问题

从主控芯片就可以知道,Spirit 1也是可以刷其他系统

下部的那块芯片应该也是全志家的存储芯片(LPDDR3 ),右下侧那块是三星家的DRAM ,都是服务于主控H6 ,配置相当强悍!

H6



5.纽扣电池(锂二氧化锰电池)

没错,就和题目一样,这是一块电池,没什么特殊的电池

那为什么这要加一块电池呢?

常见的路由器主板上是没有这个电池的(没拆过可以看看,我大学的时候经常拆),但是嵌入式设计中倒是经常加纽扣电池,主要目的是给主控RTC时钟提供电源,这样可以做到芯片掉电但是时间不丢,也就是说这部分电路是一直工作的,那肯定就要求低功耗运行,不然一块纽扣电池很快就会没电,但是事实上主板上的纽扣电池很多都可以用很多年

当然这只是一个常见的功能,高级的主板还可以用此保存BIOS配置,做到配置不丢失,对于Spirit 1还不确定功能



6.WiFi模组

终于到了一块“路由器”最重要的部分,芯片应该是REALTEK科技的RTL8192EU ,双通道双天线模组

所以其对应的是右侧这2根天线

这个模块功能自然就是提供WiFi通信,比较常见,不过多赘述,电路也是比较考究的,外部设计了电磁干扰



硬件总结

硬件部分体验就到这里,从硬件看这款设备集成了多种通信协议(wifi,lora,zigbee,4G/5G),其实还可以加个蓝牙,这样就可以直连我的蓝牙音响,通过软件设计播放音乐,或者更好玩的设计一款可通话设备

当然基于目前的几个通信协议已经可以做不少好玩的事情了,首先我第一直觉这个设备可以替代我的路由器+网关(网关有蓝牙,在q一次没蓝牙的事)

当然这块设备的定义是边缘计算,所以可以做的事情自然就包括采集数据(通过连接传感器),然后上位机进行数据汇总分析,从而执行一些操作。

而且EdgerOS 还提供了人工智能接口,可以更加快速便捷的实现上述设想

比如自己做个:

  1. 人脸识别门禁
  2. 实现智能家居联动(自动开关窗,升降温)
  3. 自动植物浇水控制,
  4. 宠物远程监控
  5. 。。。

接口

说完了硬件,对于智能硬件设备,还一个非常重要的点就是“接口”,这关系到后续的使用和二次开发是否便捷

当然刚才的各种协议也算是接口,不过是无线接口

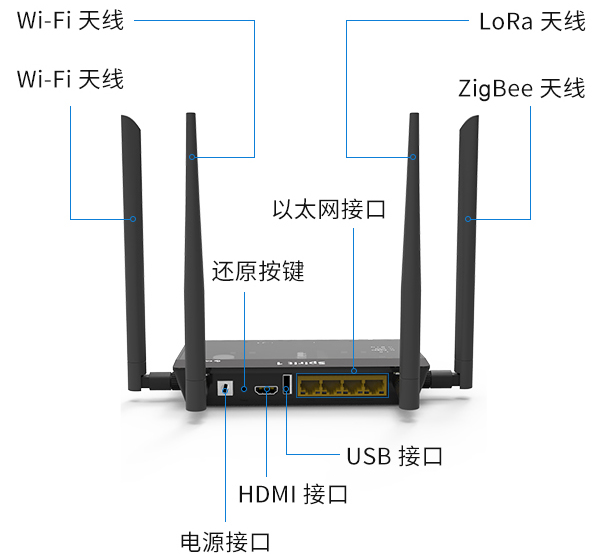

1.背部接口

天线在上文中已经从模块角度深入分析了,大家应该都知道了

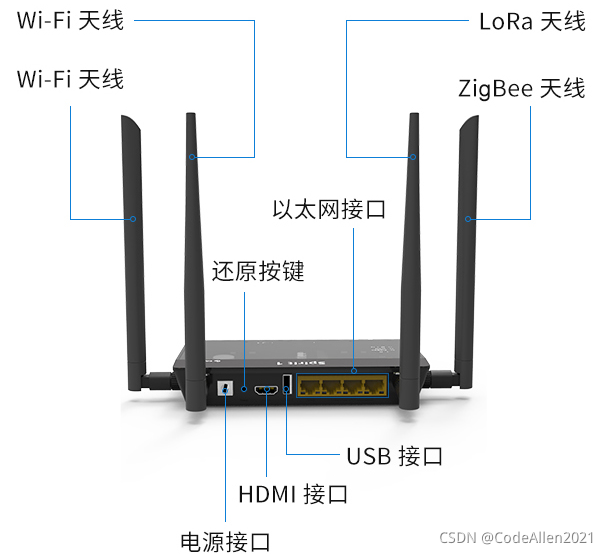

主要看看背部面板接口及功能预测

1.电源

12V2A的DC输入

2.还原按键

这种一般都是硬件直连主控芯片的,某种方式触发后(一般都是长按多少秒)就可以删除所有配置,回归出厂状态

3.HDMI接口

可以外接音视频播放器,我理解这是不是可以开发为电视盒子,直接接显示器,nice!

4.USB接口

外接辅助设备,应该是可以插优盘,读取媒体文件,和第3条结合使用

5.以太网接口

WAN口(广域网),LAN口(局域网)



这俩口是路由器的基本配置

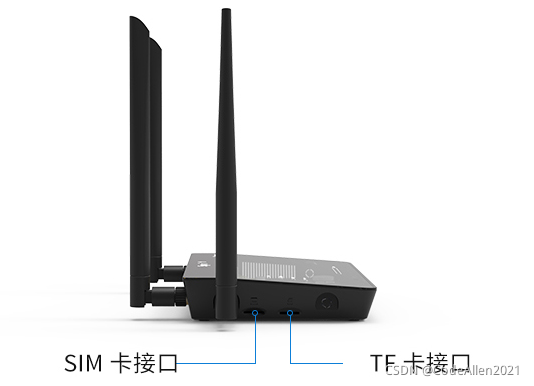

2.侧面接口

侧面还有两个接口

1.SIM卡接口

这种接口一般工业物联网无线设备都会加,主要就是可以在没有有线网的情况下提供无线服务

一般都有专门的流量卡,我之前在学校的时候做过一个远程视频传输系统,用的中移动的流量卡一个月才十块钱(60G,当时应该是试用了三个月,还是可以很不错的传输图像的)

所以有这个接口意味着Spirit 1应该也可以充当这样的角色

晚上试了试,插了卡但是没有网,因为这块板子是没有4G模块的(下一篇文章我会用我的工业无线网路由器搭建一个)



2.TF卡接口

这个和后面板的USB接口应该差不多,可以外接辅助存储设备

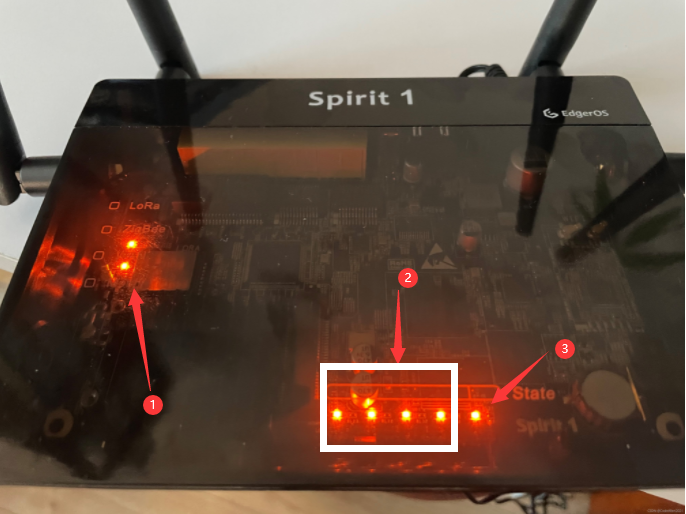

3.正面面板(显示面板)

正面其实就是用LED灯来表示设备状态

 1.模块状态指示灯

依次是LORA,ZigBee,WAN,mobile

现在亮的是LORA和ZigBee,因为这俩模块都是内置的

WAN接口没插,mobile模板上边也说了设备没带的,所以灯没亮



2.CPU负载灯

负载越大,闪烁越快,这个比较有意思,应该是读取了CPU的使用率,然后以某个速率点亮LED(单片机入门里边这是入门例程 - 跑马灯)



这个下一篇使用软件的时候可以实践操作下

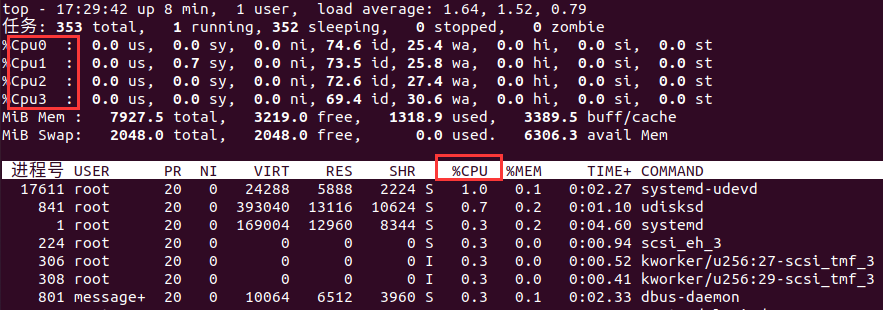

在Linux系统中,可以在终端下执行top观察,进入top后,默认显示的所有CPU的平均值,这个时候只需要按下数字1,就可以切换到每个CPU的使用率了

下部红框内的%CPU则是CPU使用率



3.设备状态灯

设备启动后常量,可以理解为电源显示灯




几个遗留的问题

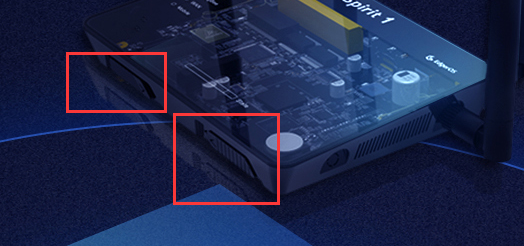

1.显示面板下方的两个拨片开关不知道是做什么

2.设备为什么不让蓝牙模组,因为蓝牙设备还是挺多的,没蓝牙缺少了很多场景组合

3.显示面板虽然很酷炫,但是亚克力材料太容易粘指纹了,用了一会不忍直视




这篇主要是介绍下拿到设备的硬件体验情况,但是对于嵌入式生态,软件才是关键,这个后边使用后在分享,敬请关注
