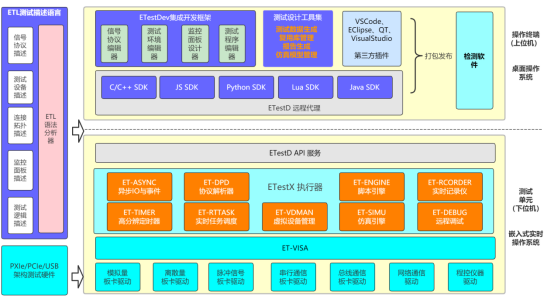

ETest平台体系架构图：

                                                                                                                   ETest系统架构

1. 主要功能

• 提供涵盖测试资源管理、测试环境描述、接口协议定义、测试用例设计、测试执行监控、测试任务管理等功能为一体的测试软件集成开发环境：
• 提供各类控制总线和仪器接口API，包括：RS232/422/485、1553B、CAN、TCP、UDP、AD、DA、DI、DO、ARINC429等，可灵活扩展；
• 支持对待测系统及其外围环境、接口情况等进行可视化仿真建模设计；
• 提供接口协议描述语言（DPD语言）及编辑编译环境；
• 可通过表格、仪表、曲线图、状态灯等虚拟仪表实时监测接口数据；
• 可按二进制、十进制、十六进制监测输入与输出的原始报文并查询过滤；
• 提供灵活快捷的测试用例脚本编辑与开发环境；
• 测试脚本支持时序测试和多任务实时测试；
• 具有可自动生成满足不同组合覆盖要求测试数据的功能；
• 实时记录加时间戳的测试数据，并支持测试数据的管理与统计分析；
• 提供Simulink、同元MWorks等集成接口，可实现仿真模型的开发和运行，支持仿真模型实时代码的生成和运行；
• 提供实时内核模块，支持高可靠性强实时测试，响应时间<=1ms，同步传送和抖动时间小于10us；
• 平台上位机支持Linux、Windows、麒麟及统信等操作系统；下位机支持VxWorks、RTLinux及国产操作系统；
• 支持打包独立可执行应用程序、支持分布式部署以及单机使用。
