SGVision检测注塑件缺料

马克拉伯 2022-07-19 13:43:18

这款产品是一个塑料瓶盖,需要检测瓶盖的四个角的有无。

一、检测思路

瓶盖虽然是圆的,但是要检测4个角,需要定位到每个角的准确位置,这边需要使用形状匹配进行纠偏,纠偏后使用4个相似度检测对4个角进行检测。确认有无和是否合格。

二、算法设置

1、形状匹配

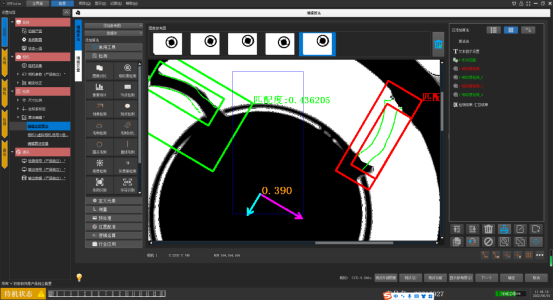

瓶身都可能有污点,因此选择瓶口为模板进行位置配准。

2、相似度检测

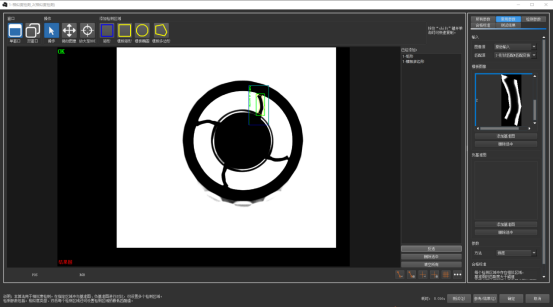

进入相似度检测编辑页面,首先选择匹配源为形状匹配,然后添加基准图模板,模板可以选用多边形根据角的形状框选建立模板。

后面3个角分别依照同样的方法添加相似度检测算法。

算法添加完成后,测试查看不良品



三、输出设置

1、添加变量

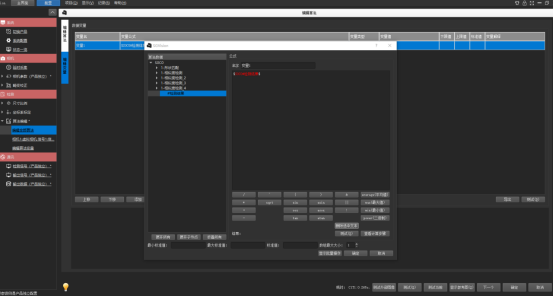

输出OK或者NG的检测结果。在【编辑全部算法】——【编辑变量】添加变量之后确定保存。

2、输出数据

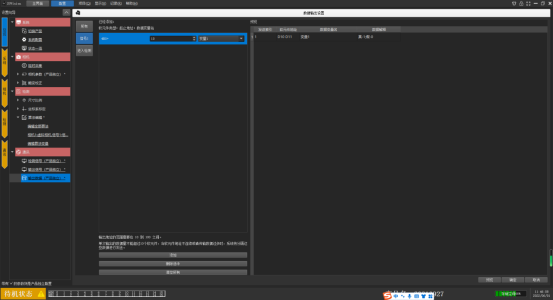

在【通讯】——【输出数据】中添加需要输出的数据变量。

保存输出设置完成。
