VECTOR各位大佬，LIN接口卡里的PW, VB+,VB-是什么端口，为啥没有GND，不用接地了吗？

汽车通信技术领域优秀作者

领域专家: 网络协议与安全技术领域

2022-08-23 09:27:29

加精

VECTOR各位大佬，LIN接口卡里的PW, VB+,VB-是什么端口，为啥没有GND，不用接地了吗？

...全文

301 3 打赏收藏转发到动态举报

写回复

3 条回复

切换为时间正序

请发表友善的回复…

发表回复

Lc_8741522 2023-07-18

打赏
举报

回复

从这个地方来看，不可能用 VB+ 给设备供电，对吧？@汽车人

汽车人 2022-08-23

打赏
举报

回复

汽车人 2022-08-23

打赏
举报

回复

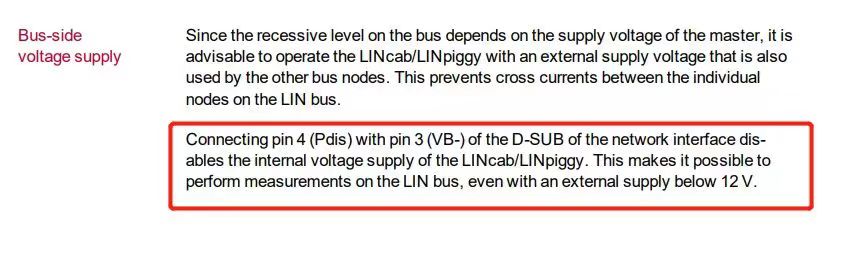

VB-就是地，VB+，电源正，pw和pin3接上才能使用VB+供电

文章目录1、USB2.02、 USB3.0 1、USB2.0 （1）最大传输带宽为480Mbps(即60MB/s)；（2）要求usb2.0接口供电能力为0.5A；（3）中间的塑料片颜色：usb3.0——蓝色；（4）4根线（VCC、GND、D+、D-），其中D+\D-是极性相反的两根数据线，一根是正极性，另一根是负极性。这两构成是差分接口，可以减小干扰。 USB2.0公头引脚名称描述 1 VBUS +5V供电 2 D- 差分数据- 3 D+ 差分数据+ 4 GND

①usb有主从设备之分，主设备有：pc, 现在市面上的那些插u-disk即可播放mp3的“mp3”之类的， usb 信号是差分信号，信号线为D+, D-,。在usb host 端， D+，D- 各接一个15kohm 的下拉电阻，而在usb device端，这时就有高速低速设备的区别了。usb1.0, 1.1,2.0协议中都有定义高低速设备以满足不同情况的需求，这些在硬件上的区别就是：高速设备：d+ 接一个1.5kohm的上拉电阻，d-不接；低速设备则相反。这样当usb device 插...

总的来说，RXD+ 和 RXD- 用于数据的接收，而T/R+ 和 T/R- 则与RS-485接口的数据传输相关。其中，RXD+代表数据接收的正端，而RXD-代表数据接收的负端。绿色：代表USB数据线（正），其标识可能为Data+、USB Port +、USBD+、PD+、USBDT+等。其中，T/R+代表A+，即RS-485接口的正线；而T/R-代表B-，即RS-485接口的负线。在USB 2.0规范中，VCC线通常为红色。白色：代表USB数据线（负），其标识可能为Data-或USB Port -。

1. USB概述 USB，Universal Serial Bus（通用串行总线），是一个外部总线标准，用于规范电脑与外部设备的连接和通讯，USB接口支持设备的即插即用和热插拔功能。 USB接口有4个pin脚，分别为VCC、GND、Data+、Data-四个pin脚，常见的接口类型有A型、B型和C型。 2. USB标准 usb1.0 低速(Low speed) 1.5Mbit/s usb1.0 全速(Full speed) 12...

VCC, D+, D-, GND 0.5A充电器引脚电压： 5V， 2.0V, 2.0V, 0V 1A充电器引脚电压： 5V， 2.0V, 2.7V, 0V 2.1A充电器引脚电压： 5V， 2.7V, 2.0V,
