STM32点亮LED灯（按键轮询法）

[21电子信息工程技术1班蒋勇意]



  本篇文章介绍的用按键的方式点亮LED灯；开发板采用的是STM32F103C8T6；原理图如下：

 通过原理图我们可以知道STM32F103C8T6有两个按键，两个LED灯；现在我们通过编程来控制LED的状态。我们按下KEY1,LED1亮，再次按下，翻转LED1的状态，灭掉，按下KEY2,LED2亮，再次按下，翻转LED2的状态，灭掉。

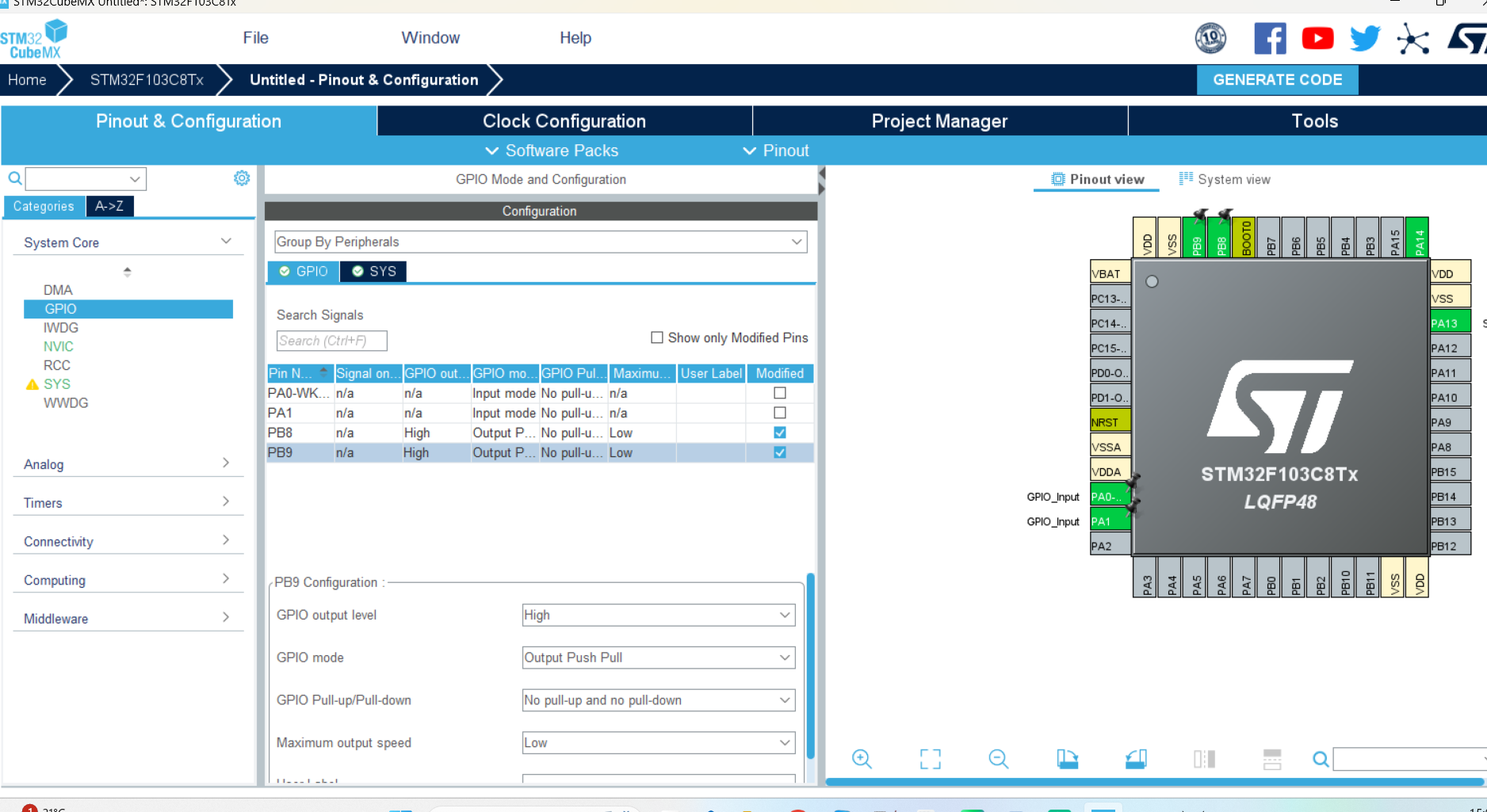

开发方式为HAL库开发；使用STM32CubeMx:

PB8,PB9默认设置高电平；生成代码进入Keil5;我们只需要创建一个函数：

#define KEY_ON 0
#define KEY_OFF 1


uint8_t key_scan(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin)        //按键轮询函数
{

 if(HAL_GPIO_ReadPin(GPIOx,  GPIO_Pin)==GPIO_PIN_RESET){     //调用HAL_GPIO_ReadPin 这个函数读取管脚状态并判断，如果按下返回KEY_ON
  /*按键按下*/
 while(HAL_GPIO_ReadPin(GPIOx,  GPIO_Pin)==GPIO_PIN_RESET);
 return KEY_ON;
 }else{
 /*按键松开*/
	 return KEY_OFF;
      }

}

 我们在main函数里的while（1）循环里面调用这个函数

 while (1)
  {
    /* USER CODE END WHILE */
//HAL_GPIO_WritePin(GPIOB, GPIO_PIN_8|GPIO_PIN_9, GPIO_PIN_RESET);
if(key_scan(GPIOA,  GPIO_PIN_0)==KEY_ON)        //  //调用按键轮询函数，如果按键KEY1按下,翻转LED1的状态
/* USER CODE BEGIN 3 */
  HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_8);

  if(key_scan(GPIOA,  GPIO_PIN_1)==KEY_ON)     //调用按键轮询函数，如果按键KE2按下,翻转LED2的状态
/* USER CODE BEGIN 3 */
  HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_9 );


}

最后我们就可以通过按键的方式控制LED的状态了
