柳州职业技术学院实训报告

班级   计算机应用技术（UI设计方向）1班  学号 20220306028  姓名 莫巧妮            2023  年 3 月 16日

课程名称：网络应用技术

实验项目（课题）： 双绞线制作

实训目的： 正确使用网线钳、测试仪 做出网线并测试其连通性 熟悉并掌握568A和568B的网线顺序，并了解使用区别

实训操作器材：  水晶头6个 网线钳1把 测试仪1个 两条1米双绞线

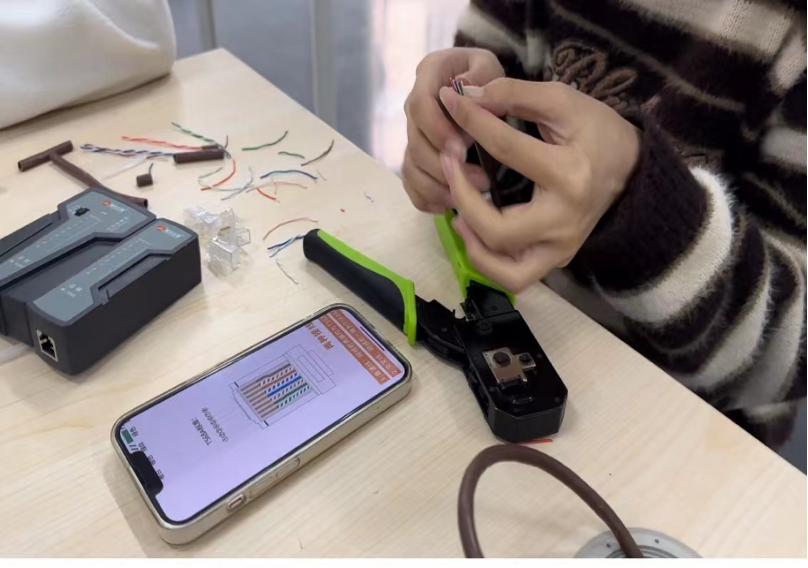

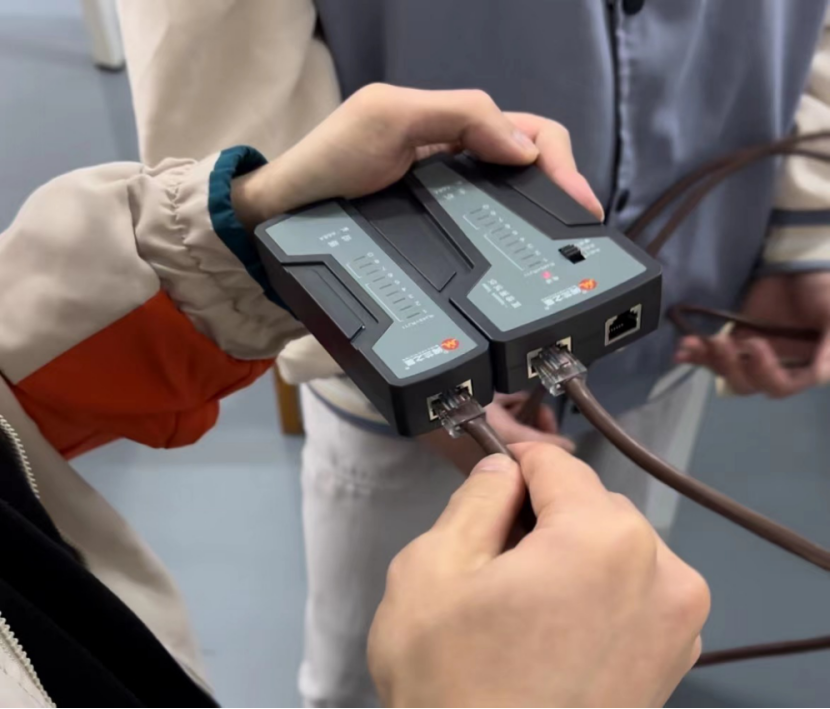

实训步骤： （1）剥：用压线钳的剥线刀口夹住5类双绞线的外保护套管，慢慢旋转，刀口与5类双绞线至少2厘米，剥去外保护套。 （2）理：将露出的4对双绞线解开，按照568A和568B标准和导线颜色按规定的顺序排列，避免缠绕重叠，并将导线拉直、压平、理顺。                 （3）插：将导线插至水晶头底部，并将水晶头从压线钳“无牙”一侧推入压线槽内。     （4）压：压紧手柄，便水晶头的8个针脚接触点穿过导线的绝缘外层。 （5）测：完成直通线两端的水晶头制作后，用网线测试仪测试是否链接故障。观察测试仪的亮灯顺序是否符合标准。

实训体会与心得： 在制作双绞线过程中会遇上一些问题，结合我遇上的问题和实验中的体验，我总结了以下注意事项： 剥线时要注意力度，防止捋里面的带颜色的线剥开。 压线时先检查，防止线的排列顺序出现问题，导致实验失败 绝缘外层是否已插入水晶头后端，并被水晶头后端夹住，这直接关系到所做线头的质量，否则在使用的过程中过造成芯线松动 插线一定要插到底，否则芯线与探针接触会较差或不能接触 测试时要仔细观察测试仪两端指示灯是否对应正确。 通过这次实验我知道了团队的合作团结重要性，虽然是个人完成的项目，但遇到问题大家积极解决、互相帮助，结束试验后大家也把东西归位，打扫卫生。我已经掌握了568A和568B网线的线序，并了解使用区别。此外,还学会了正确使用网线钳和测试仪以及做出网线并测试。
