.NET6三分钟搭建WPF三维应用

爱编程的鼠鼠 2023-12-08 12:49:29

要运行本文中的示例，请先安装Vistual Studio 2022，社区版就可以了。

1 创建项目

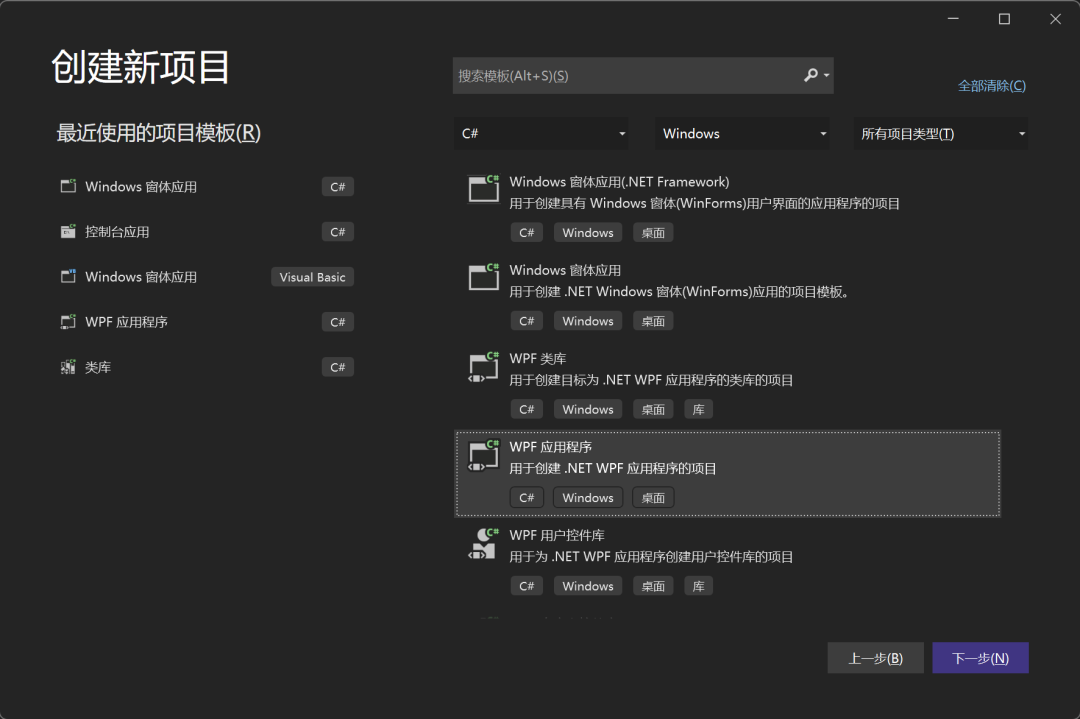

选择创建WPF应用

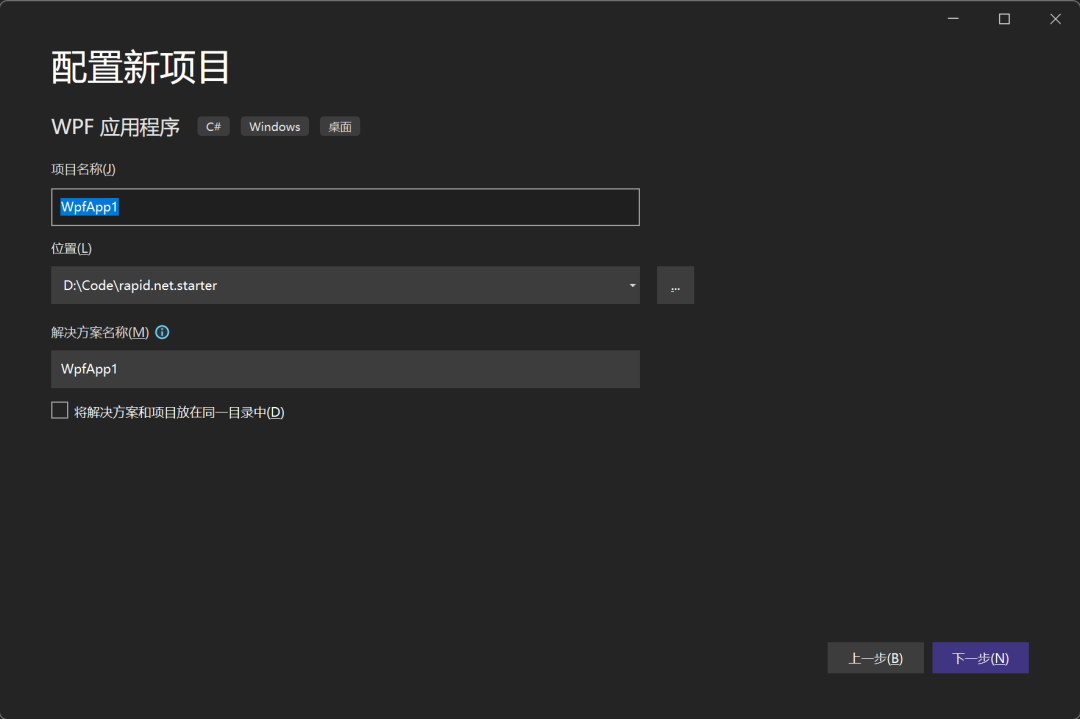

给程序起一个酷酷的名字，选一个酷酷的位置：

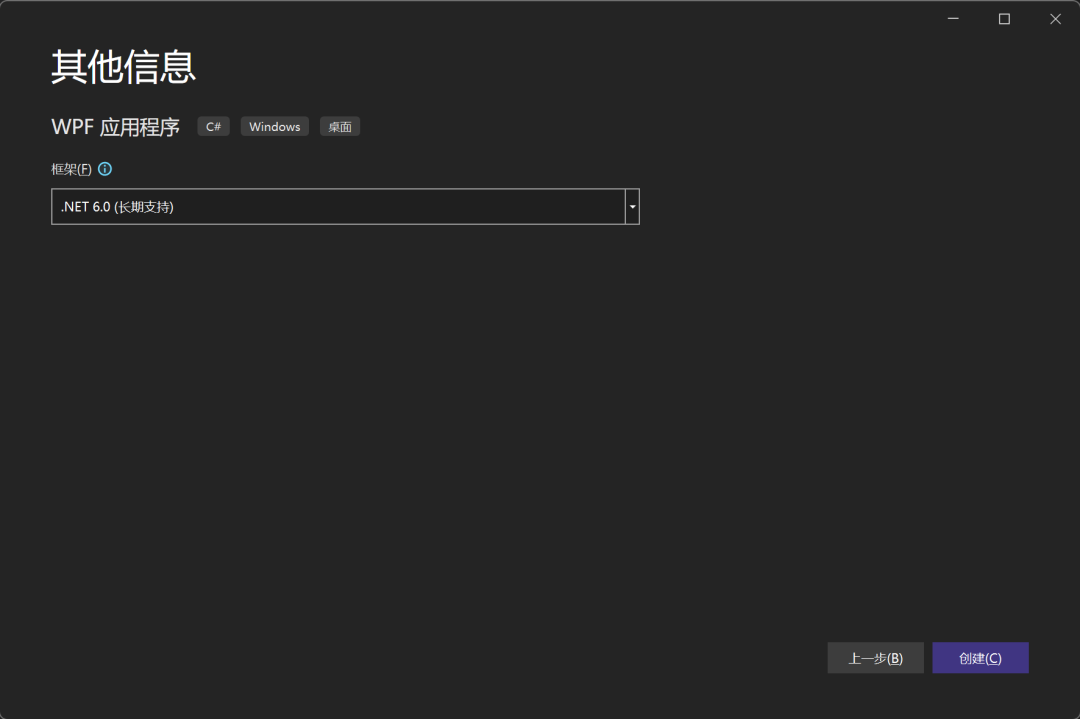

选一下.NET6

2 配置项目

从nuget.org上安装AnyCAD Rapid SDK 2022。

3 设计界面

首先引入程序集：

  xmlns:anycad="clr-namespace:AnyCAD.WPF;assembly=AnyCAD.WPF.NET6"

设计布局

给三维界面留个位置，采用经典的左右窗口。右边用来显示三维内容。完整的xaml如下：

<Window x:Class="WpfApp1.MainWindow"        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"        xmlns:local="clr-namespace:WpfApp1"        xmlns:anycad="clr-namespace:AnyCAD.WPF;assembly=AnyCAD.WPF.NET6"        mc:Ignorable="d"        Title="MainWindow" Height="450" Width="800">    <Grid>        <Grid.ColumnDefinitions>            <ColumnDefinition MinWidth="100" Width="0.3*"/>            <ColumnDefinition/>        </Grid.ColumnDefinitions>        <anycad:RenderControl Grid.Column="1" x:Name="mRenderCtrl"/>
    </Grid></Window>

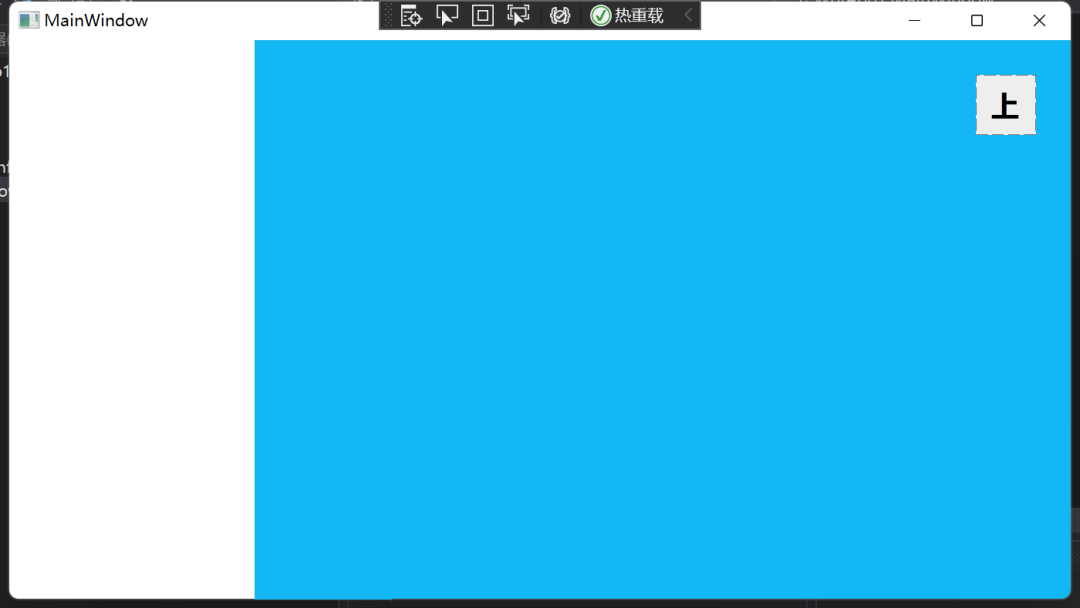

运行一下：

5 显示模型

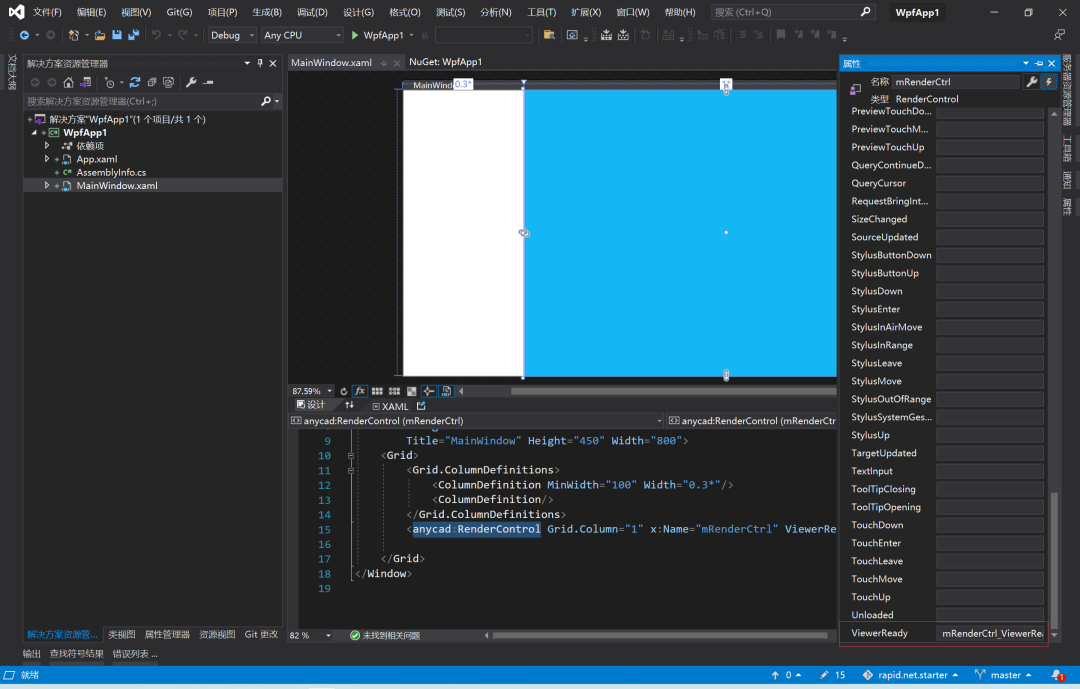

增加一个ViewerReady事件

 <anycad:RenderControl Grid.Column="1" x:Name="mRenderCtrl" ViewerReady="mRenderCtrl_ViewerReady"/>

在mRenderCtrl_ViewerReady中创建一个球

        private void mRenderCtrl_ViewerReady()        {            var shape = ShapeBuilder.MakeSphere(new GPnt(0, 0, 0), 100);            mRenderCtrl.ShowShape(shape, ColorTable.AliceBlue);        }

在三维控件初始化完成之前是不能进行对控件进行操作的

再运行一下：

6 资源释放

在调试模式下，程序退出的时候在输出窗口中，你可能会发现这样的错误：

程序“[57196] WpfApp1.exe”已退出，返回值为 3221225477 (0xc0000005) 'Access violation'。

这是因为AnyCAD Rapid SDK没有正确的释放资源。为保证三维控件资源能够正确释放，程序能够得到正常的返回值，只需要这样加一下Startup和Exit消息：

<Application x:Class="WpfApp1.App"             xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"             xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"             xmlns:local="clr-namespace:WpfApp1"             StartupUri="MainWindow.xaml" Exit="Application_Exit" Startup="Application_Startup">    <Application.Resources>             </Application.Resources></Application>

代码修改：

    public partial class App : Application    {        private void Application_Startup(object sender, StartupEventArgs e)        {            AnyCAD.Foundation.GlobalInstance.Initialize();        }
        private void Application_Exit(object sender, ExitEventArgs e)        {            AnyCAD.Foundation.GlobalInstance.Destroy();        }    }
