51单片机数码模块0-9，A-F

[22物联网应用技术1班陈锌言]

51单片机数码模块0-9，A-F
一、数码管简介
数码管，也称为七段数码管，是一种常见的
显示器件，主要用于显示数字和某些字母。它由七个LED段（a至g）和可选的小数点
（dp）组成。通过给特定的段施加电压，可以显示0-9的数字、字母A-F以及一些特殊符号。
二、51单片机介绍
51单片机是一种常用的微控制器，具有高性能、低功耗、高集成度等特点。它广泛应用于各种嵌入式系统中，如智能仪表、工业控制、通信设备等。通过编程，51单片机可以实现各种复杂的控制和数据处理任务。
三、数码管段选码
数码管的段选码是指用于选择数码管特定段的编码。对于显示数字0-9，每个数字都有一组对应的段选码。例如，数字“2”的段选码会使数码管的b、c、d段亮起。
四、数码管位选码
数码管的位选码是指用于选择数码管特定位置的编码。在一个多位数码管中，每个位都有一组对应的位选码。通过给特定的位选码施加电压，可以选择要显示的数码管位。
五、数码管显示0-9数字
要使数码管显示0-9的数字，需要为每个数字分配一个段选码。根据数字的形状，打开相应的LED段并关闭其他段。例如，数字“2”的段选码会使b、C、d段亮起。
六、数码管显示AbCdEF
除了0-9的数字，数码管还可以显示字母A-F。这些字母的显示方式与数字略有不同。例如，字母“A”的段选码会使a、b、C、d段亮起。
七、51单片机驱动数码管
51单片机可以通过其|/0端口来驱动数码管。
具体来说，将段选码和位选码分别发送到数
码管的相应引脚上，以控制数码管的显示内
容。在发送段选码和位选码之前，需要先通
过适当的逻辑门电路来驱动数码管。

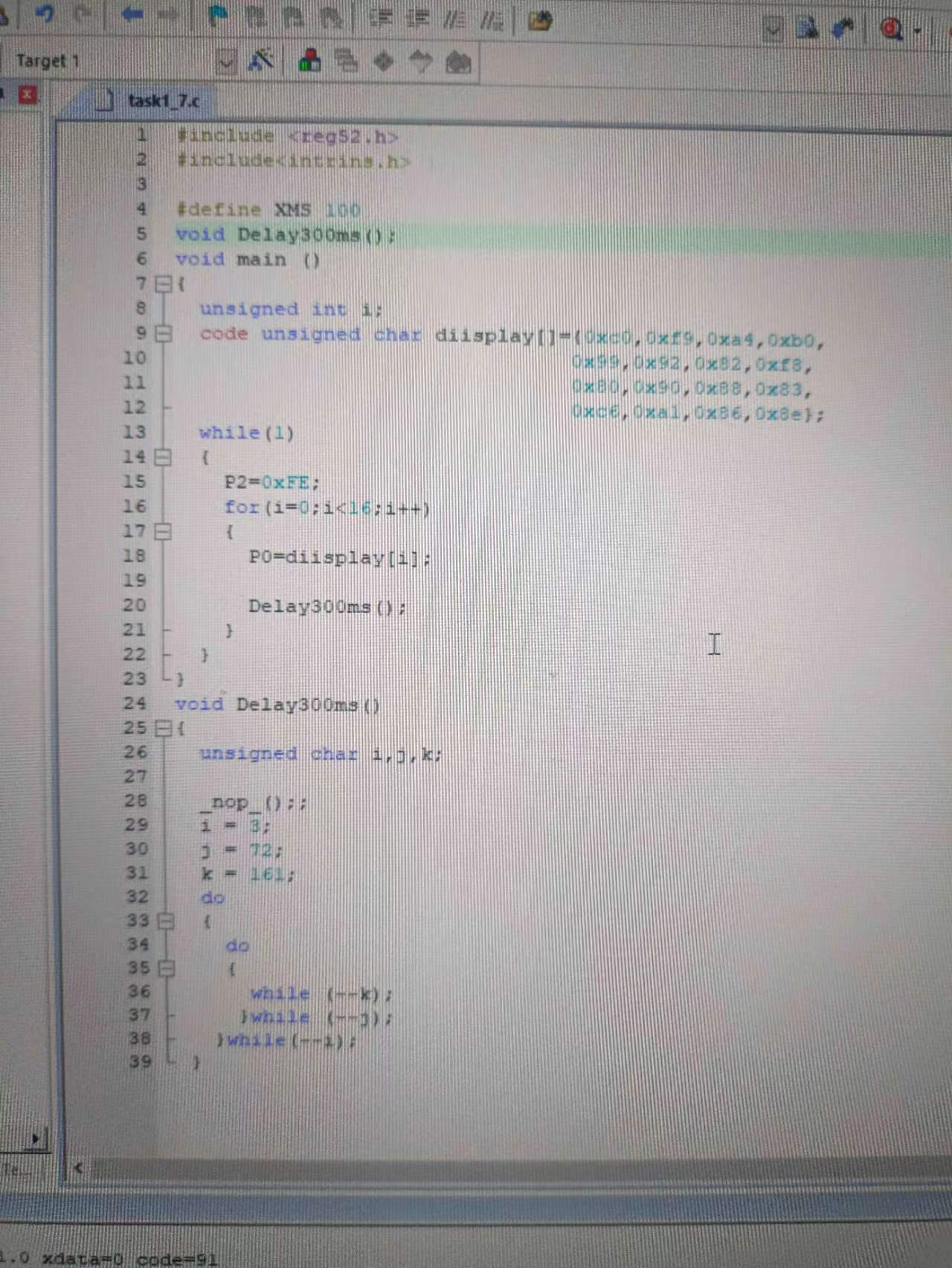

八、实例：实现0-9AbCdEF显示
以下是一个简单的实例，演示如何使用51单片机驱动一个四位数码管，实现0-9AbCdEF的显示:
1.定义段选码和位选码：根据数码管的引脚
排列，定义每个数字和字母的段选码和位
选码。
2.初始化51单片机：在程序开始时，对51单
片机的相关寄存器和I/0端口进行初始化
设置。
3.编写显示函数：根据定义的段选码和位选
码，编写一个函数来控制数码管的显示内容。在函数中，根据要显示的数字或字母，选择相应的段选码和位选码，并通过|/0端口发送给数码管。
4.主程序循环：在主程序中循环调用显示函
数，以实现动态显示。可以通过改变要显
示的数字或字母变量来控制显示的内容。
九、程序测试与调试
在实际应用中，可能需要对程序进行测试和
调试，以确保其正确性和稳定性。可以采用一些调试手段，如单步执行、观察变量值等，来检查程序的运行情况并排除潜在的问题。



十、总结与展望
本文介绍了使用51单片机驱动数码管实现0-
9AbCdEF显示的方法。通过掌握段选码和位
选码的原理以及51单片机的编程技巧，可以
实现灵活多样的数字和字母显示功能。在实
际应用中，可以进一步拓展数码管的使用场
景和功能，以满足更复杂的需求。随着技术的发展，还可以考虑采用其他类型的显示器件或技术来实现更加丰富和多样化的显示效果。
