BUAA 面向对象设计与构造 Unit 1 表达式化简

[钟昊翔-21231025]

BUAA 面向对象设计与构造 Unit 1 表达式化简

第一次作业

题目描述

读入一个包含加、减、乘、乘方以及括号（其中括号的深度至多为 1 层）的单变量表达式，输出恒等变形展开所有括号后的表达式。

整体架构

• 语法解析

  针对输入的解析，我使用的是递归下降法，解析完成后再进行计算。涉及到的类有：

  • Lexer：将输入的表达式分解为一个个token

    token类型有：数（包含一个或多个数字）、运算符（+，-，*，^）、括号和变量（x）

    在获取token的时候会自动跳过所有的空白字符（空格和\t）

  • Parser：按照形式化表述的要求解析token流

    形式化表述如下：

    • 表达式 →→ 空白项 [加减 空白项] 项 空白项 | 表达式 加减 空白项 项 空白项
    • 项 →→ [加减 空白项] 因子 | 项 空白项 '*' 空白项 因子
    • 因子 →→ 变量因子 | 常数因子 | 表达式因子
    • 变量因子 →→ 幂函数
    • 常数因子 →→ 带符号的整数
    • 表达式因子 →→ '(' 表达式 ')' [空白项 指数]
    • 幂函数 →→ 'x' [空白项 指数]
    • 指数 →→ '^' 空白项 ['+'] 允许前导零的整数 (注：指数一定不是负数)
    • 带符号的整数 →→ [加减] 允许前导零的整数
    • 允许前导零的整数 →→ ('0'|'1'|'2'|…|'9'){'0'|'1'|'2'|…|'9'}
    • 空白项 →→ {空白字符}
    • 空白字符 →→ （空格） | \t
    • 加减 →→ '+' | '-'

• 类结构

  • Constant：常数

    属性：

    BigInteger constant // 存储常数的数值

  • PowerFunction：幂函数

    x^index

    属性：

    String variable // 存储变量的名称（虽然这次作业只有x）

    BigInteger index // 存储幂函数的指数

  • Term：（不含表达式因子的）项

    任何不含表达式因子的项都可以化简为coefficient * x^index，因此只需要存储系数和指数即可，本次作业因为对后续可能加入的不同变量名作出了预留，所以采用了Arraylist存储，实际上只需要存一个指数即可。

    属性：

    BigInteger coefficient // 系数

    ArrayList<PowerFunction> powerFunctions // 幂函数数组

  • Expression：表达式

    任何的表达式都可以表达为Term + Term + ... + Term，因此只需要存储Term数组

    属性：

    ArrayList<Term> terms // 项数组

  • Factor：因子接口，常数、幂函数和表达式均实现Factor接口

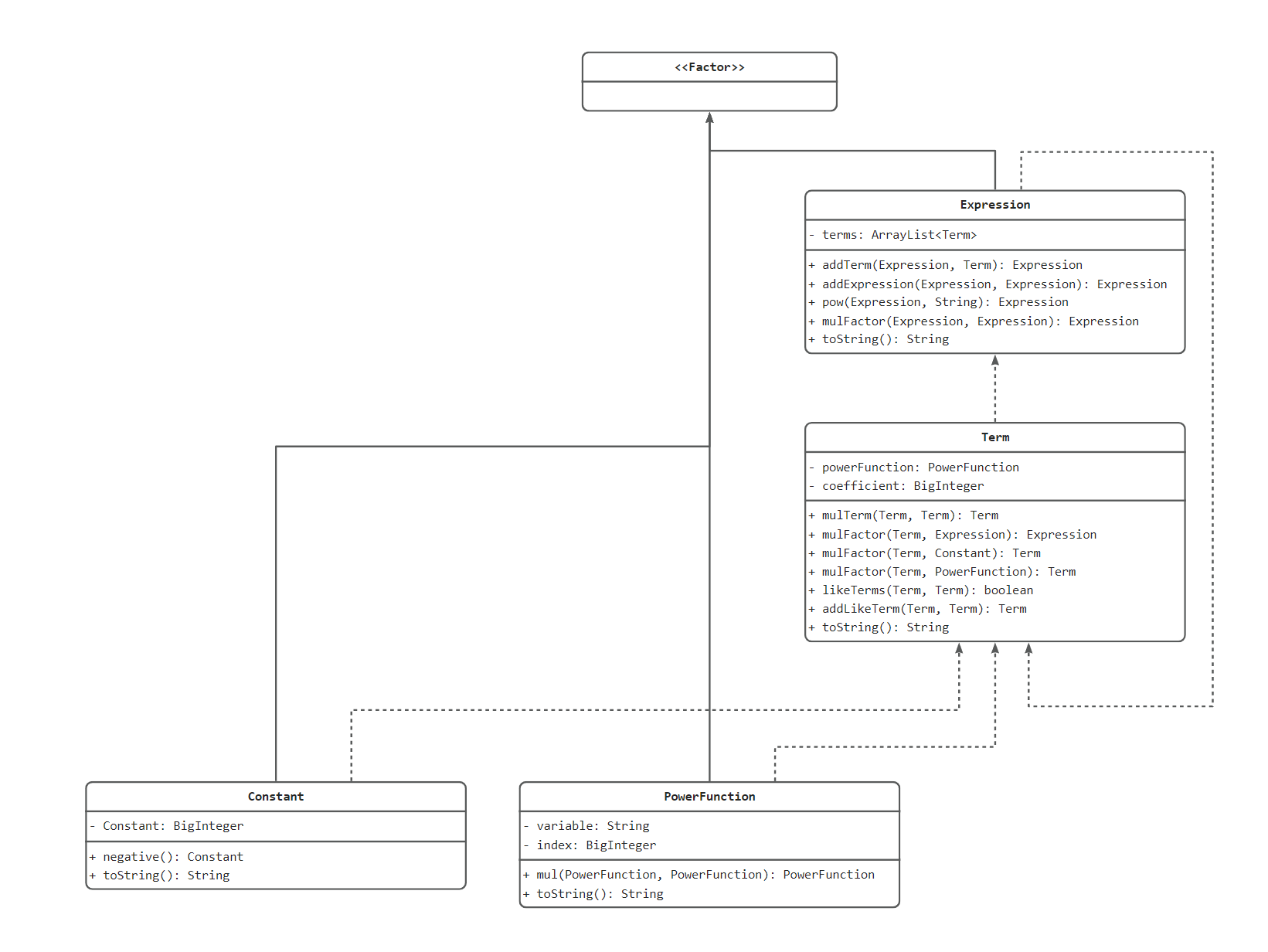

• 类图如下：

• 计算过程：

  • 初始化：

    new Expression()初始化为0，即空数组

    new Term()初始化为1*x^0，即1

  • 计算

    1. Term * Constant

       直接将Constant和Term.coefficient相乘，并返回新的Term

    2. Term * PowerFunction

       将PowerFunction.index + Term.powerFuncion.index相加，作为新的Term.powerFunction.index

    3. Term1 * Term2

       对系数和幂函数分别执行1、2即可

    4. Expression + Term

       如果Expression中有Term的同类项，则在原有Term的基础上系数相加

       反之Expression.terms.add(Term)直接加入Expression的Term数组

    5. Expression * Term

       对Expression中每一个Term进行上文的乘法操作即可

    6. Expression1 * Expression2

       对Expression1和Expression2中的所有项，分别一一执行3即可

    7. Expression^index

       重复调用index次6即可（如果index == 0则直接返回1）

    8. Expression1 + Expression2

       对Expression2中的每一项与Expression1执行4即可

    注：计算方法均为静态方法，返回Expression的均为Expression类的静态方法，返回Term的均为Term类的静态方法，这些方法在计算的时候返回的结果均为深拷贝的new对象，避免了可能出现错误修改引用问题。

• 输出过程：

  输出的时候对每一个类均重写了toString方法，在输出的时候使用StringBuilder将个项连接

  • Constant

    直接返回数字对应字符串

  • PowerFunction

    如果指数为0，返回1

    如果指数为1，返回x

    反之返回x^index

  • Term

    如果系数为0，返回0

    如果系数为1，返回PowerFunction.toString()

    如果幂函数指数为0，返回coefficient

    反之，返回coefficient*x^index

  • Expression

    如果没有项，返回0

    反之返回带符号的项的拼接，(-) Term +/- Term +/- ... +/- Term

分析

• 优化

  优化主要在计算过程中的合并同类项，和输出过程中对..*1这种类型的化简

  还可以做的优化是在输出的时候让第一项为正项，这样可以少一个负号

• 复杂度分析

  下面是一些复杂度比较高的方法

  Method	CogC	ev(G)	iv(G)	v(G)
  Parser.termParser()	16	2	11	11
  Term.likeTerms(Term, Term)	16	9	5	9
  ...	...	...	...	...
  Total	121	83	113	139
  Average	2.47	1.69	2.31	2.84

  Class	OCavg	OCmax	WMC
  Constant	1	1	5
  Expression	2.5	6	25
  Lexer	2.25	5	9
  Main	1	1	1
  Parser	3.88	11	31
  PowerFunction	2.3	10	23
  Term	3.27	9	36

  复杂度比较高的方法分别为Parser.termParser()（解析Term）和Term.likeTerms(Term, Term)判断两个项是否为同类项。在第一次作业的时候，由于常数因子、幂函数因子和表达式因子都只是继承了因子接口，但是没有共同的方法，所以在Parser.termParser()中，针对不同的因子种类手动调用了不同的计算方法，导致复杂度很高。

  Factor factor = factorParser();
  if (factor instanceof Constant) {
      term = Term.mulFactor(term, (Constant) factor);
  } else if (factor instanceof PowerFunction) {
      term = Term.mulFactor(term, (PowerFunction) factor);
  } else {
      expr = new Expression((Expression) factor);
  }


  判断同类项的过程由于为了支持多变量写了很多多余的操作，所以复杂度也很高，但是其实可以不加。

• 发现bug策略

  有的同学并没有在处理表达式的时候进行同类项合并，这样就会导致形如(x-x+x-x+x...+x-x+1)^8这样的数据由于长度过长导致爆栈或者超时。也有项或者表达式不输出0的情况。

第二次作业

题目描述

在上次作业的基础上，读入一系列自定义函数的定义以及一个包含幂函数、指数函数、自定义函数调用的表达式，输出恒等变形展开所有括号后的表达式。

整体架构

• 语法解析

  和第一次作业一样，使用递归下降法，稍作修改，并且加入了用于解析函数的FunctionParser：

  • Lexer：加入对exp的检测

  • Parser：加入对exp的检测

    指数函数 →→ 'exp' 空白项 '(' 空白项 因子 空白项 ')' [空白项 指数]

  • FunctionParser：对函数的翻译，与Parser不同的是他的每一步返回均为字符串，只用于函数形参的带入

    在带入的时候，把函数表达式中的x,y,z替换为对应的实参

    注：为了防止把exp中的x也替换，在处理的时候先把exp换成eee了

类结构

• 整体结构没有太大变化，在上次的基础上增加了：

  • ExponentialFunction

    幂函数，exp(index)，其中index为一个Expression类的表达式

  • Term

    由于加入了幂函数，因此任何不含表达式因子的项可以写成coefficient * powerFunction * exponentialFunction，因此只在上次的基础上加入了幂函数。

• 计算

  本次作业针对计算做了比较大的修改，核心目的是为了将计算方法分隔开，更好的封装

  所有的计算方法均为静态方法，并且返回新的结果对象

  // Constant
  Constant multiply(Constant c1, Constant c2);
  Constang add(Constant c1, Constant c2);
  // PowerFunction
  PowerFunction multiply(PowerFunction p1, PowerFunction p2);
  // ExponentialFunction
  ExponentialFunction multiply(ExponentialFunction e1, ExponentialFunction e2);
  // Term
  Term multiply(Term t1, Term t2);
  Term multiply(Term t, Constant c);
  Term multiply(Term t, PowerFunction p);
  Term multiply(Term t, ExponentialFunction e);
  Term add(Term t1, Term t2); // 同类项才能相加
  // Expression
  Expression add(Expression e, Term t);
  Expression add(Expression e1, Expression e2); // 依次调用表达式+项即可
  Expression multiply(Expression e, Term t);
  Expression multiply(Expression e1, Expression e2); // 依次调用表达式*项即可


  为了方便计算，所有的类都有一个方法将其转化为表达式，即toExpression()方法。

• 输出过程

  与上次基本相同，添加了指数函数的输出，格式为：exp(index)，其中index为表达式类型

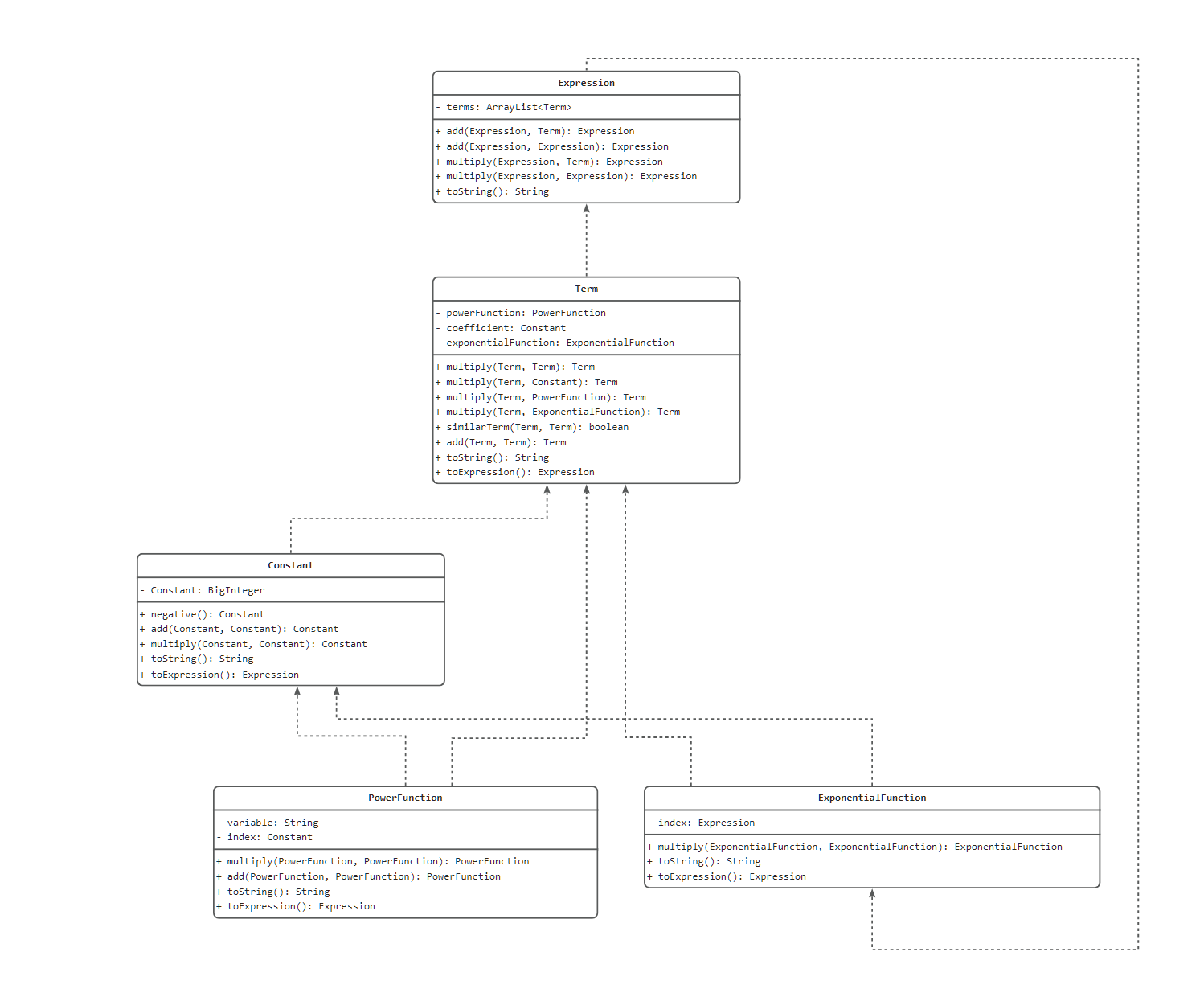

• 类图

分析

• 优化

  本次可以优化的地方在上一次的基础上，加入了exp(index)的优化，主要就是提取指数内的公因数。

  exp(999999+999999*x)可以优化为exp(1+x)^999999

• 复杂度分析（只列举较高的几个方法）

  Method	CogC	ev(G)	iv(G)	v(G)
  Expression.add(Expression, Term)	10	1	6	6
  Parser.factorParser()	12	6	7	7
  ...	...	...	...	...
  Total	138	135	193	218
  Average	1.35	1.32	1.89	2.14

  Class	OCavg	OCmax	WMC
  Constant	1	1	10
  CustomFunction	1.8	3	9
  ExponentialFunction	1.12	2	9
  Expression	2.5	6	30
  FunctionParser	2.6	6	26
  Lexer	2.4	7	12
  Main	3	3	3
  Parser	3.56	7	32
  PowerFunction	1.12	2	9
  Term	2	7	32

  可以看到，这次的作业复杂度相对上一次有了显著降低，因为大部分的计算方法都被封装成了单独的方法，并且不同类之间的交互也减少到了最低。

• 发现bug策略

  由于本次指数函数的形式化表述为：

  exp(因子)[指数]

  因子中幂函数的形式化表达是：

  x[指数]

  导致exp(-x)这样的表达式不符合形式化表达，因为-x不是因子，这点许多出错的。

第三次作业

题目描述

读入一系列自定义函数的定义以及一个包含幂函数、指数函数、自定义函数调用、求导算子的表达式，输出恒等变形展开所有括号后的表达式。

整体架构

• 语法解析

  和之前的做法没有任何区别：

  • Lexer：加入dx的解析

  • Parser：加入dx的解析

    形式化表述如下：

    • 求导因子 →→ 求导算子 空白项 '(' 空白项 求导因子 空白项 ')' | 求导算子 空白项 '(' 空白项 表达式 空白项 ')'
    • 求导算子 →→ 'dx'

  • FunctionParser：加入对dx的解析，并且由于本次函数定义支持递归声明，因此在处理的时候采用了执行3次FunctionParser，这样无论三个函数的递归顺序如何，均能完成带入。

    在带入的时候，把函数表达式中的x,y,z替换为对应的实参

    注：为了防止把dx中的x也替换，在处理的时候先把dx换成dd了

类结构

整体类结构和上次作业没有任何变化，只有每一个基础类加入了一个方法derive()，该方法返回统一为表达式。

// Constant
public Expression derive() {
    return Expression.ZERO;
}
// PowerFunction
public Expression derive() {
    PowerFunction p = new PowerFunction(variable, index.subtract(BigInteger.ONE));
    Constant c = new Constant(index);
    return Expression.multiply(c.toExpression(), p.toExpression());
}
// ExponentialFunction 使用链式法则
public Expression derive() {
    return Expression.multiply(this.toExpression(), index.derive());
}
// Term 使用乘法原理
public Expression derive() {
    return Expression.multiply(coefficient.toExpression(),
        Expression.add(
            Expression.multiply(powerFunction.toExpression(), exponentialFunction.derive()),
            Expression.multiply(powerFunction.derive(), exponentialFunction.toExpression())
        )
    );
}
// Expression
public Expression derive() {
    Expression res = new Expression();
    for (Term term: terms) {
        res = Expression.add(res, term.derive());
    }
    return res;
}

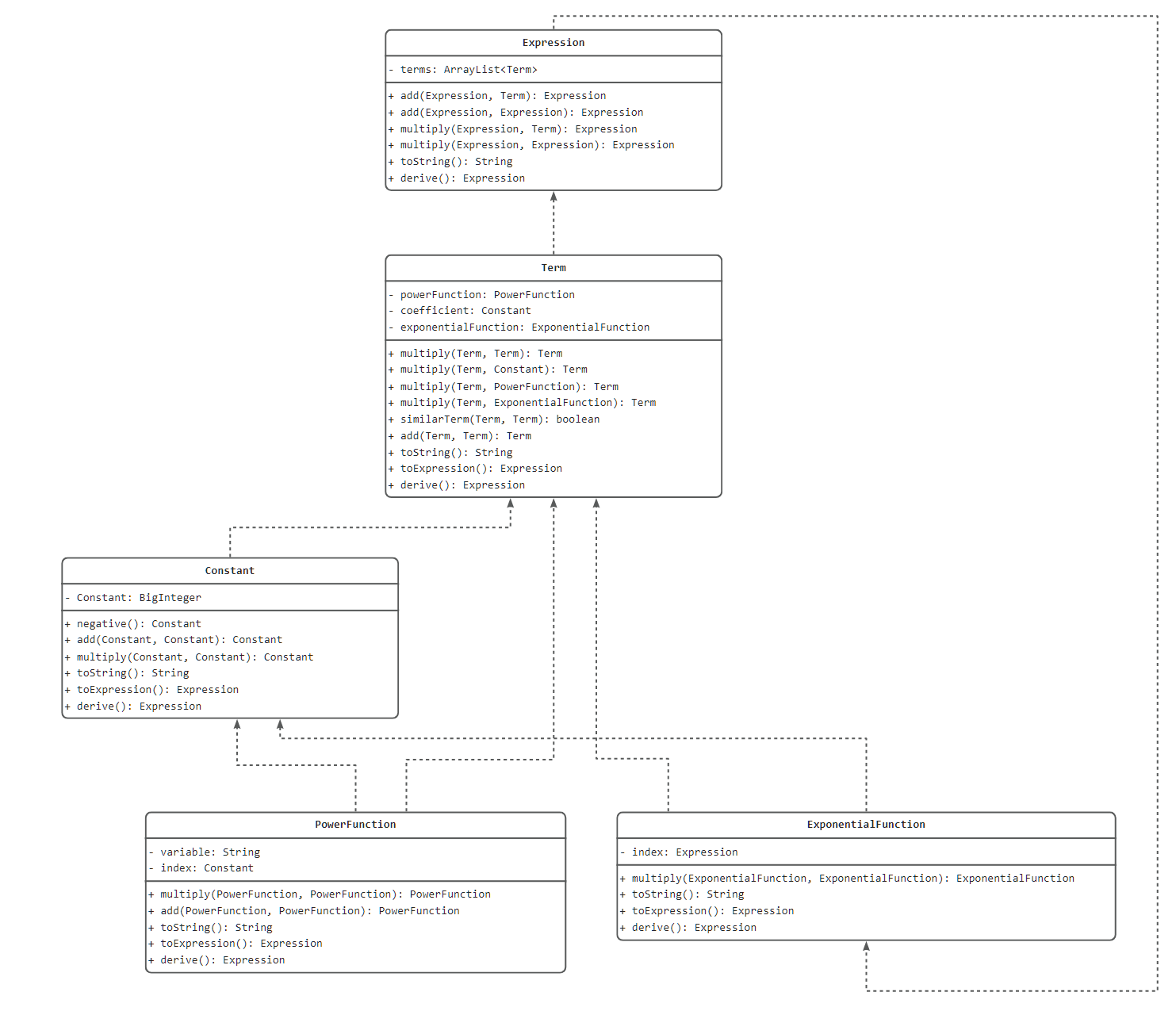

• 类图

分析

• 优化

  本次作业没有什么可以在上次作业的基础上新加入的优化，针对长度的优化和表达式计算速度的优化都和上次的一样。

• 复杂度分析（只列举较高的几个方法）

  Method	CogC	ev(G)	iv(G)	v(G)
  Expression.add(Expression, Term)	10	1	6	6
  Parser.factorParser()	13	7	8	8
  FunctionParser.parseFactor()	9	1	9	9
  ...	...	...	...	...
  Total	145	132	194	219
  Average	1.48	1.35	1.98	2.23

  Class	OCavg	OCmax	WMC
  Constant	1	1	11
  CustomFunction	1.8	3	9
  ExponentialFunction	1.11	2	10
  Expression	2.46	6	32
  FunctionParser	2.64	7	29
  Lexer	2.6	8	13
  Main	4	4	4
  Parser	3.5	8	35
  PowerFunction	1.11	2	10
  Term	1.94	7	33

  可以看到，基本上复杂度和上次作业没有太大区别，大部分方法复杂度都比较低，高复杂度的方法由于<因子>的形式化表达本就很复杂，种类繁多，因此复杂度无法再做优化。

• 发现bug策略

  基本上大部分的bug都在上次的强测中被检测出，因此这次主要还是在测试求导算子上，比如dx(dx(exp(0)))这种。

心得体会

在完成第一次作业的时候，由于考虑了太多的扩展性，导致完成了很多不必要的工作，并且后续并没有在对应方向上拓展的需求，导致在第二次作业的时候为了简化结构把许多内容都删掉了，浪费了很多时间。以后在留扩展性的时候可以不先加入数据结构，而是改为加入新的类，然后重写判断方法，这样可以避免一开始就用HashMap导致代码复杂。

在设计类的时候，要最大限度的减少类之间的耦合，计算方法要返回新对象，不然可能会出现不可预料的奇怪错误。这点在调试的时候花费了许多时间，因此后几次代码都是采用了不可变类，即各因子在生成的时候即确定，之后内容不再改变，计算的时候均在复制的因子对象中进行修改。

未来方向

我认为这几次作业的主要结构都是递归关系，但是对继承、接口相关并没有太多涉及，各因子继承自<<因子>>接口这个方法其实可有可无，以至于后两次作业采用toExpression()方法反而更简单。本次作业最适合用接口的应该是“可导”这个性质，只要实现了求导方法的因子都可导。

可以加入除法运算，输出的时候输出分子分母即可。
