OO unit1

基于度量的程序结构分析

hw_1

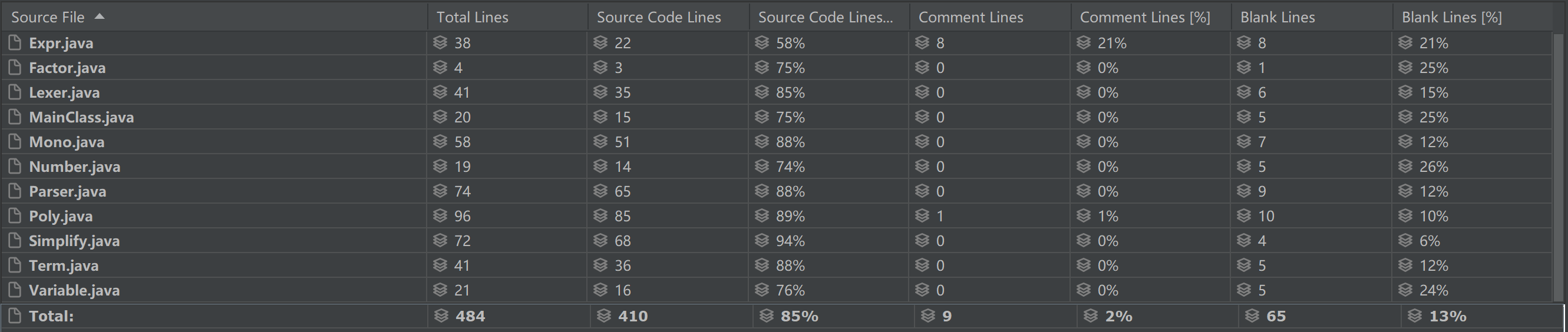

代码量分析

第一次作业任务量较小，因此源代码只有410行，主要集中在Simplify、Parser、Poly类，对应输入化简类、字符串解析类、多项式运算输出类这几个主要处理阶段。

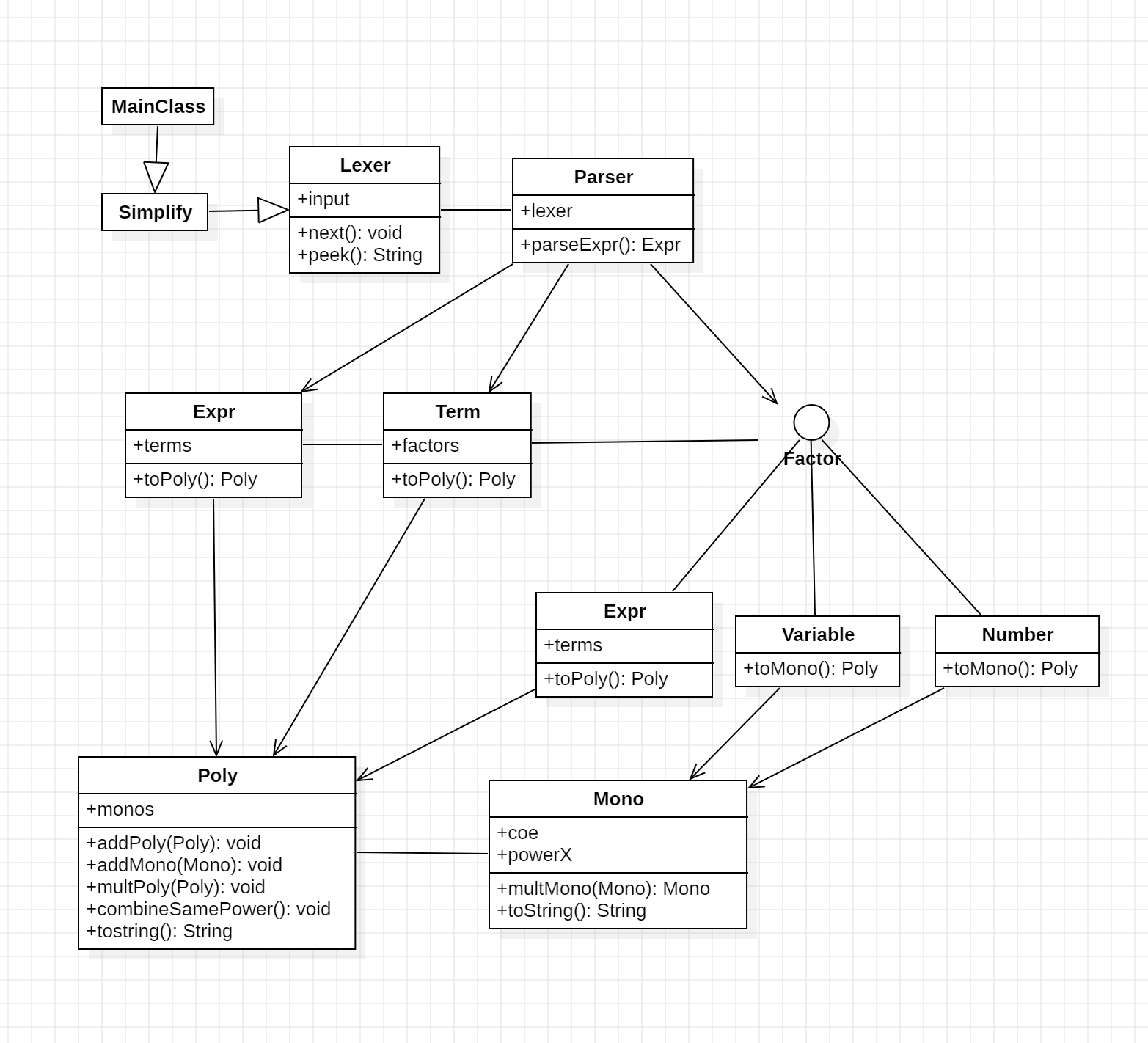

UML类图

MainClass:函数主入口，调用Simplify、Parser、Expr、Poly各类
Simplify:对输入字符串进行预处理，包括去除前导零、连续正负号、空格，统一化正负号以便后续把字符串解析为Expr（表达树）
Lexer:词法分析器，通过next()得到下一个curToken
Parser:语法分析器，联合Lexer把字符串解析为Expr(表达树)
Expr:有Arraylist,表示多个Term相加，有toPoly()方法。实现Factor接口
Term:有Arraylist,表示多个Factor相乘，有toPoly()方法
Factor:接口，统一管理Expr、Variable、Number
Variable:实现Factor接口，表示x ^ power。有toMono方法
Number:实现Factor接口，表示带符号的数字。有toMono方法
Poly:多项式，有Arraylist,表示多个Mono相加。有Poly加、乘、合并同类项（化简）、toString方法
Mono:单项式，形为coe * x ^ powerX，有Mono乘、toString方法

类设计的优点：Simplify的预处理使我在Parser解析字符串时考虑的情况大幅减少。我采用递归下降的方式对输入字符串进行解析，形成表达式树，层次划分明确。Expr再转为Poly，将加、乘、化简移入Poly类中完成，最后由Poly输出结果字符串。各类各司其职，耦合度较低，基本符合单一职责原理。

类设计的缺点：没有很好利用Factor来统一管理各因子，Expr中是toPoly()方法，但在Variable、Number中是toMono方法，各因子行为不统一。在Term中使用大量if(... instanceof ...)，没有完全发挥出接口的优势，也为hw_2的局部重构埋下伏笔。

复杂度分析

类复杂度：

第一次作业逻辑并不复杂，并且经过重构后我的类层次性划分较好，因此平均操作复杂度（OCavg)、最大操作复杂度（OCmax)、加权方法复杂度（WMC)均较低，反应出第一次作业代码判断逻辑较简单，可维护性和测试性高，代码质量较好。

部分方法复杂度：

截取了方法复杂度较高的几类方法，Simplify预处理加减号的方法中，我枚举了可能遇到的大量情况，因此认知复杂度（CogC)、设计复杂度（iv(G)）、圈复杂度（v(G)）均较高。Mono的toString方法复杂度同样较高，因为我在打印输出coe * x ^ power时为追求性能，枚举了大量情况。

经验感悟：大量的if-else或switch-case并不符合面向对象的设计思维，在之后的设计中要尽量规避。

hw_2

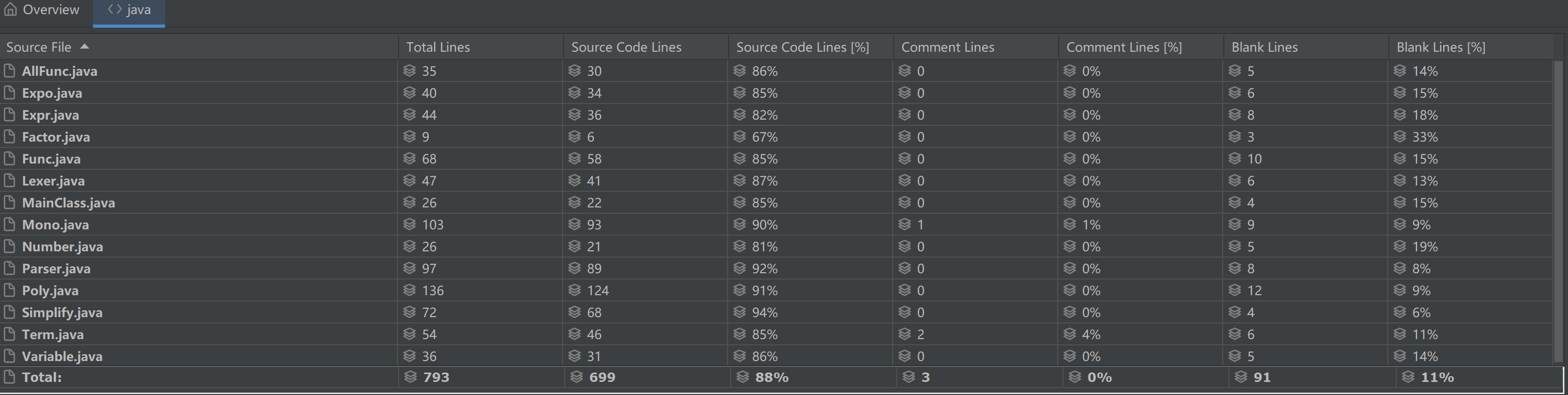

代码量分析

第二次作业加入了自定义函数、指数函数因子、多层括号嵌套，因此代码量急剧增加。Poly和Mono类负责运算、化简、判断相等、toString等等，代码量较大。Parser也因为输入情况的不断增加，代码量也有显著增长。

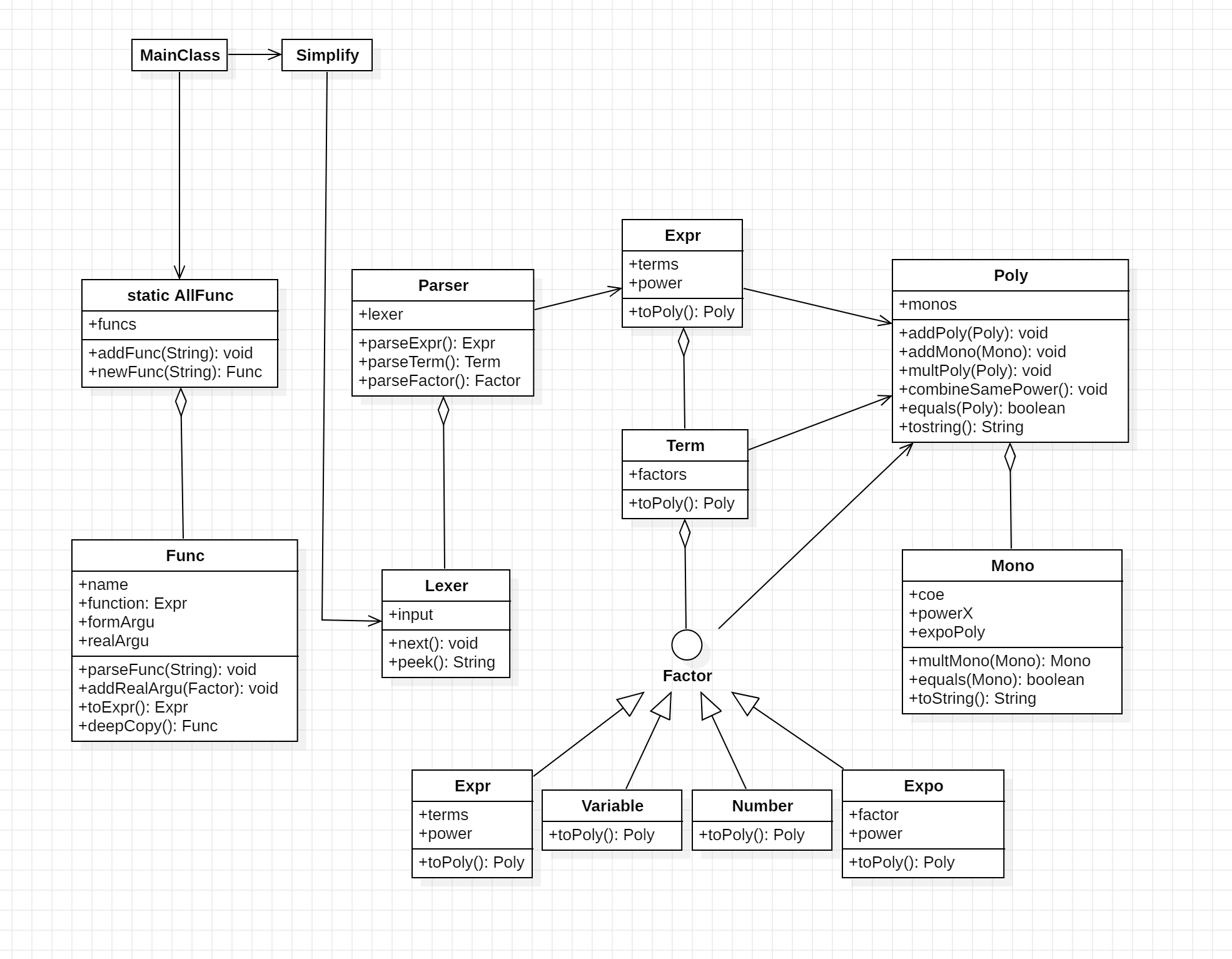

UML类图

AllFunc:有Arraylist，存储所有自定义函数，采用单例模式，确保有且只有一个实例，自行实例化并向整个系统提供这个的实例,外界通过getInstance调用。可复制其中的自定义函数并返回该函数
Func:自定义函数，包含函数名、函数表达式(Expr)、形参、实参(Factor)，能在表达式层面用实参(Factor)代换形参(Variable)
Factor:有replaceFormArgu()、toPoly()、deepCopy()抽象方法，统一管理各因子
Expo:指数函数，继承Factor接口，形为exp(Factor) ^ power。有toPoly()方法
Mono:从coe * x ^ powerX改为coe * x ^ powerX * exp(expoPoly)，expoPoly也为Poly类，是指数函数中的Factor转换而来的多项式。为合并同类项，增加equals()方法判断相等
Poly:为合并同类项，增加equals()方法判断相等

类设计的优点：

AllFunc采用单例模式，外界通过getInstance得到唯一的实例，并向AllFunc添加自定义函数、深拷贝自定义函数。统一管理自定义函数，并深拷贝得到函数副本，以达到解析表达式中函数的目的。
在函数实参代换形参过程中，在表达式层面进行代换，而非字符串层面。用实参Factor代换函数表达式中的形参Variable因子，有效防止了误处理exp中的‘x’等问题，并在已有的parseExpr()方法上解析函数定义表达式，无需再新写一个递归下降方法来解析f(f(1,1), 1)这种函数嵌套情况的实参提取问题。且可扩展性高，若加入新的形参形式，同样可以用这种方式处理，在新迭代情景上的可延展性好。
通过局部重构，实现Factor统一管理各类因子，各因子各自实现Factor要求的replaceFormArgu()、toPoly()、deepCopy()函数，去除了Term中冗余的if(... instanceof ...)，由Factor统一调用各方法。

类设计的缺点：仍旧没有解决部分类的大量switch-case模式，如Mono的toString()、Parser的parseFactor()、Simplify的预处理方法等等，这些部分很容易出现bug。

复杂度分析

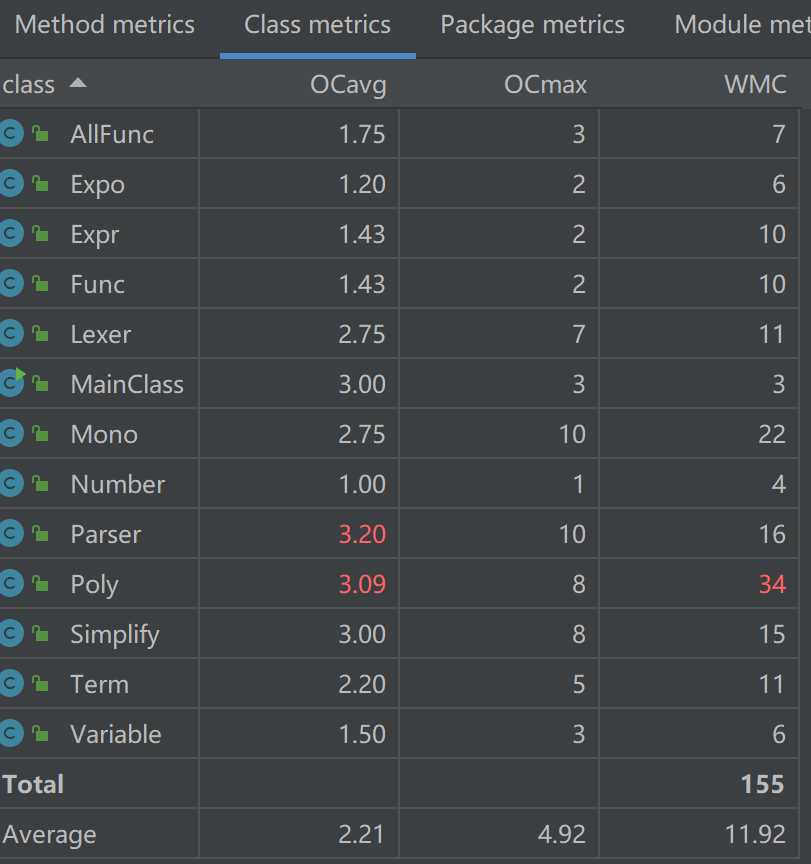

类复杂度

此次的增量开发要求较为复杂，Poly类增加了许多方法，且很多方法相互调用，如combineSamePower(合并同类项)方法和equals方法的相互调用，导致Poly类的平均操作复杂度(OCavg)、加权方法复杂度(WMC)较高。Parser由于增添了解析指数函数因子和自定义函数的功能，平均操作复杂度(OCavg)也有上升。

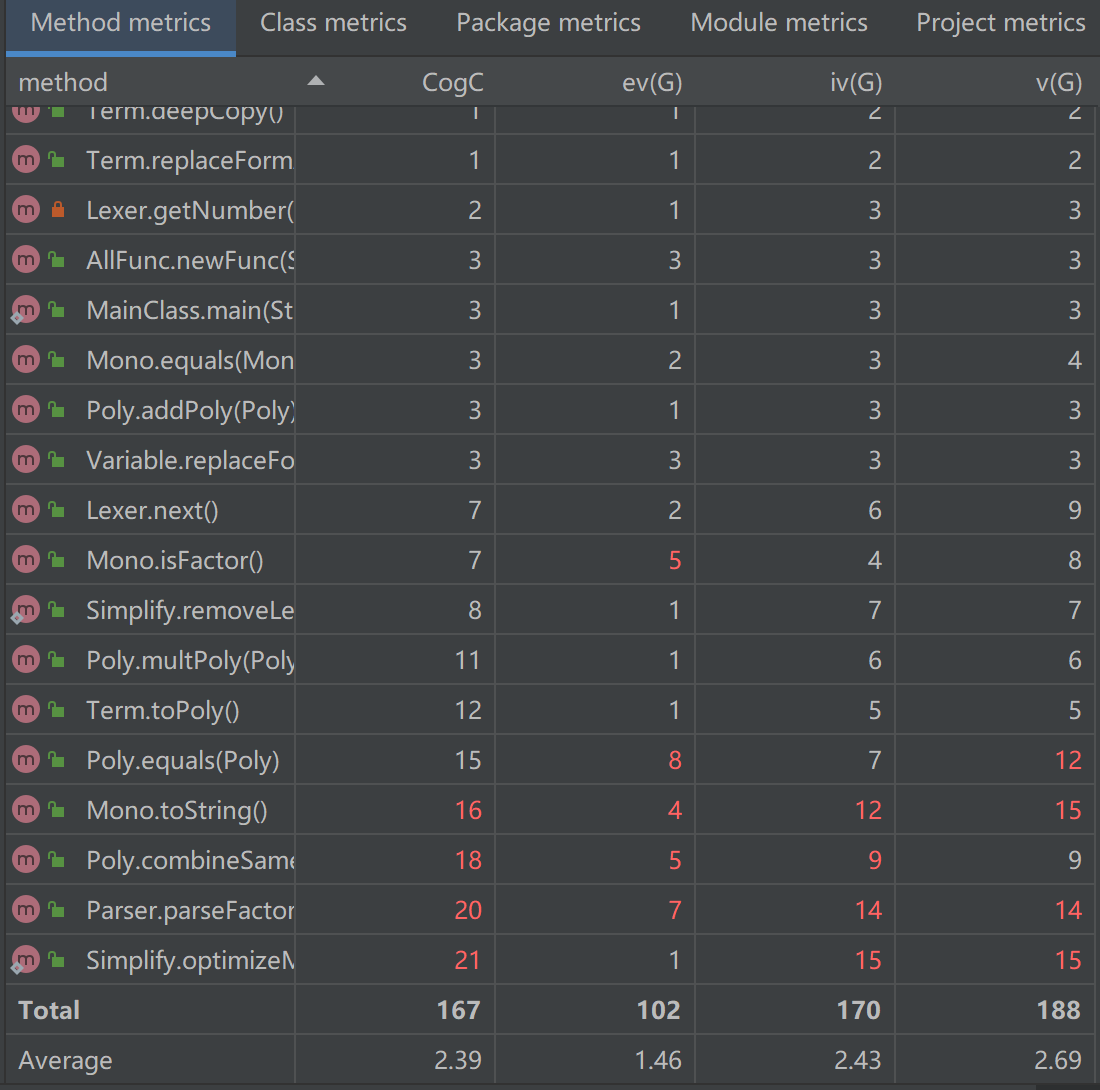

部分方法复杂度

此次迭代中，Parser的parseFactor的方法新增了对指数函数因子的判断解析，同时在解析自定义函数时，需要调用AllFunc的newFunc()函数副本拷贝方法、Func的toExpr()实参代换形参方法，因此认知复杂度（CogC)、基本圈复杂度(ev(G))、设计复杂度（iv(G)）、圈复杂度（v(G)）都有显著上升。Poly的equals()方法涉及与Mono的equals()方法相互调用，基本圈复杂度(ev(G))、圈复杂度（v(G)）也较高。

经验感悟：各类相互调用方法会大幅提升方法复杂度，导致各类、各方法相互依赖，给代码测试和维护带来巨大困难。

hw_3

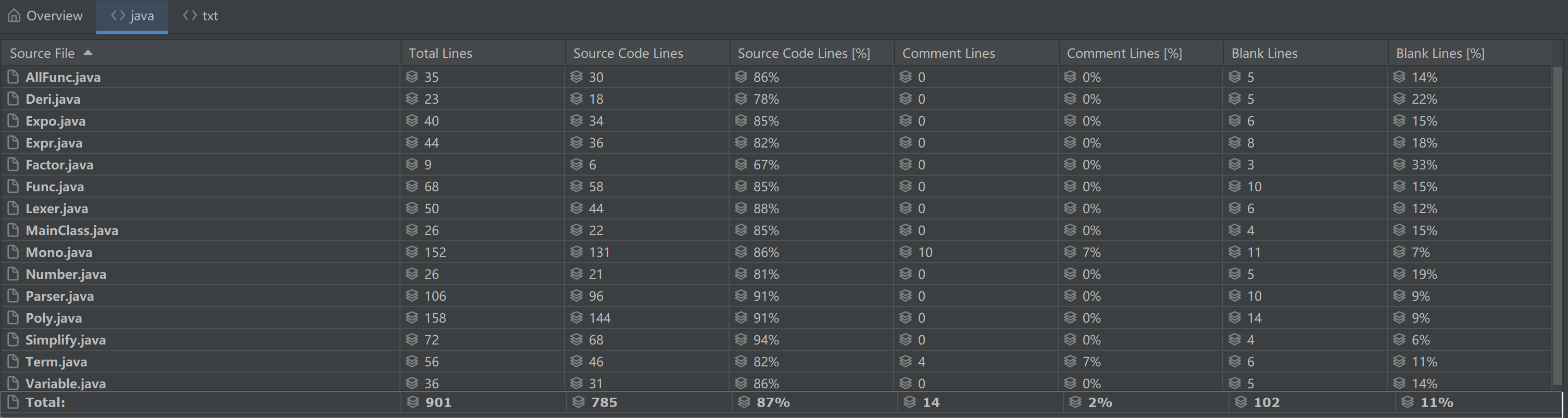

代码量分析

第三次迭代相对第二次而言增加的功能较简单，新增了求导因子，并允许自定义函数的嵌套使用。因此新增了Deri类，代码总体增量不多。

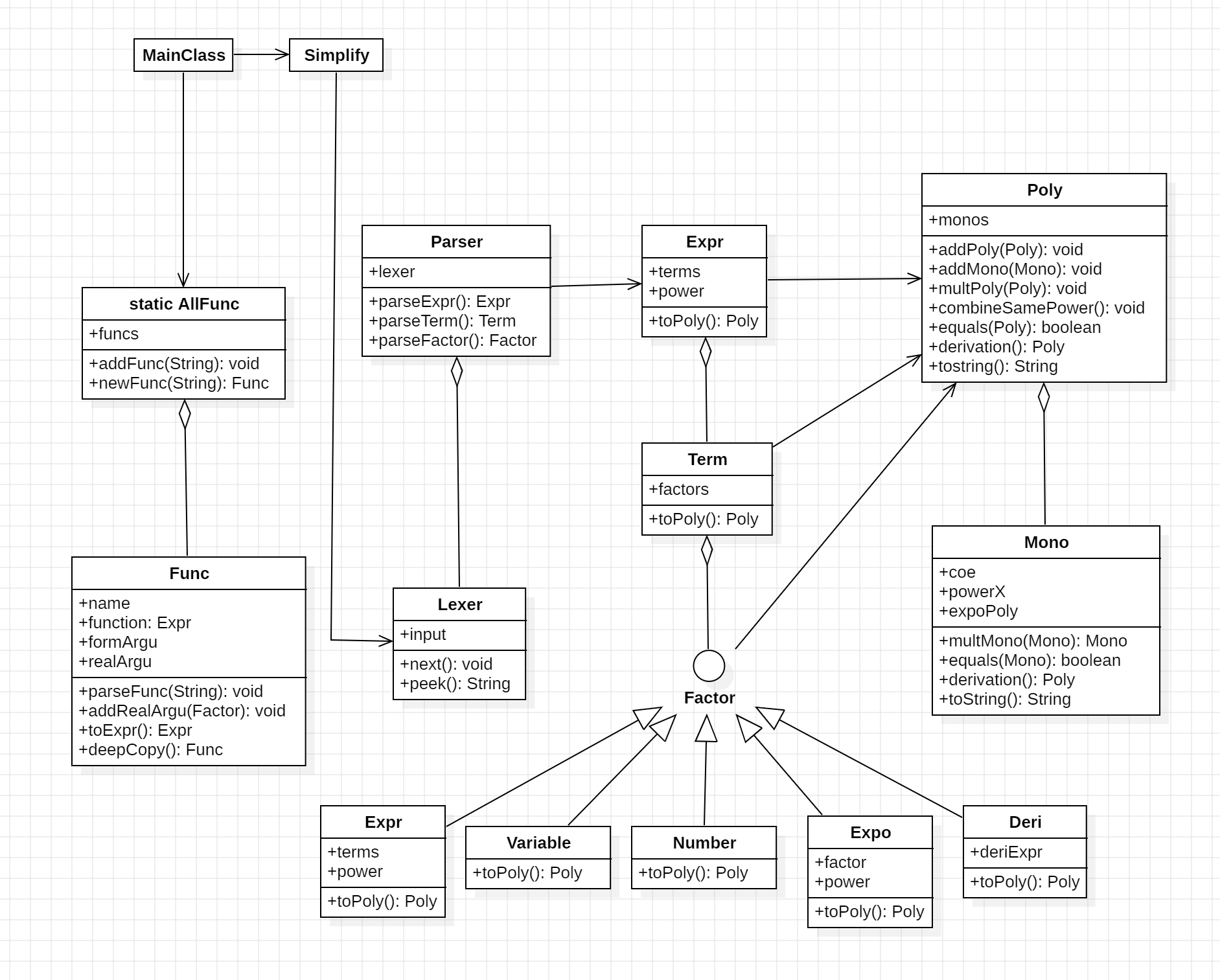

UML类图

Deri:求导因子，继承Factor接口，形为dx(deriExpr)表达式求导，由toPoly()方法。该toPoly()方法调用Poly的derivation()方法
Poly:新增derivation()方法，对各项Mono进行求导
Mono:新增derivation()方法，对形为coe * x ^ powerX * exp(expoPoly)的Mono进行求导

类设计的优点：在Poly层面进行求导，而非在Expr层面进行求导，Poly已经完成了函数展开、括号展开等，因此Poly的各项Mono比Expr的各项Term更简洁，也更容易求导。

类设计的缺点：Poly的derivation()方法和Mono的derivation()方法相互调用，会提升方法复杂度，使程序调试难度上升。且Poly又新增功能，使原本就复杂的Poly方法更多、更复杂，可能造成bug富集在Poly类中。

复杂度分析

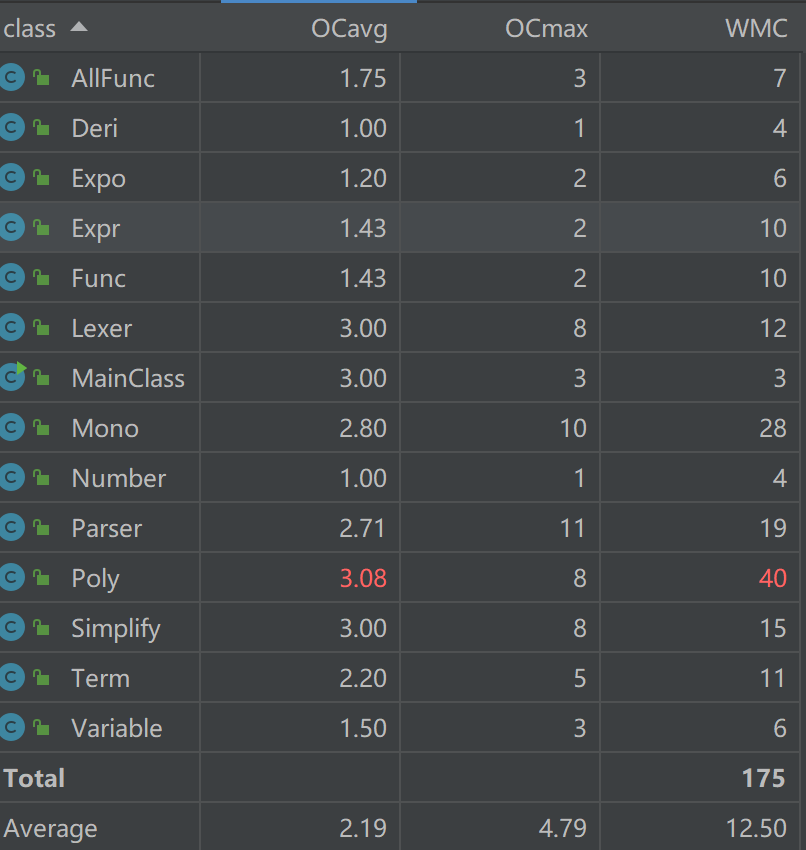

类复杂度

由于Poly承担了运算、化简、求导、输出等多种任务，Poly的复杂度较高。

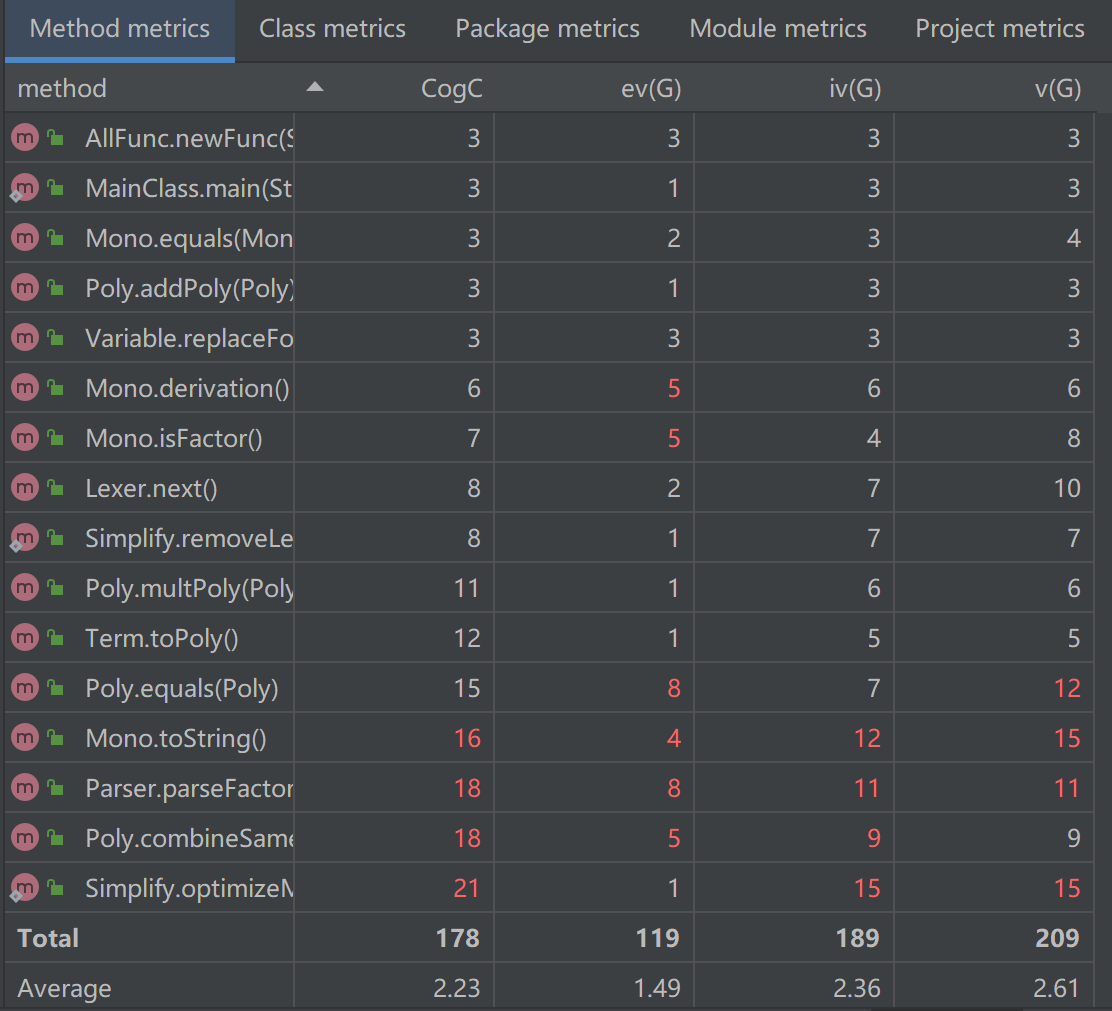

部分方法复杂度

与hw_2的方法复杂度基本持平。Mono新增的derivation()求导方法，由于Mono需分类讨论coe * x ^ powerX、coe * exp(expoPoly)、coe * x ^ powerX * exp(expoPoly)等形式，基本圈复杂度(ev(G))较高

经验感悟：Poly作为主要处理类，应该进行一定的功能外调，而不是把多种功能都集中在Poly中。

架构设计体验

hw_1

很不幸，在hw_1完成过程中我就进行一次大的重构。重构前我试图在Expr层面就进行括号展开，但无法处理形如(1 + 2) * (3 + 4)或(x + 1) ^ 2等多个括号连乘的形式。重构后我引入了Mono类和Poly类，在这两类中进行运算、括号展开、合并同类项的优化和输出，奠定了本次作业的基本框架。

hw_1主要架构设计如下：

解析字符串，并生成表达式树。解析字符串利用递归下降方法，根据指导书中的内容，通过Lexer词法分析器提取不同类型的字符串。再交由Parser语法分析器层次化解析Expr、Term、Factor，最后形成一棵表达式树。把横向一维的字符串拉伸为纵向二维的表达式树，层次分明。
表达式树转多项式，并输出字符串。通过Expr、Term、Factor各层级的toPoly()方法，把表达式树转为多项式，并在多项式中展开括号，进行加法、乘法运算，合并同类项进行简易的化简，最后输出成字符串。

hw_2

在hw_1较为完善优秀的架构上，hw_2的迭代思路较为明晰，只是对Factor进行了局部重构，使Factor能统一管理各因子，并调用各因子的具体方法。整体架构依旧延续hw_1。

hw_2新增架构如下：

多层括号处理。由于在Poly层面进行括号展开，hw_1架构天然支持括号嵌套，因此无需修改。
指数函数因子。在parseFactor()方法中新增对指数函数的判断，新增Expo类继承Factor接口。修改Mono属性以支持指数函数。
自定义函数。在parseFactor()方法中新增对自定义函数的判断，同时增加对y、z变量的识别，使Parser也能解析函数定义表达式。新增Func类、AllFunc类，处理实参代换形参，把自定义函数解析为表达式，作为原表达式树中的一个表达式因子。
Factor的局部重构。Factor要求实现replaceFormArgu()、toPoly()、deepCopy()函数，各因子重写这些方法。去除了Term中冗余的if(... instanceof ...)，由Factor统一调用各因子的具体方法。

hw_3

hw_3新增功能较少，因此本次只是在hw_2架构上新增功能，并未进行重构。

hw_3新增架构如下：

函数嵌套调用。hw_2架构天然支持函数表达式调用其他已定义的函数，无需修改。
求导算子。在parseFactor()方法中新增对求导因子的判断。新增Deri类继承Factor接口。Poly和Mono类新增derivation()求导方法。

新的迭代情景

若新增三角函数因子，我会修改parseFactor()方法新增对三角函数因子的判断，新增三角函数类继承Factor因子，修改Mono属性以支持三角函数。同时，Mono和Poly类也要新增三角函数运算方法、化简方法、输出方法。

若新增求积分算子，同样先在parseFactor()方法中新增对积分因子的判断。新增积分类继承Factor接口。可以在Expr层面对表达式求积分，也可以在Poly层面对表达式求积分。

自己程序的bug

hw_1和hw_3的bug数量较少，主要集中在hw_2中。hw_2公测数据中，(((((((((((x^8)^8)^8)^8)^8)^8)^8)^8)^8)^8)^8)^8这组数据因为括号的深层嵌套，我出现了CPU_TIME_LIMIT_EXCEED问题。这是因为在处理表达式次幂问题中，我采用了每次都暴力解析的方法，导致运行时间过长。修改后，我只解析表达式一次，然后根据次幂把表达式深拷贝数次，解决了该问题。

这个bug出现在Term的toPoly方法中，这个方法圈复杂度较高，因此我们在编写程序过程中，应该尽量降低圈复杂度，可以有效防止一些潜在bug。

我因为充分的本地测试而没有被hack，在本地测试中，我发现的主要bug都由深浅拷贝引起。由于表达式树的复杂嵌套，对表达式进行拷贝时未深度拷贝，各表达式因子相互关联，修改某一表达式引发所有关联表达式的改变，导致错误。

以后应注意深浅拷贝问题，确保不同对象没有任何关联。

hack别人程序bug的策略

我主要采用评测机和手捏数据结合的方式进行hack，在hw_2成功hack到别人。评测机提供随机数据，手动构造提供边界数据、特殊数据。如exp(exp(dx(x ^ 2 + 3))) * dx(exp((3 * x ^ 2)))、dx(f(x))等复杂形式的嵌套。

还有同学在预处理字符串中未分类详尽，可能会造成格式上的处理错误，因此编造格式上的特殊字符串也是思路之一。

除此之外，我还浏览了同房间同学的代码。不少同学的架构都与我自己的架构有很大差异，如有些同学没有引入Poly、Mono类，而是在Expr中执行大量操作。因此我针对代码中类复杂度、方法复杂度高的类和方法，编写了一部分数据来hack。

代码优化

为提高程序性能，我主要通过合并同类项、优化toString()方法来缩短输出字符串。合并同类项设计Poly的判断相等，因此为Poly增加了equals()方法。Mono的toString()方法中我详细判断了系数为0，x幂次为1，expoPoly为因子、exp无需两层括号等情况，缩短了输出的字符串长度。

每处代码优化后我都会在本地进行充分测试，以保证优化后代码的正确性，再进行下一处的优化。同时对toString()这种大量分类讨论的方法，我通过写批注来保证代码可读性，通过封装麻烦的判断语句来保证代码简洁性，而不是一昧堆砌在if条件判断中。
