OO--第一单元总结

杨荣津-21375077 学生 2024-03-23 01:46:13

一、基于度量来分析自己的程序结构

1. 代码量

类	总行数	源代码行数	属性个数	方法个数
Definer.java	87	62	2	4
DeriveFactor.java	24	16	0	3
Exp.java	19	14	1	3
ExpFactor.java	62	52	2	4
Expr.java	51	42	1	6
ExprFactor.java	53	41	1	4
Factor.java	13	8	0	3
FunFactor.java	45	29	2	4
Lexer.java	93	82	2	6
Main.java	51	25	0	1
Mono.java	21	15	1	3
MyOutputer.java	58	50	0	2
NumFactor.java	34	27	1	4
Parse.java	266	220	1	11
Poly.java	304	250	1	11
PowerFactor.java	45	36	2	4
PreProcesser.java	61	53	0	1
Simplify.java	30	27	0	1
Term.java	74	61	2	6
Token.java	26	21	3	3
Unit.java	42	30	3	6
总计	1459	1161	25	90

2. 方法分析

Method	CogC	ev(G)	iv(G)	v(G)
Main.main(String[])	1	1	2	2
baseclass.Exp.Exp(Poly)	0	1	1	1
baseclass.Exp.getPoly()	0	1	1	1
baseclass.Exp.toString()	0	1	1	1
baseclass.Mono.Mono(BigInteger)	0	1	1	1
baseclass.Mono.getExp()	0	1	1	1
baseclass.Mono.toString()	0	1	1	1
baseclass.Poly.addPoly(Poly)	15	1	7	7
baseclass.Poly.addUnit(Unit)	58	13	15	16
baseclass.Poly.getPolys()	0	1	1	1
baseclass.Poly.getPolysScale()	3	1	2	3
baseclass.Poly.isEqual(Poly)	44	8	18	19
baseclass.Poly.isZero()	0	1	1	1
baseclass.Poly.miss(Unit)	1	1	2	2
baseclass.Poly.mulPoly(Poly)	13	1	7	7
baseclass.Poly.powPoly(BigInteger)	7	1	6	6
baseclass.Poly.toString()	4	2	3	4
baseclass.Poly.vers()	3	1	3	3
baseclass.Token.Token(Type, String)	0	1	1	1
baseclass.Token.getStr()	0	1	1	1
baseclass.Token.getType()	0	1	1	1
baseclass.Unit.Unit(BigInteger, Mono, Exp)	0	1	1	1
baseclass.Unit.getExp()	0	1	1	1
baseclass.Unit.getPoly()	0	1	1	1
baseclass.Unit.getXi()	0	1	1	1
baseclass.Unit.setXi(BigInteger)	0	1	1	1
baseclass.Unit.toString()	0	1	1	1
entity.DeriveFactor.DeriveFactor(ArrayList)	0	1	1	1
entity.DeriveFactor.toPoly()	0	1	1	1
entity.DeriveFactor.toString()	0	1	1	1
entity.ExpFactor.ExpFactor(Factor, BigInteger)	0	1	1	1
entity.ExpFactor.derive()	3	3	3	3
entity.ExpFactor.toPoly()	2	2	2	2
entity.ExpFactor.toString()	0	1	1	1
entity.Expr.Expr(ArrayList)	0	1	1	1
entity.Expr.derive()	1	1	2	2
entity.Expr.getTerms()	0	1	1	1
entity.Expr.setTerms(ArrayList)	0	1	1	1
entity.Expr.toPoly()	1	1	2	2
entity.Expr.toString()	1	1	2	2
entity.ExprFactor.ExprFactor(ArrayList, String)	0	1	1	1
entity.ExprFactor.derive()	1	1	2	2
entity.ExprFactor.toPoly()	2	2	2	2
entity.ExprFactor.toString()	0	1	1	1
entity.FunFactor.FunFactor(String)	0	1	1	1
entity.FunFactor.derive()	0	1	1	1
entity.FunFactor.toPoly()	0	1	1	1
entity.FunFactor.toString()	0	1	1	1
entity.NumFactor.NumFactor(String)	0	1	1	1
entity.NumFactor.derive()	0	1	1	1
entity.NumFactor.toPoly()	0	1	1	1
entity.NumFactor.toString()	0	1	1	1
entity.PowerFactor.PowerFactor(String, String)	0	1	1	1
entity.PowerFactor.derive()	1	1	2	2
entity.PowerFactor.toPoly()	0	1	1	1
entity.PowerFactor.toString()	0	1	1	1
entity.Term.Term(ArrayList, int)	0	1	1	1
entity.Term.derive()	6	1	4	4
entity.Term.getFactors()	0	1	1	1
entity.Term.getMark()	0	1	1	1
entity.Term.toPoly()	3	2	3	3
entity.Term.toString()	3	1	3	3
utils.Definer.addFunc(String)	4	1	2	5
utils.Definer.callFunc(String, ArrayList)	1	1	2	2
utils.Definer.getTrans(String, Integer)	0	1	1	1
utils.Definer.printMap()	3	1	3	3
utils.Lexer.getTokens()	0	1	1	1
utils.Lexer.inputToTokens(String)	7	1	19	19
utils.Lexer.isNotFinished()	0	1	1	1
utils.Lexer.move()	0	1	1	1
utils.Lexer.now()	0	1	1	1
utils.Lexer.nowOffset(int)	0	1	1	1
utils.MyOutputer.getSs(Expr)	5	2	4	4
utils.MyOutputer.shared(Expr)	5	1	4	4
utils.Parse.Parse(Lexer)	0	1	1	1
utils.Parse.parseDerive_06()	0	1	1	1
utils.Parse.parseExpr()	7	1	5	7
utils.Parse.parseFactor()	1	7	7	7
utils.Parse.parseFactorExp_04()	20	4	7	7
utils.Parse.parseFactorExpr_07()	14	3	6	7
utils.Parse.parseFactorFun_05()	2	1	3	3
utils.Parse.parseFactorNum_01()	1	1	2	2
utils.Parse.parseFactorPower_03()	20	4	7	7
utils.Parse.parseFactorSignedNum_02()	6	2	4	4
utils.Parse.parseTerm(int)	2	1	3	3
utils.PreProcesser.inputToStd(String)	33	1	8	12
utils.Simplify.simplify(String)	2	2	1	2
Total	306	129	288	243
Average	3.52	1.48	2.62	2.79

这里重点来看圈复杂度COGC
- 圈复杂度的值等于程序的控制流图中边数减去节点数，再加上2(每个判断语句（如if语句）和循环语句（如for循环）都会增加控制流图中的节点数和边数)
- 圈复杂度表示了代码中独立路径的数量，即代码执行的可能路径数。
- 高圈复杂度的代码往往难以理解和维护。当代码的复杂性增加时，开发者需要花费更多的时间和精力来理解代码的逻辑和执行路径。
- 一般认为圈复杂度在1-10比较好，当圈复杂度＞30的时候认为代码状况不可读，代码可测性不可测，代码维护成本非常高
- 从上表中可以得出本次作业中有个别方法的圈复杂度比较高，为了解决这个问题，应该减少条件语句的嵌套，把复杂的函数进行拆分。

3. 代码依赖复杂度分析

Class	循环依赖	该类直接依赖	Dcy*	直接依赖该类	Dpt*	PDcy	PDpt
Main	0	6	20	0	0	2	0
baseclass.Exp	2	1	3	6	15	1	3
baseclass.Mono	0	0	0	6	16	0	3
baseclass.Poly	2	3	3	11	15	1	3
baseclass.Token	0	1	1	2	4	1	1
baseclass.Token.Type	0	0	0	3	5	0	2
baseclass.Unit	2	2	3	5	15	1	3
entity.DeriveFactor	0	3	9	0	0	2	0
entity.ExpFactor	0	7	9	1	3	2	1
entity.Expr	2	3	8	5	10	2	3
entity.ExprFactor	2	5	8	4	10	2	2
entity.FunFactor	1	6	19	1	2	3	1
entity.NumFactor	0	5	5	4	11	2	2
entity.PowerFactor	0	7	9	1	3	2	1
entity.Term	2	3	8	7	10	2	2
utils.Definer	0	4	12	2	3	2	2
utils.Lexer	0	2	2	3	3	1	3
utils.MyOutputer	0	6	11	2	4	3	2
utils.Parse	1	12	19	2	2	3	2
utils.PreProcesser	0	0	0	3	6	0	3
utils.Simplify	0	1	1	1	5	1	1

这里重点来看循环依赖
- 循环依赖指模块间的属性存在相互依赖的关系
- 循环依赖会导致以下问题:
  1. 导致相互依赖的模块紧耦合
  2. 导致模块间的多米诺效应，一个很小的改动引发其他模块甚至全局的不可用，例如导致无限循环或其他不可预期的异常发生。
- 我们在包或者组件的依赖图谱中不应该存在循环
- 根据上表可得，本次作业的代码中存在部分的循环依赖情况，应该对每个pakage内的类方法进行进一步的聚合，排除循环依赖的情况

4. 类图

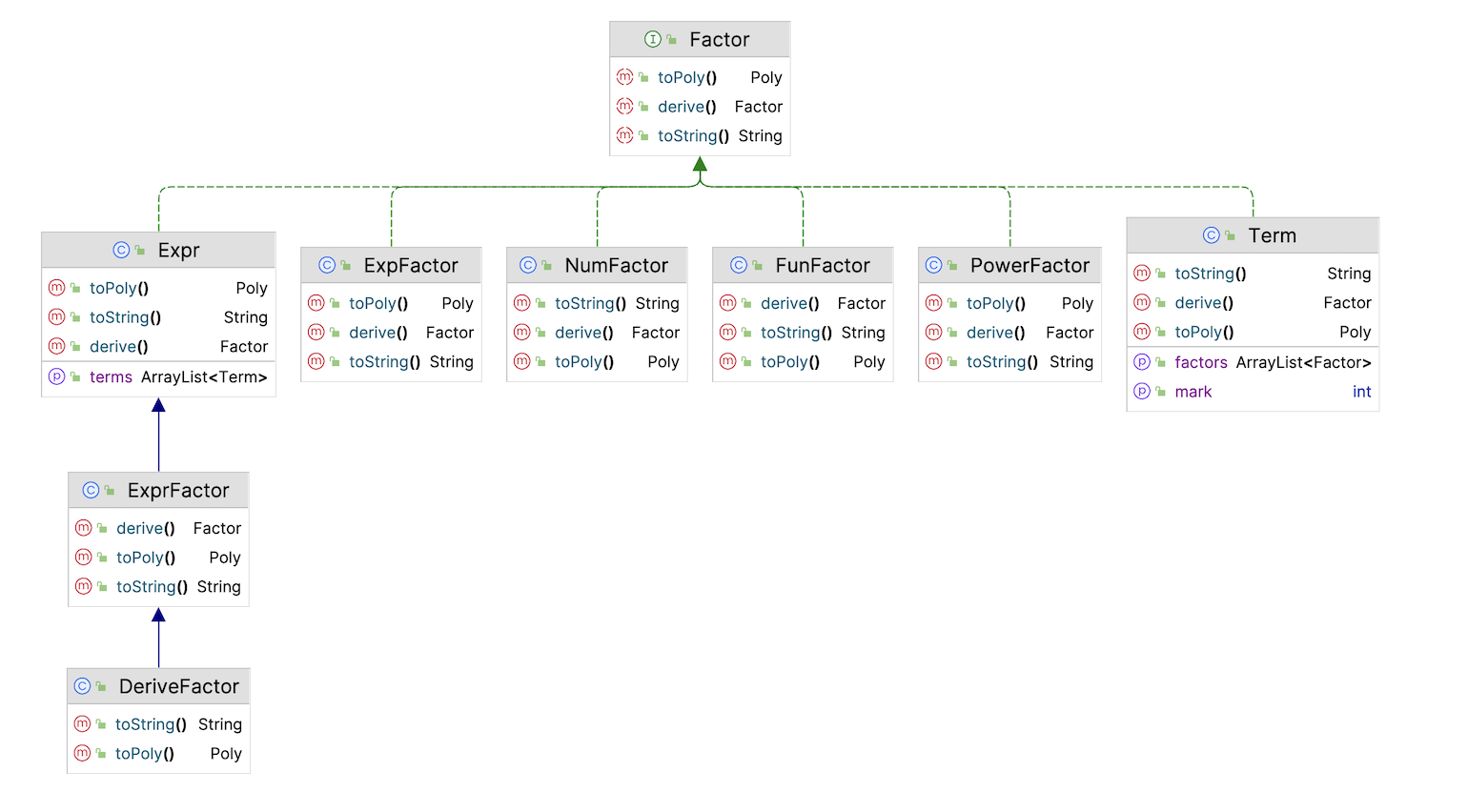

第一个Pakage,entity内都是有关表达式、项、因子的类。

Expr类是Term类的列表聚合
Term类是ExpFactor, NumFactor, FunFactor, PowerFactor, ExprFactor, DeriveFactor的列表聚合
各个类均实现了Factor接口,这是因为无论是表达式,项还是各种因子都可能会遇到需要求导的情况；并且在最终转换为字符串输出的时候都要用到toPoly()方法和toString()方法

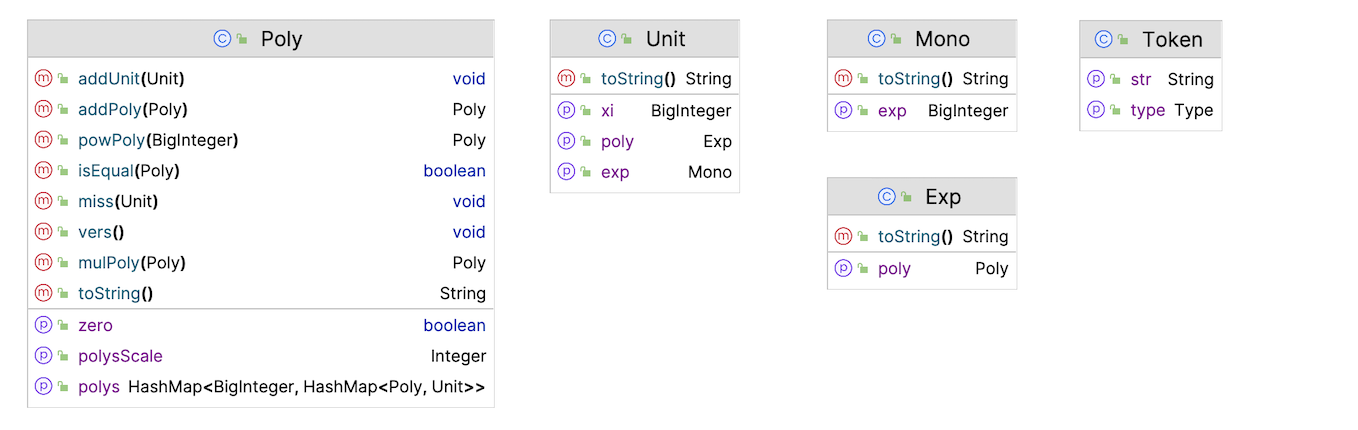

第二个Pakage,baseclass内都是有关合并同类项的类，用于对各类项都实现统一的定义( Unit = ax^nexp(\sum Unit) ),因此设计Unit类时有xi,exp,poly三个属性分别代表a,n和exp的指数。各个类具体设计考虑如下:

Poly类是Unit类的两层HashMap聚合
Unit类是每个项的通用形式化表达
Mono类专门用于实现Unit形式化表达中x的指数
Exp类专门用于实现Unit形式化表达中exp的poly
Token类是用于解析表达式的时候对每一个部分打上对应的token标签

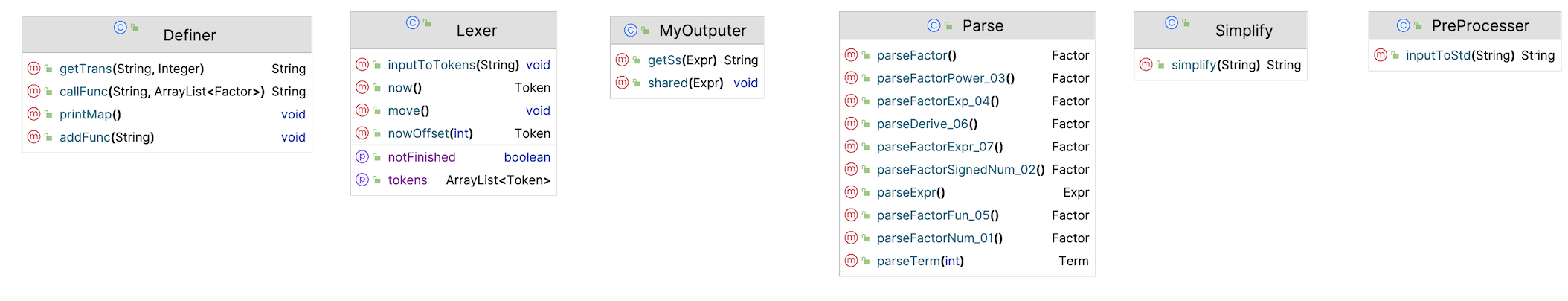

第三个Pakage,utils是一些工具类，他们的用途如下:

Definer用于记录自定义函数的定义，并且通过callFunc()方法实现实参的代入
Lexer用于在解析表达式的过程中遍历tokens
MyOutputer用于把解析后的表达式转化成字符串
Parse用于解析表达式，通过Expr，Term，Factor层层下降，最后在Factor层面分成7个分支用于解析因子的七种情况parseFactorNum_01(),parseFactorSignedNum_02(),parseFactorPower_03(),parseFactorExp_04(),parseFactorFun_05(),parseFactorDerive_06(),parseFactorExpr_07()
Simplify类用于对Expr转成的字符串进行化简，最后交给MyOutputer中的shared()方法完成输出
PreProcesser类用于对于初始的输入进行一些预处理，包括去除空白符和合并连续的+-号

优点:
- 本设计框架很好的实现了各种操作的一般化，包括合并同类项操作和求导操作，无论是Expr，Term还是各种Factor都实现了统一的处理方法，这种统一化的思想可以很好的适应递归地解析表达式
- 本设计框架对本次作业解剖成三部分分工，分别是处理字符串，解析字符串，合并同类型，每一部分的功能集中到一个pakage中，实现了pakage之间的耦合性较低，同一个pakage内功能又有较高的专一性。
- 本设计框架很好的适应了本次作业的三次迭代，没有出现框架不合理到需要重新设计的情况。
缺点:
- 在表达式化简这一部分主要采用正则匹配和字符串替换，没有做递归解析层面的化简，也没有做提公因式的操作，有待改进
- 有些方法的圈复杂度过高，没用很好的进行功能上的拆分，尤其是合并同类项中的poly判等方法运用了4层if嵌套

二、架构设计体验

1. 结合三次作业的迭代介绍自己的架构如何逐步成型

第一次作业
- 第一次作业就觉得很难。我的思考过程如下。
- 首先是如何解析输入的表达式。一开始想到的方法是使用正则表达式，并且参考了一位学长的方法，但是在阅读了一天的代码之后觉得进展十分缓慢，使用这种方法有可能会耗费大量的时间，因为要考虑非常多的分支，会使得代码难以阅读、理解、维护、扩展。继而思考使用递归下降的方法解析表达式，这种方法让思路豁然开朗，因此很快就完成了由 "表达式->tokens->表达式树" 的代码
- 然后是思考如何合并同类型，这里主要参考了往届学长的做法。对所有项都建立了通用的形式化表达( Term = a*x^n ), 所以针对Term实现了对应的Mono类,也就是单项式类；然后再实现了Poly类，也就是多项式类。

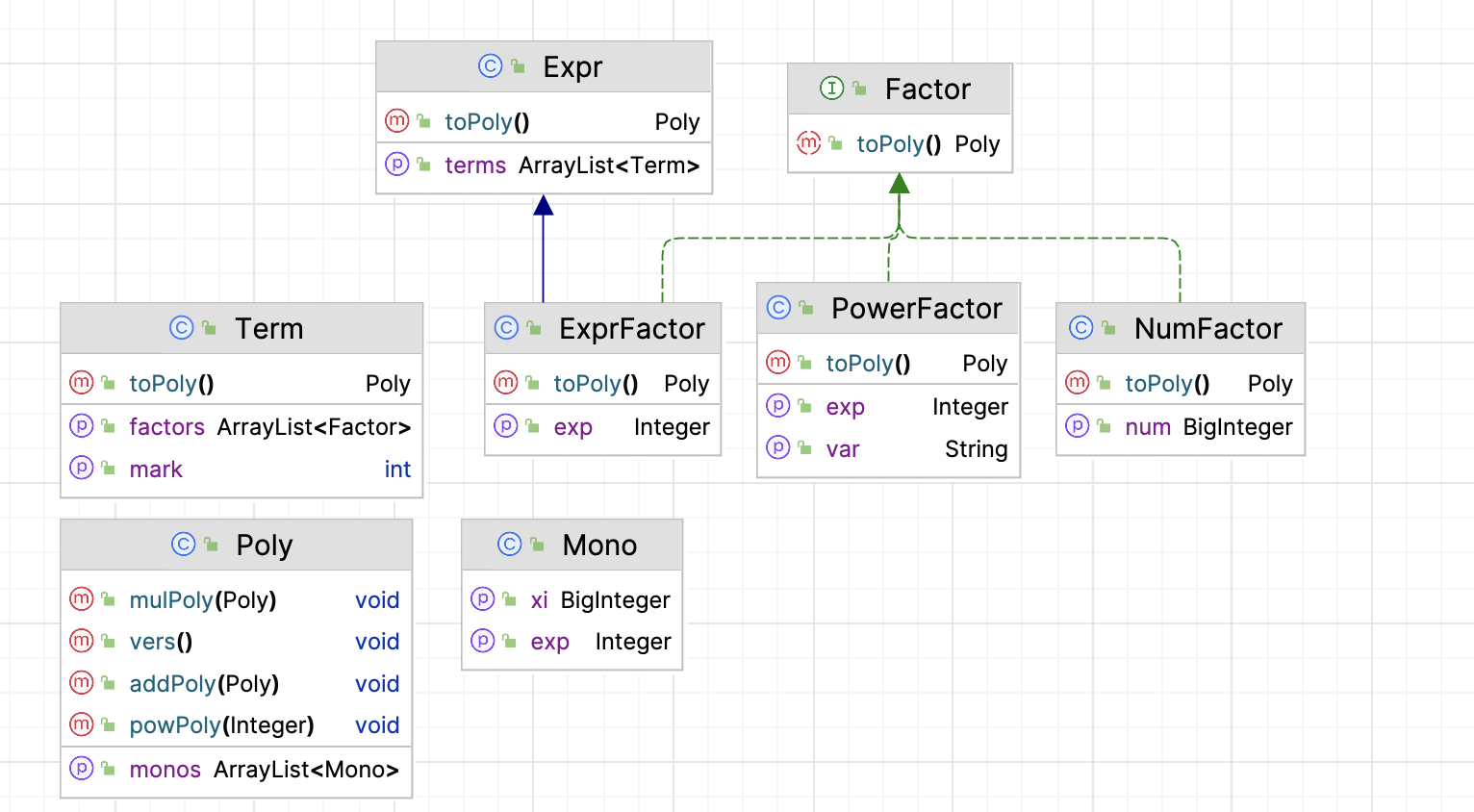

- 类图如下:

第二次作业
- 第二次作业难度依旧很大。我的思考过程如下。
- 首先是如何合并同类项。在第二次作业的形式化表达( Unit = ax^nexp( \sum Unit ) )下，判断两个单项式相等不仅要判断a和n，还要判断exp中的(\sum Unit)是否相等，而每个(Unit)中仍有可能继续嵌套(\sum Unit)。参考学长的做法，以及和同学们思考讨论之后，得出了递归判等的方法。伪代码如下:
  1. 首先对两个Unit的a和n判断是否相等
  2. 然后对Unit中exp()内的Poly判断是否相等
    - 把Poly中的(\sum Unit)映射成一个二级HashMap,第一层Key是x的系数n,第二层Key是exp()内的多项式poly,最后映射到的Value是在这个n和poly下对应的Unit
    - 通过对两个Unit的两层HashMap进行四层的循环遍历判等，如果遇到poly不为空就要递归调用
  3. 设置递归出口
    - 最终递归到Unit的exp()中poly没有含有有效的项，此时就可以只要通过a和x的指数n来判断两个Unit是否是同类项
- 在完成了( Unit = ax^nexp( \sum Unit ) )的同类项判断之后，在第一次作业的基础上修改用于合并同类项的方法addPoly(),powPoly(),addUnit()即可
- 类图如下:

第三次作业
- 第三次作业也依旧具有一定难度，这里参考了实验课上的方法。
- 首先第一个任务就是调整架构，在前两次的作业中Expr、Term和Factor相对独立；但是在第三次的作业中，求导在Expr、Term和Factor上均可发生，如果继续维持前两次作业的架构，那么对于Expr，Term和Factor就要分别设计求导方法，最后toPoly的时候会极其复杂。因此作出的第一个调整就是让所有的entity包中的类都继承Factor接口，然后实现derive()方法。然后根据求导法则实现每种类的derive()方法。
- 其次就是toString()方法的规范化，之前的作业中我没有对每个类都实现toString()方法，并且也没有使用@Override覆盖自带的toString()方法，这样可能引发一些潜在的bug，因此在这次作业中做了统一的规范化处理。

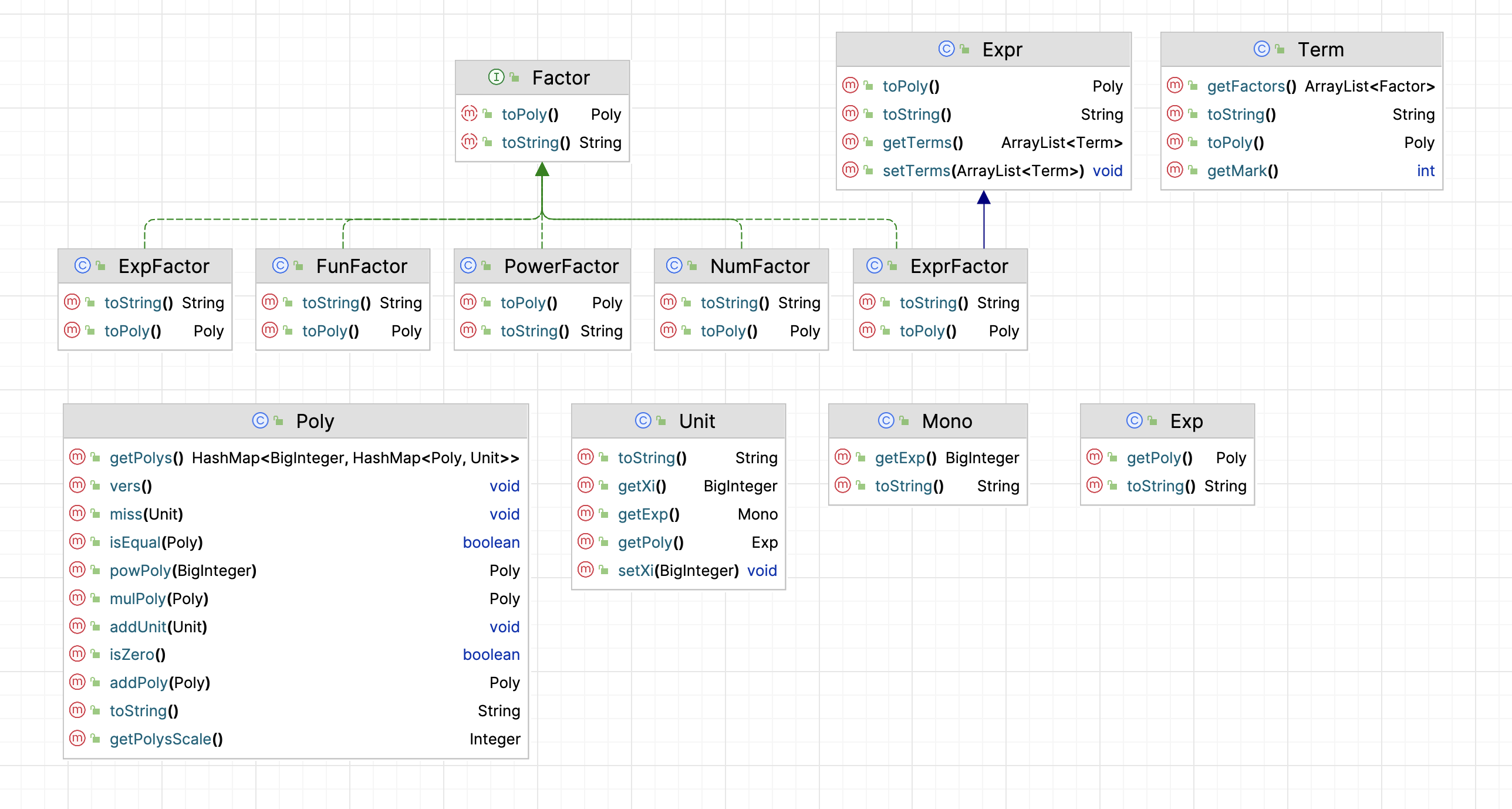

- 类图如下:

2. 自定一个新的迭代情景，并说明你的最终设计在这个新迭代情景上的可扩展性

新的迭代情景:
对表达式进行定积分( \int_{0}^{x} )
可扩展性:
和求导的设计思路类似，对每个继承了Factor接口的类实现一个integral()方法，按照定积分的积分法则对每种情况进行积分即可，比如:
1. ( \int_{0}^{x} Expr * dx ) = ( \sum \int_{0}^{x} Term * dx )
2. ( \int_{0}^{x} Term * dx ) = ( \int_{0}^{x} (\prod Factor) * dx)
3. 再对( \int_{0}^{x} (\prod Factor) * dx)采用分部积分的方法

三、分析自己程序的bug

1. 分析未通过的公测用例和被互测发现的bug：特征、问题所在的类和方法，为什么会出现这样的问题？你能否通过更好的设计避免这样的问题？

第一次作业bug:
- /
第二次作业bug:
1. 添加括号
  1. FactorFun返回代入后的表达式需要在外层添加括号
  2. Poly的toString要在两侧加上括号
  这是因为没有考虑到返回的多项式/自定义函数代入后的表达式是可能会作为 "因子" 的,比如作为FactorExp的因子，这时根据括号必要性的要求，必须在外面加上一层括号，否则会导致FactorExp不能正确的解析。
  原因: 对括号必要性的要求理解的不是非常彻底
2. poly的add的时候，如果unit.getXi()是0的话，就不要add进polys了，保持polys为空

  这是为了维持判断poly判等的递归出口条件，当系数a=0的时候，要清空这个polys列表，才能成功达到递归出口，如果再以a=0的形式加入一个Unit斤polys列表，那么就会一直同类项判等就会递归下去
3. x的指数会超过Integer

  这是没有注意到第二次作业没有对最终结果的指数加以限制，所以没有把系数的数据类型及时改成BigInteger
第三次作业bug:
1. exp(FactorExpr)^n的求导法则书写错误
  对求导法则没有完全正确书写，正确的方式是n*exp(FactorExpr)^(n-1)*dx(FactorExpr)
总结:
1. 要考虑更加全面，尤其是数据方面
2. 要构造足够多的测试样例，人工构造总是有限的，需要搭建有效的测评机

2. 对比分析出现了bug的方法和未出现bug的方法在代码行和圈复杂度上的差异，并思考可以通过怎样的方式来降低方法的复杂度

三次作业中的bug不因为方法的复杂度产生。
圈复杂度高主要导致了代码写的难度比较大，降低圈复杂度可以降低写出bug的可能性，可以降低出现bug后debug的难度。

四、分析自己发现别人程序bug所采用的策略

1. 列出自己所采取的测试策略及有效性，并特别指出是否结合被测程序的代码设计结构来设计测试用例

第一次作业:
- 测试策略: 测评机
- 有效性: 有效
- 是否根据代码结构设计: 是

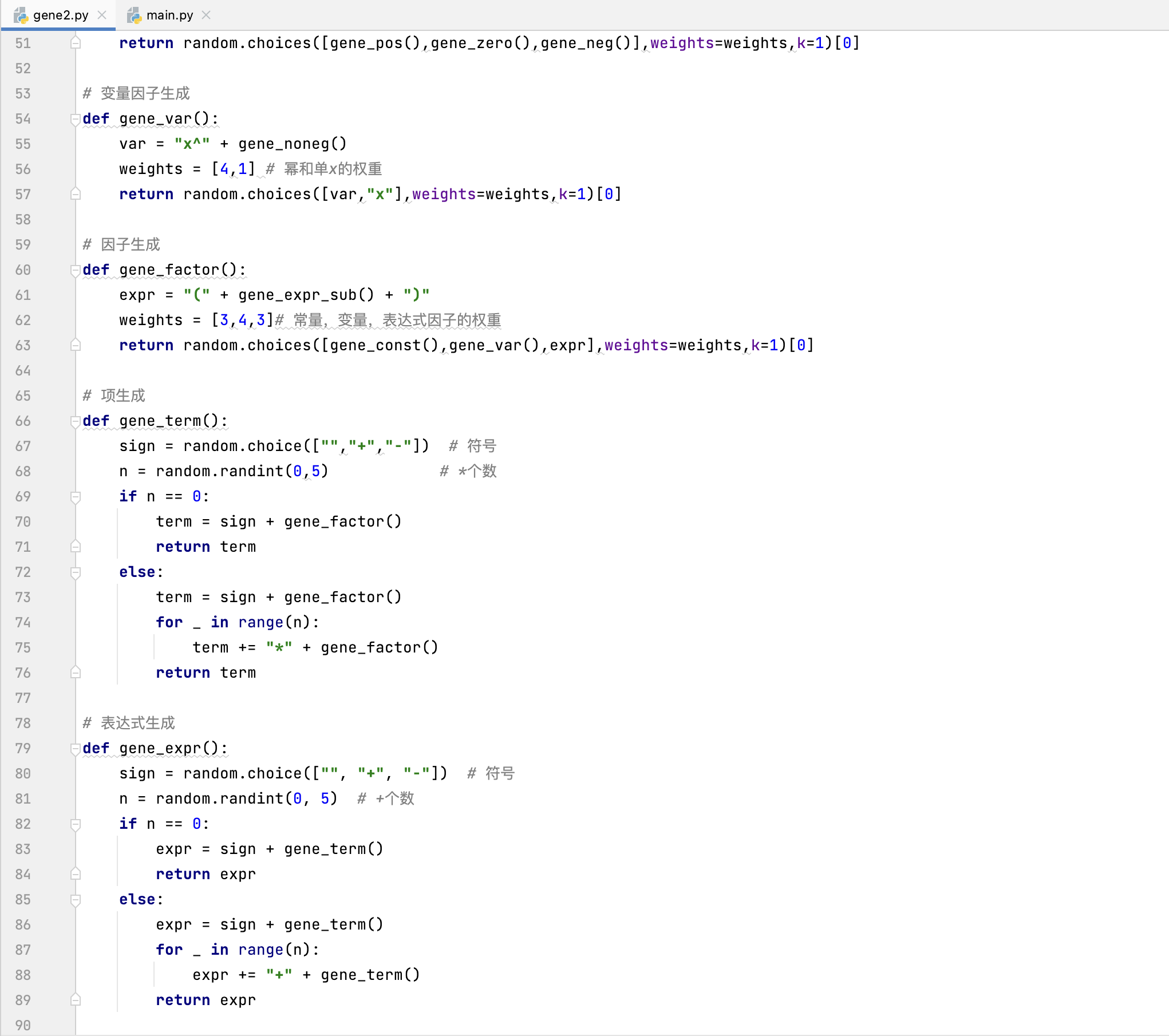

  - 第一次搭建的测评机主要分为两个部分:数据生成gene.py和运行程序main.py
  - gene.py根据递归下降解析表达式的思想，分别设计了gene_expr(), gene_term(), gene_factor(), gene_num(), gen_power()等方法,递归地生成测试数据
    并且为了控制 括号嵌套在一层 专门设计了一套gene_expr(), gene_term(), gene_factor(), gene_num(), gen_power()的副本，用于生成不会含有FactorExpr的表达式，以保持括号不会多层嵌套
  - main.py通过比对sympy对测试数据和java程序对测试数据的化简结果，判断次测试数据是否被正确化简

第二次作业:
- 测试策略: 测评机
- 有效性: 有效
- 是否根据代码结构设计: 是

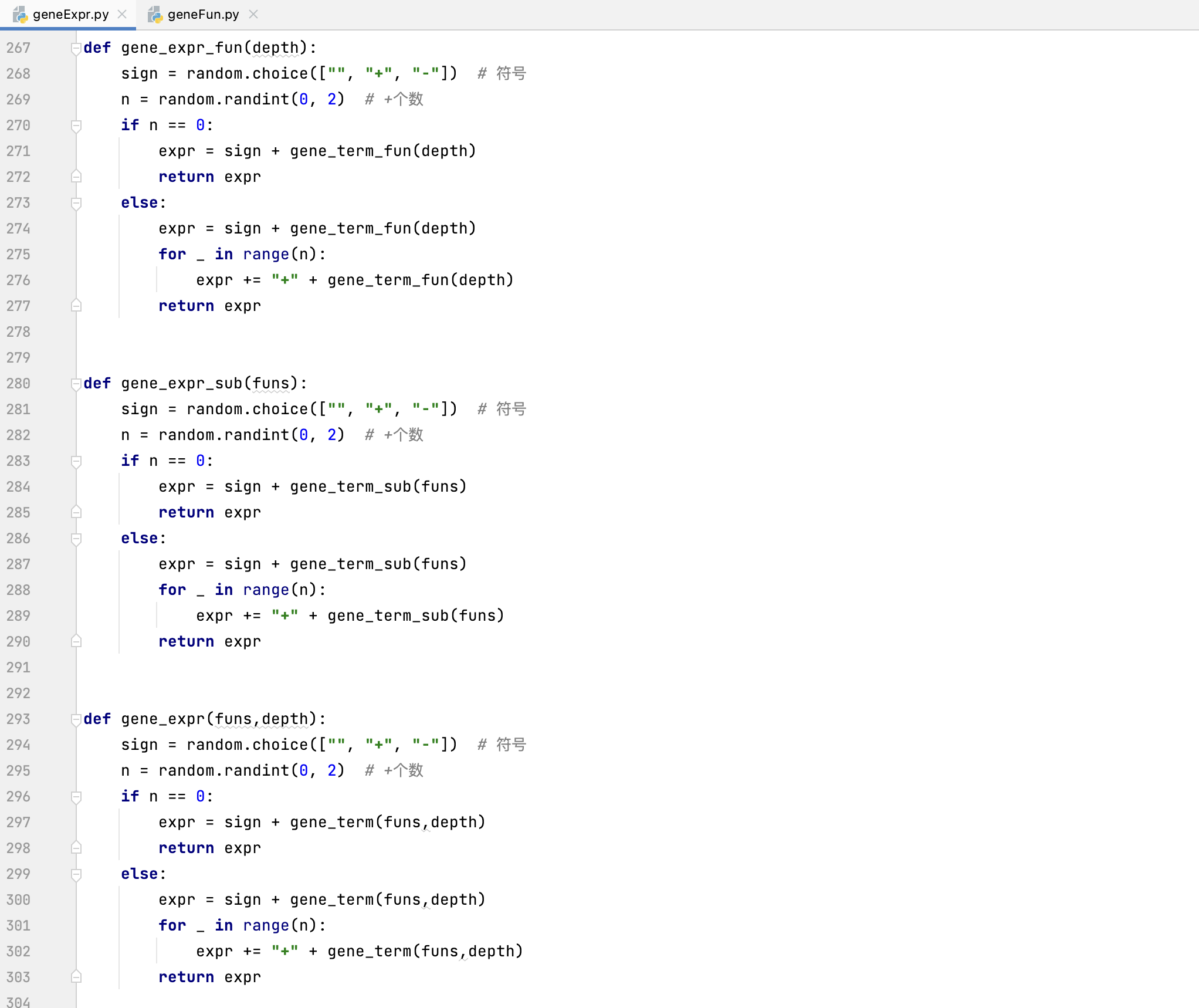

  - 第二次搭建的测评及沿用第一次测评机的框架
  - gene.py做比较大的逻辑上的调整
    由于第二次作业中会出现多层括号嵌套，因此可以使用同一套生成方法。
    但是嵌套层数过多会导致递归过深，从而导致生成测试数据的程序被强制停止，因此仍然需要设置嵌套深度，创造递归出口。
    我通过一个嵌套深度的参数来解决这个问题。
    在gene_expr()方法中传递一个参数depth,当调用到gene_factor()的时候depth--,并且继续向下传递;当depth==0的时候需要在gene_factor()禁用gene_factor_expr(),gene_factor_fun()等方法,停止继续嵌套

第三次作业:
- 测试策略: 人工构造数据
- 有效性: 有效
- 是否根据代码结构设计: 否
- 第三次作业没有继续搭建更强大的测评机，因此测试的不够充分，出现了exp求导规则设计错误的bug

五、分析自己进行的优化

1. 你做了什么优化，怎么做到的

架构优化:
主要是在第三次作业中重新调整了架构，统一实现了Factor接口，便于书写更简洁并且更具有扩展性的代码

表达式化简优化:
主要通过14个正则表达式的匹配和替换来对最终字符串进行化简

去除空的exp(因子)

public class Simplify {
 public static String simplify(String str) {
     // 再化简一下加减号,省略^1和去掉*x^0 1*
     String suf1 = PreProcesser.inputToStd(str);
     String suf22 = suf1.replace("*exp()", "");
     String suf2 = suf22.replace("*exp(())", "");

去除^1

     String suf3 = suf2.replaceAll("\\^1$", "");
     String suf4 = suf3.replaceAll("\\^1\\+","+");
     String suf5 = suf4.replaceAll("\\^1-","-");
     String suf66 = suf5.replaceAll("\\^1\\)",")");
     String suf6 = suf66.replaceAll("\\^1\\*","*");

去除 *x^0 和 [+-]1*

     String suf7 = suf6.replace("*x^0", "");
     String suf8 = suf7.replace("+1*", "+");
     String suf9 = suf8.replace("-1*", "-");
     String suf10 = suf9.replace("(1*", "(");
     String suf11 = suf10.replaceFirst("^1\\*", "");
     String suf12 = suf11.replaceFirst("^-1\\*", "-");

去除所有系数是0的项

     String suf13 = suf12.replaceAll("[+-]0\\*x\\^\\d+", "");
     String suf14 = suf13.replaceAll("^0\\*x\\^\\d+", "");
     String suf15 = suf14.replace("exp((x))", "exp(x)");

考虑字符串可能为空，此时打印"0"

     if (suf15.isEmpty()) {
         return "0";
     } else {
         return suf15;
     }
 }
}

2. 你的优化能否保证你代码的简洁性与正确性？如果能，为什么。如果不能，思考可能的解决方案

可以保证正确性,因为都是做的最表层的字符串替换，不会造成表达式错误
不能保证简洁性，因为做的都是最表层的字符串替换，没有深入解析表达式进行提公因式等操作
解决方案:
1. 使用Term判等的方法，递归的判断是否可以提公因式，然后化简
2. 考虑把符号为正的项调整到最前面，以省略一个符号

六、心得体会

1. 本单元学习的心得体会，真情实感

学习到了分层设计，递归设计的思想
对于表达式如何解析，一开始觉得难度很大，但是接触到递归下降的方法之后觉得十分有道理；然后一层层地从Expr，到Term，再到各种Factor的情况分层设计相应的解析方法。
学习到了搭建测评机，评测程序的方法
对于生成测试数据，判断程序是否正确的评测机搭建技能进行了一定的学习，觉得相比人工制造测试数据要方便很多，覆盖性也更强
