面向对象设计与构造 Unit 1 总结反思

[曾文轩-22373305]

架构设计

在三次作业当中，我经历了一次重构

架构1：二叉树+大量继承重载

在第一次作业中，拿到题目，我根据题目给定的对于表达式的形式化描述，设计了以下的存储与解析结构

类设计——三层结构

从题目的形式化表述出发，很自然地会第一想法是设计成以下的三层结构

• Expression表达式 类
  • Term项 类
    • Factor因子 抽象类
      • ExpressionFactor 表达式因子 类
      • Num 类
      • Power 类

存储结构——二叉树

根据题目的形式化表述，

表达式 → 空白项 [加减 空白项] 项 空白项 | 表达式 加减 空白项 项 空白项

可以看出，Expression要么是Term，要么是Expression加上Term

所以很自然地，

一方面，

根据Expression加上Term是一种Expression，可以设计出Expression的存储为：

public class Expression {
    private Expression left;
    private Term right;
}

另一方面，

根据Term是一种Expression，

这也就是一种is a的关系，自然而然会设计成Term继承自Expression这样一种结构

同理，根据对项的形式化表述：

项 → [加减 空白项] 因子 | 项 空白项 '*' 空白项 因子

把Term设计成：

public class Term extends Expression {
    private Term left;
    private Factor right;
}

继承关系——is a

在上面说的原因下，我采用了如下的继承关系

Term类继承自Expression类，Factor继承自Term类，Factor的三种类型继承自Factor类

解析方法——解析成最小对象

关于解析的方法，一开始想的是写成一个构造函数，即

public Expression(String string);

再在这个构造方法中调用

public Term(String string);

但是后来发现这样的主要缺点在于，如果一个Expression是只有一个Term的，这样如果要存储，就只能存储成：

left = null;
right = new Term(string);

left是一个空指针，会造成不少麻烦，比如运算过程中

而如果能针对这种情况，直接把它存储为一个Term对象，这样就能避免这个问题，还能充分利用这个继承关系

在这样的想法下，我就把Expression构造方法改写成了createExpression的静态方法

public static Expression createExpression(String string);

在这个方法中根据是否只有一项，来决定是

return Term.createTerm(string);

还是

new Expression(Expression.createExpression(string.substring(0, index)), Term.createTerm(string.substring(index + 1)), isAdd);

其中此时Expression已经有了一个新的简单的构造方法

运算方法——充分Overload和Override

以multiply方法为例，

Expression有参数为Expression对象的multiply方法和参数为Term对象的multiply方法

Term有参数为Term对象的方法和参数为Factor对象的方法

除此之外，还有Term类下的以Expression对象为参数的方法，直接调用反过来的方法：

@Override
public Expression multiply(Expression expression) {
    return expression.multiply(this);
}

即，上对下的方法直接实现，下对上的方法采用反调

Factor有参数为Factor对象的方法和以Term对象为参数的方法

化简方法

使用一个Polynomial类和Monomial类，把最大的expression的内容一一递归读出，按照

private final TreeMap<BigInteger, BigInteger> monomials = new TreeMap<>();

的方式存储，最后输出

架构的优缺点

我自己对于这个架构的评价是，在存储上，直接来源于形式化表述，在数学很自然；在解析上，充分利用了这些类之间的继承关系，把解析出来的对象设为它真实的最底层的对象（比如3*x^2这样一个只有一项的表达式，经过parseExpression之后，并不是生成一个表达式对象，而是生成一个项对象，而且表达式指针还能直接指向它）；运算上，给每两种对象的运算都提供了合适的add等方法，使得在对两个表达式进行add的过程中可以充分地实现不需要管具体是什么对象，都可以自由的使用add，充分体现了里氏替换原则。

但是有几个致命的问题，导致我不得不抛弃这种方法重构：

问题1——StackOverFlow

但是由于这种存储方式，很容易在运算过程中递归层数过多，导致StackOverFlow

在第一次作业周六晚上6点的时候，有一位同学给了我这样一个数据，

 37*+7*x^   +7 *x^0*-47         ++-06-        +x^7-+x^1*3*-41*x^+1*+6+     x^+0*(--x^+0- +x^8++-3420035449*x^8  *-18+ -41*x^7*100)^7*(--76     *x^+6*     -9*+14*42-          0*55++  +09 *x^+1*     x^+3*61*x^6*        x^7+-81*1-++ 60)^8*(+x^5*+38*3970090881+-74*  x^    +6*    -94+x^     0*x^     +4*64*+     32*x^3    *    -014++23*+27*11*x^+0*+40*x^5-    ++3881905692*x^+    7*x^+7    *x^0*41*x^+7+       x^0*+48*x^1     *+15*56)^8*     (-- 3*     -2147483647*     x^+8*x^    +8     *2+1*x^+5  -    13*x^+1)^8++x^+1

在我的代码上跑完之后就会StackOverFlow，一开始以为是死循环导致的，后面仔细找了发现还真没死循环，而是就是递归层数过多了，时间也比较紧，只能下次作业重构了

因此，在下一次的架构中，就要采取多叉树的架构，来解决递归层数过多

问题2——难以边存储边化简

这样存储，把每个因子都当成一个独立的对象，就导致它们之间无法产生关联，不同的因子之间的数学上该有的关联，在内存中完全无法得到体现，就导致整个后面看起来很不自然，有面向对象的美感而没有数学的美感。

除此之外，还有实践上的问题在于，这样没法实现在边解析、存储的时候边化简，包括我运算也是在化简之前完成，就会出现，化简之前有很多数学上很冗余，但是又很难比较漂亮地解决的，诸如1*1*1*1*1*1*1*1*1*1*x*x*x*x*1等等这样的现象出现，也容易导致时间过长

因此，在下一次架构中，就要采取一种能够边解析边化简的架构，实现始终维护一个最简形式的存储

代码的问题

除此之外，我在这次的代码中，有一个问题在于，所有的类、属性、方法、变量的名字全部采用英文单词/短语的全名，就导致名字很长。一开始觉得这样是可以增加代码的可读性，但是后来发现，这样对于刚看这个代码的人友好，可以快速知道代码的含义，但是对于要花很多时间看这个代码的时候，已知盯着这样长的命名看，就会很容易导致视觉疲劳，不能一眼看出它的在做什么，而是要去理解长长的短语。包括计组P7的时候也有这个问题。

所以下次代码，打算把所有命名都改成能明确含义的情况下的最简称，比如Expression改成Expr，Polynomial改成Poly等

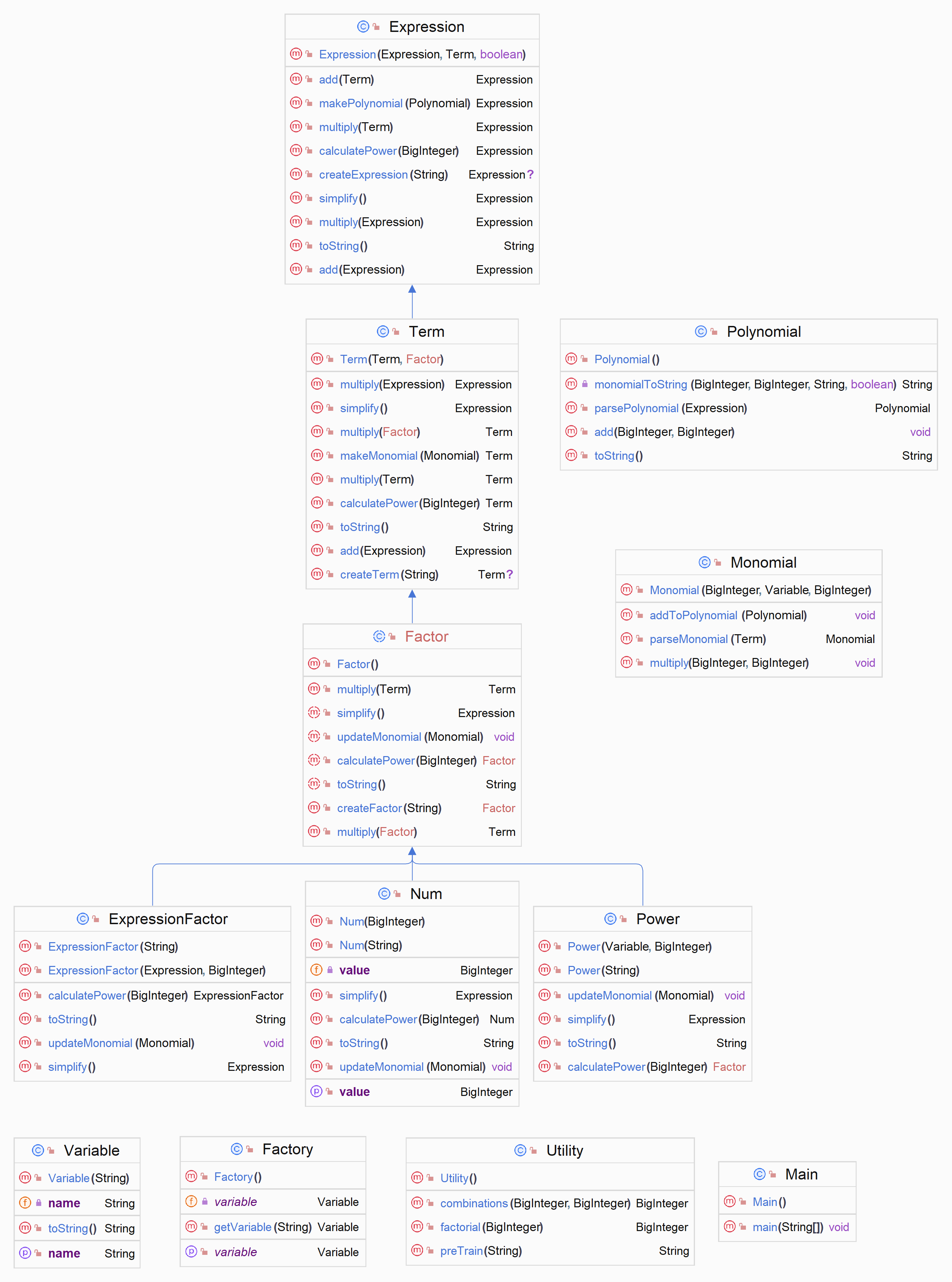

类图

程序度量数据

Source File	Total Lines	Source Code Lines
Expression.java	110	98
ExpressionFactor.java	58	51
Factor.java	42	34
Factory.java	20	17
Main.java	13	12
Monomial.java	33	28
Num.java	39	31
Polynomial.java	92	87
Power.java	50	43
Term.java	81	70
Utility.java	34	31
Variable.java	16	13

架构2：多样解析单一最简存储

在上次的架构的两个教训下，采取了以下的架构

主要特点是，项、因子这些概念只在解析的时候有区分，在存储中统一使用Expr来存储，并且边解析边化简，每次解析得到的Expr都是化简成最简形式的

存储结构——两层HashMap

只有一种存储，Expr，所有的项和因子都用Expr来存储，同时也没有Poly类，因为Expr本身就是Poly

public class Expr {
    private HashMap<BigInteger, HashMap<Expr, BigInteger>> storage = new HashMap<>();

Expr存储时，就按照
$$
a\times x^b \times \exp(C)
$$
为一项，外层的key BigInteger即为自变量x的指数b，外层的value的key Expr即为exp的指数C，value的value的BigInteger即为系数a，这样可以便于合并同类项

重写hashCode和equals

为了实现以上的存储，必须要对Expr重写hashCode和equals

这里一个Expr只有一个属性storage，而storage是一个HashMap，经过测试，它自身的hashCode和equals经过了重写，所以Expr的equals和hashCode就可以很方便的实现为

@Override
public boolean equals(Object object) {
    if (object instanceof Expr) {
        return storage.equals(((Expr) object).storage);
    } else {
        return false;
    }
}

@Override
public int hashCode() {
    return storage.hashCode();
}

自定义函数

对于自定义函数，采用纯宏替换式的方法来实现，这样可以不必处理多变量问题，把未解决的问题直接地转换为了已解决的问题

架构的优缺点

这次的架构实现了边化简边优化，在时间和存储空间上都实现了比较高的效率

缺点在于，存储的时候直接用的一个不加任何修饰的双层HashMap，HashMap<BigInteger, HashMap<Expr, BigInteger>>，导致可读性比较差

另外，没有实现一个类似于迭代每个$a\times x^b \times \exp(C)$的迭代器，导致进行各种运算、求导、输出等过程中都要进行繁琐的二层遍历，代码的重复度比较高，而且这个双层遍历过程往往可读性很差，很容易混乱，导致错误

总体架构效率比较高，但是还需要加一些可读性方面的修饰

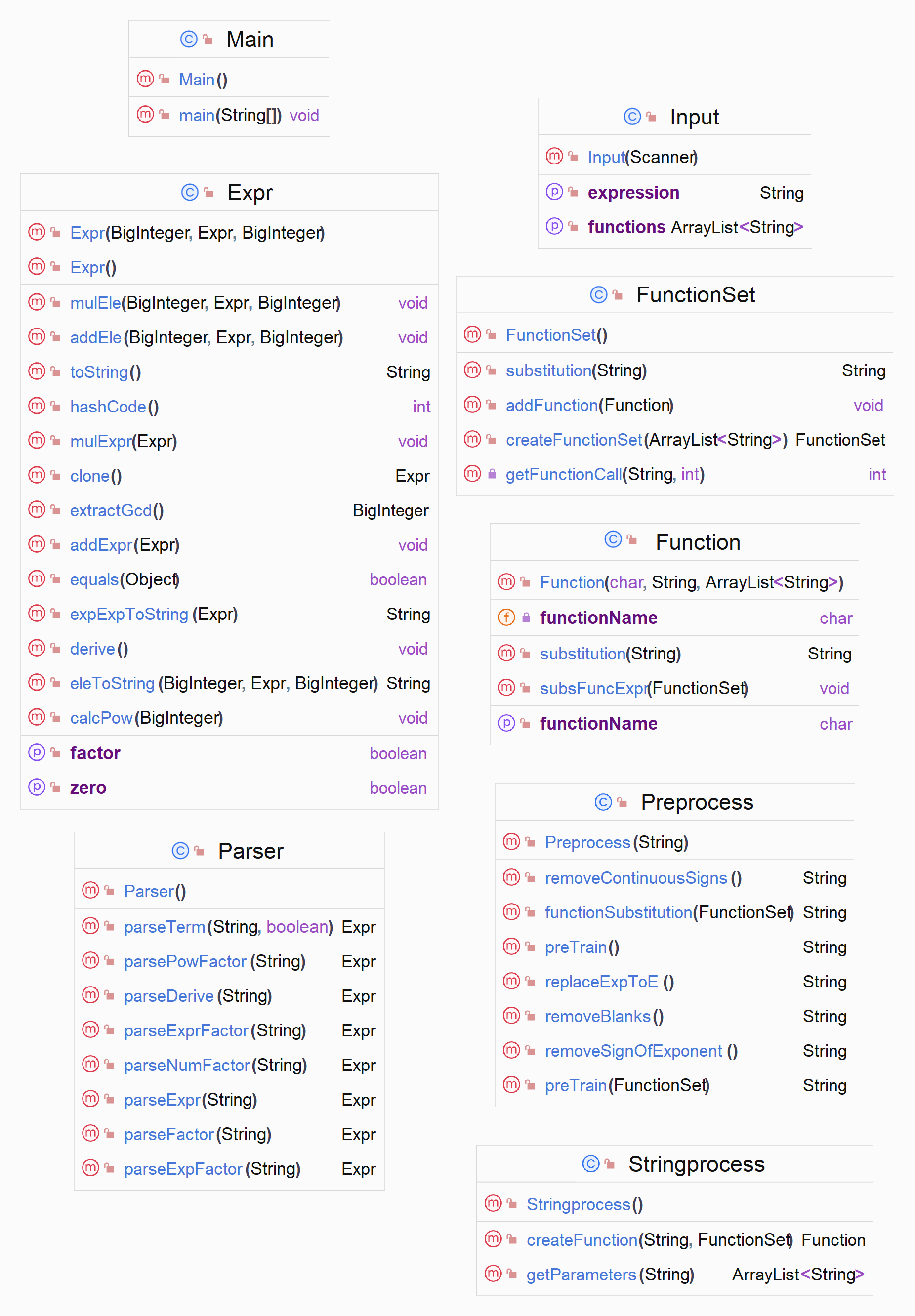

类图

有以下类

其中Function、FunctionSet、Preprocess、Stringprocess在一个Utility包里，其中Function存储一个函数的信息，FunctionSet存储全部函数并提供函数替换方法，Utility包里的方法共同完成包括函数替换在内的预处理的过程

程序度量数据

Source File	Total Lines	Source Code Lines
Expr.java	317	298
Function.java	36	30
FunctionSet.java	59	52
Input.java	24	20
Main.java	21	16
Parser.java	154	143
Preprocess.java	55	46
Stringprocess.java	53	50

bug分析

在三次作业中，我的第二次作业出现了2个bug

• 提取公因数化简时，没考虑正负号，直接把负数提出当作指数，不符合形式化要求，而用sympy实现的评测机也无法检测这一问题，导致了强测2个点的错误以及互测被hack9次
• 由于把函数替换放在预处理过程中，在函数替换前没有先进行空格的去除，导致了产生运行时错误（还是被我自己throw出的Exception）。由于大家可能都没有想到到会有人会被空格导致错误，在互测时没有人测这一点

优化方法

在第二次和第三次作业中，我只采用了针对exp的提取公因数的优化，把exp内的公因数提出，并判断提取后是否isFactor()来判断是否要减少一个括号

新迭代场景

• 如果新迭代场景涉及多变量，就需要把Expr的storage的基项改成$a\times x_1^b \times \cdots x_n^b \times \exp(C)$，就需要变成多层HashMap了，需要修改的比较多
• 如果新迭代场景涉及三角函数，同样要改变基项，需要改变的也不少
