高通QCS6490开发（二）:FV01 AI板卡接口

[chipseeker]

QCS6490是高通公司针对高端物联网终端而优化的SoC，在性能和功耗上有最优的平衡。《高通QCS6490 AIoT应用开发》是一系列AIoT应用开发文章，介绍如何基于QCS6490平台做AI+IoT的应用开发。 由于很多测试在FV01开发板上进行,在此先介绍一下FV01的内部和外部接口。

Qualcomm CSDN Blog的详细介绍链接 :高通QCS6490开发（二）AI板卡接口 : FV01 AI板卡接口

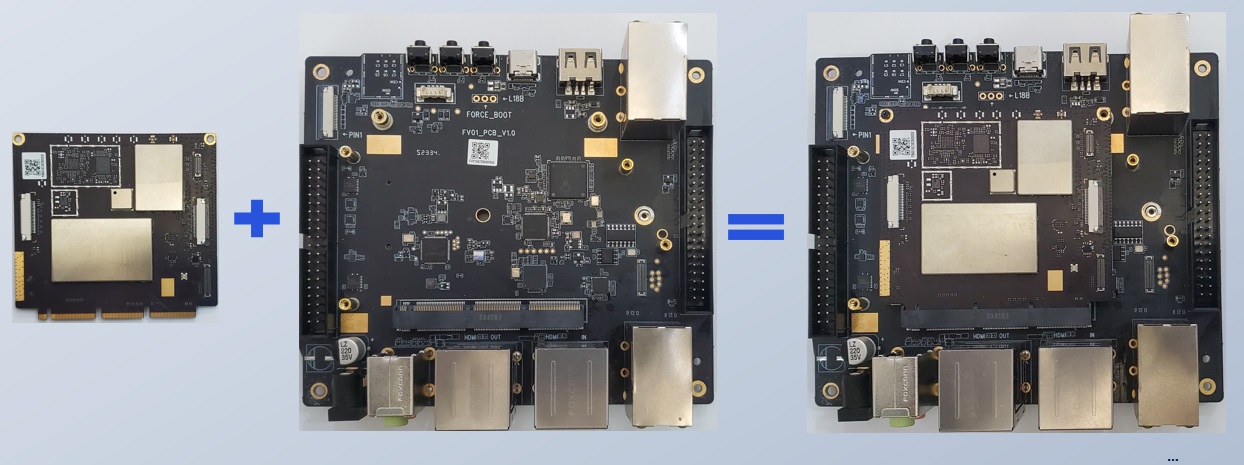

除了上面详细介绍了FV01上的各类接口,这里也重点这个板卡的构成: 计算子板和IO底板组成.

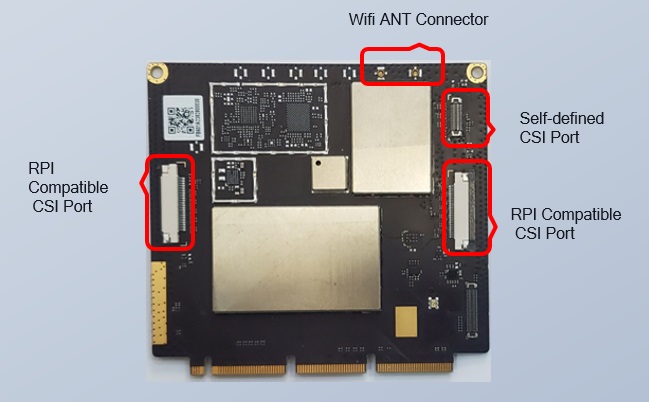

 FV01的计算子板上还有2个兼容树莓派的camera接口:

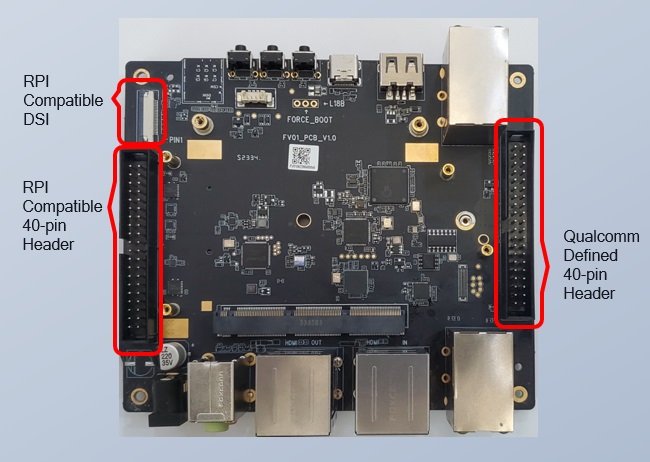

 FV01的IO底板上有1个兼容树莓派的LCD DSI接口,和2个40Pin的扩展口,其中一个兼容树莓派,另外一个是自定义的扩展口
