R32V1202电量计芯片替代TI的BQ27541
由镭澳半导体(深圳)有限公司设计生产的电量计产品:R32V1202,可替代TI的BQ27541.
R32V1202介绍
R32V1202 是基于RISC-V 内核开发的 32 位高性能低成本的库伦计芯片。R32V1202库伦计面向的应用为工业控制,小家电,消费电子设备,可穿戴设备等应用。
• RISC-V 32位CPU内核(0.7DMIPS)
• 片载64K程序闪存,4Kbytes数据闪存
• 内含4Kbytes SRAM,可用于堆栈,数据存储,代码存储
• 工作温度: – 40 to 85 ℃
• 工作电压范围: 2.5 to 5.5V
• 最高工作频率:48MHz
• 中断控制器:支持动态配置的可嵌套中断 (NVIC)
• 增强的时钟和功耗控制器(SYSCON)
• 1 x独立看门狗定时器(IWDT)
• 1 x16位2路同步定时器/计数器,支持PWM功能 (GPT0)
• 2 x个16位基本计时TIMER (Basic Timer)
• 1 x16位RTC
• 串行通信接口:1 x I2C,1 x UART,1 x SIO
• 两个独立的16bit Delta-sigma ADC(分别支持单端输入和差分输入)
• 4个GPIO,其中3个仅支持Open-Drain模式输出和输入。
• 安全哈希算法硬件加速模块(SHA)支持SHA-1、SHA-256、SHA-512
• 2.3V 输出LDO
• 支持96bit UID
• 支持RUN,SLEEP,和DEEP-SLEEP模式
主要应用:手机,Pad,无人机,共享电源,手持扫码设备等锂电池应用行业

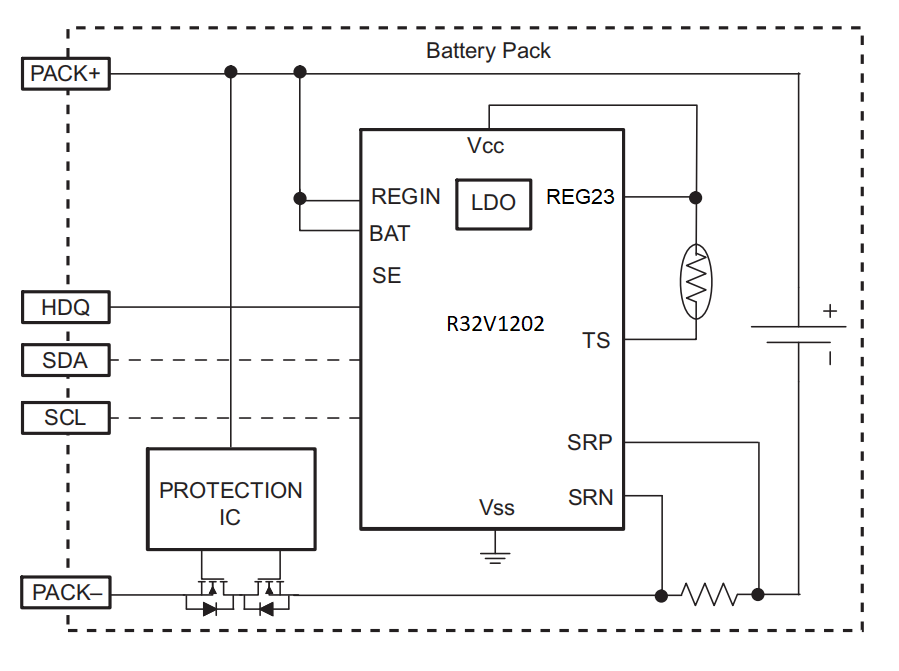

典型应用

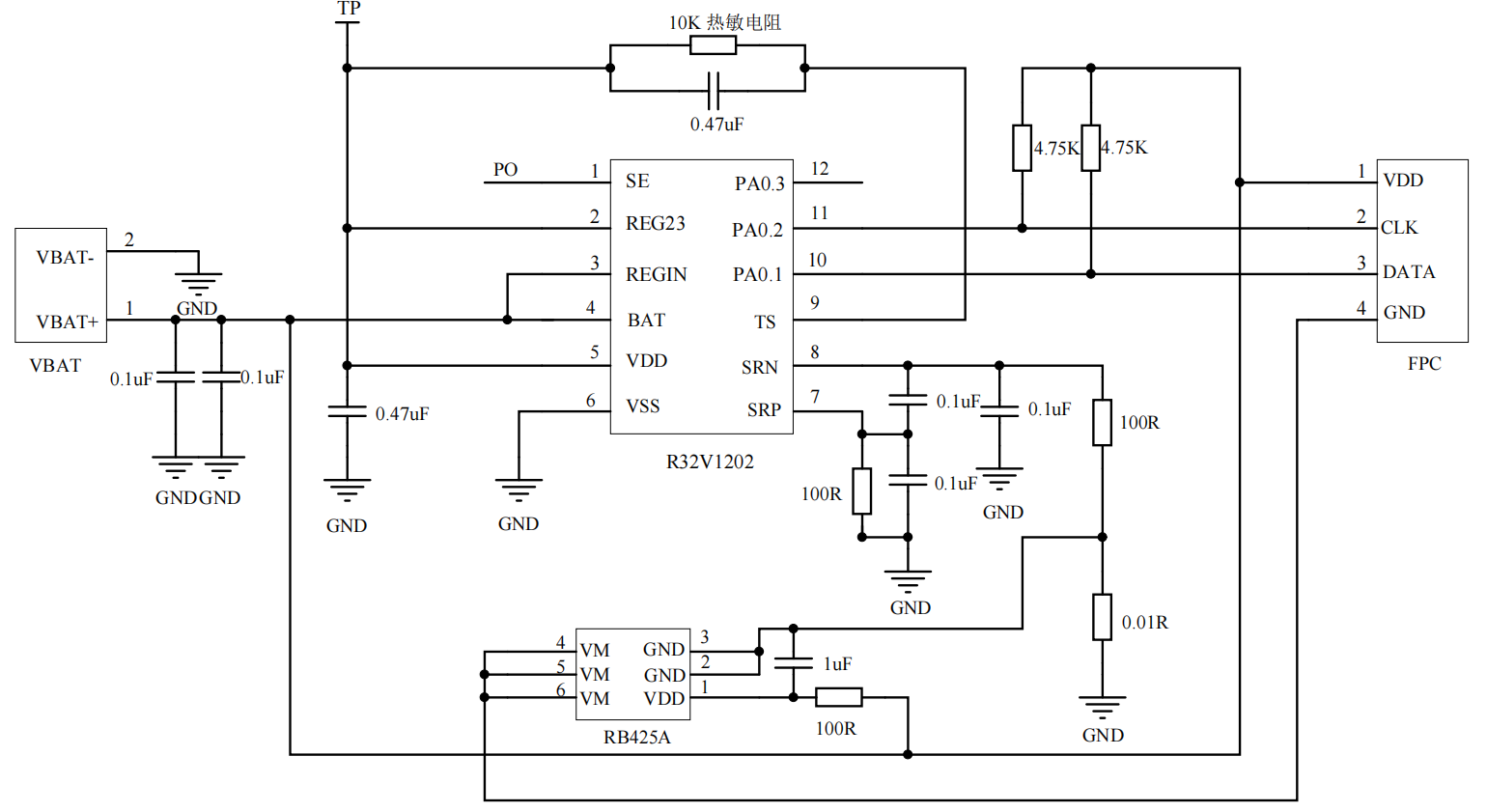

应用电路参考
