我们想在 通过GPIO的读取来区分QCM2290 上不同的硬件版本

[weixin_32291731]

我们想在 通过GPIO的读取来区分QCM2290 上不同的硬件版本

要求：
我们希望使用不同的 GPIO 配置来唯一地标识我们设备的每个硬件版本。
基于这些 GPIO 状态，我们需要在启动过程的早期做出决策，以正确选择设备树 blob 覆盖 (dtbo)。

问题：
引导加载程序阶段可行性：您能否确认 CM2290 引导加载程序（UEFI 或 XBL）是否可以可靠地读取 GPIO 状态，如果可以，应该在引导加载程序的哪个阶段发生这种情况？
您能否提供任何推荐的方法或代码示例来实现早期 GPIO 状态检测以进行硬件区分？

[weixin_38498942]

你可以使用 CDT（客户定义表，Customer - Defined Table）来区分不同的硬件 ID。
下面我给你写个示例（基于 C6490 LA）。
1, 使用 CDT 进行区分概述
如果你有两种液晶显示屏（LCD），例如：一种是 LCD - ili9881c，另一种是 LCD - ili9881p，你可以使用 CDT 来加以区分。
对于通用闪存存储（UFS），CDT 存储在逻辑单元号 3（LUN3）中，通常 “erase all” 命令只会擦除 LUN 0、1、2、4、5，LUN3 存储着 CDT 和双倍数据速率（DDR）训练参数。
对于 LCD - ili9881c：
adb root （获取 adb 超级用户权限）
adb reboot bootloader （重启进入引导加载程序）
fastboot flash cdt LCD - ili9881c_CDT.bin （通过 fastboot 工具刷入 LCD - ili9881c 的 CDT 文件）
fastboot reboot （重启设备）

对于 LCD - ili9881P：
adb root （获取 adb 超级用户权限）
adb reboot bootloader （重启进入引导加载程序）
fastboot flash cdt LCD - ili9881p_CDT.bin （通过 fastboot 工具刷入 LCD - ili9881p 的 CDT 文件）
fastboot reboot （重启设备）

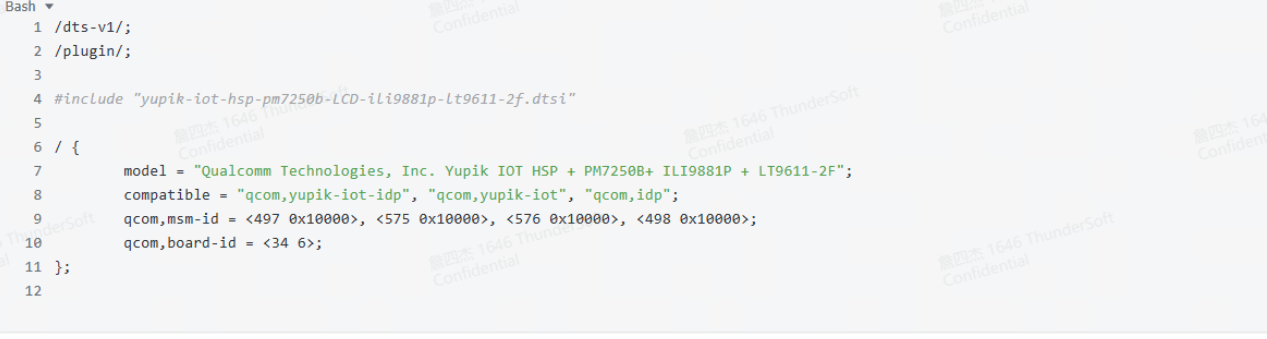

2. 修改设备树
   使用 vim 编辑器打开：vim yupik - iot - hsp - pm7250b - LCD - ili9881p - lt9611 - 2f - overlay.dts

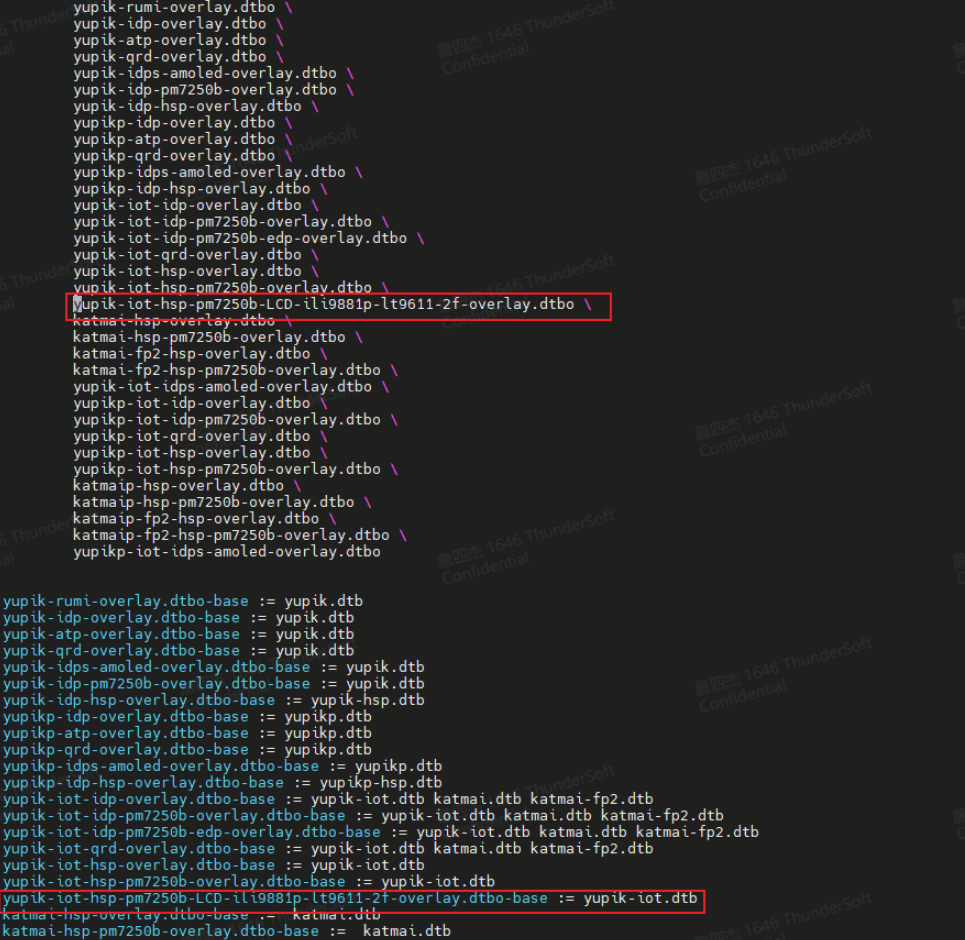

3. 修改 Makefile 文件
   使用 vim 编辑器打开：vim LINUX/android/vendor/qcom/proprietary/devicetree/qcom/Makefile

4. 修改 CDT
   使用 vim 编辑器打开：vim boot_images/boot/QcomPkg/Tools/cdp_1.0_jedec_lpddr4.xml

执行以下指令生成 cdt.bin 文件：
cd boot_images/QcomPkg/Tools （进入该目录）
python cdt_generator.py cdp_1.0_jedec_lpddr4.xml cdt.bin （使用 Python 脚本生成 cdt.bin 文件）
fastboot flash cdt cdt.bin （通过 fastboot 工具刷入 cdt.bin 文件）
以下是启动日志：
B - 425749 - CDT - Image Load, Start
B - 428525 - CDT Version:3,Platform ID:34,Major ID:1,Minor ID:0,Subtype:6

这个是6490上的一个例子, 你可以参考这个给2290做不同的CDT 以便能够适配不同的硬件.
