分享高通QCS8550部署Yolov8模型
前言：
在当今科技飞速发展的时代，边缘计算和人工智能的融合正推动着众多领域的创新变革。而在这一进程中，硬件平台的性能起着至关重要的作用。今天，我们将聚焦于一款强大的硬件 —— 高通 QCS8550，探索如何在其上部署热门的 Yolov8 模型。
高通 QCS8550 采用先进的 4 纳米制程工艺，在提升性能的同时有效降低了功耗。其核心由八核 Kryo CPU 构成，具体包括一个主频高达 3.2GHz 的超大核，能轻松应对高强度任务；四个主频为 2.8GHz 的性能内核，兼顾性能与能效；还有三个主频 2.0GHz 的效率内核，负责日常轻负载操作，这种合理的内核配置实现了任务处理的高效与节能。在图形处理方面，集成的 Adreno 740 GPU 表现卓越，支持 4K@60Hz 的显示输出，为高清多媒体应用提供有力支撑。不仅如此，该平台在视频处理能力上也十分出色，支持 8K@30fps 的视频编码以及 8K@60fps 的视频解码，并且兼容 H.264 和 H.265 编码标准，能满足各类高品质视频应用的需求。
然而，QCS8550 最为引人注目的，当属其强大的 AI 处理能力。整体 AI 算力高达 48TOPS，内部集成的高通 Hexagon 神经网络处理单元支持先进的 INT4 AI 精度格式，相比上一代产品，在持续 AI 推理方面实现了 60% 的能效提升。这意味着设备在拥有强大 AI 性能的同时，能够极大地降低能耗，尤其适用于智能监控、机器人、自动驾驶辅助等对 AI 性能和能耗有严苛要求的长时间运行智能场景。
| 模型 | 尺寸（像素） | QCS8550推理速度 NPU QNN (ms) |
| YOLOv8n | 640 | 1.66 |
| YOLOv8s | 640 | 2.38 |
| YOLOv8m | 640 | 4.65 |
| YOLOv8l | 640 | 8.42 |
| YOLOv8x | 640 | 13.13 |
点击链接可以下载YOLOv8系列模型的pt格式
（一）将pt模型转换为onnx格式
Step1：升级pip版本为25.1.1
python3.10 -m pip install --upgrade pip
pip -V
aidlux@aidlux:~/aidcode$ pip -V
pip 25.1.1 from /home/aidlux/.local/lib/python3.10/site-packages/pip (python 3.10)
Step2：安装Yolov8和onnx
pip install yolov8 onnx
Step3:设置yolo命令的环境变量
方法 1：临时添加环境变量（立即生效）
在终端中执行以下命令，将 ~/.local/bin 添加到当前会话的环境变量中
export PATH="$PATH:$HOME/.local/bin"
- 说明：此操作仅对当前终端会话有效，关闭终端后失效。
- 验证：执行
yolo --version，若输出版本号（如0.0.2），则说明命令已生效。
方法 2：永久添加环境变量（长期有效）
echo 'export PATH="$PATH:$HOME/.local/bin"' >> ~/.bashrc
source ~/.bashrc # 使修改立即生效
验证：执行 yolo --version，若输出版本号（如 0.0.2），则说明命令已生效。
测试环境中安装yolo版本为8.3.152
提示：如果遇到用户组权限问题，可以忽悠，因为yolo命令会另外构建临时文件，也可以执行下面命令更改用户组，执行后下面的警告会消失：
sudo chown -R aidlux:aidlux ~/.config/
sudo chown -R aidlux:aidlux ~/.config/Ultralytics
可能遇见的报错如下：
WARNING ⚠️ user config directory '/home/aidlux/.config/Ultralytics' is not writeable, defaulting to '/tmp' or CWD.Alternatively you can define a YOLO_CONFIG_DIR environment variable for this path.
Step4：将Yolov8系列模型的pt格式转换为onnx格式
新建一个python文件，命名自定义即可，用于模型转换以及导出：
from ultralytics import YOLO
# 加载同级目录下的.pt模型文件
model = YOLO('./yolov8x.pt') # 替换为实际模型文件名
# 导出ONNX配置参数
export_params = {
'format': 'onnx',
'opset': 12, # 推荐算子集版本
'simplify': True, # 启用模型简化
'dynamic': False, # 固定输入尺寸
'imgsz': 640, # 标准输入尺寸
'half': False # 保持FP32精度
}
# 执行转换并保存到同级目录
model.export(**export_params)

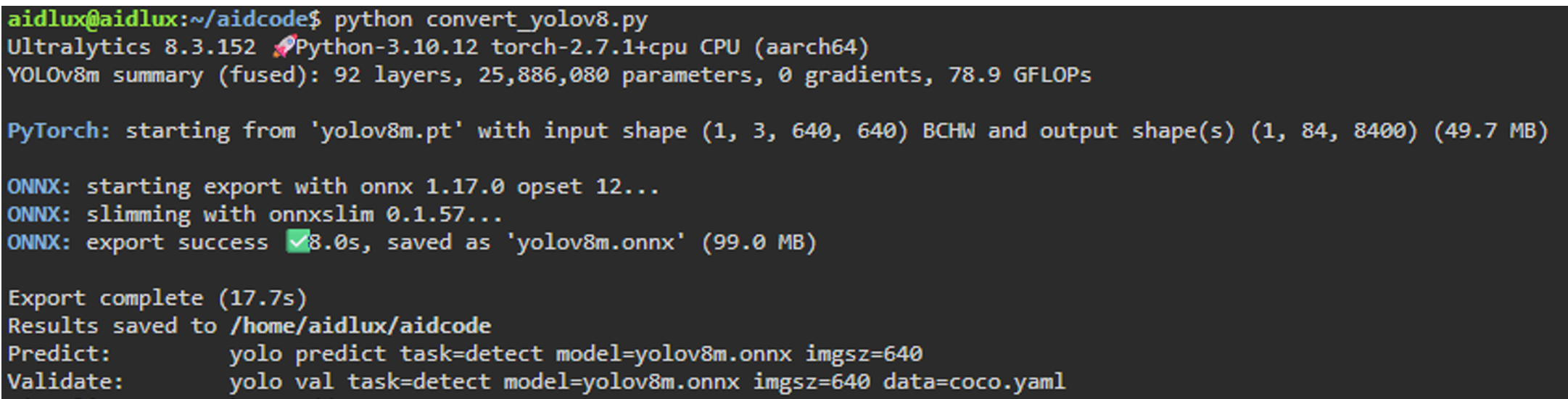

执行该程序完成将pt模型导出为onnx模型
提示:Yolov8n,Yolov8s,Yolov8m,Yolov8l替换代码中Yolov8x即可；
（二）使用AIMO将onnx模型转换高通NPU可以运行的模型格式

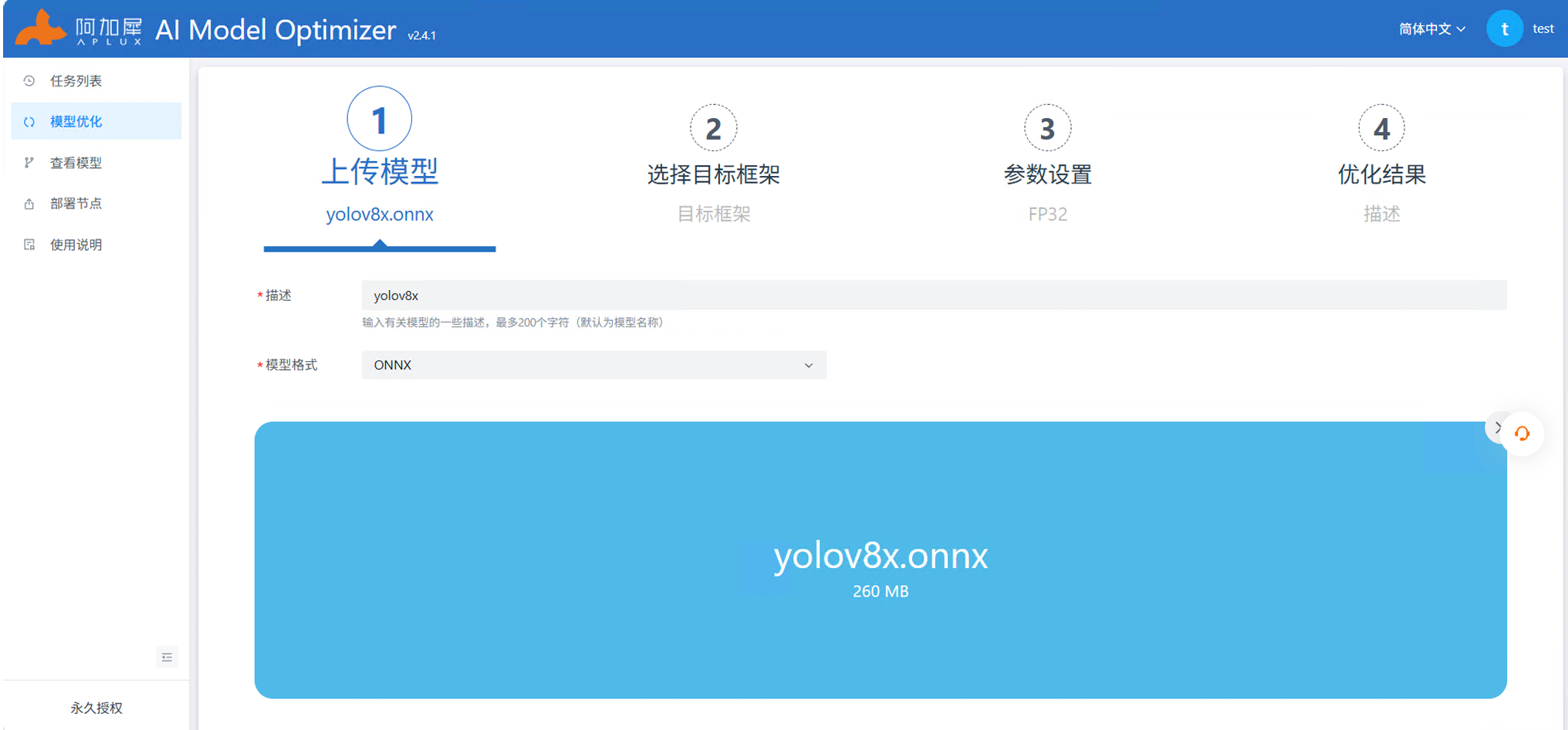

Step1：选择模型优化，模型格式选择onnx格式上传模型

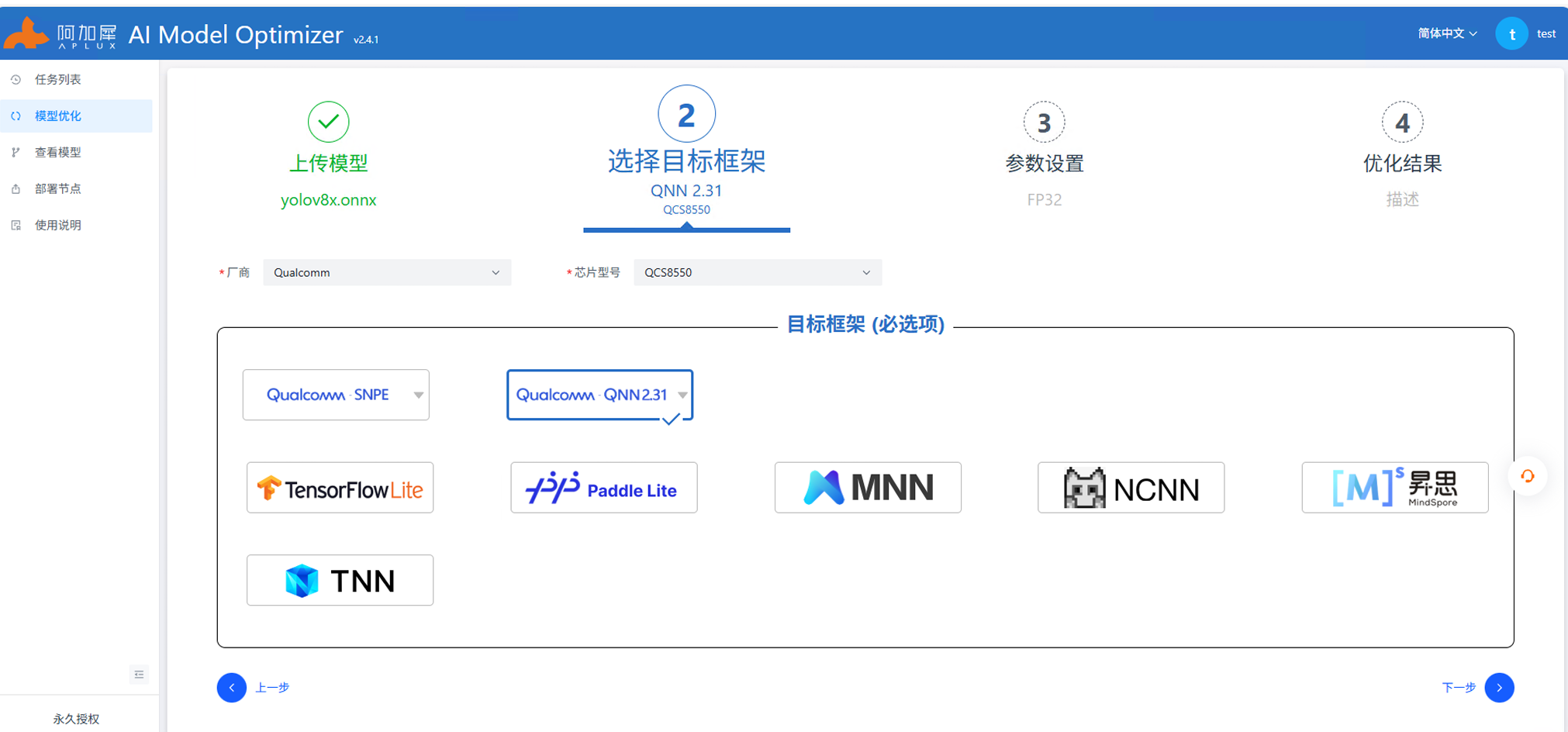

Step2：选择芯片型号以及目标框架，这里我们选择QCS8550+Qnn2.31

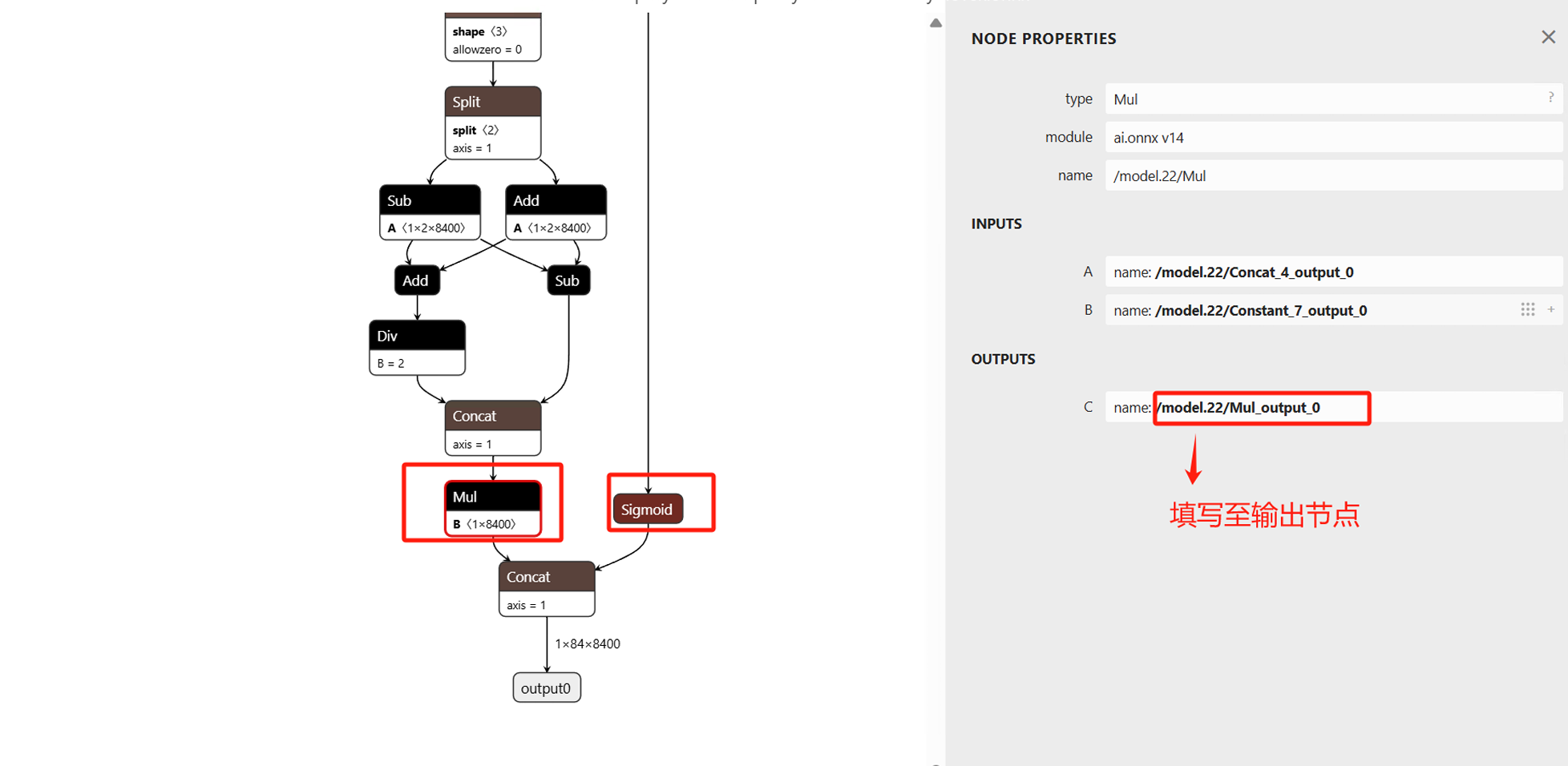

Step3：点击查看模型，使用Netron查看模型结构，进行输入输出的填写
如上图output节点由Mul和Sigmod两个节点Concat而成，分别点击两个节点复制OUTPUTS的name名称到下图中：

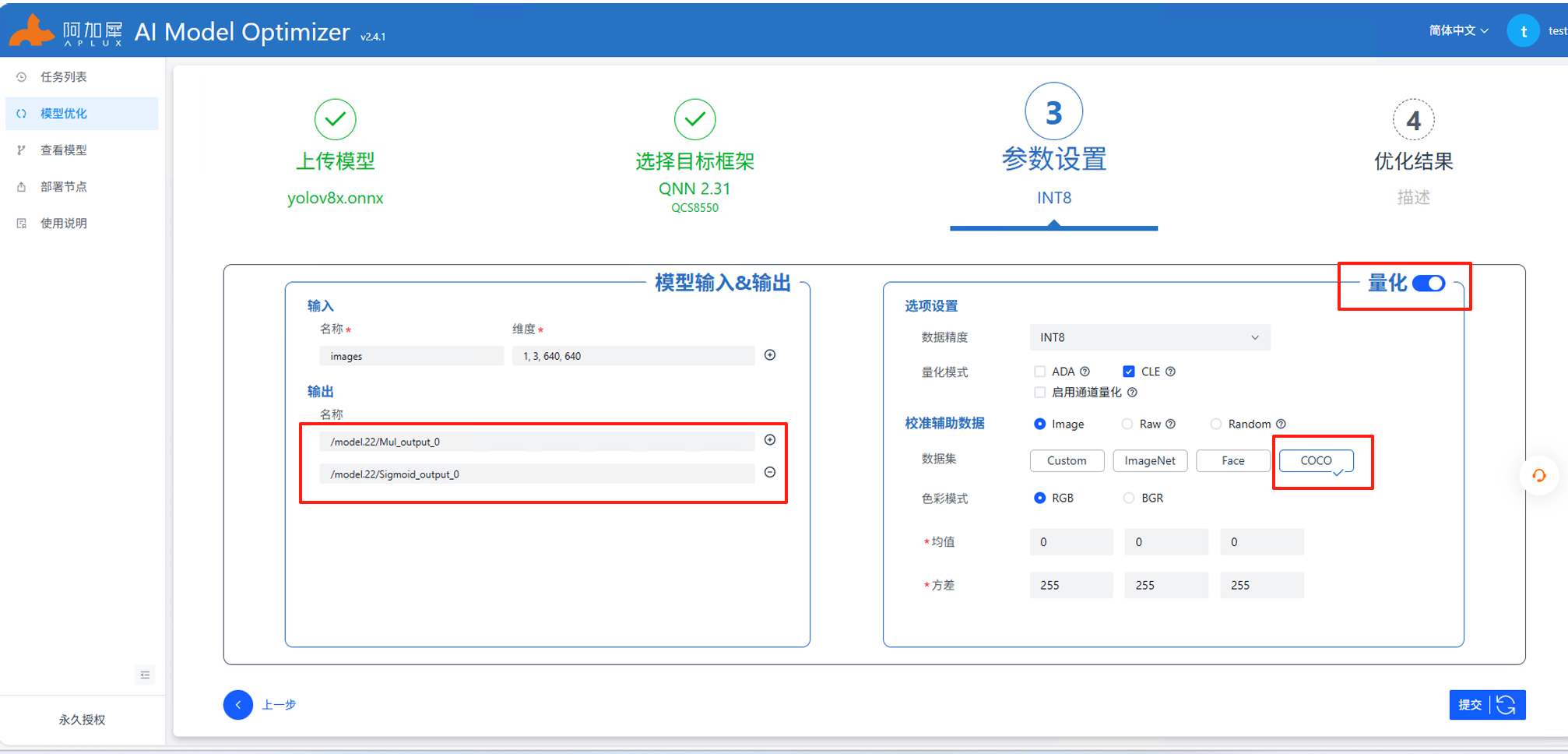

参考上图中红色框部分填写，其他不变，注意开启自动量化功能，AIMO更多操作查看使用说明或开发指南中的AIMO介绍。

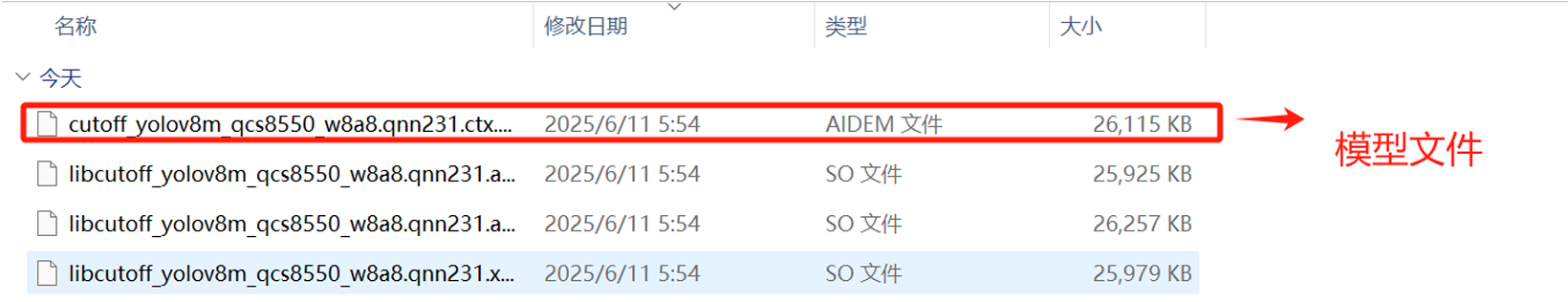

Step4：接下来进行提交即可，转换完成后将目标模型文件下载，解压缩后其中的.bin.aidem文件即为模型文件
（三）在QCS8550的NPU中推理Yolov8_int8模型

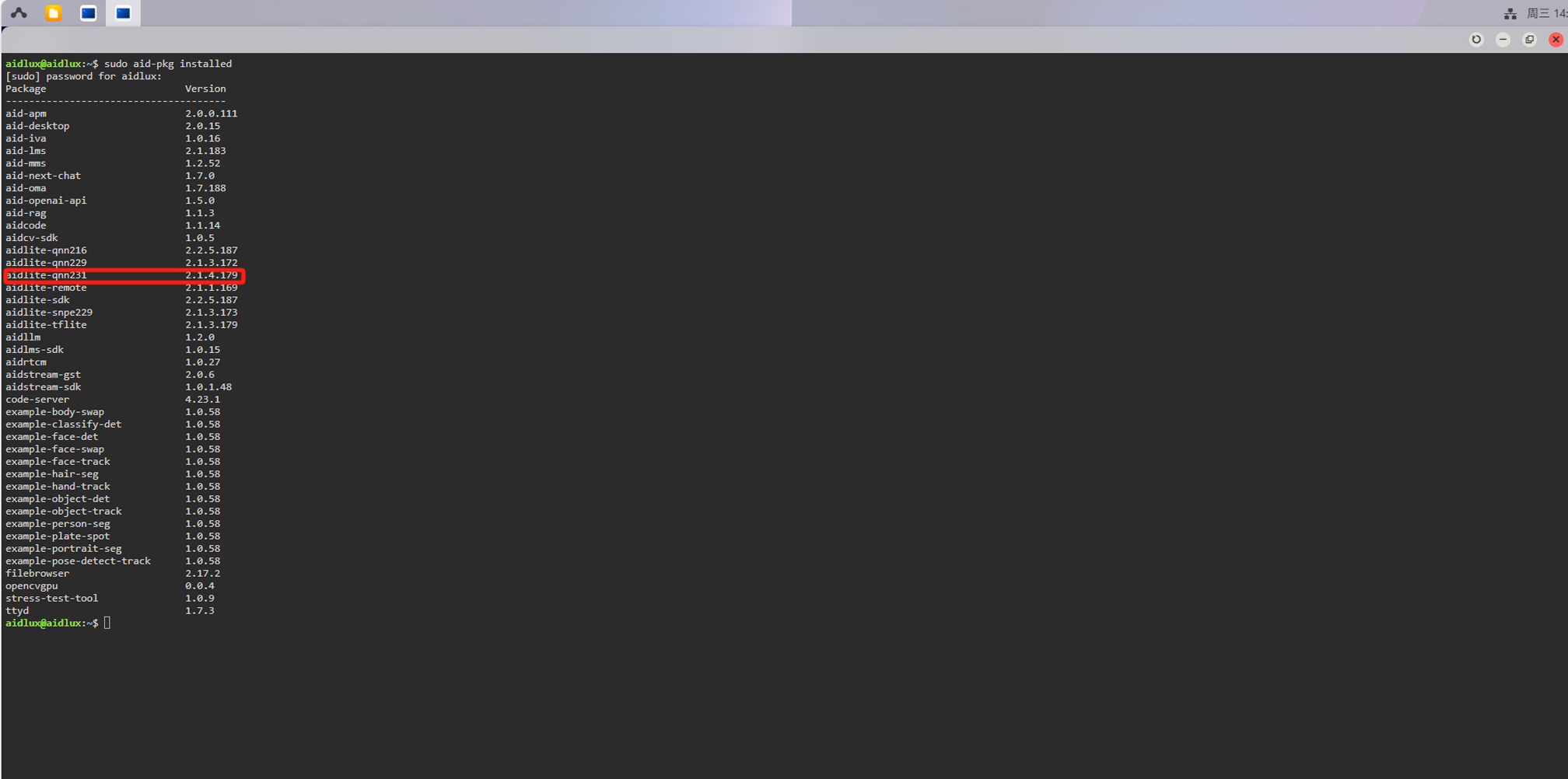

检查aidlux环境中的aidlite版本是否与我们转换模型时选择的Qnn版本一致，终端执行：
sudo aid-pkg installed
如果没有aidlite-qnn231,需要安装：
sudo aid-pkg update
sudo aid-pkg install aidlite-sdk
# Install the latest version of AidLite (latest QNN version)
sudo aid-pkg install aidlite
💡注意
Linux环境下，安装指定QNN版本的AidLite SDK：
sudo aid-pkg install aidlite-{QNN Version}例如：安装QNN2.31版本的AidLite SDK ——
sudo aid-pkg install aidlite-qnn231

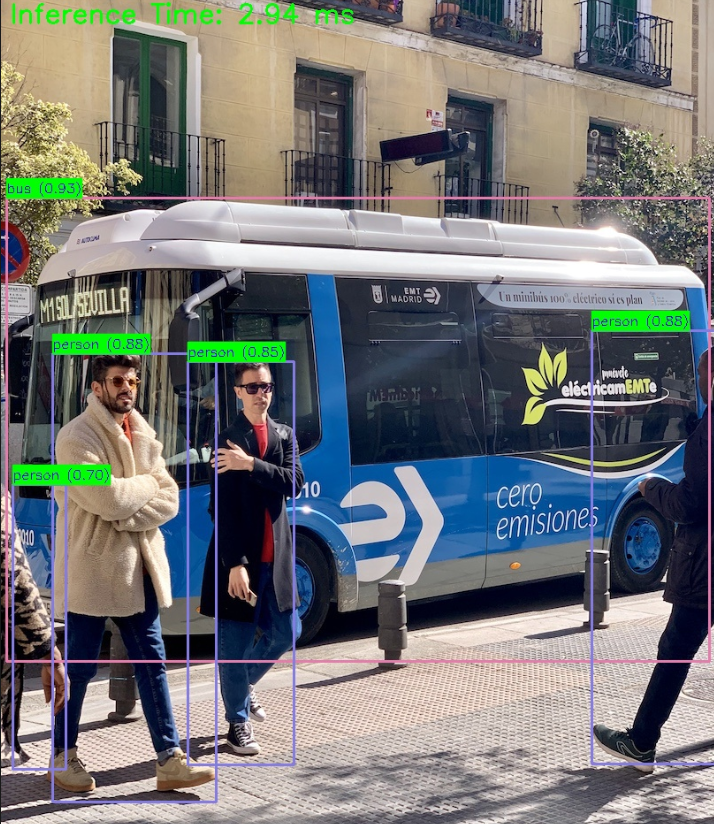

模型进行AI推理：
import time
import numpy as np
import cv2
import os
import aidlite
import argparse
# COCO数据集的80个类别名称
coco_class = ['person', 'bicycle', 'car', 'motorcycle', 'airplane', 'bus', 'train', 'truck', 'boat', 'traffic light',
'fire hydrant', 'stop sign', 'parking meter', 'bench', 'bird', 'cat', 'dog', 'horse', 'sheep', 'cow',
'elephant', 'bear', 'zebra', 'giraffe', 'backpack', 'umbrella', 'handbag', 'tie', 'suitcase', 'frisbee',
'skis', 'snowboard', 'sports ball', 'kite', 'baseball bat', 'baseball glove', 'skateboard', 'surfboard',
'tennis racket', 'bottle', 'wine glass', 'cup', 'fork', 'knife', 'spoon', 'bowl', 'banana', 'apple',
'sandwich', 'orange', 'broccoli', 'carrot', 'hot dog', 'pizza', 'donut', 'cake', 'chair', 'couch',
'potted plant', 'bed', 'dining table', 'toilet', 'tv', 'laptop', 'mouse', 'remote', 'keyboard', 'cell phone',
'microwave', 'oven', 'toaster', 'sink', 'refrigerator', 'book', 'clock', 'vase', 'scissors', 'teddy bear',
'hair drier', 'toothbrush']
# 为每个类别随机分配颜色，用于绘制检测框
colors = {name: [np.random.randint(0, 255) for _ in range(3)] for i, name in enumerate(coco_class)}
def xywh2xyxy(x):
'''
将边界框格式从(中心x, 中心y, 宽度, 高度)转换为(左上角x, 左上角y, 右下角x, 右下角y)
这是YOLO模型常用的边界框表示格式转换
'''
y = np.copy(x)
y[:, 0] = x[:, 0] - x[:, 2] / 2 # 左上角x坐标
y[:, 1] = x[:, 1] - x[:, 3] / 2 # 左上角y坐标
y[:, 2] = x[:, 0] + x[:, 2] / 2 # 右下角x坐标
y[:, 3] = x[:, 1] + x[:, 3] / 2 # 右下角y坐标
return y
def xyxy2xywh(box):
'''
将边界框格式从(左上角x, 左上角y, 右下角x, 右下角y)转换为(左上角x, 左上角y, 宽度, 高度)
适合用于OpenCV的矩形绘制函数
'''
box[:, 2:] = box[:, 2:] - box[:, :2]
return box
def NMS(dets, thresh):
'''
单类非极大值抑制(NMS)算法
作用是在重叠的检测框中保留置信度最高的框
dets.shape = (N, 5), (左上角x, 左上角y, 右下角x, 右下角y, 置信度)
'''
dets = np.array(dets)
x1 = dets[:, 0]
y1 = dets[:, 1]
x2 = dets[:, 2]
y2 = dets[:, 3]
areas = (y2 - y1 + 1) * (x2 - x1 + 1) # 计算每个框的面积
scores = dets[:, 4] # 提取置信度
keep = [] # 保存最终保留的框索引
index = scores.argsort()[::-1] # 按置信度从高到低排序
# 循环处理每个框
while index.size > 0:
i = index[0] # 当前置信度最高的框
keep.append(i) # 保留该框
# 计算当前框与其他框的重叠区域
x11 = np.maximum(x1[i], x1[index[1:]])
y11 = np.maximum(y1[i], y1[index[1:]])
x22 = np.minimum(x2[i], x2[index[1:]])
y22 = np.minimum(y2[i], y2[index[1:]])
w = np.maximum(0, x22 - x11 + 1) # 重叠区域宽度
h = np.maximum(0, y22 - y11 + 1) # 重叠区域高度
overlaps = w * h # 重叠区域面积
# 计算IoU (Intersection over Union)
ious = overlaps / (areas[i] + areas[index[1:]] - overlaps)
# 保留IoU小于阈值的框的索引
idx = np.where(ious <= thresh)[0]
index = index[idx + 1] # +1是因为index[0]已经处理过
return dets[keep]
def letterbox(img, new_shape=(640, 640), color=(114, 114, 114), auto=True, scaleFill=False, scaleup=True, stride=32):
'''
调整图像大小并进行填充，保持原始图像的宽高比
常用于目标检测预处理，确保输入图像尺寸符合模型要求
'''
# 获取原始图像尺寸
shape = img.shape[:2] # 当前形状 [高度, 宽度]
if isinstance(new_shape, int):
new_shape = (new_shape, new_shape)
# 计算缩放比例（保持宽高比）
r = min(new_shape[0] / shape[0], new_shape[1] / shape[1])
if not scaleup: # 只缩小不放大（用于更好的测试mAP）
r = min(r, 1.0)
# 计算新的未填充尺寸和填充量
ratio = r, r # 宽度、高度比例
new_unpad = int(round(shape[1] * r)), int(round(shape[0] * r))
dw, dh = new_shape[1] - new_unpad[0], new_shape[0] - new_unpad[1] # 宽度和高度的填充量
if auto: # 最小矩形填充
dw, dh = np.mod(dw, stride), np.mod(dh, stride) # 确保填充量是stride的倍数
elif scaleFill: # 拉伸填充
dw, dh = 0.0, 0.0
new_unpad = (new_shape[1], new_shape[0])
ratio = new_shape[1] / shape[1], new_shape[0] / shape[0] # 宽度、高度比例
dw /= 2 # 将填充量分为左右两侧
dh /= 2 # 将填充量分为上下两侧
# 调整图像大小
if shape[::-1] != new_unpad: # 如果需要调整大小
img = cv2.resize(img, new_unpad, interpolation=cv2.INTER_LINEAR)
# 计算填充边界
top, bottom = int(round(dh - 0.1)), int(round(dh + 0.1))
left, right = int(round(dw - 0.1)), int(round(dw + 0.1))
# 添加边界填充
img = cv2.copyMakeBorder(img, top, bottom, left, right, cv2.BORDER_CONSTANT, value=color)
return img, ratio, (dw, dh)
def preprocess_img(img, target_shape, means=[0, 0, 0], stds=[255, 255, 255]):
'''
图像预处理函数:
1. 将图像调整为正方形
2. 转换颜色空间
3. 归一化处理
target_shape: 目标尺寸
means: 通道均值，用于z-score归一化
stds: 通道标准差，用于z-score归一化
'''
img_processed = np.copy(img)
# 获取图像尺寸
[height, width, _] = img_processed.shape
length = max((height, width)) # 取宽高的最大值
scale = length / target_shape # 计算缩放比例
ratio = [scale, scale] # 保存宽高比
# 创建正方形画布并居中放置原始图像
image = np.zeros((length, length, 3), np.uint8)
image[0:height, 0:width] = img_processed
# 转换颜色空间为RGB（OpenCV默认读取为BGR）
image = cv2.cvtColor(image, cv2.COLOR_BGR2RGB)
# 调整图像大小为目标尺寸
img_input = cv2.resize(image, (target_shape, target_shape))
print("image.shape==", image.shape)
# 归一化处理（z-score）
img_processed = (img_processed - means) / stds
img_processed = img_processed.astype(np.float32)
return img_processed, ratio
def scale_coords(img1_shape, coords, img0_shape, ratio_pad=None):
'''
将检测框坐标从处理后的图像尺寸缩放回原始图像尺寸
img1_shape: 处理后的图像尺寸
coords: 检测框坐标
img0_shape: 原始图像尺寸
ratio_pad: 缩放和填充信息
'''
if ratio_pad is None: # 如果没有提供缩放和填充信息，则计算
gain = min(img1_shape[0] / img0_shape[0], img1_shape[1] / img0_shape[1]) # 计算缩放比例
pad = (img1_shape[1] - img0_shape[1] * gain) / 2, (img1_shape[0] - img0_shape[0] * gain) / 2 # 计算填充量
else:
gain = ratio_pad[0][0]
pad = ratio_pad[1]
# 调整坐标（减去填充量并除以缩放比例）
coords[:, [0, 2]] -= pad[0] # x方向填充量
coords[:, [1, 3]] -= pad[1] # y方向填充量
coords[:, :4] /= gain # 应用缩放比例
# 裁剪坐标，确保不超出图像边界
clip_coords(coords, img0_shape)
return coords
def clip_coords(boxes, img_shape):
'''
裁剪边界框坐标，确保它们在图像范围内
boxes: 边界框坐标
img_shape: 图像尺寸
'''
boxes[:, 0].clip(0, img_shape[1], out=boxes[:, 0]) # 裁剪x1
boxes[:, 1].clip(0, img_shape[0], out=boxes[:, 1]) # 裁剪y1
boxes[:, 2].clip(0, img_shape[1], out=boxes[:, 2]) # 裁剪x2
boxes[:, 3].clip(0, img_shape[0], out=boxes[:, 3]) # 裁剪y2
def postprocess(outputs, ratio, conf_threshold=0.5, nms_threshold=0.45):
'''
模型输出后处理函数：
1. 过滤低置信度检测
2. 应用非极大值抑制
3. 缩放检测框到原始图像尺寸
outputs: 模型输出
ratio: 缩放比例
conf_threshold: 置信度阈值
nms_threshold: NMS阈值
'''
rows = outputs.shape[0] # 检测框数量
boxes = [] # 存储边界框
scores = [] # 存储置信度
class_ids = [] # 存储类别ID
# 遍历所有检测框
for i in range(rows):
classes_scores = outputs[i][4:] # 获取类别分数（前4个是边界框信息）
(minScore, maxScore, minClassLoc, (x, maxClassIndex)) = cv2.minMaxLoc(classes_scores) # 获取最大分数和对应类别
if maxScore >= conf_threshold: # 如果置信度高于阈值
# 提取边界框信息（中心坐标和宽高）
box = [
outputs[i][0] - (0.5 * outputs[i][2]), outputs[i][1] - (0.5 * outputs[i][3]),
outputs[i][2], outputs[i][3]]
boxes.append(box)
scores.append(maxScore)
class_ids.append(maxClassIndex)
# 使用OpenCV的NMS函数进行非极大值抑制
result_boxes = cv2.dnn.NMSBoxes(boxes, scores, score_threshold=conf_threshold, nms_threshold=nms_threshold, eta=0.5)
result_boxes = result_boxes.reshape(-1)
# 处理NMS后的结果
new_bboxes = []
new_scores = []
new_class_ids = []
for i in range(len(result_boxes)):
index = result_boxes[i]
bbox = boxes[index]
x, y, w, h = float(bbox[0]), float(bbox[1]), float(bbox[2]), float(bbox[3])
# 缩放坐标到原始图像尺寸
new_bboxes.append([round(x * ratio[0]), round(y * ratio[1]), round(w * ratio[0]), round(h * ratio[1])])
new_scores.append(scores[index])
new_class_ids.append(class_ids[index])
# 整理结果格式
new_scores = np.expand_dims(new_scores, 1)
new_class_ids = np.expand_dims(new_class_ids, 1)
boxes = np.concatenate((new_bboxes, new_scores), axis=1)
boxes = np.concatenate((boxes, new_class_ids), axis=1)
return boxes
def draw_res(img, boxes):
'''
在图像上绘制检测结果：
1. 绘制边界框
2. 添加类别标签和置信度
img: 原始图像
boxes: 检测框信息，包含坐标、置信度和类别ID
'''
img = img.astype(np.uint8) # 确保图像类型正确
for i, [x, y, w, h, scores, class_ids] in enumerate(boxes):
x = int(x)
y = int(y)
w = int(w)
h = int(h)
name = coco_class[int(class_ids)] # 获取类别名称
print(i + 1, [x, y, w, h], round(scores, 4), name) # 打印检测信息
label = f'{name} ({scores:.2f})' # 构建标签文本
W, H = cv2.getTextSize(label, 0, fontScale=1, thickness=2)[0] # 获取文本尺寸
color = colors[name] # 获取类别对应的颜色
# 绘制边界框
cv2.rectangle(img, (x, y), (int(x + w), int(y + h)), color, thickness=2)
# 绘制标签背景
cv2.rectangle(img, (x, int(y - H)), (int(x + W / 2), y), (0, 255,), -1, cv2.LINE_AA)
# 添加标签文本
cv2.putText(img, label, (x, int(y) - 6), cv2.FONT_HERSHEY_SIMPLEX, 0.5, (255, 0, 0), 1)
return img
def main(args):
'''
主函数：
1. 初始化模型和配置
2. 读取和预处理图像
3. 执行模型推理
4. 处理和可视化结果
'''
print("Start image inference ... ...")
# 初始化模型部分与原代码相同
size = 640 # 模型输入尺寸
config = aidlite.Config.create_instance()
if config is None:
print("Create config failed !")
return False
config.implement_type = aidlite.ImplementType.TYPE_LOCAL
# 根据命令行参数选择模型框架
if args.model_type.lower() == "qnn":
config.framework_type = aidlite.FrameworkType.TYPE_QNN231 # 指定Qnn版本
elif args.model_type.lower() == "snpe2" or args.model_type.lower() == "snpe":
config.framework_type = aidlite.FrameworkType.TYPE_SNPE2
config.accelerate_type = aidlite.AccelerateType.TYPE_DSP # 使用DSP加速
config.is_quantify_model = 1 # 使用量化模型
# 创建并配置模型
model = aidlite.Model.create_instance(args.target_model)
if model is None:
print("Create model failed !")
return False
input_shapes = [[1, size, size, 3]] # 模型输入形状
output_shapes = [[1, 4, 8400], [1, 80, 8400]] # 模型输出形状
# 设置模型属性
model.set_model_properties(input_shapes, aidlite.DataType.TYPE_FLOAT32,
output_shapes, aidlite.DataType.TYPE_FLOAT32)
# 构建和初始化解释器
interpreter = aidlite.InterpreterBuilder.build_interpretper_from_model_and_config(model, config)a
if interpreter is None:
print("build_interpretper_from_model_and_config failed !")
return None
result = interpreter.init()
if result != 0:
print(f"interpreter init failed !")
return False
result = interpreter.load_model()
if result != 0:
print("interpreter load model failed !")
return False
print("detect model load success!")
# 读取图片
img = cv2.imread(args.image_path)
if img is None:
print("Error: Could not open image file")
return False
# 图片预处理
img_processed = np.copy(img)
[h, w, _] = img_processed.shape
length = max((h, w))
scale = length / size
ratio = [scale, scale]
# 创建正方形画布并居中放置原始图像
image = np.zeros((length, length, 3), np.uint8)
image[0:h, 0:w] = img_processed
# 转换颜色空间并调整大小
img_input = cv2.cvtColor(image, cv2.COLOR_BGR2RGB)
img_input = cv2.resize(img_input, (size, size))
# 归一化处理
mean_data = [0, 0, 0]
std_data = [255, 255, 255]
img_input = (img_input - mean_data) / std_data # HWC格式
img_input = img_input.astype(np.float32)
# 设置输入tensor
result = interpreter.set_input_tensor(0, img_input.data)
if result != 0:
print("interpreter set_input_tensor() failed")
return False
# 只计算模型推理的时间
t1 = time.time()
result = interpreter.invoke()
t2 = time.time()
if result != 0:
print("interpreter invoke() failed")
return False
# 获取输出结果
qnn_local = interpreter.get_output_tensor(0).reshape(*output_shapes[0])
qnn_conf = interpreter.get_output_tensor(1).reshape(*output_shapes[1])
# 计算处理时间
inference_time = (t2 - t1) * 1000 # 转换为毫秒
print(f"Model inference time: {inference_time:.2f} ms")
# 后处理
qnn_result = np.concatenate((qnn_local, qnn_conf), axis=1)
qnn_result = qnn_result.transpose(0, 2, 1)
qnn_result = qnn_result[0]
# 应用后处理函数获取最终检测结果
detect = postprocess(qnn_result, ratio, conf_threshold=0.5, nms_threshold=0.45)
print(f"Detected {len(detect)} targets in the image")
# 在原图上绘制检测结果
res_img = draw_res(img, list(detect))
# 添加处理时间文本
cv2.putText(res_img, f"Inference Time: {inference_time:.2f} ms", (10, 30),
cv2.FONT_HERSHEY_SIMPLEX, 1, (0, 255, 0), 2)
# 保存结果图片
cv2.imwrite('output.jpg', res_img)
print("Output image saved as 'output.jpg'")
# 释放资源
result = interpreter.destory()
def parser_args():
'''
解析命令行参数
'''
parser = argparse.ArgumentParser(description="Run image inference benchmarks")
parser.add_argument('--target_model', type=str,
default='/home/aidlux/yolov8/8550_models/cutoff_yolov8l_qcs8550_w8a8.qnn231.ctx.bin',
help="inference model path")
parser.add_argument('--image_path', type=str, default='bus.jpg', help="Input image path")
parser.add_argument('--model_type', type=str, default='QNN', help="run backend")
args = parser.parse_args()
return args
if __name__ == "__main__":
args = parser_args()
main(args)
推理结果：
...全文
请发表友善的回复…
发表回复
